面向对象技术引论第一次作业

1. 用况、用况图及其关系

什么是用况：

使用视角：用况是对操作者使用系统的一项功能时所进行的交互过程的描述。

系统设计视角：一个用况规约了系统可以执行的一个动作序列。包括一些可能的变体，并对特定的操作者产生可见的、有值的结果。
用况图的作用：

用况图的作用是从用户或外部系统的视角描述系统的功能需求，明确系统边界、参与者、用况以及它们之间的关系，便于需求分析人员、开发人员和用户沟通。
参与者和用况之间的关系：

参与者和用况之间主要是关联关系，也称通信关系，表示某个参与者参与或触发某个用况。在用况图中，参与者通常画成小人，系统功能画成椭圆，二者之间用实线连接。
用况和用况之间的关系：
1. 包含关系：一个用况总是需要复用另一个用况的行为。表示为带箭头的虚线，标注 <<include>>，箭头指向被包含的用况。
2. 扩展关系：某个用况在特定条件下对基础用况进行补充。表示为带箭头的虚线，标注 <<extend>>，箭头指向被扩展的基础用况。
3. 泛化关系：一个用况是另一个用况的特殊形式。表示为实线空心三角箭头，箭头指向更一般的用况。

类图中描述类之间关系常用以下概念：

关联：表示两个类的对象之间存在结构性联系。通常用实线表示，可在两端标注角色名和多重性。
- 聚合：一种特殊形式的关联，表示弱整体-部分关系，部分对象可以脱离整体对象存在。用空心菱形表示，菱形在整体一端。
- 组合：一种特殊形式的关联，表示强整体-部分关系，部分对象依赖整体对象存在，整体销毁时部分也随之销毁。用实心菱形表示，菱形在整体一端。
泛化：表示继承关系，即子类是父类的一种特殊类型。用实线空心三角箭头表示，箭头指向父类。
实现：表示类实现接口或规格。用虚线空心三角箭头表示，箭头指向接口。
依赖：表示一个类在较弱程度上使用另一个类，例如方法参数、局部变量或临时调用。用带箭头的虚线表示，箭头指向被依赖者。

此外，还常用多重性表示一个类的对象与另一个类的对象之间的数量关系。

原图的问题主要有：

关系类型错误：用户和用户帖子、用户评论、用户点赞之间画成组合关系不合适。帖子、评论、点赞更像用户参与或产生的内容/行为记录，不应简单看作用户的组成部分。
类名冗余：类名“用户帖子”、“用户评论”、“用户点赞”把关联角色写进了类名。更合理的类名应是“帖子”、“评论”、“点赞”，用户与它们之间的关系通过关联名称表达。
缺少多重性：例如一个用户可以发表多篇帖子、多个评论、多个点赞记录。
类图信息不完整：所有类仅显示了类名，缺少属性栏（如帖子的标题、内容、发布时间）和必要的操作。
缺少内容间关系：原图没有表现评论、点赞与被评论/被点赞对象之间的关系。

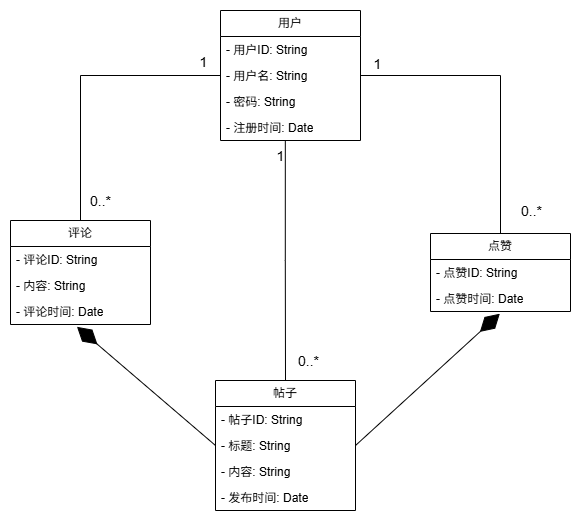

可改为：
