P4 编程语言

P4 基础

硬件层

常见芯片的对比：

芯片类型	灵活性	性能/功耗比	典型代表
CPU	最高（啥都能干）	最低	Intel Xeon, AMD EPYC
GPU	高（图形/并行计算）	中等	NVIDIA H100, AMD MI300
FPGA	较高（可反复编程）	中高	Xilinx Versal, Intel Agilex
ASIC	无（出厂即定型）	最高	Google TPU, 博通交换机芯片, 比特大陆矿机芯片

ASIC（Application-Specific Integrated Circuit，专用集成电路），是一种为特定任务量身定制的芯片。网络设备一般采用 ASIC 提高处理 packets 的效率。报文转发是高度规则化的任务（查表、匹配、改写、转发），ASIC 可以线速处理，功耗远低于 CPU。

ASIC 分类：

特性	Fixed-Function ASIC	Programmable ASIC
功能定义	制造时固化，不可改	可通过软件/语言重新编程
性能	极高（线速转发）	高（接近线速）
灵活性	低，新协议需换硬件	高，可自定义协议
典型应用	传统数据中心、运营商核心网	云数据中心、SDN、网络功能虚拟化
代表厂商/产品	Broadcom Trident/Tomahawk、Cisco 传统 ASIC	Barefoot Tofino、Intel IPU、P4 可编程交换机

注：传统 Fixed-Function ASIC 是硬件决定协议，Programmable ASIC 是协议决定硬件。

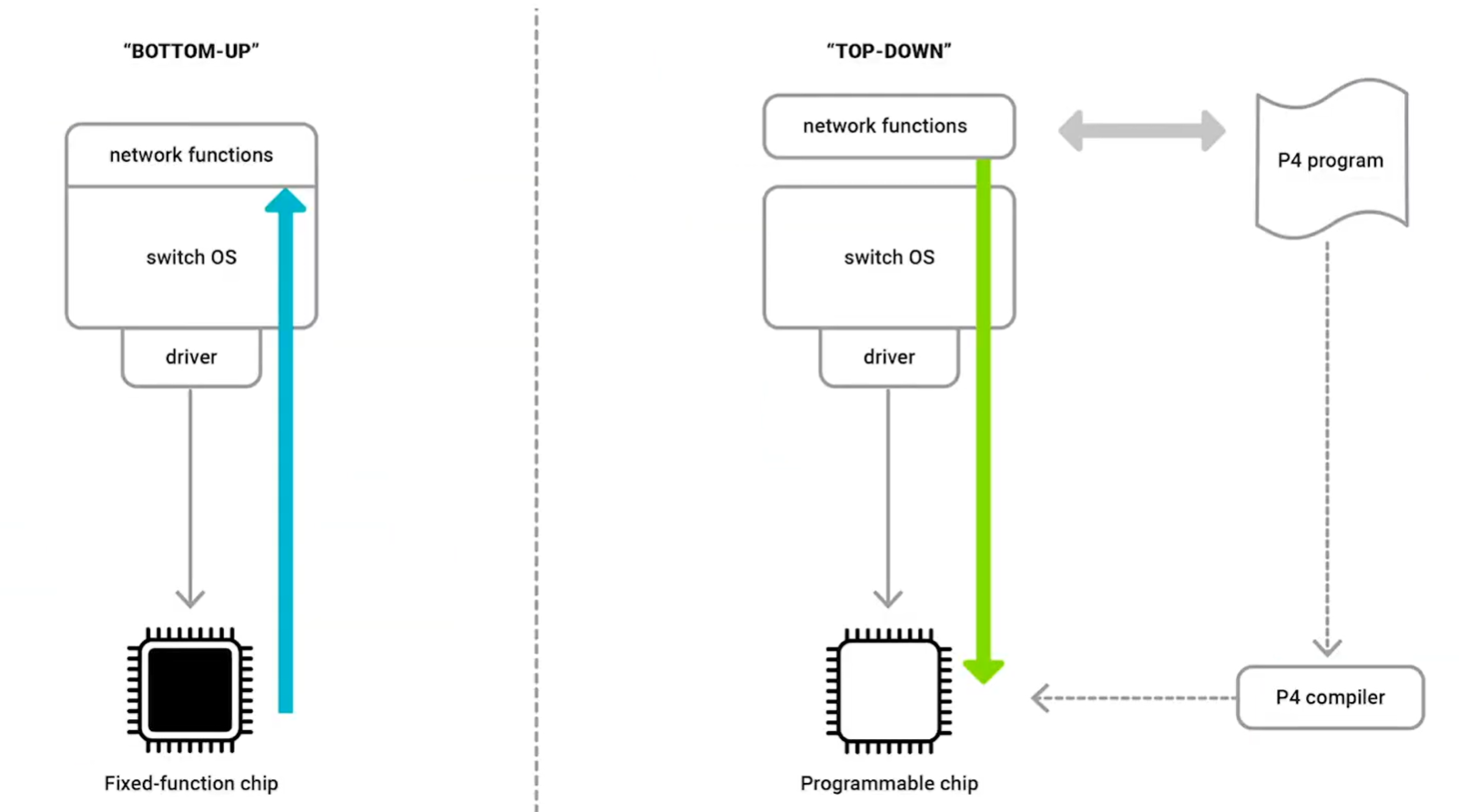

设计范式

传统 SDN（如 OpenFlow）采用自底向上的设计：

先有芯片能匹配什么字段（12 种/40 种），应用再适配
数据面协议演进需要修改标准、等待芯片支持
厂商各自扩展，控制器需处理大量南向接口差异

P4 带来了自顶向下的设计范式：This is how I want the network to behave。其核心价值在于：

协议无关：不绑定任何特定网络协议，可自定义解析新头部
目标无关：同一份程序可编译到软件交换机、FPGA、NPU 或 ASIC
现场可重构：部署后仍可更新数据面逻辑，无需更换硬件

维度	OpenFlow	P4
解析能力	固定解析器（只能识别标准字段）	可编程解析器（自定义新协议头）
流水线结构	固定串联（Match -> Action）	可编程流水线（串/并联、多阶段）
动作集合	预定义动作集	协议无关原语组合（set/drop/clone 等）
目标绑定	绑定特定硬件	目标无关（可编译到 BMv2/FPGA/Tofino/网卡）

PISA 架构

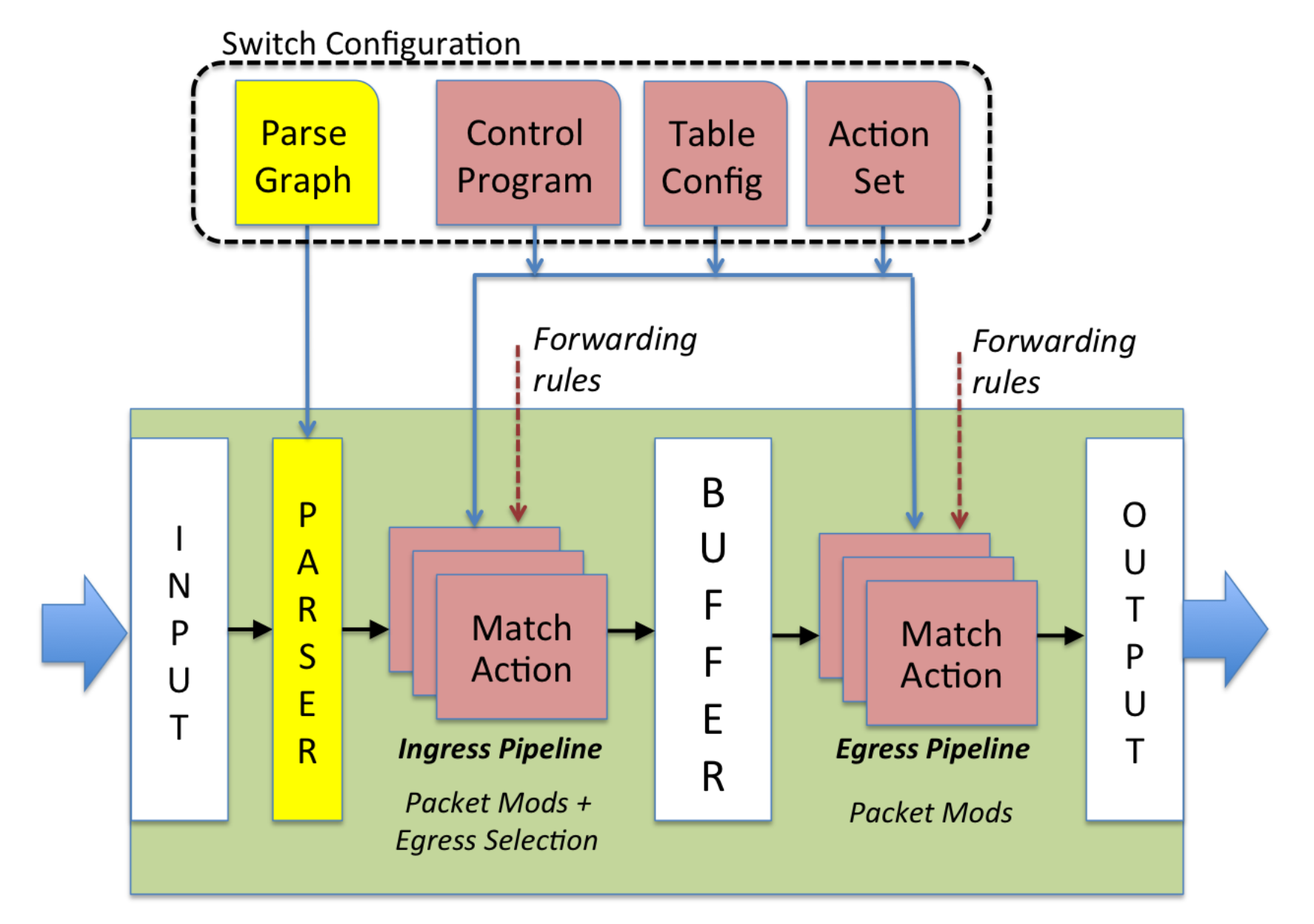

PISA（Protocol-Independent Switch Architecture，协议无关交换机架构）是 P4 的抽象执行模型。一个典型的 PISA 架构包含三个阶段：

Programmable Parser（可编程解析器）：将输入比特流解析为协议头部。程序员声明需要识别的头部及其顺序。
Programmable Match-Action Pipeline（可编程匹配-动作流水线）：对解析后的头部执行匹配和动作处理。程序员定义表和处理算法。
Programmable Deparser（可编程重组器）：将处理后的头部重新序列化为输出比特流。

相比 OpenFlow 的三点泛化：

解析器可编程：OpenFlow 假设固定解析器；P4 支持自定义解析新头部
Match+Action 可并行：OpenFlow 假设串联；P4 支持串联、并联或组合
动作由协议无关原语组合：不依赖预定义动作集

两种操作阶段：

Configure（配置）：定义解析器、设置表阶段顺序、指定字段
Populate（填充）：向配置好的表中添加/删除规则（通常由控制面通过 P4Runtime 完成）

BMv2（Behavioral Model v2）软件交换机是 P4 的软件参考交换机，其上最常用的架构是 V1Model，这是对 PISA 的一种具体实现，其流水线顺序为：

Parser -> Checksum Verification -> Ingress Match-Action -> Traffic Manager
-> Egress Match-Action -> Checksum Update -> Deparser

注：

Traffic Manager 是固定功能模块（非 P4 编程），负责队列管理、组播复制等。
Checksum Verification/Update 是 V1Model 特有的辅助块，真实硬件 Intel Tofino 芯片 TNA（Tofino Native Architecture）没有这两个独立阶段。

P4 语言五大核心组件

以下均为 P4_16 语法。

Headers

Headers（头部定义）描述字段序列、结构、宽度及约束：

typedef bit<48>  macAddr_t;
typedef bit<32>  ip4Addr_t;

header ethernet_t {
    macAddr_t dstAddr;
    macAddr_t srcAddr;
    bit<16>   etherType;
}

header ipv4_t {
    bit<4>    version;
    bit<4>    ihl;
    bit<8>    diffserv;
    bit<16>   totalLen;
    bit<16>   identification;
    bit<3>    flags;
    bit<13>   fragOffset;
    bit<8>    ttl;
    bit<8>    protocol;
    bit<16>   hdrChecksum;
    ip4Addr_t srcAddr;
    ip4Addr_t dstAddr;
}

关键类型：

bit<n>：n 位无符号整数（位串）
int<n>：n 位有符号整数
varbit<n>：变长位串
struct：无序成员集合（常用于 metadata）
Header Stack：header_t[N] 头部数组，支持 next、last、push_front、pop_front 等操作

Parsers

Parsers（解析器）用**有限状态机（FSM）**描述如何识别头部序列。每个解析器有三个预定义状态：start、accept、reject。

parser MyParser(packet_in packet,
                out headers hdr,
                inout metadata meta,
                inout standard_metadata_t standard_metadata) {
    state start {
        transition parse_ethernet;
    }

    state parse_ethernet {
        packet.extract(hdr.ethernet);
        transition select(hdr.ethernet.etherType) {
            0x0800: parse_ipv4;
            default: accept;
        }
    }

    state parse_ipv4 {
        packet.extract(hdr.ipv4);
        transition accept;
    }
}

核心原语：

packet.extract(hdr)：从比特流中提取头部并置为 valid
packet.lookahead<T>()：预读但不消耗比特
packet.advance(n)：跳过 n 个比特
select 语句：类似 C 的 switch，但无 fall-through，常用于根据已解析字段分支

Tables

Tables（匹配 + 动作表）是流水线的基本单元，定义匹配字段、匹配类型、可执行动作及表容量：

table ipv4_lpm {
    key = {
        hdr.ipv4.dstAddr: lpm;
    }
    actions = {
        ipv4_forward;
        drop;
        NoAction;
    }
    size = 1024;
    default_action = NoAction();
}

匹配类型：

exact：精确匹配
lpm：最长前缀匹配
ternary：三元匹配（带掩码）
range：范围匹配（部分架构支持）
selector：动作选择器（用于 ECMP）

表执行语义：

控制面对表进行填充（Populate），写入具体规则（Key -> Action + Action Data）
数据面对表进行匹配（Match），命中则执行对应动作，未命中则执行 default_action

Actions

Actions（动作）由协议无关原语组合而成，类似 C 函数，支持方向参数（in、out、inout）：

action ipv4_forward(macAddr_t dstAddr, bit<9> port) {
    standard_metadata.egress_spec = port;
    hdr.ethernet.srcAddr = hdr.ethernet.dstAddr;
    hdr.ethernet.dstAddr = dstAddr;
    hdr.ipv4.ttl = hdr.ipv4.ttl - 1;
}

action drop() {
    mark_to_drop(standard_metadata);
}

参数方向：

Directional（有方向）：来自数据面，如 inout bit<48> srcAddr
Directionless（无方向）：来自控制面，作为 Action Data 在表项中配置，如 macAddr_t dstAddr

	Directional（有方向）	Directionless（无方向）
修饰符	有 `in`/`out`/`inout`	无修饰符
值从哪来	数据面（报文字段、元数据）	控制面（流表 Action Data）
谁提供值	报文进入流水线时自带	控制器/CLI 下发规则时填入
典型用途	读取/修改报文已有内容	控制面动态指定下一跳、端口等

支持的操作：

算术：+、-、*（无除法/取模）
位运算：~、&、|、^、>>、<<
比较：==、!=、>、>=、<、<=
特殊：位切片 [m:l]、位拼接 ++

注：action 可以定义在 control 内部（local）或者定义在全局（global）。

Control Programs

Control Programs（控制程序）用命令式程序描述表之间的执行流程。在 V1Model 中，主要控制块为 MyIngress 和 MyEgress：

control MyIngress(inout headers hdr,
                  inout metadata meta,
                  inout standard_metadata_t standard_metadata) {
    action ipv4_forward(macAddr_t dstAddr, bit<9> port) { ... }
    action drop() { ... }

    table ipv4_lpm {
        key = { hdr.ipv4.dstAddr: lpm; }
        actions = { ipv4_forward; drop; NoAction; }
        default_action = NoAction();
    }

    apply {
        if (hdr.ipv4.isValid()) {
            ipv4_lpm.apply();
        }
    }
}

control MyEgress(inout headers hdr,
                 inout metadata meta,
                 inout standard_metadata_t standard_metadata) {
    apply { }
}

V1Model 标准元数据（standard_metadata_t）关键字段：

ingress_port：报文入端口
egress_spec：指定的出端口（Ingress 中设置）
egress_port：实际出端口（Egress 中只读）
drop：置 1 则丢弃报文
packet_length：报文长度
checksum_error：校验和错误标志

Deparser

Deparser 负责将头部重新序列化为报文。使用 packet_out 和 emit()：

control MyDeparser(packet_out packet, in headers hdr) {
    apply {
        packet.emit(hdr.ethernet);
        packet.emit(hdr.ipv4);
    }
}

emit() 仅在头部 isValid() 为 true 时才会序列化该头部。

V1Switch 主程序

最后，将所有组件组装为 V1Switch：

V1Switch(
    MyParser(),
    MyVerifyChecksum(),
    MyIngress(),
    MyEgress(),
    MyComputeChecksum(),
    MyDeparser()
) main;

P4 工具链与 P4Runtime

软件工具链

P4 生态的核心开源工具包括：

工具	作用
p4c	参考编译器，将 P4 程序编译为目标文件
BMv2 (Behavioral Model v2)	软件交换机，支持 `simple_switch` / `simple_switch_grpc` 目标
Mininet	轻量级网络仿真环境，用于搭建测试拓扑
P4Runtime	控制面与数据面之间的标准运行时接口

编译与运行流程

编译：p4c-bm2-ss --p4v 16 -o test.json --p4runtime-file test.p4info test.p4
- 生成 test.json：BMv2 目标配置文件
- 生成 test.p4info：P4Runtime 所需的元数据文件（Protobuf 格式）
启动 BMv2：simple_switch_grpc --no-p4 --grpc-server-addr 0.0.0.0:50051 test.json
控制面下发规则：通过 P4Runtime 将表项写入交换机

P4Runtime 概述

P4Runtime 是 Google 与 Barefoot 最初贡献的开源 API + 服务器实现，基于：

Protobuf：结构化数据序列化
gRPC：基于 HTTP/2 的远程调用框架

核心特性：

程序无关：API 不随 P4 程序改变而改变，实现现场可重构
目标无关：同一份控制面代码可管理 BMv2、Tofino ASIC、FPGA 等不同目标
支持主从仲裁（Mastership Arbitration）：多控制器场景下的角色与选举 ID 机制

P4Runtime 关键消息：

SetForwardingPipelineConfig：向交换机下发 P4 程序配置
Write / Read：读写表项、计数器、寄存器等实体
StreamChannel：双向流，支持 Packet-In / Packet-Out 和主从仲裁

P4Info 文件：编译器生成的目标无关元数据，包含表 ID、字段 ID、动作 ID 等，使控制面无需重新编译即可适配新 P4 程序。

高级特性与应用场景

1. 源路由（Source Routing）

利用 P4 的头部栈（Header Stack） 实现源路由。报文头部携带路径栈，每个交换机弹出栈顶并据此转发：

#define MAX_HOPS 9
header srcRoute_t {
    bit<1>  bos;      // bottom of stack
    bit<15> port;
}

struct headers {
    ethernet_t              ethernet;
    srcRoute_t[MAX_HOPS]  srcRoutes;
    ipv4_t                ipv4;
}

在 Parser 中循环提取 srcRoutes.next，直到 bos == 1；在 Ingress 中根据 srcRoutes[0].port 设置 egress_spec，然后 srcRoutes.pop_front(1)。

2. 简单负载均衡（ECMP-like）

使用 V1Model 内置的 hash extern 实现等价多路径：

extern void hash<O, T, D, M>(out O result,
                             in HashAlgorithm algo,
                             in T base,
                             in D data,
                             in M max);

// 在 control 中：
hash(meta.ecmp_select, HashAlgorithm.crc16, (bit<16>)0,
     { hdr.ipv4.srcAddr, hdr.ipv4.dstAddr, hdr.ipv4.protocol, meta.l4_src, meta.l4_dst },
     (bit<16>)MAX_ECMP);

根据哈希结果选择下一跳，实现细粒度的流量分担。

3. 带内网络遥测（INT / Multi-Route Inspection）

在数据面直接嵌入遥测信息，让报文携带自己的日志。每个交换机将队列深度、交换机 ID、时间戳等写入自定义头部栈：

header switch_t {
    switchID_t swid;
    qdepth_t   qdepth;
}

struct headers {
    ethernet_t          ethernet;
    ipv4_t              ipv4;
    ipv4_option_t       ipv4_option;
    mri_t               mri;         // 记录交换机数量
    switch_t[MAX_HOPS]  swtraces;    // 逐跳遥测栈
}

相比传统端侧拥塞检测（RTT、丢包、重复 ACK），INT 让交换机直接暴露内部状态，实现毫秒级故障定位。

4. 其他典型应用

SilkRoad：基于交换机的有状态四层负载均衡（SIGCOMM 2017）
NDP：低延迟数据中心拥塞控制（SIGCOMM 2017）
NetCache：网内快速键值缓存（SOSP 2017）
NetPaxos：网内共识加速（SIGCOMM 2015）
