研究背景

INC 的优势

可编程交换机（Barefoot Tofino、Cisco Silicon One、Broadcom Trident、Juniper Trio、Huawei NetEngine）使在数据转发过程中直接执行计算成为可能。

INC 优势：提升网络利用率、降低延迟至亚 RTT、节省链路带宽、维持高吞吐量。

INC 的挑战

核心问题：INC 破坏传统网络透明性，开发者必须显式处理网络异常。

两大本质困难：

困难	说明
网络不可靠性导致计算错误	TCP 可靠性仅保证端点之间，不延伸到交换机。交换机仍可能观察到丢包、重复、乱序，导致状态不一致、数据丢失、系统无法终止
交换机可编程性受限	无循环、每流水线阶段仅能单次读写内存、数据平面不支持可靠通信。异常发生时，交换机可能缺乏必要的状态信息或逻辑处理能力

---

VeriNC 设计与实现

系统架构

┌──────────┐     Specification      ┌──────────┐
│          │ ─────────────────────> │          │
│ Developer│                        │ Compiler │
│          │ <───────────────────── │          │
└──────────┘     Violation Trace    └────┬─────┘
     ^                                   │
     │                                   │ Specification
     │                                   ▼
     │                              ┌──────────┐
     │                              │  Model   │
     │                              │ Checker  │
     │                              └────┬─────┘
     │                                   │ Violation
     │                                   ▼
     │                              ┌──────────┐
     └──────────────────────────────│ Reporter │
                                    └──────────┘

四大组件：

1. Specification Language：高层抽象，包含网络拓扑、传输原语
2. Compiler：编译为 TLA+ 状态转换表示
3. Model Checker：TLA+ 状态空间探索
4. Reporter：违规轨迹翻译回网络级抽象

抽象模型

节点（Node）：对应一台机器，含多个线程（应用、接收、重传等），线程通过私有变量同步。

线程执行：并发交错执行，可在任意时刻中断切换。支持 wait(condition) 阻塞、exit() 终止节点。

网络模型：节点通过链路连接，包发送后立即到下一跳（交错执行模拟延迟），超时任意时刻触发。

三种网络环境：

环境	特性
Reliable	所有包按序到达
Lossy	包可能丢失
Out-of-order	后发送的包可能先到达

优化策略

优化	原理	效果
输入空间缩减	INC 应用处理逻辑独立对象，交换机每对象仅极少状态变量，短请求序列即可暴露不一致	显著减少状态空间
对称状态消除	同类型节点行为相同，若新状态的置换已被探索则丢弃	验证时间 -88.1%，不同状态数 -95.5%
网络非确定性约束	少量非确定性即可暴露风险，通过 MAX_LOSS、MAX_OUT_OF_ORDER、DUPLICATION 限制	状态空间可控

---

规范语言用法

文件结构（4 个 Section）

Spec ::= Section*
Section ::= "configuration" "{" Config* "}"
          | "topology" "{" Topology* "}"
          | "protocol" "{" Protocol* "}"
          | "property" "{" Property* "}"

Configuration

Config ::= Assign ";"
Assign ::= IDENT ("[" Comma<Exp> "]")* "=" Exp

配置项	含义	示例
MAX_LOSS	最大丢包数	0, 1, 2
MAX_OUT_OF_ORDER	最大乱序包数	0, 1
DUPLICATION	是否允许重复	0, 1
TERMINATION_CHECK	是否检查终止性	0, 1
CLIENT_NUM	客户端数量	3
REQ_NUM	每个客户端请求数	5

configuration {
    MAX_LOSS = 0; MAX_OUT_OF_ORDER = 0; DUPLICATION = 0;
    TERMINATION_CHECK = 1; CLIENT_NUM = 3; REQ_NUM = 5;
}

Topology

Topology ::= "nodetype" Comma<Type> ";"
           | "node" "(" Type ")" Comma<IDENT ("=" Exp)?> ";"
           | "link" "(" ("reliable" | "unreliable") ")" Comma<IDENT> ("--" Comma<IDENT>)* ";"
           | "route" "(" Comma<IDENT> ")" "{" RouteEntry* "}"
RouteEntry ::= Comma<IDENT> ":" IDENT ";"

关键规则：

• -- 表示全连接：a, b -- c, d 建立 a-c, a-d, b-c, b-d
• 链路类型：link(reliable) 或 link(unreliable)
• 节点可附初始值：node(Client) c1, c2 = some_value;

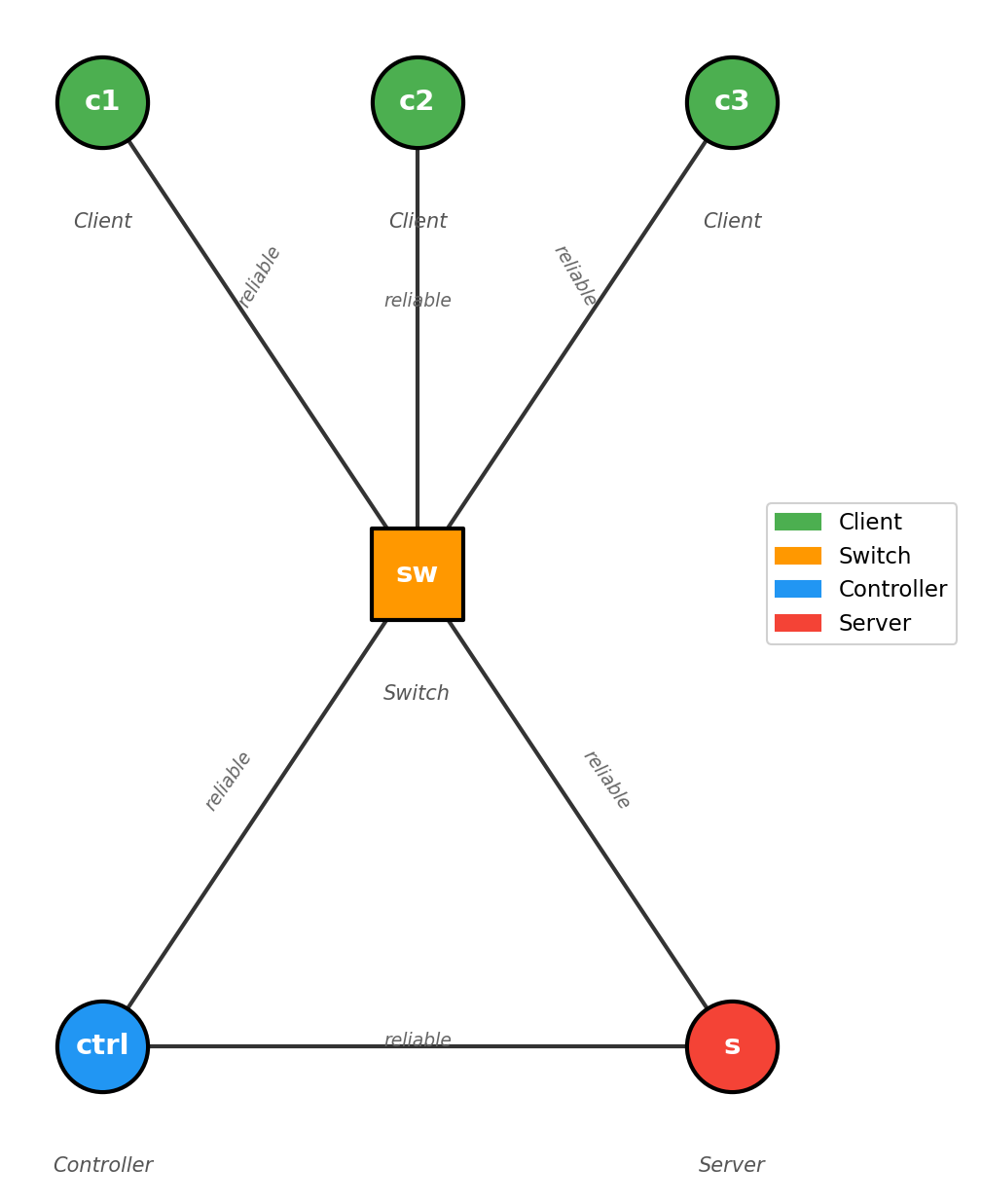

topology {
    nodetype Client, Switch, Controller, Server;
    node(Client) c1, c2, c3;
    node(Switch) sw;
    node(Controller) ctrl;
    node(Server) s;
    link(reliable) c1, c2, c3 -- sw -- ctrl, s;
    link(reliable) ctrl -- s;
    route(c1, c2, c3) { s: sw; }
    route(s) { c1, c2, c3, sw: sw; ctrl: ctrl; }
}

Protocol

Protocol ::= ("var" | "const") "(" (Type | "all") ")" Comma<Assign | Choice> ";"
           | "fn" IDENT "(" Comma<IDENT> ")" "=" Exp ";"
           | "macro" IDENT "(" Comma<IDENT>? ")" "{" Stmt+ "}"
           | "thread" "(" Type ")" IDENT "{" Stmt+ "}"

变量声明：

声明	作用域	示例
var(Type) x = ...;	该类型所有节点	var(Client) base = 1;
const(Type) x = ...;	该类型所有节点（常量）	const(all) MAX = 10;
var(all) x = ...;	全局（所有节点可见）	var(all) counter = 0;

线程定义：thread(Type) ThreadName { Stmt+ }

线程并发交错执行，在断点处可切换。

语句：

Stmt ::= Breakpoint ":"
       | Comma<Assign> ";"          // 赋值
       | ";"                        // 空语句
       | PrimCall ";"               // 原语调用
       | IDENT "(" Comma<Exp>? ")" ";"  // 宏调用
       | "temp" Comma<Assign | Choice> ";"  // 临时变量
       | "if" "(" Exp ")" "{" Stmt* "}" ("elif" ...)* ("else" ...)?
       | "while" "(" Exp ")" "{" Stmt* "}"

断点规则：

强制断点（线程切换只能发生于此）：

• send, unicast, multicast, receive
• wait, exit, assert

自定义断点：任意 IDENT ":"

关键约束：相邻断点间，每个变量最多修改一次。temp 变量不受限。

原语：

原语	用法	说明
send(pkt)	send(request);	单播到下一跳
unicast(pkt, dst)	unicast(pkt, next);	指定目的地单播
multicast(pkt, set)	multicast(pkt, {c1, c2});	复制到多目的地
receive()	temp pkt = receive();	阻塞接收
wait(cond)	wait(buffer != empty);	阻塞等待
exit()	exit();	终止当前节点所有线程
assert(expr, msg)	assert(x > 0, "msg");	FOL 属性验证

临时变量（temp）：

• 作用域：仅在相邻两个断点之间
• 不属于系统状态，不增加状态空间

temp acquire_request = {type: ACQUIRE, client: self};
send(acquire_request);

表达式：

Exp ::= "forall" IDENT "in" Exp ":" Exp
      | "exists" IDENT "in" Exp ":" Exp
      | "let" IDENT "=" Exp "in" Exp
      | Exp BinaryOp Exp
      | UnaryOp Exp
      | "(" Exp ")"
      | Func "(" Comma<Exp> ")"
      | PrimCall
      | IDENT ("[" Comma<Exp> "]")?   // 字典访问
      | LiteralValue
      | "self"                        // 当前节点

包（Packet）：字典结构。

// 构造
temp request = {type: READ, key: "k1", value: null};

// 访问
if (pkt.type == GRANT) {
    temp val = pkt.value;
}

线程实例（锁操作）：

thread(Client) LockOp {
Acquire:
    temp acquire_request = {type: ACQUIRE, mode: EXCLUSIVE, client: self};
    send(acquire_request);

Release:
    temp pkt = receive();
    assert(pkt.type == GRANT, "unexpected packet type");
    temp release_request = {type: RELEASE, client: self};
    send(release_request);

End:
    temp pkt = receive();
    assert(pkt.type == ACK_OF_RELEASE, "unexpected packet type");
    exit();
}

执行流程：

1. Acquire 断点 -> 发送获取请求
2. 阻塞在 receive() 等待授权
3. 收到授权，验证，进入 Release 断点 -> 发送释放请求
4. 阻塞等待 ACK
5. 收到 ACK，验证 -> exit() 终止

Property

Property ::= IDENT "=" Ctl ";"
Ctl ::= Exp | "[]" Exp | "<>" Exp

算子	含义	示例
[]P	总是 P（Globally）	[]NoDeadlock
<>P	最终 P（Eventually）	<>(active_nodes == {})

property {
    Termination = <>(active_nodes == {});
    LockExclusion = [](forall c1 in Clients, c2 in Clients:
        (c1 != c2 && holds[c1] == EXCLUSIVE) => holds[c2] == NONE);
}

---

完整实例：NetCache

configuration {
    MAX_LOSS = 0; MAX_OUT_OF_ORDER = 0; DUPLICATION = 0;
    TERMINATION_CHECK = 1; CLIENT_NUM = 3; REQ_NUM = 5;
}

topology {
    nodetype Client, Switch, Controller, Server;
    node(Client) c1, c2, c3;
    node(Switch) sw;
    node(Controller) ctrl;
    node(Server) s;
    link(reliable) c1, c2, c3 -- sw -- ctrl, s;
    link(reliable) ctrl -- s;
    route(c1, c2, c3) { s: sw; }
    route(s) { c1, c2, c3, sw: sw; ctrl: ctrl; }
}

protocol {
    var(Client) base = 1, requests = {1,2,3,4,5}, replies = {};
    var(Switch) cached = 0, valid = 0, value = null;
    var(Server) store = {k1: V0};

    thread(Client) ClientApp {
    Start:
        temp req = choose(requests);
        if (req == null) { exit(); }
        temp pkt = {type: WRITE, key: "k1", value: req};
        send(pkt);
    WaitReply:
        temp reply = receive();
        assert(reply.client == self, "wrong client");
        replies = replies union {reply};
        goto Start;
    }

    thread(Switch) SwitchRecv {
    Loop:
        temp pkt = receive();
        if (pkt.type == READ) {
            if (valid == 1) {
                temp reply = {type: REPLY, key: pkt.key, value: value, client: pkt.client};
                send(reply);
            } else {
                send(pkt);
            }
        } elif (pkt.type == WRITE) {
            if (valid == 1) { valid = 0; }
            send(pkt);
        } elif (pkt.type == UPD) {
            value = pkt.value; valid = 1;
            temp ack = {type: ACK_UPD, key: pkt.key};
            send(ack);
        }
        goto Loop;
    }
}

---

验证结果

系统	网络环境	违规属性	根因
SwitchML	乱序	计算正确性	乱序破坏”已完成请求不会重现”假设
ATP	乱序	内存泄漏	聚合完成后原始请求到达，永久占用聚合器
NetReduce	丢包	终止性	CLT 更新导致先前消息聚合无法完成
NetCache	丢包	缓存一致性	更新包丢失 + 事件交错
NetCache	丢包	终止性	写操作期间缓存驱逐
FarReach	可靠	缓存一致性	准入与在途回复竞争
NetLock	延迟	锁互斥	重传释放请求导致多出队
FISSLOCK	延迟	锁互斥	延迟获取触发释放+重获取

---

快速参考

需求	写法
可靠网络	MAX_LOSS = 0; MAX_OUT_OF_ORDER = 0;
丢包网络	MAX_LOSS = 1;
乱序网络	MAX_OUT_OF_ORDER = 1;
全连接	a, b -- c, d;
节点变量	var(Type) x = init;
全局常量	const(all) MAX = 100;
阻塞接收	temp pkt = receive();
条件等待	wait(condition);
内联断言	assert(expr, "msg");
终止性	<>(active_nodes == {})
安全属性	[]Invariant

---

常见错误

错误	原因	修复
编译报错：变量多次修改	相邻断点间修改同一变量超过一次	插入中间断点或拆分步骤
状态空间爆炸	请求数过多、非确定性过大	减少 REQ_NUM，限制 MAX_LOSS
验证不终止	活锁或无限重传	检查重传上限，确认终止性属性
误报违规	网络环境配置过于严苛	根据实际部署环境调整参数
