计算机体系结构导论

---

硬件不再自动让程序变快，程序员和架构师都必须理解软硬件接口，并学会在性能、功耗、面积与可靠性之间做量化权衡。本讲先给出计算机体系结构的定义和从应用到工艺的系统栈，再用逻辑/状态/互连三类模块和工程研究循环说明这门学科的方法。随后从真实主板抽象出系统框图，引出内存墙，并用技术趋势和动态功耗公式解释功耗墙，最后归纳频率受限之后的体系结构课题：同频提性能、多核、能效与可靠性。阅读本讲只需要计算机系统导论（ICS）中 CPU、内存与指令执行的基本概念。

---

体系结构定义与系统栈

为什么要理解软硬件接口

过去，程序员可以不关心底层硬件：工艺进步和架构改进会让同一份代码在新机器上自动跑得更快、更省电。这个前提已经不成立了。

《计算机组成与设计》（P&H）是这样说的：程序员可以不理会这些建议，指望计算机架构师、编译器作者和芯片工程师在不改程序的情况下让程序更快或更节能，但那个时代已经结束。至少在未来十年内，大多数程序员想让程序高效运行，就必须理解软硬件接口（hardware/software interface）。

说得更直接一点：只会用 C 写出正确的程序已经不够。更重要的是理解底层硬件的特性，并针对这些特性写代码。

两个具体例子说明理解硬件的价值：

1. 算法工程师的经验：在大模型公司做算法工程师，所有工作都围绕硬件展开。按照对硬件的理解去开发对应的算法，效率才最高。理解硬件反而成了在竞争中脱颖而出的优势。
2. 厂商提供的两套接口：一家手机厂商的硬件通常向开发者提供两种接口。第一种面向只会 C 的开发者，调用它的库就能写出正常运行的程序，但一般只能发挥硬件性能的约 70%。想跑到 100%，就要用第二种接口或调度库。这种库把底层硬件抽象暴露出来，前提是使用者清楚底层硬件的结构和实现。会用后者的通常是公司里最核心的一批人。

学完本课程的预期收获是：知道体系结构架构师（architect）做什么，并能开展基于模拟（simulation-based）的研究。业界对体系结构相关岗位有持续需求：在招聘网站检索相关职位，可得到超过 4300 条结果（Intel、ARM、AMD、Amazon 等）。

计算机体系结构的定义（Computer Architecture）

用户手里的是应用（Application），最底层能拿到的是工艺（Technology），说到底就是一把沙子。怎样把沙子改造成能运行应用的机器？两者之间的差距大到不可能一步跨越。

计算机体系结构（Computer Architecture）的定义是：为了弥合应用与工艺之间过大的差距，开发一系列抽象层与实现层（abstraction and implementation layers），从而利用可用的制造工艺，高效地执行信息处理应用。

这个定义有三个要素：

• 分层：差距无法一步弥合，所以拆成多层，每层只需面对相邻两层的接口。
• 约束：只能使用“可用的”（available）制造工艺，设计受当时工艺水平的限制。
• 目标：不仅要能执行，还要高效（efficiently）执行。后面性能、功耗、面积之间的量化权衡就源于这一点，见 02 构建模块与研究方法。

计算机系统栈（Computer System Stack）

把“分层”具体化，就得到从应用到工艺的计算机系统栈，自顶向下共 11 层：

flowchart TB
  A[应用 Application] --> B[算法 Algorithm]
  B --> C[编程语言 Programming Language]
  C --> D[操作系统 Operating Systems]
  D --> E
  subgraph CA[计算机体系结构 Computer Architecture]
    E[指令集体系结构 ISA] --> F[微架构 Microarchitecture]
    F --> G[寄存器传输级 RTL]
  end
  G --> H[门级 Gate Level]
  H --> I[电路 Circuits]
  I --> J[器件 Devices]
  J --> K[工艺 Technology]

计算机体系结构覆盖中间三层，即 指令集体系结构（Instruction Set Architecture, ISA）、微架构（Microarchitecture）和寄存器传输级（Register-Transfer Level, RTL）。 体系结构处在底层工艺与上层应用的中间，承担两者之间最主要的衔接。

下面用同一个排序任务，自顶向下逐层说明每层的作用。

应用、算法与编程语言

1. 应用：说明“要做什么”。例：把一组数字从小到大排序，2,6,3,8,4,5 → 2,3,4,5,6,8。
2. 算法：说明“怎么做”，用的是人类思维层面的语言。例如 非原地选择排序（out-of-place selection sort）：
   1. 在数组中找出最小数 min；
   2. 把 min 移入输出数组；
   3. 重复步骤 1、2，直到完成。
3. 编程语言：计算机听不懂用人类语言描述的算法，需要把算法写成高级语言。例：选择排序的 C 实现。

void sort( int b[], int a[], int n ) {
    for ( int idx, k = 0; k < n; k++ ) {
        int min = 100;
        for ( int i = 0; i < n; i++ ) {
            if ( a[i] < min ) {
                min = a[i];
                idx = i;
            }
        }
        b[k] = min;
        a[idx] = 100;
    }
}

代码与算法步骤一一对应。外层循环 k 对应“重复直到完成”，共 $n$ 轮。内层循环 i 对应“找最小数”，idx 记下它的位置。b[k] = min 对应“移入输出数组” b。a[idx] = 100 把已取走的元素标记为“已用”，使它在后面几轮中不再被选中。

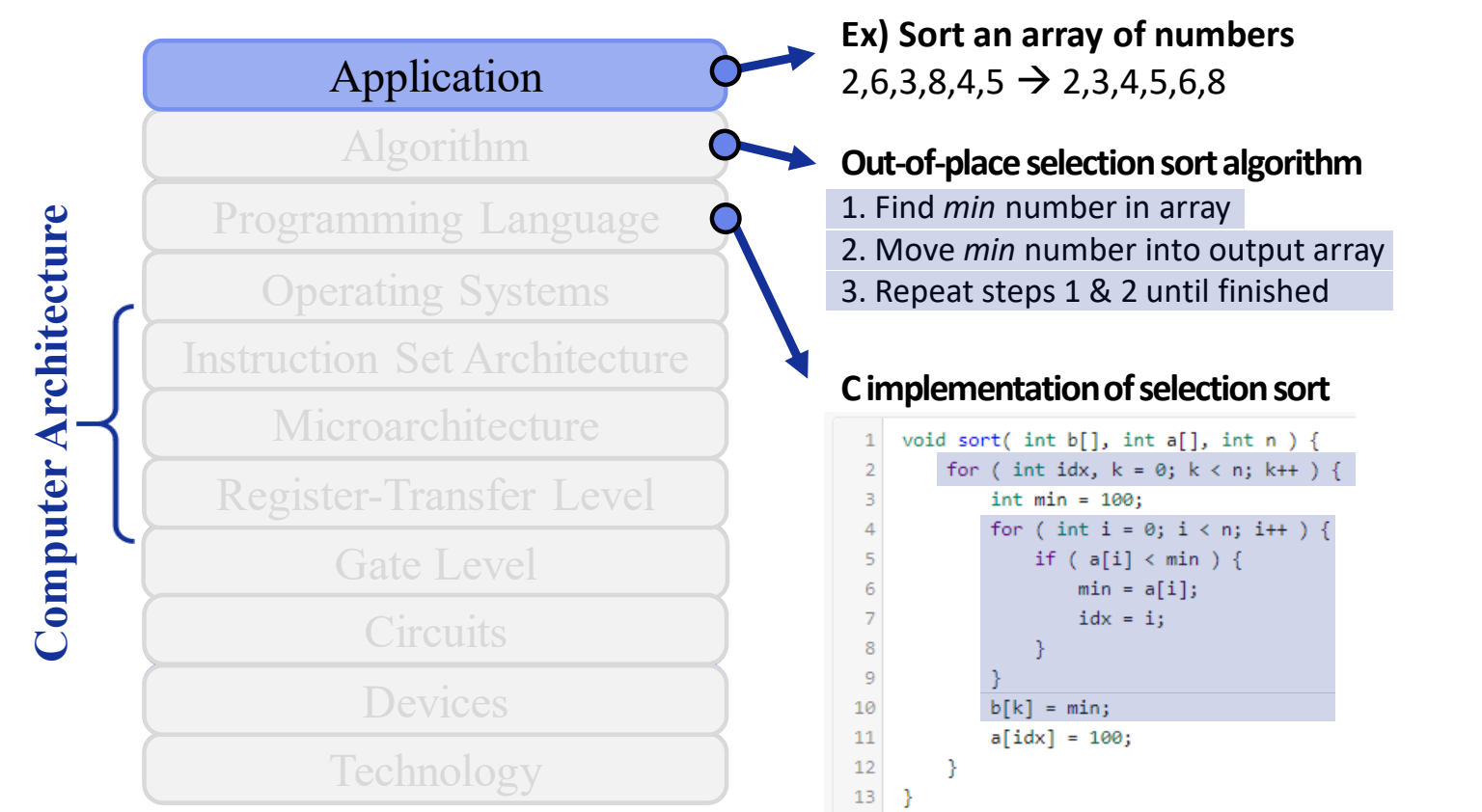

图：计算机系统栈：从 Application 到 Technology 共 11 层，左侧括号标出体系结构覆盖 ISA、微架构与 RTL，右侧以选择排序为例说明应用与算法层。

操作系统与编译器：为什么高级语言还不够

即使写成了高级语言，计算机仍然不能直接执行，原因有两个：

1. 计算机只识别 0/1：人能读懂的高级语言，机器不认识。所以需要编译器（compiler）把编程语言翻译成机器能理解的语言。
2. 计算机里有许多硬件需要协调工作：所以需要操作系统（Operating System）做资源管理，协调各个硬件一起把代码跑起来。Mac OS X、Windows 和 Linux 都属于这一层，它们负责底层硬件管理（handles low-level HW management）。

指令集体系结构：计算机的“词典”

编译器要把代码翻译成机器语言，就必须知道底层硬件“认识哪些词”。指令集体系结构（ISA）就是计算机认识的这本词典。其中每条指令都是计算机知道含义的一个“单词”。ISA 就是机器所执行的指令集合（instructions that machine executes）。 以 MIPS32 指令集为例，其中有无符号加（addu）、减、立即数加、取字（load word）、存字（store word）、取字节（load byte）等指令。

因此，编译器的工作可以这样描述：把用户写的代码翻译成计算机认识的“单词”（指令），再把这些单词组织成指令流（flow）。 上一节说的“软硬件接口”，在系统栈中的具体位置就是 ISA。指令格式、寻址方式等具体内容在下一讲展开。

微架构与 RTL：指令如何被硬件执行

ISA 只是提供给软件的接口。每条“句子”（指令序列）真正要做的事，要靠一串电路把结果算出来，而计算归根到底都是加减乘除。

• 微架构描述数据如何流过系统（how data flows through system）：数据经过哪些计算模块、沿什么路径流转，最后算出结果。这个过程就是某条指令的执行过程。
• 寄存器传输级（RTL）是一个非常高层、非常宽泛的抽象。人无法直接从半导体和硅的物理操作去理解硬件，能做的是把其中的逻辑抽象成模块，画出这些模块，并用它们表示每条指令该怎样完成。RTL 给出硬件设计的大致方案。

CPU 内部有哪些模块、指令怎样在其中流动，见 04 系统框图与内存墙。

门级、电路、器件与工艺

再往下是更细、更接近物理的层次。各层的英文定义如下：

层次	英文定义	含义
门级 Gate Level	Boolean logic gates and functions	布尔逻辑门与函数
电路 Circuits	Combining devices to do useful work	把器件组合起来完成有用的工作
器件 Devices	Transistors and wires	晶体管与连线
工艺 Technology	Silicon process technology	硅工艺（制程）

逐层解释如下：

1. 门级：最基本的门电路有 AND、OR、NOT 等若干种。把门电路组合起来，就能实现上层 RTL 中的某个模块。由各种门组合成的电路叫组合逻辑电路（combinational logic circuit）。
2. 电路与器件：门电路本身也是对更底层硬件的抽象，它下面是由晶体管组成的电路。理论上，可以买来大量分立的晶体管芯片，自己“手搓”一个 CPU，只是非常辛苦。
3. 工艺：真正的芯片设计从设计晶体管本身开始。在硅中掺入各种材料做出晶体管，先确定它的宽度、高度、深度、形态和速度，再据此一层层往上搭，直到搭成 CPU。最底层是硅的制程，也就是硅具体怎样排布。

两本教材：P&H 与 H&P

本课程参考两本教材，作者是同样的两个人（Patterson 与 Hennessy），只是署名顺序互换，所以分别简称 P&H 和 H&P。

	P&H	H&P
书名	Computer Organization and Design（计算机组成与设计）	Computer Architecture: A Quantitative Approach（计算机体系结构：量化研究方法，常简称“量化”）
定位	偏基础，讲概念与思想	偏进阶，讲更高阶的专题
主要内容	计算机与体系的抽象、算术运算、处理器、存储的基本概念，以及多核处理器、集群与云	量化分析方法；更复杂的存储层次（memory hierarchy）；并行，包括指令级并行（ILP，与编译和架构相关）、数据级并行（DLP）、线程级并行（TLP，涉及多核）
最新版本	RISC-V 版	第 6 版

H&P 的核心关键词是量化（quantitative）：它教人用量化方法分析一个设计或架构，因此几乎每位体系结构架构师手头都有一本，工作多年后仍会拿出来查漏补缺。 体系结构为什么必须量化、“权衡”具体指什么，见 02 构建模块与研究方法。

自测：某团队在一款新加速器上只用厂商的“易用” C 库，测得性能约为峰值的 70%。要接近 100%，应改用什么？使用它的前提是什么？

改用厂商提供的底层接口或调度库，它把底层硬件抽象直接暴露给开发者。前提是清楚底层硬件的结构和实现，并针对其特性改写代码。这正说明“等硬件自动变快”已不可行，程序员必须理解软硬件接口。

自测：下面各项分别属于系统栈的哪一层？哪些属于体系结构的范围？(a) Linux 调度 CPU 与内存资源；(b) MIPS32 的 lw 指令；(c) 数据在加法器与寄存器之间的流动路径；(d) 晶体管的宽度与掺杂；(e) 用模块图表示每条指令如何完成。

(a) 操作系统；(b) ISA；(c) 微架构；(d) 工艺/器件（属于设计晶体管和硅制程的范畴）；(e) RTL。属于体系结构的是 (b)(c)(e)，也就是 ISA、微架构、RTL 三层。

自测：用上面的 C 选择排序代码对 a = {120, 5, 7} 排序，结果是什么？

结果是错的。min 的初值是 100，120 永远不会小于 min，所以前两轮分别输出 5 和 7。第三轮时 a 变成 {120, 100, 100}，没有元素小于 100，min 保持 100，于是 b = {5, 7, 100}，120 丢失了。这段代码默认所有元素都小于 100。

---

构建模块与研究方法

逻辑、状态与互连（Logic, State, and Interconnect）

在 01 体系结构定义与系统栈 的系统栈里，从应用到工艺共有 11 层，体系结构本身就横跨 ISA、微架构、RTL 三层。层次虽多，组成数字系统的模块种类却很少。抓住这几类模块，看任何一层的设计都知道该问什么：数据在哪里算、存在哪里、怎么送过去。

数字系统由三类基本构建模块（building blocks）实现：

1. 逻辑（Logic）：处理数据，比如组合逻辑电路、运算单元。
2. 状态（State）：存储数据，保存计算的中间结果和系统当前的状态。
3. 互连（Interconnect）：在各个模块之间搬运数据，把分散的逻辑块和状态块连成一个系统。

示意图里，多个 Logic 块和多个 State 块交错分布，由一层 Interconnect 把它们连在一起：逻辑块和状态块各自都不能独立完成计算，必须靠互连把数据送到需要它的地方。

处理器、存储器与网络（Processors, Memories, and Networks）

三类模块不只出现在门电路这一层。到通用计算机的整体结构，同样的三分法依然成立，只是每个模块的粒度从“门”变成了“部件”。

计算机工程的三类基本构建模块：

抽象层次	处理数据	存储数据	搬运数据
数字电路（门级/RTL）	逻辑 Logic	状态 State	互连 Interconnect
计算机工程（整机）	处理器（Processor），负责计算	存储器（Memory），如内存、SSD，负责存储	网络（Network），负责通信

在整机示意图中，数据作为输入（Input data）进入，由处理器和存储器构成的节点经网络连接，最后产生输出数据（Output data）。

flowchart LR
  subgraph 门级电路
    L[逻辑 Logic<br/>处理数据]
    S[状态 State<br/>存储数据]
    I[互连 Interconnect<br/>搬运数据]
  end
  subgraph 整机系统
    P[处理器 Processor<br/>计算]
    M[存储器 Memory<br/>存储]
    N[网络 Network<br/>通信]
  end
  L -. 对应 .-> P
  S -. 对应 .-> M
  I -. 对应 .-> N

用这个三分法对照计算机专业的必修课：体系结构课主要讲处理器，网络课主要讲互连，对应“状态/存储”的课程往往是缺的，存储系统本身就是一个完整的方向。 后面几节看真实系统时也按这三类来分：主板上的 CPU、内存插槽与 M.2 硬盘、PCIe 与芯片组连线，分别是计算、存储和互连，见 03 主板结构与系统互连；处理器和存储之间的速度差距（内存墙）见 04 系统框图与内存墙。

科学研究循环与工程研究循环

研究方法决定了这门学科的“答案”长什么样。如果按自然科学的思路去找“唯一正确的设计”，就会误解体系结构的工作方式。所以先把两种研究循环对比清楚。

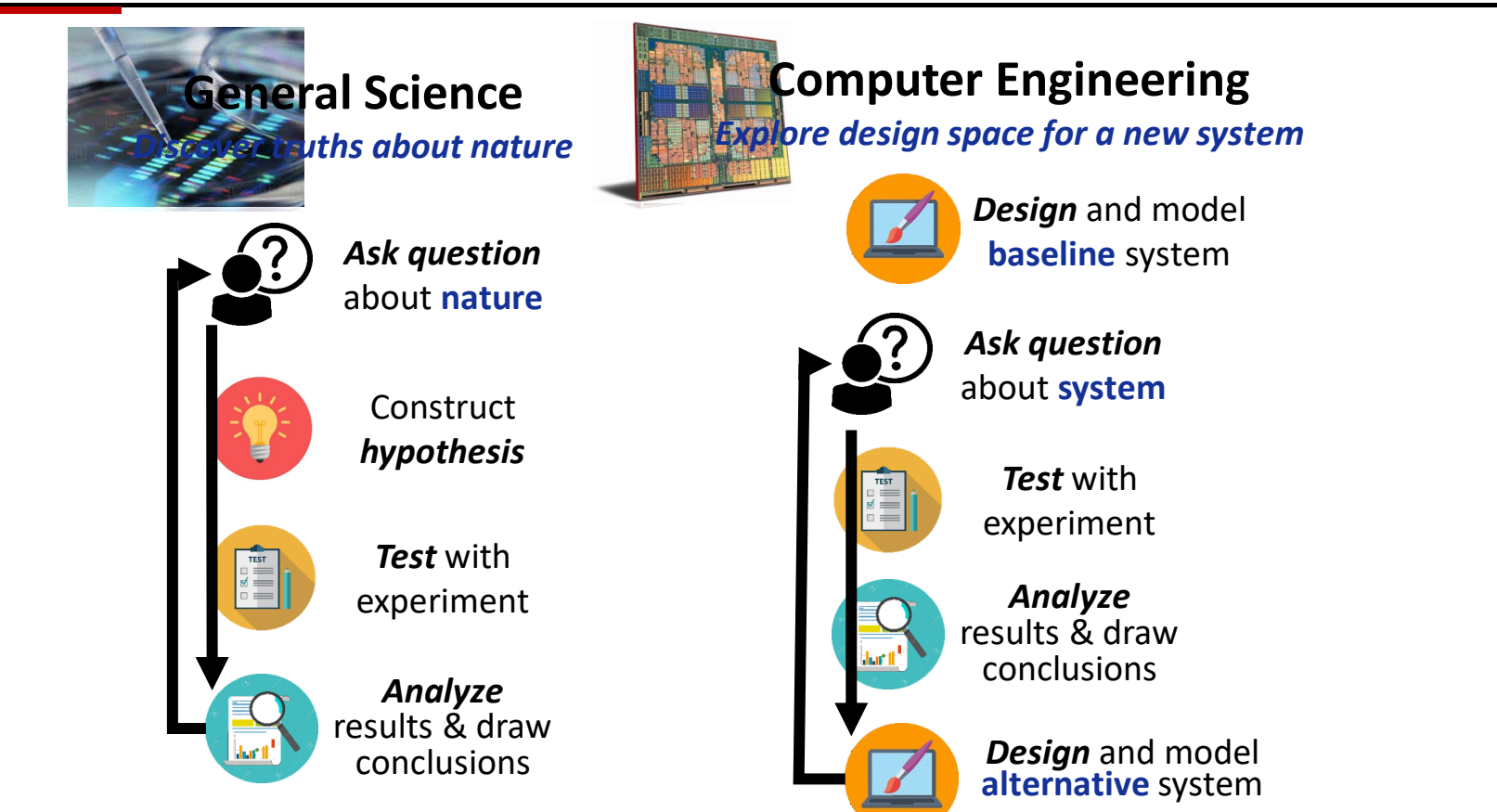

图：科学研究循环与计算机工程研究循环对比：工程先设计并建模 baseline，再提问、实验、分析，最后设计改进系统。

一般科学（General Science）的目标是发现关于自然的真理（discover truths about nature）。它的循环是：

1. 对自然提问（Ask question about nature）：例如苹果为什么会落地、为什么所有物体都会下落。
2. 构造假设（Construct hypothesis）：例如假设存在重力。
3. 用实验检验（Test with experiment）。
4. 分析结果并得出结论（Analyze results & draw conclusions）：验证假设是否成立；不成立就回到第 1 步，调整问题和假设，重新循环。

计算机工程（Computer Engineering）的目标是为新系统探索设计空间（explore design space for a new system）。它的循环是：

1. 设计并建模基准系统（Design and model baseline system）：baseline 可以是自己搭的系统，也可以是论文中已有的系统。
2. 对系统提问（Ask question about system）：这个系统是否满足实际需求？性能指标达到多少、功耗达到多少，做芯片时面积是否满足要求？
3. 用实验检验（Test with experiment）：测出这些指标。
4. 分析结果并得出结论：找出系统的瓶颈和其中的权衡（trade-off）。
5. 设计并建模替代系统（Design and model alternative system）：根据权衡结果微调 baseline，或者修补它的瓶颈，然后回到第 2 步，再检查新系统是否满足需求。

flowchart TB
  B[设计并建模 baseline 系统] --> Q[对系统提问<br/>是否满足需求]
  Q --> T[实验测试<br/>性能/功耗/面积]
  T --> A[分析瓶颈与 trade-off]
  A --> D[设计并建模改进系统]
  D --> Q

两种循环的区别：

对比维度	一般科学	计算机工程（体系结构）
目标	发现关于自然的真理	探索新系统的设计空间
起点	一个关于自然的问题	一个已有的 baseline 系统
提出的问题	自然为什么这样	这个系统是否满足需求
循环产物	被验证或推翻的假设	改进后的替代系统
终点	找到能完美回答问题的假设	没有终点：需求一变，系统就要重新设计

量化权衡：没有最优解

从工程循环可以直接得出结论：体系结构永远没有最优解。科学可以找到一个完美回答问题的假设；体系结构的设计却完全由需求决定，只要需求变了，底层系统为了满足需求就一定会变。这个领域的日常工作是各种微调和各种权衡的考量。

权衡（trade-off）指的是：把一个方面设计得更强，另一个方面往往就会变差；把那一面补好，这一面又会受损。设计者要在有限资源之间做平衡。 典型的三个指标是：

• 性能（performance）：是否希望性能更强；
• 功耗（power）：是否希望功耗更低；
• 面积（area）：在芯片上是否希望面积更小。

所以体系结构是一门量化的学科：先量化这些指标，再根据量化结果确定要达到的目标，以及哪些元件（component）需要优化。 体系结构岗位通常叫架构师（architect），公司一般还设首席架构师。架构师的工作就是接住用户需求或公司的底层需求，在同样的芯片面积内，对手上的处理器设计“这边多做一点、那边少做一点”，达到平衡。

自测：CPU 里的寄存器堆、ALU、片内总线分别属于逻辑、状态、互连中的哪一类？换成整机，SSD、多台服务器之间的以太网又属于哪一类？

寄存器堆是状态（存储数据），ALU 是逻辑（处理数据），片内总线是互连（搬运数据）。整机层面，SSD 属于存储器（对应状态），以太网属于网络（对应互连）。判断依据是模块对数据做什么：处理、保存还是搬运。

自测：一款处理器在台式机需求下经过多轮“测试—分析—改进”，已经性能很好。现在要把它用到手机上，为什么不能直接说“它已经是最优设计”？工程循环应从哪一步重新开始？

因为体系结构没有与需求无关的最优解。手机对功耗和面积的要求不同，原设计的权衡点不再合适。可以把现有设计当作新的 baseline，从“对系统提问：是否满足新需求（功耗、面积、性能）”开始，重新测试、分析瓶颈并设计替代系统。

自测：某研究先提出“所有物体之间存在引力”，再做实验验证；另一项研究先实现论文里的一个缓存设计，再测量它的命中率和功耗并修改。两者分别对应哪种研究循环？关键区别在哪？

前者是一般科学循环（问题 → 假设 → 实验 → 分析），目标是验证关于自然的假设；后者是计算机工程循环，从 baseline 系统出发，问的是系统是否满足需求，产物是改进后的替代系统，而不是一个被证实的真理。

---

主板结构与系统互连

新旧主板的部件布局

主板是把 CPU、内存、显卡、存储和外设连接在一起的骨架。比较一块约 20 年前的主板和一块现代主板，可以直接看出系统互连是怎样随性能需求演变的。

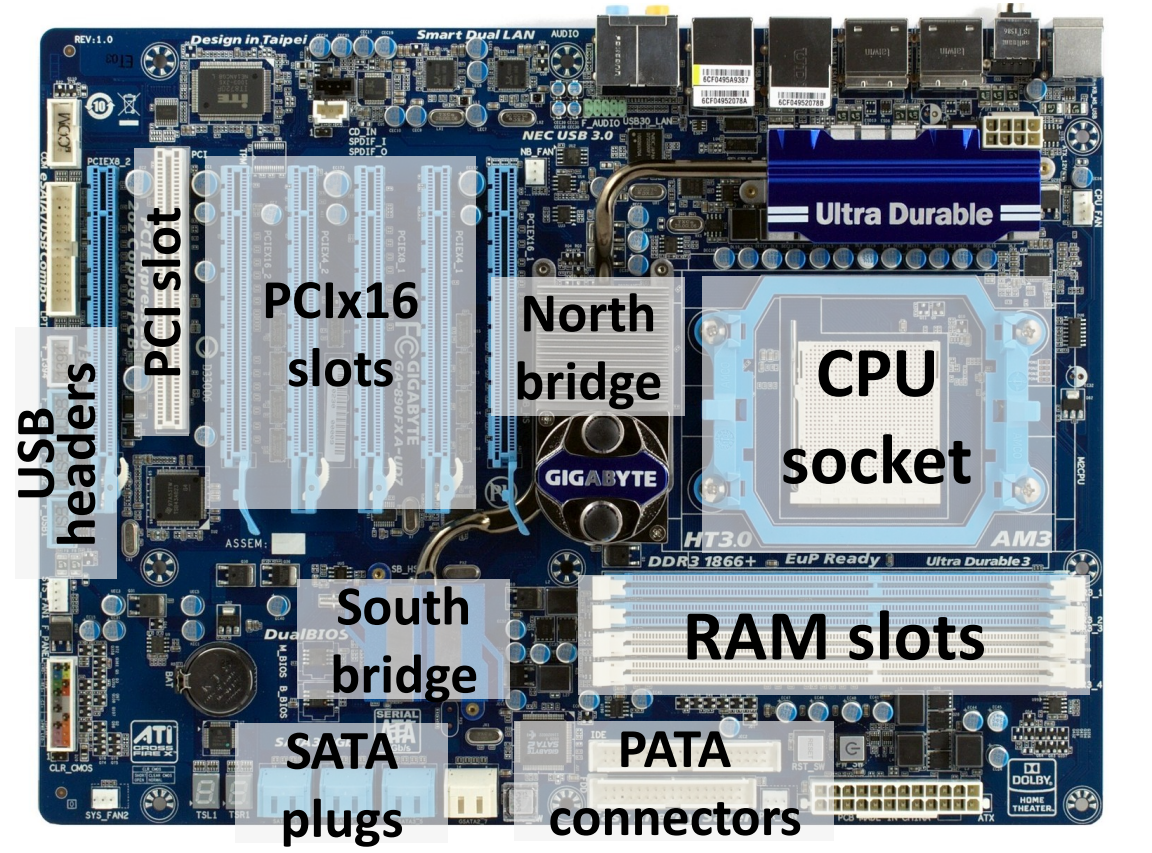

下图是一块旧式主板（AM3 插座、DDR3 内存）的标注图，从中可以认出这几类部件：

• CPU 插座（CPU socket）：安装处理器的位置。
• 北桥（North bridge）：位于 CPU 插座旁边，上面通常压着散热片。
• 内存插槽（RAM slots）：紧贴 CPU 插座。
• 扩展槽：一个 PCI 槽，以及图中标为 PCIx16 的几条长槽。
• 南桥（South bridge）：位于主板下部，负责 I/O。
• 存储接口：SATA 插座、PATA 插座。
• USB 插针（USB headers）：用来引出机箱前面板的 USB 口。

图：一块约 20 年前的主板：标出 CPU 插座、北桥、南桥、RAM 插槽、PCIx16/PCI 插槽、SATA 与 PATA 接口和 USB 插针。

现代主板（以 Intel Z790 芯片组主板为例）大致可以分为六个区域：左上角的 I/O 接口区、正上方的 CPU 区、右侧的内存区、下方的扩展区、右下角的芯片组区，以及四周的接口和针脚区。 与旧主板相比，两者的主要区别如下：

对比项	约 20 年前的主板	现代主板
北桥	独立芯片，位于 CPU 与内存之间	不再独立，功能并入 CPU
内存	DDR3 及更早的代际	DDR4 / DDR5（两代插槽互不兼容）
扩展槽	PCI、PCI-X 等，全部挂在南桥上	PCIe：高速槽直连 CPU，其余经芯片组
固态存储接口	没有 M.2	有 M.2，走 PCIe 通道
硬盘接口	PATA 与 SATA 并存	只剩 SATA（以及 M.2）
CPU 插座	插座上是孔，针脚在 CPU 上	插座上是针脚（LGA），CPU 上是触点
键鼠接口	有圆形的 PS/2 口	改用 USB

下面各小节解释这些变化背后的原因。数字系统由逻辑、状态和互连三类模块构成，这一视角见 02 构建模块与研究方法；把主板抽象成系统框图并由此引出内存墙，见 04 系统框图与内存墙。

CPU 插座与 x86 指令集

CPU 插座的物理标准有很多种，不同品牌、不同代的 CPU 所用的插座也不相同。例如 Intel LGA1700 插座有 1700 根针脚，支持第 12、13、14 代酷睿处理器，因此选购主板前必须确认插座与 CPU 兼容。

不过，物理标准远不如指令集体系结构（ISA）重要：插座决定的只是 CPU 能不能装上去，ISA 决定的是软件能不能在这颗 CPU 上运行。ISA 作为软硬件接口的含义见 01 体系结构定义与系统栈。

• IBM PC 兼容机都兼容 Intel 80386。幻灯片上写作“80836”，系笔误。
• x86 是最初由 Intel 设计的指令集，生产 x86 处理器的厂商有 Intel、AMD、VIA 等。约 20 年前，市面上的处理器还有 IBM、TI 等多家的其他架构；今天个人电脑上几乎只剩 x86 及其 64 位扩展。
• 今天占主导地位的 ISA 是 x86-64，它由 AMD 而不是 Intel 提出。

针脚为什么从 CPU 移到了插座上

旧主板的插座是“母口”，上面全是孔，针脚长在 CPU 上（PGA 方式）。现代 Intel 主板正好相反：插座上布满针脚，CPU 底面只有平的触点，这就是 LGA（Land Grid Array）。改变的理由是一个简单的成本推理：

1. 针脚容易弯折损坏，孔或触点则不容易损坏。
2. CPU 比主板上的插座贵得多。
3. 所以应当让更贵的 CPU 承担不易坏的那一面，把易坏的针脚放到插座上。

北桥与主存

北桥（North bridge）是负责协调对主存访问的芯片。 约 20 年前，北桥的任务只有与内存通信这一项。

DRAM 的代际

内存插槽里插的是 DRAM，它经历了以下几代：

timeline
  title DRAM 代际
  1993 年以前 : DRAM（Dynamic RAM）
  1993 年以后 : SDRAM（Synchronous DRAM）
  此后 : DDR SDRAM（Double Data Rate SDRAM）
  当前最新 : DDR5

DDR 系列各代之间的差异主要有三点：

1. 频率：这是最主要的差别，各代相差很多。
2. 针脚数：金手指的数量不同。
3. 防呆缺口的位置：内存条金手指中间有一个隔断，例如 DDR4 与 DDR5 的隔断位置不同，所以两代内存插槽互不兼容，插不进去。

为什么北桥并入了 CPU

早期把北桥做成一块独立芯片，是为了方便设计：CPU 每次迭代时，不必连同北桥一起重新设计。后来北桥不得不并入 CPU，推理链条如下：

1. 内存性能要提升，就要求内存频率提升。
2. 信号频率越高，传得越远受到的干扰越强。所以要么降低频率，要么缩短距离。
3. 有独立北桥时，CPU 访问内存的路径是“内存 → 北桥 → CPU”，走的是一条折线；把北桥移进 CPU 后，内存可以沿直线直接连到 CPU 内的内存控制器，距离更短。
4. 因此，要让内存跑到更高的频率，北桥就必须并入 CPU。

视频里描述的现代主板正是这样布局的：内存插槽设计在 CPU 旁边，以尽量缩短线路。CPU 与内存之间的走线不是直线，而是像蛇一样弯弯曲曲，目的是让每条线等长，保证所有信号同时到达（原因见下文“并行与串行传输”）。

内存最终能跑到多高的频率，还取决于固件调校、CPU 内存控制器的体质和内存颗粒的品质。厂商给出的是排除其他瓶颈后主板本身的保底值，例如某 Z790 主板标称 7800 MHz，高于当时市售主流的 6800 MHz；这个数是保底值，不代表最高只能跑到 7800 MHz。

现代“北桥”还直连高速 PCIe

除了内存，现代 CPU（也就是并入后的北桥）还负责与部分 PCIe 设备直接通信：

• PCIe（PCI Express）通道相当于电脑里的高速公路，版本越新、通道（lane）越多，速度就越快。
• M.2 是安装固态硬盘的长方形接口，走的也是 PCIe 通道。PCIe 插槽主要用来装显卡，也可以装 PCIe 固态硬盘、声卡、万兆网卡、采集卡等，还能通过转接卡变成 M.2 接口。
• 以一块 Z790 主板为例：第一个 M.2 接口有 4 条 PCIe 4.0 通道，每秒可传输 8 GB；第一个 PCIe 插槽有 16 条 PCIe 5.0 通道，每秒可传输 64 GB，是前者的 8 倍。这两个接口都直接连到 CPU，速度最快、延迟最低。

20 年前不需要这样做，因为当时 PCIe 和 SATA、USB 这类外设都很慢，不必直连 CPU。如今 PCIe 快到必须直连 CPU，才能把带宽跑满。

南桥（芯片组）与争用

南桥（South bridge）负责设备、CPU 与主存之间的 I/O。 它的任务这些年基本没变，至今仍以芯片组（chipset）的形式存在，例如 Intel 的 Z790、B760。由于主板最主要的职责就是提供各种接口，主板通常直接以芯片组命名。芯片组决定了主板扩展能力的上限，但厂商不一定把这些能力全部用上。

为什么需要南桥

为什么不让每个外设都直连 CPU？原因有两个：

1. 外设太慢：让每个慢速设备独占一条通向 CPU 的连接，是在浪费资源。
2. CPU 引脚和布线不够：CPU 的针脚数量有限，不可能给每个设备都分配一组；何况插槽周围的布线也会变得异常复杂。

解决办法是设一个代理（中介）：南桥先把多个慢速设备的数据汇总起来，再集中发给 CPU，由 CPU 统一处理。南桥本质上就是一个扩展坞，通过它可以扩展出更多的接口和插槽。 南桥挂着以下几类设备：

• I/O 设备插槽：挂在南桥总线上。较早的标准是 PCI 槽，或 AGP / PCI-X 槽；PCI-X 比 PCI 更好，PCIe 则是更新的标准，它们的底层驱动大体相同。
• 板载 I/O（Built-in I/O）：USB、音频，以及老主板上专门接键盘鼠标的圆形 PS/2 口。
• 存储接口：见下一小节。

在 PCI 类设备的连接方式上，新旧主板有区别：20 年前所有 PCI 设备都连在南桥上；现在一部分连 CPU（也就是原来北桥的位置），一部分连南桥。

flowchart TB
  subgraph 旧主板
    C1[CPU] --- NB[北桥 North bridge] --- M1[内存 DRAM]
    NB --- SB[南桥 South bridge]
    SB --- IO1[PCI 槽 / PATA / SATA / USB]
  end
  subgraph 现代主板
    C2[CPU 内含内存控制器] --- M2[内存 DDR5]
    C2 --- P2[PCIe 5.0 x16 / 部分 M.2]
    C2 --- PCH[芯片组 Chipset]
    PCH --- IO2[其余 PCIe 与 M.2 / SATA / USB]
  end

汇聚的代价：争用

南桥把多个设备的流量汇聚成一路再交给 CPU，于是这些设备要竞争同一条上行通路。如果南桥上的设备全部插满、同时工作，每个设备实际跑出来的速度会比预期慢得多。

存储接口：并行与串行

存储接口由南桥控制。 幻灯片列出的标准有：

• 并行 ATA（Parallel ATA，PATA）：较老的标准，配套 ATAPI（AT Attachment Packet Interface），由 IDE（Integrated Drive Electronics）标准演变而来。IDE 也常用来指这一套通信协议。
• 串行 ATA（Serial ATA，SATA）：PATA 的后继者，在现代主板上仍然常见，用来接机械硬盘和 2.5 英寸固态硬盘。
• SCSI（Small Computer System Interface）：企业级存储接口，普通台式机上一般看不到。

为什么针脚少的 SATA 反而比针脚多的 PATA 快

PATA 的排线和插座又宽又长，针脚很多；SATA 的数据接口很小，只有两对差分线，一对负责发送，一对负责接收，外加接地线。按直觉，针脚越多，同一时刻能传的数据就越多，那么为什么 SATA 反而是 PATA 的升级版，而且快得多？

1. 并行传输的一个数据字分布在多根线上，只有所有线上的位同时到达，接收端拿到的数据才完整。
2. 各条线的长度和受到的干扰不可能完全一致，频率越高，到达时间的偏差（skew）占一个时钟周期的比例就越大，数据也就越容易出错。
3. 所以针脚一多，就只能把频率调得很低，以保证所有位在同一个周期内到齐。PATA 的实际工作频率因此很低。
4. 串行传输只有一组发送线和一组接收线，不存在多线同步的问题，频率可以提得很高，最终带宽远高于 PATA。

结论是：很多设备并不是针脚越多越好，反而常常是越少越好。

DRAM 为什么还能用并行接口

DRAM 有一百多根数据和地址针脚，同样面临信号完整性问题。它之所以仍能做到“高速 + 并行”，核心原因是 DRAM 离 CPU 非常近；一旦距离拉远，同样的问题就会出现。 工程上缩短距离的做法有：

• 主板上的内存插槽紧贴 CPU 插座，并采用蛇形等长走线（见上文“北桥与主存”）。
• Apple 统一内存：Apple 电脑的 DRAM 不是插在旁边的内存插槽里，而是把 DRAM 芯片直接贴在处理器芯片旁边，这样信号更好，频率也能更高。
• HBM（High Bandwidth Memory）：在 GPU 芯片周围贴一圈 HBM 堆叠，连线不走主板上的普通走线。

DRAM 内部如何在高速下保持并行传输，留待讲存储器时展开。

SCSI 与 UFS

SCSI 虽然是企业级接口，但大多数人每天都在间接使用它：安卓手机的闪存普遍采用 UFS（Universal Flash Storage）接口，三星、小米、OPPO、vivo 等品牌都是如此。UFS 是在 SCSI 协议层面上加了一层封装改良而来的。 存储协议栈中的另一个名字 AHCI 不在本讲范围内，留待讲存储时再介绍。

自测：一块主板的 M.2_1 接口有 4 条 PCIe 4.0 通道，PCIe_1 插槽有 16 条 PCIe 5.0 通道。已知前者带宽为 8 GB/s，后者是多少？为什么 PCIe 5.0 每条通道的带宽是 PCIe 4.0 的两倍，而总带宽却是 8 倍？

PCIe_1 的带宽为 64 GB/s。PCIe 4.0 每条通道为 $8/4=2$ GB/s；PCIe 5.0 每条通道约为 $64/16=4$ GB/s，是前者的 2 倍。通道数又是前者的 $16/4=4$ 倍，所以总带宽是 $2\times4=8$ 倍。

自测：某同学在服务器上同时插了 GPU、两块 NVMe 盘和一块万兆网卡，全部插在芯片组提供的插槽上。单独测试每个设备时都正常，同时运行时 GPU 的数据传输明显变慢。最可能的原因是什么？应该怎么调整？

原因是南桥/芯片组上的争用。这些设备共享芯片组到 CPU 的同一条上行链路，同时工作时会互相抢带宽。应把 GPU 换到直连 CPU 的 PCIe 插槽（通常是第一条 x16 插槽），并减少同时挂在芯片组上的高带宽设备。

自测：有人提议，“把 PATA 的线数再翻一倍，同一时刻传的位翻倍，带宽就能超过 SATA”。这个推理错在哪里？

这个推理默认频率不变。并行线越多，越难保证所有位同时到达，只能进一步降低频率，所以带宽未必增加。SATA 用一对差分线串行传输，没有多线同步的约束，可以把频率提得很高，因此反而更快。DRAM 能用宽并行总线，是因为它离 CPU 极近。

---

系统框图与内存墙

系统框图（System Block Diagram）

真实主板上有插座、插槽、芯片组和大量走线（各部件及其接口见 03 主板结构与系统互连）。要分析”整个系统的性能卡在哪里”，需要先去掉物理细节，只保留部件以及它们之间的连接关系，这就是系统框图。

系统框图（system block diagram）是把计算机中的主要部件画成方框、把它们之间的数据通路画成连线的抽象表示。 本讲的框图包含以下部件：

1. CPU(s)：一个或多个处理器，旁边连着它自己的 L1、L2、L3 三级 Cache。
2. 北桥/南桥（North/South Bridge）：CPU 与其他部件之间的中转站。北桥直接连接 GPU 和内存（memory）；南桥负责连接外围 I/O，包括存储设备、网卡、鼠标键盘等。
3. 内存（Memory）：系统的主存，经桥与 CPU 相连。
4. 图形卡（Graphics）：连接到桥上，并连着自己专用的显存（Graphics Memory / video memory）。
5. I/O 设备：图中画了两块 I/O 卡，经同一组连线挂在南桥上。

图中在内存旁边标出了一个”冲突”记号，并写着 All devices compete for access to memory（所有设备竞争访问内存）。

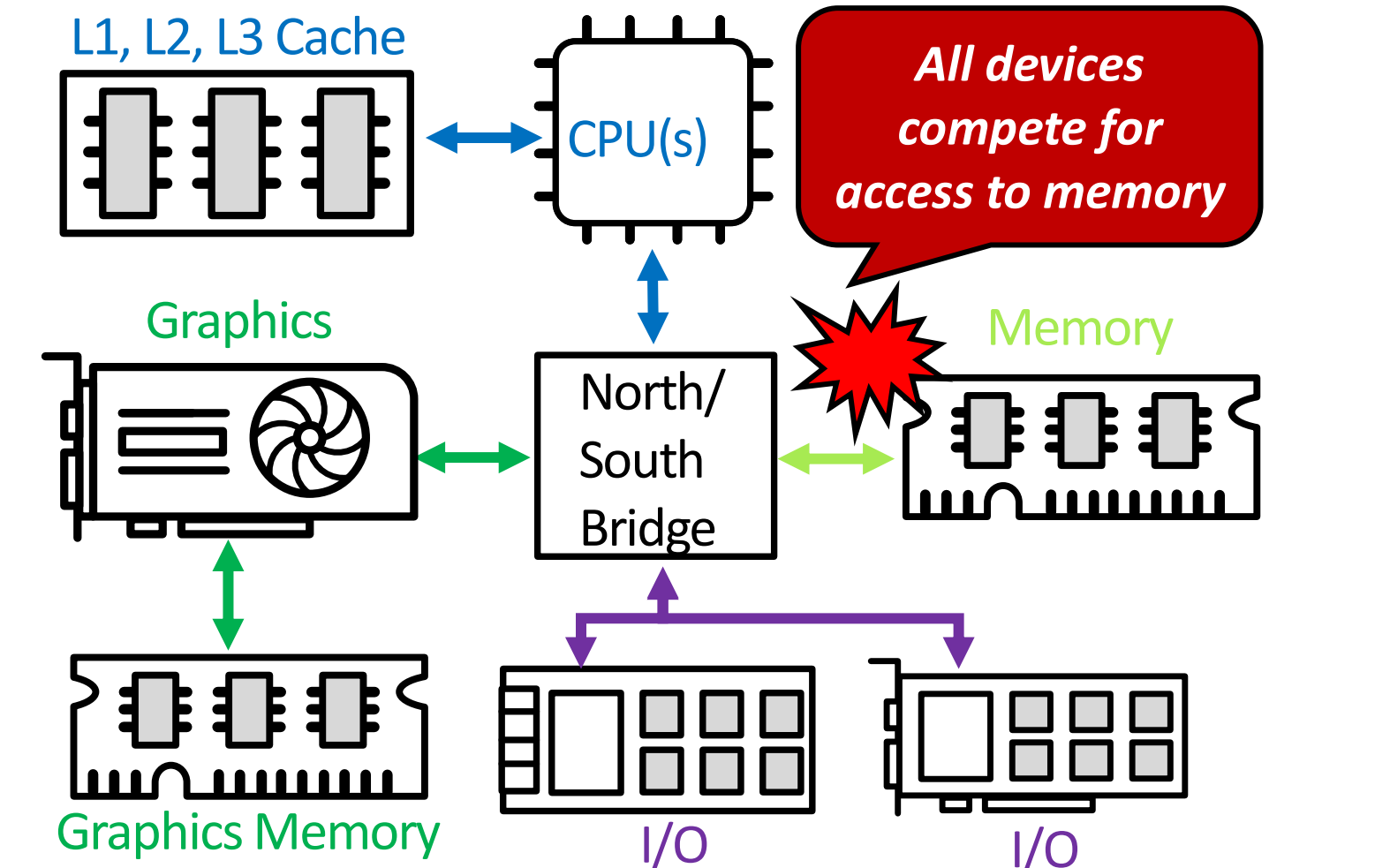

图：系统框图：CPU 与 L1/L2/L3 Cache 经北/南桥连接内存、显卡（显存）和 I/O，红框提示所有设备竞争访问内存。

把框图的连接关系整理成图：

flowchart TB
  C["L1/L2/L3 缓存 Cache"] <--> CPU["处理器 CPU(s)"]
  CPU <--> B["北桥/南桥 North/South Bridge"]
  B <--> M["内存 Memory"]
  B <--> G["图形卡 Graphics"]
  G <--> GM["显存 Graphics Memory"]
  B <--> IO1["I/O 设备"]
  B <--> IO2["I/O 设备"]

内存墙（Memory Wall）

处理器性能长期以指数速度增长（见 05 技术趋势与功耗墙）。但计算得再快，数据也要先送到计算单元才能用。如果供数据的那一环跟不上，整个系统的速度就由这一环决定。

为什么内存是瓶颈：从系统框图可以直接看出，无论是 CPU、GPU 还是外围 I/O 设备，访问数据都要经过内存。内存是所有设备必经的一条路，所有设备都在争用它，因此它成为整个系统的瓶颈。

内存墙（memory wall）指内存成为系统瓶颈的现象：内存的发展满足不了其他设备对它的需求。它包含两层含义：

1. 性能：内存的性能（速度）增长跟不上计算部件对数据的需求。
2. 容量：内存的容量同样跟不上需求。（这一层含义在讲解录音中识别不清，按“两层含义”的表述推断为容量也不足。）

可以按下面的链条理解内存墙为什么形成：

flowchart LR
  A["CPU / GPU / I/O 都要访问数据"] --> B["数据都经过内存"]
  B --> C["所有设备竞争内存访问"]
  C --> D["内存性能与容量增长跟不上需求"]
  D --> E["内存成为瓶颈：内存墙"]

CPU 与 DRAM 各自的具体增长速率在 05 技术趋势与功耗墙 中给出：处理器性能呈指数增长，DRAM 速度增长慢得多。两者之间的差距不断扩大，内存墙就越来越明显。

CPU 内部结构

系统框图里的 CPU 只是一个方框。把这个方框放大，就得到 CPU 的基本架构，也是后续几讲的主要内容。

CPU 通过系统总线（System Bus）与主存（Main Memory）相连：数据和指令经系统总线进入 CPU，结果也经系统总线写回。 CPU 内部包含以下模块：

• Cache：L1（以及 L2、L3）缓存，位于系统总线与 CPU 内部其他模块之间。
• 取指（Instruction Fetch）：从 Cache 中取出下一条指令。
• 译码（Decode）：解析指令，确定要做什么操作、用哪些操作数。
• 控制单元（Control Unit）：根据译码结果，指挥运算部件如何操作。
• 算术逻辑单元（Arithmetic and Logic Unit, ALU）：执行整数算术与逻辑运算；图中画了两个 ALU。
• 浮点单元（Floating Point Unit, FPU）：执行浮点运算。
• 寄存器（CPU Registers）：CPU 内部存放操作数和运算结果的存储单元，ALU/FPU 直接从这里读取和写入数据。

指令在 CPU 内的流动

知道 CPU 有哪些模块之后，还要知道一条指令依次经过哪些模块、数据在哪些地方读写，才能理解每个模块的作用。

一条指令的完整流程如下：

1. 加载到 Cache：指令从主存经系统总线加载到 CPU 的 Cache 中。
2. 取指：取指模块从 Cache 中取出这条指令。
3. 译码：译码模块解析指令。
4. 控制：译码结果告诉控制单元应当如何操作 ALU 和 FPU。
5. 执行与寄存器读写：ALU/FPU 按指令的要求从寄存器中读出对应的数据，运算后再把结果写回寄存器。
6. 访存（load/store 指令）：对于 load/store 这类特殊指令，数据需要在寄存器与内存之间搬运：load 从内存读数据到寄存器，store 把寄存器中的数据写回内存。这种搬运不是直接与主存进行的，而是要经过 L1、L2、L3 Cache，最后才到达主存。

flowchart LR
  MM["主存 Main Memory"] -->|"系统总线 System Bus"| CA["缓存 Cache L1/L2/L3"]
  CA --> IF["取指 Instruction Fetch"]
  IF --> DE["译码 Decode"]
  DE --> CU["控制单元 Control Unit"]
  CU --> EU["运算单元 ALU / FPU"]
  EU <--> RF["寄存器 Registers"]
  RF <-->|"load / store"| CA

自测：在系统框图中，GPU 运行时读写的数据是否只在显存里，从而不受内存墙影响？

不是。显存只是图形卡自己的存储；按本讲的分析，CPU、GPU 和外围 I/O 设备获取数据都要经过（主）内存，GPU 也要与其他设备竞争内存访问，所以同样受内存墙制约。

自测：一条 ALU 加法指令 add 和一条 store 指令，哪一条在执行阶段会访问内存？数据走的路径是什么？

store 会访问内存。add 的操作数从寄存器读出、结果写回寄存器，不访问内存（取指令本身除外）；store 把寄存器中的数据经 L1→L2→L3 Cache 写到主存，而不是直接写入主存。

自测：假设某计算机的 CPU 速度提高了 10 倍，而内存的速度和容量都不变，整个系统的性能会提高 10 倍吗？为什么？

一般不会。所有设备的数据都要经过内存，CPU 变快后仍要等内存提供数据；内存的性能和容量跟不上，系统性能就受内存墙限制，CPU 的提升无法完全转化为系统的提升。

---

技术趋势与功耗墙

处理器性能趋势（Processor Performance Trend）

要判断“继续把单个 CPU 做快”这条路还能走多远，先要看清过去性能是怎样增长的、增长速度有没有变。

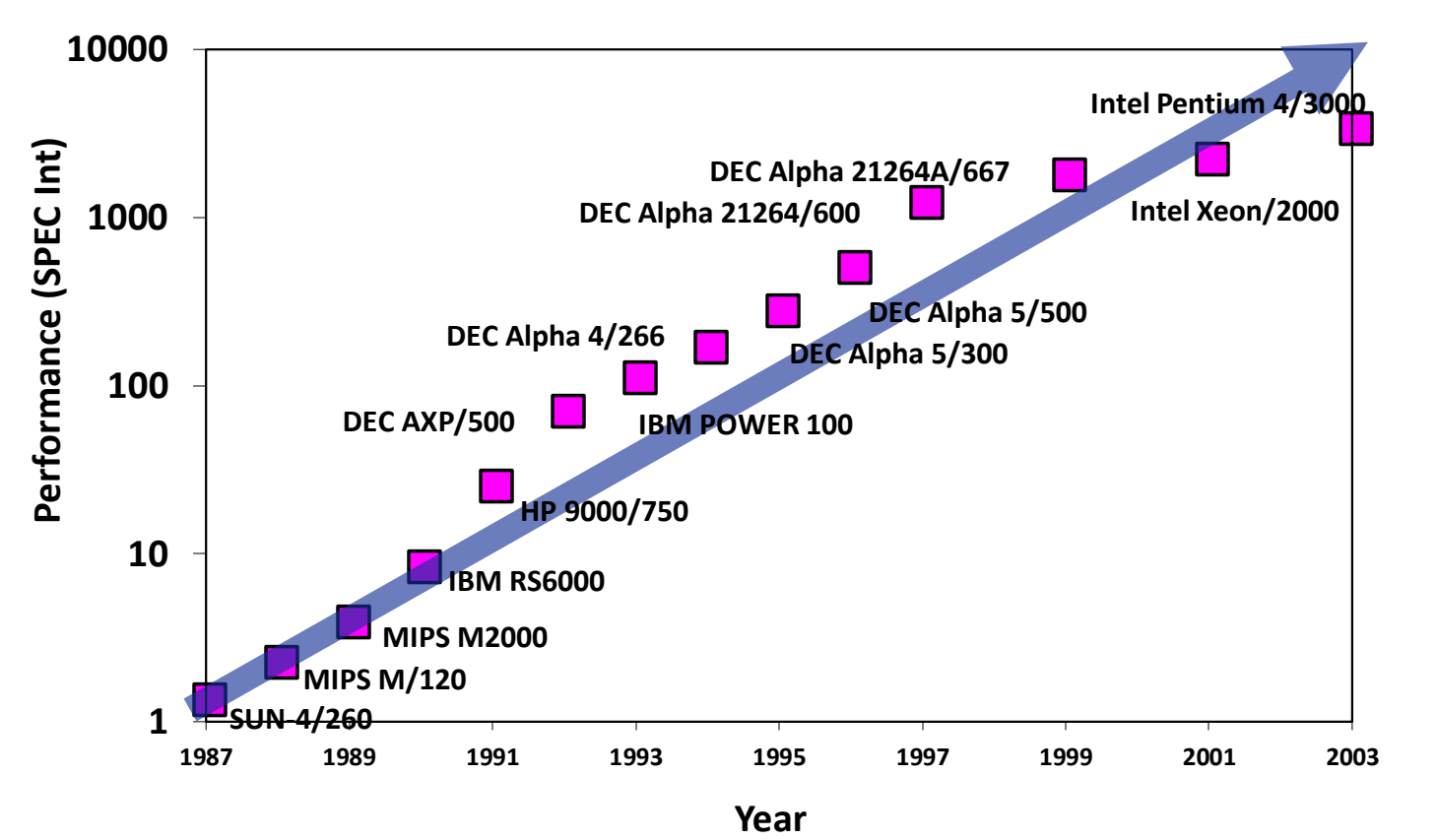

这张图的横轴是年份（1987–2003），纵轴是 SPECint 整数基准测试分数。图中依次标出 SUN-4/260、MIPS M/120、MIPS M2000、IBM RS6000、HP 9000/750、DEC AXP/500、IBM POWER 100、DEC Alpha 系列（4/266、5/300、5/500、21264/600、21264A/667），以及 Intel Xeon/2000 和 Intel Pentium 4/3000。

读这张图的关键在纵轴：刻度是 1、10、100、1000、10000，每格相差 10 倍，是对数坐标。在对数坐标上，一条直线代表每年按固定倍数增长，也就是指数增长，而不是每年增加固定的量。图中散点从约 1 升到 3000 以上，16 年里跨了三个多数量级，基本贴着一条直线。

图：1987–2003 年处理器 SPECint 性能（对数纵轴）：近似直线说明性能按指数增长。

增长率本身也在变：早期 CPU 性能约每年 +30%，近几年约每年 10%–15%。增速虽然变慢，仍然在逐年提升。

技术发展速率（Rates of Technology Change）

计算机系统由 CPU、内存、外存等部件组成，各部件的工艺进步速度并不一致。速度慢的部件会成为整个系统的瓶颈，所以需要分别看各部件的增长率。下表列出各部件的增长率：

部件	指标	增长速度
CPU	性能（Performance）	每年 +30%（近年约 10%–15%）
CPU	容量（Capacity，即晶体管数量）	每 1.5 年翻倍
DRAM	容量（Capacity）	每 2 年翻倍
DRAM	速度（Speed）	每 10 年变为 1.5 倍（即十年 +50%）
DRAM	每比特成本（Cost per bit）	每年下降 25%
磁盘 / 存储	容量（Capacity）	每年 +60%；性能提升很少

从表中可以读出三点：

1. CPU 与 DRAM 的速度差距持续扩大：CPU 性能按指数增长，DRAM 速度却要十年才提高 50%，增长太慢。这正是内存墙的来源，见 04 系统框图与内存墙。
2. DRAM 擅长变大、变便宜，不擅长变快：容量每 2 年翻倍，每比特成本每年降 25%。近几年内存价格受市场周期影响，并没有严格按这个趋势下降。
3. 存储容量增长最快：存储性能提升很少，容量却每年约 +60%。目前企业级 SSD 单盘已达约 250 TB（如华为），而盘体只有拇指大小。

动态功耗公式（Dynamic Power）

提高时钟频率是最直接的提速手段：在结构不变时，性能大致与频率成正比。但频率越高，芯片的发热越多，必须先定量知道功耗由哪些因素决定。

动态功耗（dynamic power）是晶体管开关时，给电路电容反复充放电所消耗的功率，近似为：

$$P \approx \frac{1}{2}\, C\, V^2\, A\, f$$

各符号的含义：

• $C$：电容（capacitance），芯片电路本身带的、每次翻转需要充放电的电容，单位法拉（F）；
• $V$：电源电压（supply voltage），单位伏特（V）；
• $A$：活动因子（activity factor），电路中信号发生 0/1 翻转的比例，无量纲；
• $f$：时钟频率（clock frequency），单位赫兹（Hz）；
• $P$：功耗，单位瓦特（W）。

四个量是乘积关系（讲解转写中出现的“C 乘以 V 方加 AF”是语音识别错误，公式中没有加法）。降低任意一个量都能降低功耗，其中电压是平方项，影响最大。

功耗与频率的三次方关系

问题是：频率提高一倍、性能提高一倍时，功耗提高多少？只看公式里的 $f$ 会以为是线性关系，但这忽略了电压也必须跟着升。

下面的推理是一个近似：它假设电压随频率线性变化，而功耗公式本身只给出 $\tfrac12 CV^2Af$。推理分三步：

1. 性能 ∝ 频率：体系结构不变时，频率越高，单位时间完成的工作越多，性能越高。
2. 频率 ∝ 电压（近似）：电压越高，晶体管开关越快，电路才能稳定地跑在更高频率上。所以提频通常要同时升压。
3. 代入功耗公式：$C$、$A$ 不变时，

$$P \propto V^2 f \propto f^2 \cdot f = f^3$$

结论是：功耗约与频率（也就是性能）的三次方成正比。单纯靠提频，性能线性增长，功耗按三次方曲线增长，最终发热会失控。

超频是这个关系的直观例子。CPU 超频时要先加电压，才能把频率拉上去；电压和频率一起升高后发热剧增，所以极限超频要用液氮散热。

flowchart LR
  A[追求更高性能] --> B[提高时钟频率 f]
  B --> C[必须提高电压 V]
  C --> D["功耗随频率近似呈三次方增长"]
  D --> E[功率密度与热点温度飙升]
  E --> F[单纯提频不可持续]
  F --> G[转向体系结构方案]

功率密度与热图（Power Density and Thermal Map）

总功耗之外，真正限制芯片的是单位面积上的发热，也就是功率密度（power density），单位 $\mathrm{W}/\mathrm{cm}^{2}$。芯片面积很小，功耗集中在几平方厘米内，散热跟不上时，温度会超出器件能承受的范围。

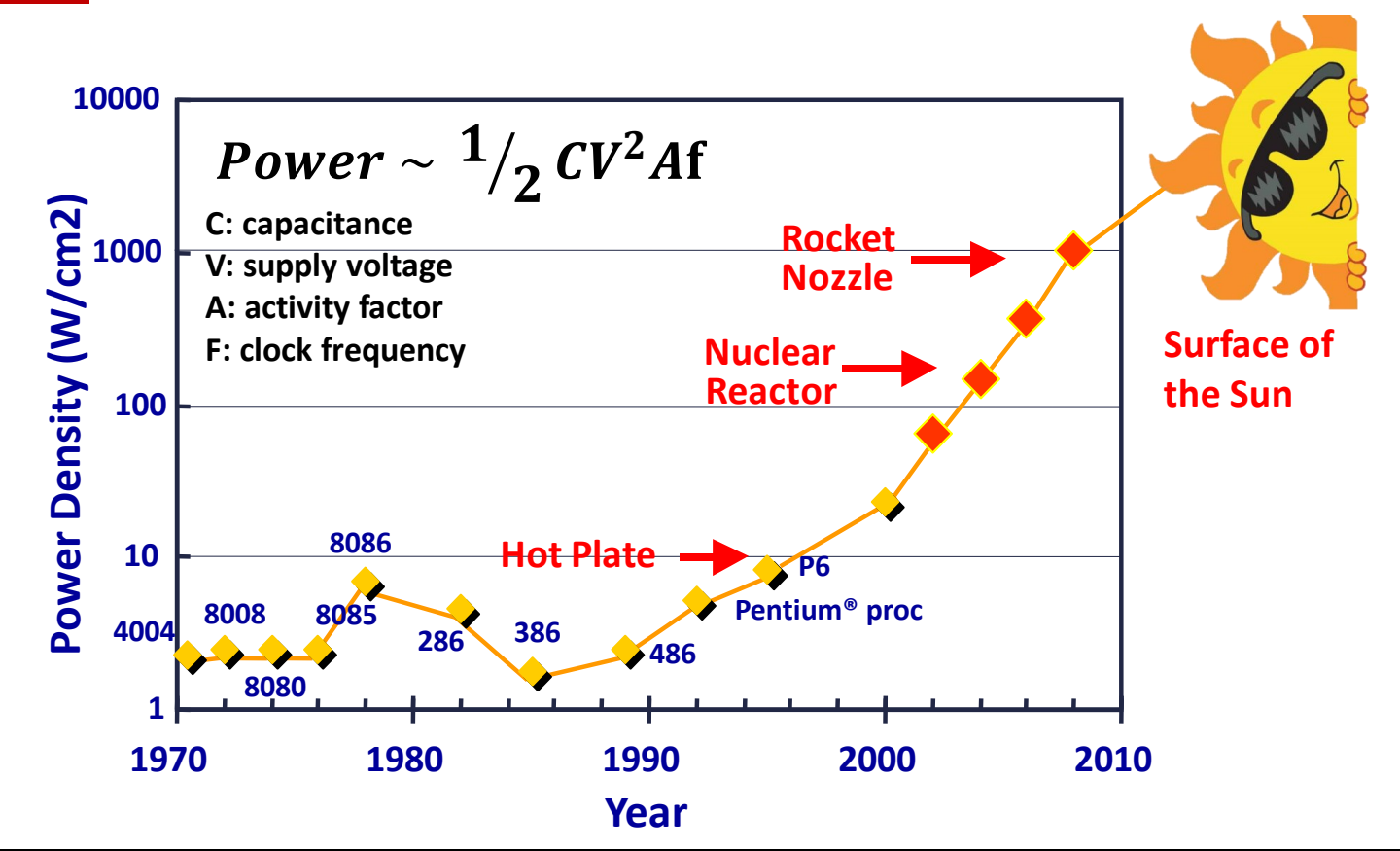

图：功率密度随年份变化（对数纵轴）与公式 $P \approx \frac{1}{2} C V^2 A f$：从 4004 到 P6 逐渐逼近热板，预测将达核反应堆、火箭喷口乃至太阳表面。

图中纵轴是功率密度（$\mathrm{W}/\mathrm{cm}^{2}$，对数坐标 1–10000），横轴是年份 1970–2010。Intel 的 4004、8008、8080、8085、8086、286、386、486、Pentium、P6 依次标在曲线上。曲线在 P6 附近达到热板（Hot Plate）的水平，之后按趋势外推，将依次达到核反应堆（Nuclear Reactor）、火箭喷口（Rocket Nozzle），最终接近太阳表面（Surface of the Sun）的功率密度。 这条外推是 1990 年前后对 CPU 发热的预测：约 1996 年达到热板水平，2000 年代达到核反应堆水平，再往后是火箭喷口和太阳表面。

芯片上的发热也不均匀。1.5 GHz Itanium-2 的热图显示，执行核（execution core）是最热的区域，约 120 °C，而缓存（cache）区域温度明显低很多。 计算最密集的地方温度最高，这种局部热点（hotspot）让芯片在整体功耗还没到极限之前就先撑不住。

实际发展印证了这个预测：Intel 的单纯提频路线基本停在 Pentium/P6 这一阶段，因为当时功耗已经很高，再按原方式提频的设计做不下去了。当时有调侃图说 CPU 热到可以在上面煎鸡蛋。

从提频到体系结构方案

提频走不通，并不意味着性能停止增长。结论是：要让性能继续跟上前面的增长趋势，靠提高频率已不可行，需要靠体系结构方案（architectural solutions）。 具体有两类方向：在相同或相近频率下提升单核效率（执行单元效率、缓存提高执行单元的使用率、指令调度消除气泡），以及使用多核。这些方向及其各自的问题见 06 多核能效与可靠性挑战。

自测：某 CPU 功耗 100 W。设计者想把频率从 3 GHz 提到 3.6 GHz，电压随频率同比例升高，$C$、$A$ 不变，新功耗约多少？

约 173 W。频率和电压都乘 1.2，$P \propto V^2 f$，所以功耗乘 $1.2^3 = 1.728$。性能约 +20%，功耗约 +73%。

自测：两种方案。A：电压不变，频率降到 0.5 倍；B：电压和频率都降到 0.5 倍。各自功耗变为原来的多少？为什么 B 省得多？

A 为 $0.5$ 倍，B 为 $0.5^2 \times 0.5 = 0.125$ 倍。只降频时功耗随 $f$ 线性下降；B 同时降压，电压的平方项又贡献了 $0.25$。这说明电压是功耗中影响最大的因素。

自测：一张图纵轴刻度为 1、10、100、1000，某指标的散点在图上近似一条直线，每 5 年上升一格。它每年大约增长多少？

约 58%。每 5 年乘 10，年增长倍数为 $10^{1/5} \approx 1.585$。对数坐标上的直线表示按固定倍数的指数增长，不是每年增加固定的量。

---

多核能效与可靠性挑战

同频下提升性能

动态功耗随频率近似按三次方增长（见 05 技术趋势与功耗墙），所以靠提高主频换性能的路已经走不通了。要在相同或相近的时钟频率下继续提升性能，只能从体系结构入手。

体系结构给出三条思路：

1. 提高执行单元本身的效率：频率不变，让执行单元（Execution Units）在每个周期内完成更多有用工作。
2. 提高执行单元的利用率：执行单元经常停下来等数据。用 L1 指令 Cache（L1 I$）、L1 数据 Cache（L1 D$）、L2 和 L3 Cache 提高访问速度和带宽，执行单元就不必每次都等内存。内存为什么慢见 04 系统框图与内存墙。
3. 指令调度（Instruction Scheduling）：硬件不变，只改变指令的执行顺序，就能填掉流水线里的空泡（bubble），提高吞吐。芯片里与之配套的是指令调度单元和退休单元（Retirement）。

现代 CPU 的芯片面积正是按这三类需求划分的：提升数据访问速度的 Cache，提升执行效率的执行单元，以及负责调度的调度与 Retirement 单元。

以 Intel Coffee Lake 为例，一颗芯片上集成了：

• 多个 Core（图中 6 个，上下各 3 个）；
• 位于核心之间的共享 L3 Cache 与环形互连（Shared L3 Cache & Ring Interconnect），核心通过环形总线访问共享的 L3，也通过它相互通信；
• System Agent 与内存控制器（含 DMI、显示和其他 I/O），以及顶部的 Memory Controller I/O；
• 占据右侧大片面积的核显（Processor Graphics）。

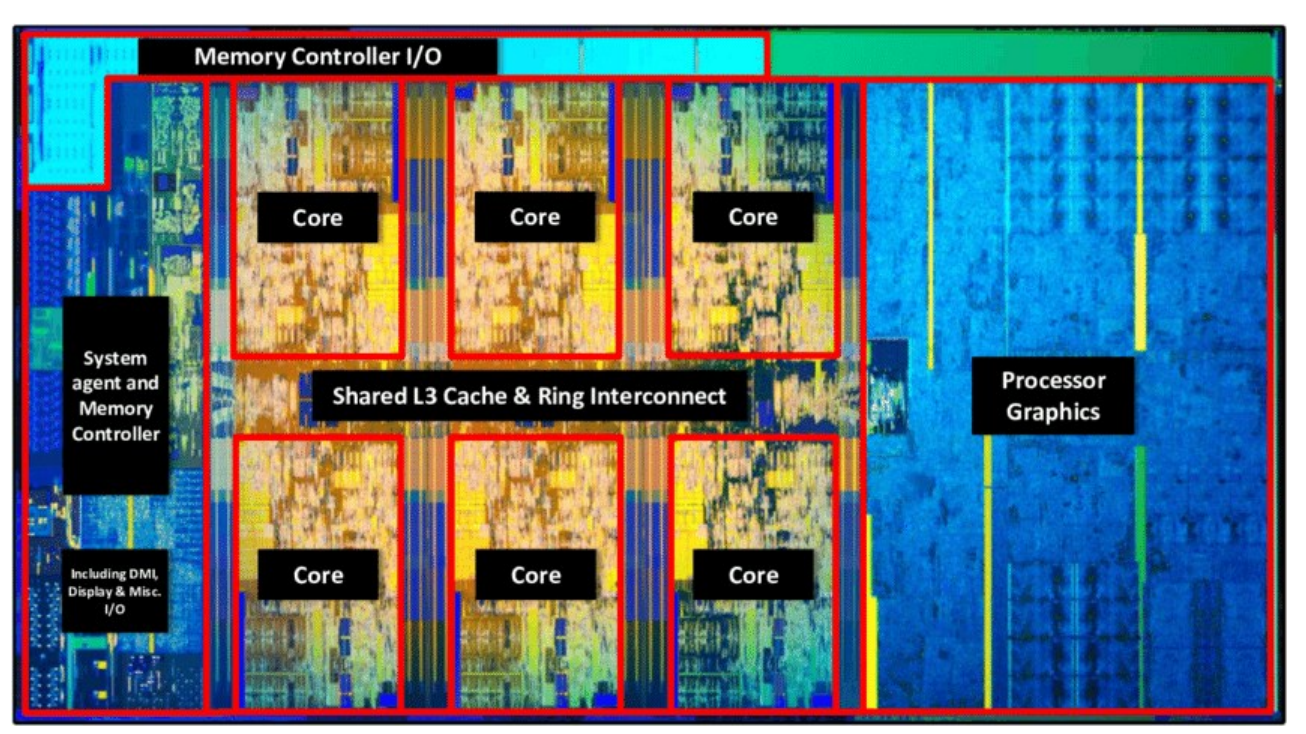

图：Intel Coffee Lake 芯片显微照片：多个核心、共享 L3 Cache 与环形互连、系统代理与内存控制器、核显。

多核系统的设计问题

另一条出路是增加核心数：单核性能涨不动，就用更多核心并行。但核心一多，下面这些问题就成了系统设计的核心。

芯片内：互连、一致性、调度与亲和性

1. 核间互连：核心之间怎样相连，带宽多高。对服务器尤其关键，因为服务器程序（比如科学计算）会用满所有核心，核心之间需要频繁通信。
2. Cache 一致性（Cache Coherence / Consistency）：为了访问方便，同一份数据会在多个核心的 Cache 中各存一个副本。某个核心修改了自己的副本，其他核心必须知道，否则它们会读到旧值。保证所有副本始终正确，需要核心之间相互通信。
3. 跨核调度与同步：线程如何分配到不同核心，核心之间如何同步和通信。
4. Cache 亲和性（Cache Affinity）：数据缓存在 A 核的 Cache 里，B 核却要用它。这时要么把数据搬过去，要么远程访问 A 核的 Cache，两种做法都有额外开销。所以调度线程时，要考虑它的数据在哪个核心上。

芯片外：内存与存储

跳出 CPU 芯片看整个系统，内存（DRAM）和外存（SSD，经 PCIe 连接）也被所有核心共享：

• DRAM 被所有核心共享后，如何处理更大的内存占用（memory footprint）？
• 核心数增加，对 I/O 和数据访问带宽的需求也随之增加。如何让存储性能跟上核数，并且能被多个核心共享？

数据中心能效

衡量计算机系统不能只看性能，能耗同样重要。数据中心规模扩大后，曾有预测说到 2025 年数据中心会消耗全球电力的 1/5。

实际数据（Masanet 等，Science 2020）：2010–2018 年，全球数据中心计算实例增长约 550%，用电量只增长约 6%。 实例数大幅增加，总用电量几乎不变，说明单位计算的能耗在随时间下降。

散热也是成本。设备一发热就必须降温，所以数据中心常建在寒冷、靠水或山洞里的地点，比如北极圈附近、海底、河边，或苹果建在贵州山洞中的数据中心。实验室里可以没人吹空调，但机器必须有空调，否则容易坏。

提升能效的五类手段

能效的提升可以来自器件、计算、存储、散热和软件五个层面。

手段	作用层面	原理
晶体管工艺进步	器件	制程缩小，元器件距离缩短，频率可以更高；导通电压降低，功耗下降
异构计算（GPU、FPGA、加速器）	计算	为特定任务优化内部计算单元，性能更高、功耗更低
新型存储器件	存储	介于 DRAM 与 SSD 之间，弥补两者的缺点
冷却（Cooling）	散热	用水、低温等自然冷源代替空调，省电
虚拟化（Virtualization）	软件	把同一硬件分给不同用户分时复用，避免设备空转

工艺：用 $A_{\mathrm{chip}}$ 表示芯片面积，$\ell$ 表示制程特征尺寸，则 $A_{\mathrm{chip}}\propto\ell^2$，即芯片面积大致与制程的平方成正比。每进一代，制程的平方约减半：$3^2 = 9$，$9/2 \approx 4 \approx 2^2$，所以 3 nm 到 2 nm 正好是一代。 制程缩小有两个好处：

1. 元器件靠得更近，可以跑在更高频率上（道理和”DRAM 离 CPU 近频率就能更高”相同）。
2. 开关所需的电压降低，功耗随电压的平方下降。

异构计算：CPU 适合操作系统和顺序执行的任务，GPU 适合矩阵乘法这类并行计算。此外还有 FPGA、DSP，以及 NPU、DCU 等各种”xPU”。它们都针对特定任务优化了内部计算单元，所以效率更高、功耗更低。

新型存储：例如 Intel 傲腾（Optane），一种介于 DRAM 和 SSD 之间的介质。它已经停产，但停产是因为公司经营原因，而不是技术不好。数据库领域对它需求很大，国内有公司在接手做类似产品。

虚拟化：硬件按峰值负载设计，但负载大致符合 80/20 规律：约 20% 的时间很忙，80% 的时间空闲。虚拟化把同一硬件分给使用时间错开的多个用户，提高复用率，减少空转浪费的能耗。

可靠性与 NAND 闪存噪声

可靠性是性能和功耗之外的另一个系统指标。计算出错也会发生：GPU 长时间运行时，HBM 会发生位翻转（1 变成 0），芯片本身也有难以测出的 bug，出错后往往要整机重启。另一个数据是：昇腾芯片连续运行一年，约有 18% 的概率发生故障。 但可靠性最受重视的地方是存储：计算出错，重启重跑即可；存储中的数据一旦出错或丢失，往往无法恢复，后果是灾难性的。

容量与可靠性的矛盾

NAND 闪存应用越来越广（消费级 → 客户端 → 企业级），制程从约 100 nm（2007 年）缩到约 10 nm（2014 年），价格从约 $10/GB 降到 $1/GB，再到 $0.35/GB。 SSD 容量也从十几年前的 10–16 GB 增长到单盘最高约 512 TB。代价是可靠性下降。

闪存单元用浮栅（Floating Gate）中存储的电子数表示数据，浮栅与沟道之间由氧化层（Oxide）隔开。单元越小、氧化层越薄、电子越少，闪存的噪声就越大。 主要噪声源有四种：

1. 电荷陷阱（Charge Trap）：由反复编程/擦除（P/E cycling）引起的结构老化。比如本应存入 100 个电子，老化后只存进 90 个，读出的值就错了。
2. 单元间干扰（Cell-to-Cell Interference）：大量单元由字线（WL）和位线（BL）组织成阵列，向一个单元写数据时会干扰相邻的受害单元（victim cell）。
3. 随机电报噪声（Random Telegraph Noise, RTN）：随机出现的扰动，例如宇宙射线恰好击中存储单元导致出错，这类错误无法恢复。
4. 保持噪声（Retention Noise）：即使什么都不做，电子也会随时间从浮栅中泄漏，数据逐渐出错。

flowchart LR
  A[单元更小 / 氧化层更薄 / 电子更少] --> N[闪存噪声增大]
  N1[电荷陷阱 Charge Trap<br/>P/E 循环导致] --> R
  N2[单元间干扰<br/>Cell-to-Cell Interference] --> R
  N3[随机电报噪声 RTN] --> R
  N4[保持噪声 Retention<br/>电子从浮栅泄漏] --> R
  N --> R[原始误码率 RBER 升高]

纠错码（ECC）

原始误码率（Raw Bit Error Rate, RBER）指不经纠错、直接从闪存读出时的出错比例。不可纠正误码率（Uncorrectable Bit Error Rate, UBER）指经过 ECC 纠错后仍然错误的比例。纠错码（Error Correction Code, ECC）的任务是把前者压到后者的目标值以下。

ECC 起作用之前，还可以先优化读电压（$V_{\rm READ}$）来降低 RBER 本身。图左：随着 P/E 次数（0k–9k）和保存时间（0–12 周）增加，默认读电压下的最大 RBER 从约 $2\times10^{-4}$ 升到约 $3\times10^{-2}$；采用优化读电压后，最大 RBER 只升到约 $2\times10^{-3}$，大约低一个数量级。

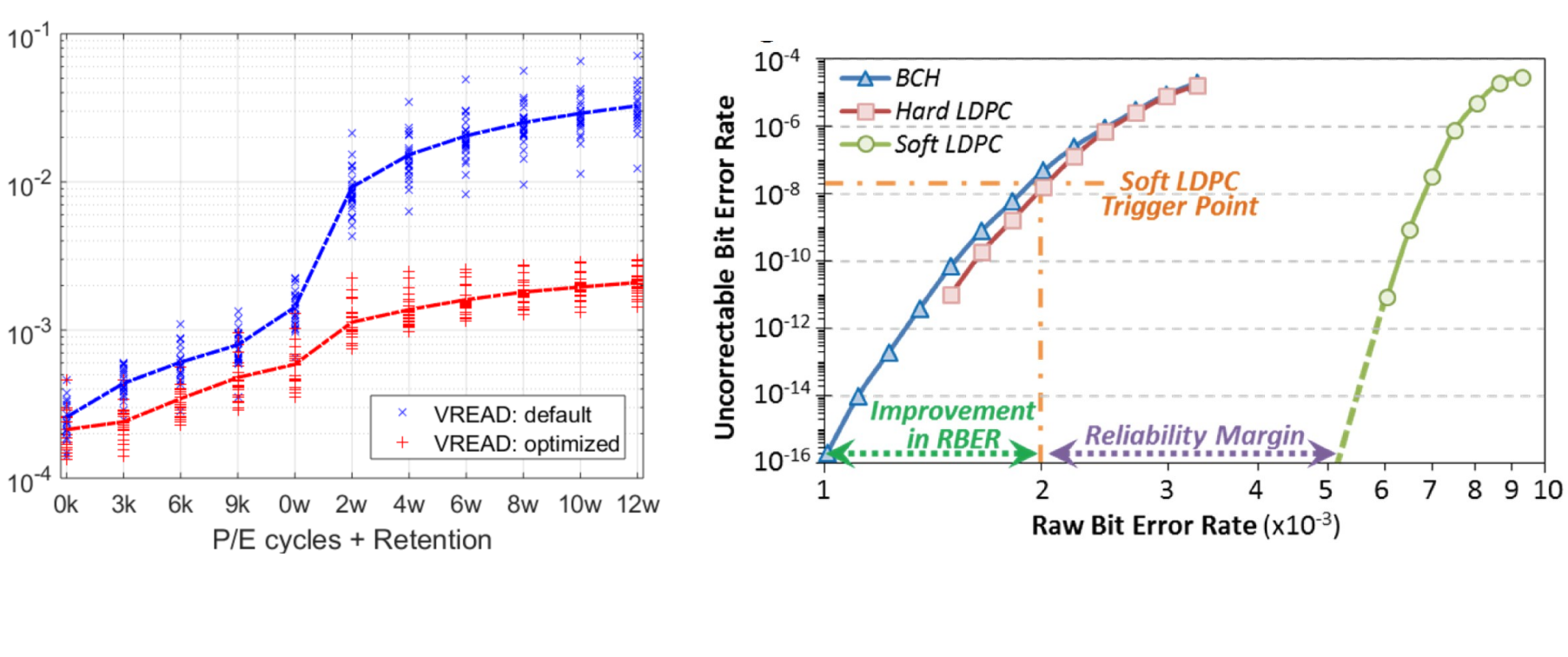

图：左：P/E 次数与保持时间增加时最大 RBER 上升，优化读电压（红）明显低于默认（蓝）；右：BCH、Hard LDPC、Soft LDPC 的纠错后误码率随 RBER 变化，标出改进幅度与可靠性裕量。

BCH 与 LDPC

SSD 中常用的两类 ECC 都来自通信领域：

编码	解码速度	纠错能力	能容忍的 RBER（图右）
BCH	快	较弱	最低
Hard LDPC（硬判决）	较慢	强	略高于 BCH；到约 $2\times10^{-3}$（触发点）就不够用
Soft LDPC（软判决）	最慢（额外计算）	最强	约 $5\times10^{-3}$ 以内 UBER 仍低于 $10^{-16}$，约 $7\times10^{-3}$ 时才升到 $10^{-8}$

读图右的方法：横轴是 RBER（单位 $10^{-3}$），纵轴是 UBER。曲线越靠右，说明在更高的原始误码率下仍能保持低 UBER，纠错能力越强。

1. BCH 和 Hard LDPC 的曲线靠左，RBER 一升高，UBER 就迅速变差。
2. 在 RBER 约 $2\times10^{-3}$ 处（Soft LDPC 触发点），硬判决已经不够用，改用软判决 LDPC。软判决读取更多信息、做更多计算，纠错能力更强。
3. 软判决 LDPC 的曲线大约到 $5\times10^{-3}$ 才开始抬升。从触发点到这个位置的区间叫可靠性裕量（Reliability Margin）。
4. 图中从 $1\times10^{-3}$ 到 $2\times10^{-3}$ 的区间标为 “Improvement in RBER”，表示从 BCH 的可用边界到软判决触发点之间获得的 RBER 容忍度提升。

体系结构评价一个系统时要同时考虑性能、功耗、可靠性，以及面积和复杂度等指标。

自测：某 SSD 老化后 RBER 升到 $5\times10^{-3}$，一个 4 KB 页平均有多少错误位？只用 BCH 能否达到 UBER $10^{-15}$？

约 $32768\times5\times10^{-3}\approx164$ 个错误位。不能：BCH 曲线在 RBER 超过约 $1\times10^{-3}$ 后，UBER 就高于 $10^{-16}$ 并迅速恶化，到 $5\times10^{-3}$ 时已远超 $10^{-15}$。必须用软判决 LDPC，$5\times10^{-3}$ 大约在它的可靠性裕量边缘，或者先通过优化读电压降低 RBER。

自测：一个服务器程序在 32 核上做科学计算，核心之间频繁交换中间结果。处理器 A 核多，但核间带宽约 6 GB/s；处理器 B 核少，但互连宽。选哪个？

一般选 B。这个负载的瓶颈是核间通信：6 GB/s 比一块 SSD（7–14 GB/s）还慢，比一个 DRAM 通道（约 50 GB/s）低一个数量级，核心越多，等待通信的时间越长。桌面负载核间通信少，A 才显得更强。

自测：一个线程从核 0 迁移到核 3 后突然变慢，但两个核的频率和负载都相同。可能的原因是什么？

Cache 亲和性。线程的工作集仍缓存在核 0 的私有 Cache 中，迁移后核 3 要么把数据重新搬过来，要么远程访问核 0 的 Cache，两种做法都有额外开销。如果核 0 上还有数据被修改过，还会引发一致性通信。调度时尽量把线程留在数据所在的核心上。

---

本讲小结

概念主线

flowchart TB
  D["体系结构：应用与工艺之间的抽象层<br/>ISA / 微架构 / RTL"] --> B["三类模块：逻辑 / 状态 / 互连"]
  D --> Q["工程学科：量化权衡，没有最优解"]
  B --> MB["主板互连：北桥并入 CPU、南桥争用、串行取代并行"]
  MB --> MW["系统框图：所有设备经过内存，形成内存墙"]
  T["技术趋势：CPU 指数增长，DRAM 速度增长慢"] --> MW
  T --> PW["功耗墙：提频同时升压，功耗急增"]
  PW --> S["体系结构出路：同频提性能、多核"]
  S --> C["新问题：互连、一致性、能效、可靠性"]
  Q --> C

两堵“墙”分别来自状态与逻辑：内存墙是存储跟不上计算，功耗墙是计算本身不能再靠提频加速。两者都把问题推回体系结构，需要用 Cache、调度、多核、异构和 ECC 等手段，在性能、功耗、面积与可靠性之间重新权衡。

核心公式

公式	含义	所在章节
$P \approx \tfrac12 C V^2 A f$	动态功耗；$C$ 电容（F），$V$ 电源电压（V），$A$ 活动因子，$f$ 时钟频率（Hz）	05 技术趋势与功耗墙
$P \propto V^2 f \propto f^3$	假设 $f \propto V$ 时，功耗约与频率（性能）的三次方成正比	05 技术趋势与功耗墙
$A_{\mathrm{chip}}\propto\ell^2$	$A_{\mathrm{chip}}$ 为芯片面积，$\ell$ 为制程特征尺寸；工艺每进一代面积约减半；$12^2/3^2 = 16$	06 多核能效与可靠性挑战
页错误位数 $= 32768 \times \mathrm{RBER}$	4 KB 页，RBER $3\times10^{-3}$ 时约 98 位；ECC 目标 UBER $10^{-15}$	06 多核能效与可靠性挑战
