性能与RISC-V指令集

本讲回答两个问题：怎样定量地说清一台计算机“有多快”，以及软件与硬件之间靠什么“语言”对话。前三章从响应时间、吞吐量和时钟出发，推导性能铁律 $T_{\mathrm{CPU}}=\mathrm{IC}\times\mathrm{CPI}\times\mathrm{CC}$，再讨论跨程序汇总性能的正确平均方法和 Amdahl 定律；后五章从 ISA 作为软硬件契约与 CISC/RISC 之争出发，系统介绍 RISC-V 的指令格式、算术与访存、分支与过程调用、原子同步和寻址方式。阅读前需要熟悉二进制/十六进制、补码与符号扩展，最好在 ICS 中接触过一种汇编语言（如 Y86/x86）和函数调用栈。

性能指标与时钟

为什么需要性能指标

评价计算机系统要同时看性能、功耗、可靠性，以及面积、复杂度等多个维度；本节先解决其中最基本的一个问题：怎样用数字说清“哪台机器更快”。没有统一的度量，“这台更好”“这个设计更优”都无从比较。

性能比较出现在两种场景中：

1. 购买视角（purchasing perspective）：面对一组现成机器，要选出
   • 性能最好的；
   • 成本最低的；
   • 性价比（cost/performance）最好的。
2. 设计视角（design perspective）：面对若干设计选项（例如加入一项新设计），要判断哪一项
   • 带来的性能提升最大；
   • 成本（复杂度、开销）最低；
   • 使整个系统性价比最高。

两种视角都需要两样东西：比较基准（basis for comparison）和评价指标（metric for evaluation）。学习本课程的目标，是理解体系结构中有哪些因素决定系统整体性能，以及这些因素各自的相对重要性和代价。 这些因素如何定量地组合成执行时间，见 02 CPI与性能铁律；性价比与跨程序的汇总方法见 03 性能汇总与Amdahl定律。

响应时间与性能（Response Time）

单个用户最关心的是“我的这个任务要等多久”，因此第一个指标直接度量单个任务所花的时间。

响应时间（response time），也叫执行时间（execution time）或延迟（latency），是一个任务从开始到完成之间经过的时间，回答“做一次 X 要多长时间”。 它对单个用户最重要。

时间越短越好，而“性能”习惯上越大越好，所以把性能定义为执行时间的倒数：

这里 $T_X$ 是机器 X 执行该任务的时间，$\Pi_X$ 是按响应时间定义的性能。于是“最大化性能”与“最小化执行时间”是同一件事。

吞吐量（Throughput）

数据中心有大量服务器同时处理大量任务，管理者关心的不是某一个任务多快完成，而是单位时间内总共完成多少工作。

吞吐量（throughput）是给定时间内完成的工作总量（例如每小时完成的任务数），回答“多久能做一次 X / 多频繁地做 X”。 以下用 $Q$ 表示吞吐量，用 $L$ 表示单个任务的延迟。它关注多个任务的整体产出，对数据中心管理者最重要。

响应时间与吞吐量的关系

两者的关系是单向的：

• 缩短响应时间 ⇒ 几乎总能提高吞吐量：每个任务完成得更快，单位时间内自然能完成更多任务。
• 提高吞吐量 ⇏ 缩短响应时间：提高吞吐量的方法不止一种。例如改用性能较弱的服务器但多部署几台，总吞吐量上升，而每台服务器完成单个任务的时间反而变长了。

这个例子说明吞吐量和延迟是两个独立的指标，不能互相推出。流水线 CPU 正是同一个道理：一条指令的延迟不变，但多条指令重叠执行，提高了单位时间完成的指令数。

“快 n 倍”的定义（Comparing Performance）

有了性能的定义，就可以给“X 比 Y 快多少”一个精确含义，避免日常说法带来的歧义。

“X 比 Y 快 $n$ 倍”（X is $n$ times faster than Y）的定义是：

即 Y 的执行时间除以 X 的执行时间等于 $n$。由于性能是时间的倒数，性能之比恰好等于时间的反比。

同理，“X 的吞吐量是 Y 的 $n$ 倍”（throughput of X is $n$ times that of Y）定义为：

即 X 单位时间完成的任务数除以 Y 单位时间完成的任务数，同样直接等于 $n$。

时钟周期与时钟频率（Clock Cycle and Clock Rate）

硬件靠注入的时钟驱动，每个时钟周期执行一步动作，所以在体系结构里通常不用秒、小时等绝对时间来度量任务，而是数它用了多少个时钟周期。时钟周期因此是体系结构中最基本的时间单位。

时钟频率（clock rate，CR，单位 MHz、GHz）是每秒的时钟周期数；时钟周期（clock cycle time / clock period，CC）是一个周期的时长。二者互为倒数：

下图中一个时钟周期是时钟波形相邻两个同向边沿之间的时间。

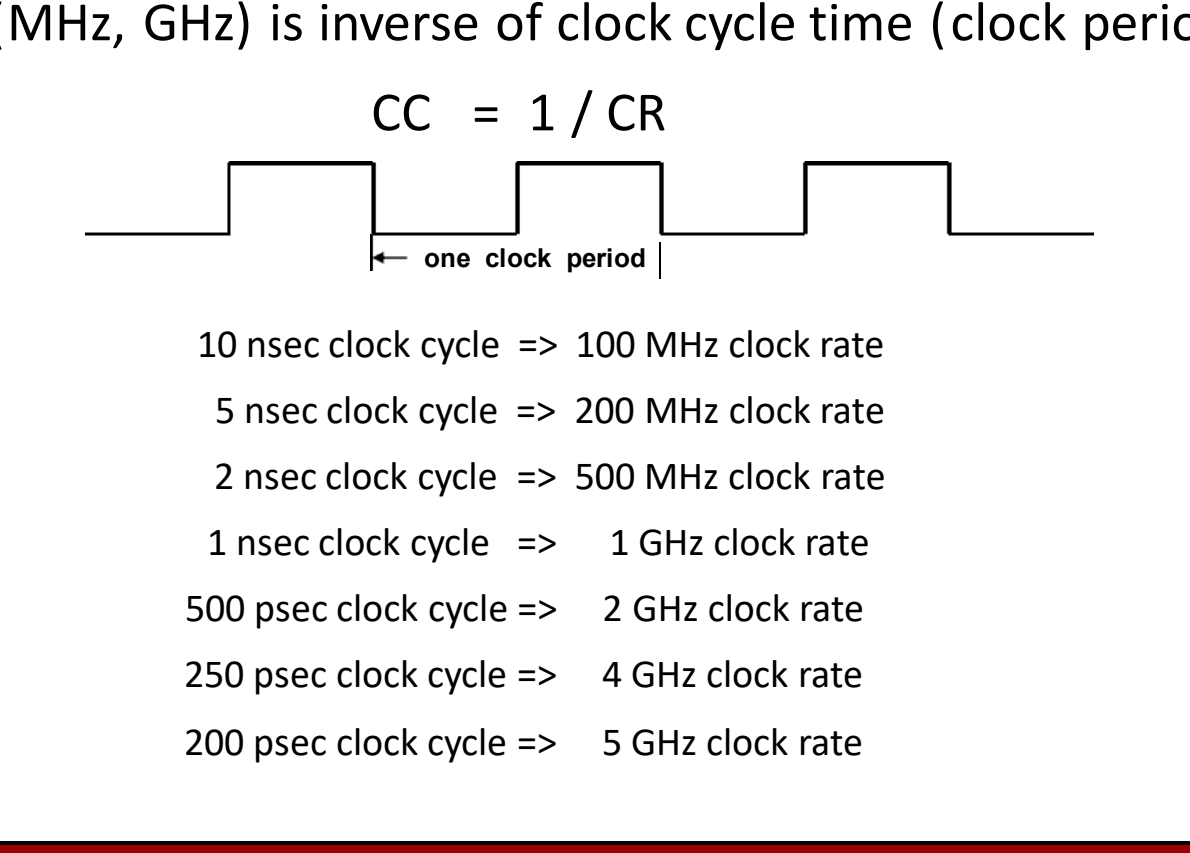

图：时钟波形中一个时钟周期 $\mathrm{CC}$ 与频率 $\mathrm{CR}$ 互为倒数，下方列出 10 ns↔100 MHz 到 200 ps↔5 GHz 的换算。

常用换算（$1\,\text{ns} = 10^{-9}\,\text{s}$，$1\,\text{ps} = 10^{-12}\,\text{s}$）：

换算方法：周期以 ns 为单位时，$\mathrm{CR}(\mathrm{GHz})=1/\mathrm{CC}(\mathrm{ns})$。例如 $\mathrm{CC} = 250\,\text{ps} = 0.25\,\text{ns}$，$\mathrm{CR} = 1/0.25 = 4\,\text{GHz}$。

以周期计时后，程序的执行时间就可以写成“周期数 × 周期时长”。周期数又取决于指令数和每条指令平均所需周期数（不同指令耗时不同），这一完整关系即性能铁律，见 02 CPI与性能铁律。

CPI与性能铁律

每条指令的时钟周期数（CPI）

只知道时钟频率还算不出程序运行多久，因为不同指令执行所需的时间并不相同：有的指令一个周期就完成，有的（如乘法、访存）要多个周期。于是需要一个量把”程序有多少条指令”和”程序花多少个周期”联系起来。

一种看待执行时间的方式是：将执行的指令条数乘以每条指令的平均时间，得到总执行时间。换成周期来表述：

其中 $C_{\mathrm{tot}}$ 是总时钟周期数，$\mathrm{IC}$ 是动态执行的指令条数。每条指令的时钟周期数（Clock cycles Per Instruction, CPI）是每条指令执行平均所需的时钟周期数。

CPI 的主要用途是比较同一 ISA 的两种不同实现：同一 ISA、同一程序编译出的指令数相同，此时不必比较整个程序花了多少周期，只看平均 CPI 就能比较两颗 CPU 的微架构好坏。若 ISA 不同，指令数本身就不同，单看 CPI 会产生误导。

CPI 是按指令类别给出的。例如某实现中三类指令的 CPI 为：

不同类别 CPI 不同，是因为各类指令走的硬件不同：乘法单元完成一次运算比加法单元耗时更长，分支则由单独的单元处理。 所以”平均 CPI”必须考虑各类指令各占多少。

有效 CPI 与指令组合（Effective CPI, Instruction Mix）

既然每类指令 CPI 不同，整个程序的平均 CPI 就取决于各类指令出现得多频繁。

有效 CPI（overall effective CPI）是按各类指令的执行占比对其 CPI 加权平均的结果：

其中：

• $w_i=\mathrm{IC}_i/\mathrm{IC}$：第 $i$ 类指令的动态执行占比，$\sum_i w_i=1$；其中 $\mathrm{IC}_i$ 始终表示该类指令的条数；
• $\mathrm{CPI}_i$：第 $i$ 类指令平均每条所需的时钟周期数；
• $n$：指令类别数。

指令组合（instruction mix）是指令在一个或多个程序中的动态出现频率的度量。有效 CPI 随指令组合而变：同一颗 CPU 跑访存密集的程序和跑计算密集的程序，有效 CPI 可能差很多。

改用第 $i$ 类指令的条数 $\mathrm{IC}_i$ 加权时，求和得到的就是程序的总周期数，于是可直接写出按类别展开的 CPU 时间公式：

求和对每一类指令进行：$\mathrm{IC}_i$ 是程序中这类指令有多少条，$\mathrm{CPI}_i$ 是执行一条这类指令要多少周期。

每周期指令数（IPC）

CPI 越大性能越差，这个方向不够直观；工业界更常用它的倒数。

每周期指令数（Instructions Per Cycle, IPC）是每个时钟周期平均执行的指令条数：

IPC 越大性能越好。

两个 IPC 怎样跨程序求平均（不能直接算术平均）属于性能汇总问题，见 03 性能汇总与Amdahl定律。

性能铁律（Iron Law of Performance）

响应时间是最可靠的性能度量（定义见 01 性能指标与时钟），但要改进它，需要把它拆成可以分别优化的因子。

记 $T_{\mathrm{CPU}}$ 为 CPU 执行时间，$\mathrm{CC}$ 为时钟周期。CPU 时间首先等于周期数乘以周期长度，再把周期数拆成指令数 × CPI：

写成量纲形式，三个因子的单位约掉后正好是”秒/程序”：

这个式子称为性能铁律（“iron law” of performance）。 若题目给的是频率而非周期，用 $\mathrm{CC}=1/\mathrm{CR}$（$\mathrm{CR}$ 为时钟频率）代入，即 $T_{\mathrm{CPU}}=\mathrm{IC}\times\mathrm{CPI}/\mathrm{CR}$。

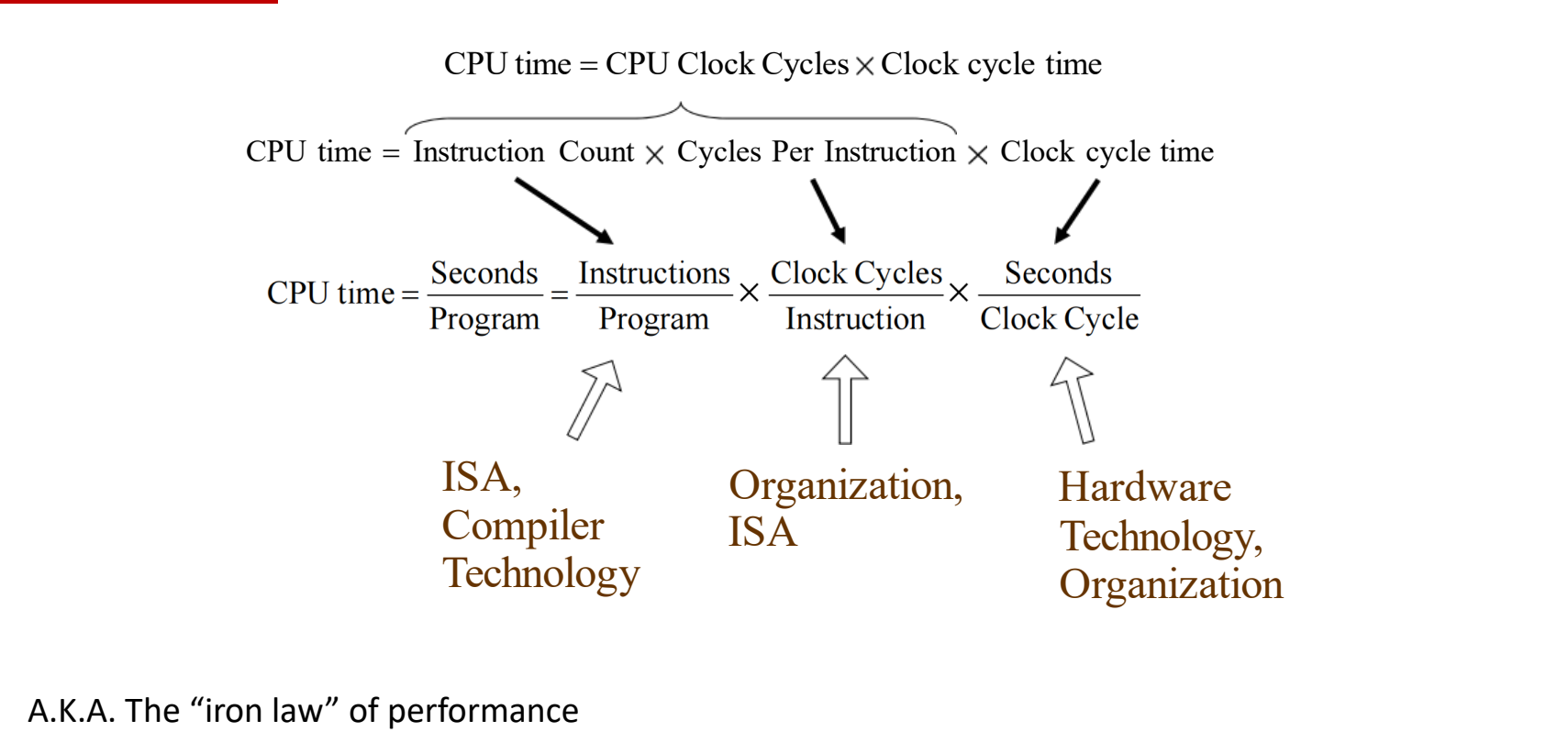

图：性能铁律 $T_{\mathrm{CPU}}=\mathrm{IC}\times\mathrm{CPI}\times\mathrm{CC}$，箭头标出各因子分别受 ISA/编译器、组织/ISA、硬件工艺/组织影响。

各因子受什么影响

flowchart LR
  ISA[指令集 ISA] --> IC[指令数 IC]
  CMP[编译器技术 Compiler] --> IC
  ISA --> CPI[每指令周期 CPI]
  ORG[组织 Organization] --> CPI
  ORG --> CC[时钟周期 Clock cycle time]
  TECH[硬件工艺 Hardware Technology] --> CC
  IC --> T[CPU 执行时间]
  CPI --> T
  CC --> T

1. 指令数 IC ← ISA、编译器：同一段逻辑在不同 ISA 上翻译出的指令条数不同；编译器优化方向不同，生成的指令数也不同。例如循环展开（loop unrolling）把循环体复制多份，改变了程序的指令数。
2. CPI ← ISA、组织：指令集越复杂，单条指令可能需要越多周期；同样的任务，内部组织（微架构）若把它拆成更少的步骤，CPI 就小，拆成更多步骤，CPI 就大。
3. 时钟周期 ← 组织、工艺：时钟周期必须长到足以让一个周期内的全部工作完成，否则这个周期不能用。内部组织越复杂，单周期要做的事越多，周期越长；工艺制程越先进，电路越快，周期可缩短。

为什么说架构师在做权衡

ISA 和组织都同时作用于两个因子，而且方向可能相反：

• 一套更复杂的 ISA 可能减少指令数，却让每条指令CPI 增大，乘起来未必有收益；
• 组织上的改动可能提高时钟频率，但为此要求每个周期内做的事更少，导致 CPI 上升，一项提升、另一项下降。

因此单独优化某一个因子往往没用，因为它会牵连另一个因子。计算机架构师真正做的事，是在 IC、CPI、时钟周期三者之间不断权衡（trade-off），寻找总乘积最小的最佳点。

用铁律计算（Worked Examples）

开车类比

从 SIT 开车到 Sinchon（韩国仁川到首尔），把铁律的三项对应到开车上：

每转前进距离 $=1000\ \text{m}/5250\approx0.19\ \text{m}$。单位逐项约掉，最后剩下”分钟”，与 $T_{\mathrm{CPU}}$ 公式约掉剩”秒/程序”同理。

CPU 实例

指令组合改进例题

铁律的价值在于：当 IC 和时钟周期不变时，只需比较有效 CPI，就能评估各种微架构改进谁更划算。

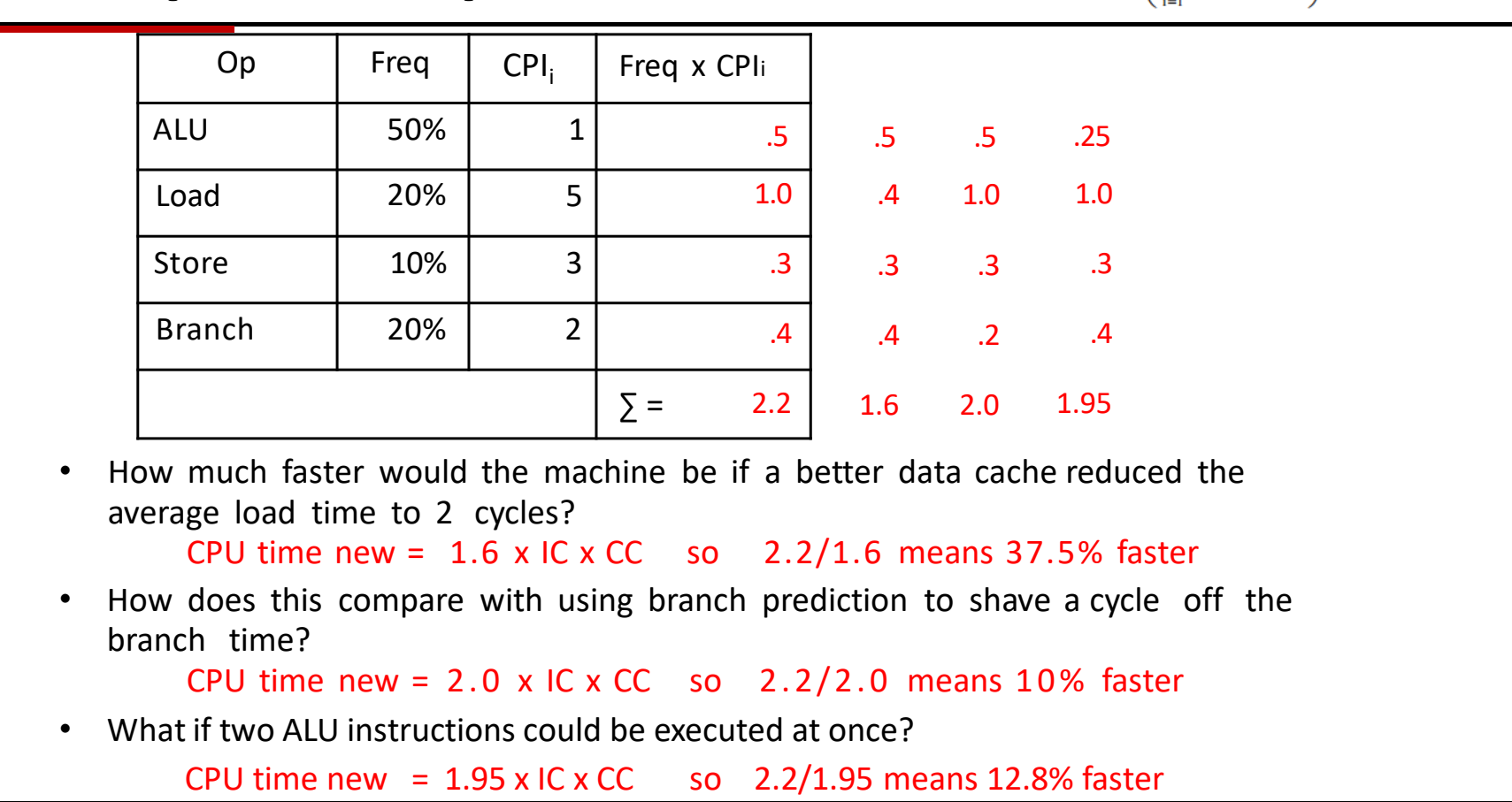

某机器的指令组合如下，$T_{\mathrm{CPU}}=\left(\sum \mathrm{IC}_i\times\mathrm{CPI}_i\right)\times\mathrm{CC}$：

基准：$T_{\mathrm{CPU}}=2.2\times\mathrm{IC}\times\mathrm{CC}$（CC 为时钟周期）。用 $T_{\mathrm{CPU}}^{\prime}$ 表示改进后的时间。下面三个改进都不改变 IC 和 CC，所以加速比就是新旧 CPI 之比。

图：指令组合例题：基准 $\sum_i w_i\mathrm{CPI}_i=2.2$（$w_i$ 为执行占比），三种改进分别得 1.6、2.0、1.95，对应快 37.5%、10%、12.8%。

三者对比：改进 Load 收益最大，因为 Load 的 $w_i\mathrm{CPI}_i$ 贡献（1.0）在总 CPI 中占比最高；ALU 虽然占比 50%，但 CPI 本来就只有 1，砍半也只省 0.25。改进应优先瞄准乘积贡献最大的那一类，而不是出现最频繁的那一类。“快 n 倍”的严格定义见 01 性能指标与时钟；这里的”快 x%“指时间比减 1。

性能汇总与Amdahl定律

跨程序汇总性能（Summarizing Performance）

“X 比 Y 快 $n$ 倍”只对一个程序有明确含义（定义见 01 性能指标与时钟）。一旦涉及多个程序，就会出现这样的情况：X 在程序 A 上比 Y 快 10 倍、在 B 上快 1.5 倍，而 Y 在 C 上比 X 快 2 倍、在 D 上快 3 倍。 那么 X 和 Y 谁的性能更好、该买哪台？这需要一种把多个程序的结果汇总成一个数的方法，而不同的汇总方法会给出不同的答案。

算术平均（Arithmetic Mean）

算术平均执行时间就是把各程序的执行时间相加再除以程序个数；记第 $i$ 个程序的执行时间为 $T_i$：

它的问题是偏向运行时间长的程序：一个程序若指令数多、跑得久（例如 2 B 条指令对 0.5 B 条），它在总和中占的分量就大，短程序上的差别几乎被淹没。

加权算术平均（Weighted Arithmetic Mean）

加权算术平均给每个程序一个权重 $w_i$（$\sum w_i = 1$）：

它的好处是能突出更重要的程序；但问题随之而来——权重该怎么定？权重没有客观标准，而换一组权重就可能让另一台机器看起来更好。

归一化执行时间与几何平均（Geometric Mean）

为了消除”长程序权重大”的影响，常见做法是先把每个程序的执行时间除以某台参考机（reference machine）上的执行时间，得到归一化执行时间（normalized execution time），记为 $r_i=T_i/T_{R,i}$，其中 $T_{R,i}$ 是参考机的执行时间，再对这些比值求平均。这时出现一个关键事实，即 算术平均的加速比 ≠ 加速比的算术平均（Speedup of arithmetic means $\ne$ arithmetic mean of speedups）。

对归一化执行时间应使用几何平均（geometric mean）：

即把 $n$ 个归一化时间相乘再开 $n$ 次方。它有一个很好的性质：无论选哪台机器作参考机，比较结论都一致（consistent whatever the reference machine）。因此，不要对归一化执行时间使用算术平均。

几何平均之所以与参考机无关，是因为比值的乘积可以拆开：机器 X 与 Y 的几何平均之比为

参考机的时间 $T_{R,i}$ 在分子分母中完全约掉。

平均 CPI 与调和平均 IPC

在体系结构研究中做比较时，往往两个 CPU 跑的是同一个（或同一组）程序、时钟频率也相同，此时由性能铁律可知执行时间只取决于 CPI，因此可以直接比较 CPI，而且更常用它的倒数 IPC（CPI、IPC 的定义见 02 CPI与性能铁律）。 问题是：多个程序的 CPI 或 IPC 该怎么平均？

用 $\overline{\mathrm{CPI}}$ 表示平均 CPI，$\overline{\mathrm{IPC}}$ 表示其倒数对应的平均 IPC。平均 CPI 直接用算术平均：

但如果把 IPC 也这样算术平均，

结果不等于 1/平均 CPI，也就不再与运行时间保持一致。要让平均 IPC 仍与运行时间相符，必须用调和平均（harmonic mean）。

记调和平均算子为 $\operatorname{H}$。调和平均是”倒数关系量的平均”（average of inverse relationships）：先对各值取倒数，求算术平均，再取倒数：

推导：平均 IPC 等于 IPC 的调和平均

由 $\mathrm{IPC}=1/\mathrm{CPI}$ 出发逐步代换：

1. 第一步：平均 IPC 定义为平均 CPI 的倒数。
2. 第二步：代入平均 CPI 的算术平均式，把分母中的 $1/N$ 翻到分子。
3. 第三步：用 $\mathrm{CPI}_i = 1/\mathrm{IPC}_i$ 替换，恰好得到调和平均的形式。

flowchart TD
  Q{要平均的量是什么?} -->|原始执行时间| AM[算术平均 / 加权算术平均]
  Q -->|归一化执行时间、加速比| GM[几何平均 GM]
  Q -->|CPI| AMC[算术平均 A.M.]
  Q -->|IPC| HM[调和平均 H.M.]

Amdahl 定律（Amdahl’s Law）

一项改进往往只能加速系统的一部分，而不是全部（What if enhancement does not enhance everything?）。Amdahl 定律回答的就是：局部的加速对整体性能到底有多大影响。

先回顾加速比（speedup）的定义：记改进前后的执行时间为 $T_{\mathrm{old}}$、$T_{\mathrm{new}}$，整体加速比为 $S_{\mathrm{tot}}$：

当改进只能在部分时间内起作用时，分母是”在可能之处使用改进后的执行时间”（Execution Time using Enhancement when Possible），分子是”完全不使用改进的执行时间”。

推导

设 $F$ 为原执行时间中可以被改进的比例，$S$ 为这部分自身的加速比。

1. 不可改进部分：占原时间的 $1-F$，改进后不变。
2. 可改进部分：占原时间的 $F$，改进后缩短为 $F/S$。
3. 新执行时间：两部分相加

4. 整体加速比：把 $T_{\mathrm{old}}$ 移到左边并取倒数

加速常见情况（Make the Common Case Fast）

Amdahl 定律最直接的推论是：让常见情况变快。比较两种改进：

把只占 10% 时间的部件加速 20 倍，整体只快约 10.5%；而把占 90% 时间的部分只加速 20%，整体反而快约 17.6%。

这与局部性原理（principle of locality）相呼应：程序大约 90% 的时间花在 10% 的代码上。 这 10% 的代码量虽小，却占了大部分时间，优化它收益最高；反过来，一项改进即使对 80% 的代码都有效，只要那部分代码不是瓶颈，整体收益也很小。

收益递减（Diminishing Returns）

如果反复只优化同一部分，每一代的收益会越来越小，这就是收益递减（diminishing returns）。 设程序由绿色阶段（Green Phase）和蓝色阶段（Blue Phase）组成；$F_{\mathrm{g}}$ 和 $S_{\mathrm{g}}$ 分别表示绿色阶段的时间占比与局部加速比：

1. 第 1 代 → 第 2 代：绿色阶段占总时间 $F_{\mathrm{g}}=1/2$，将其加速 $S_{\mathrm{g}}=2$。 新时间 $=\tfrac12+\tfrac14=\tfrac34$，$S_{\mathrm{tot}}=\dfrac{1}{(1-\tfrac12)+\tfrac{1/2}{2}}=\dfrac{1}{0.75}=1.33$。
2. 第 2 代 → 第 3 代：在第 2 代中绿色只剩 $\tfrac{1/4}{3/4}=\tfrac13$，再加速 2 倍。 $S_{\mathrm{tot}}=\dfrac{1}{(1-\tfrac13)+\tfrac{1/3}{2}}=\dfrac{1}{5/6}=1.2$。
3. 继续下去：绿色占比越来越小，蓝色逐渐成为主导，同样的”2 倍”带来的整体提升不断下降。

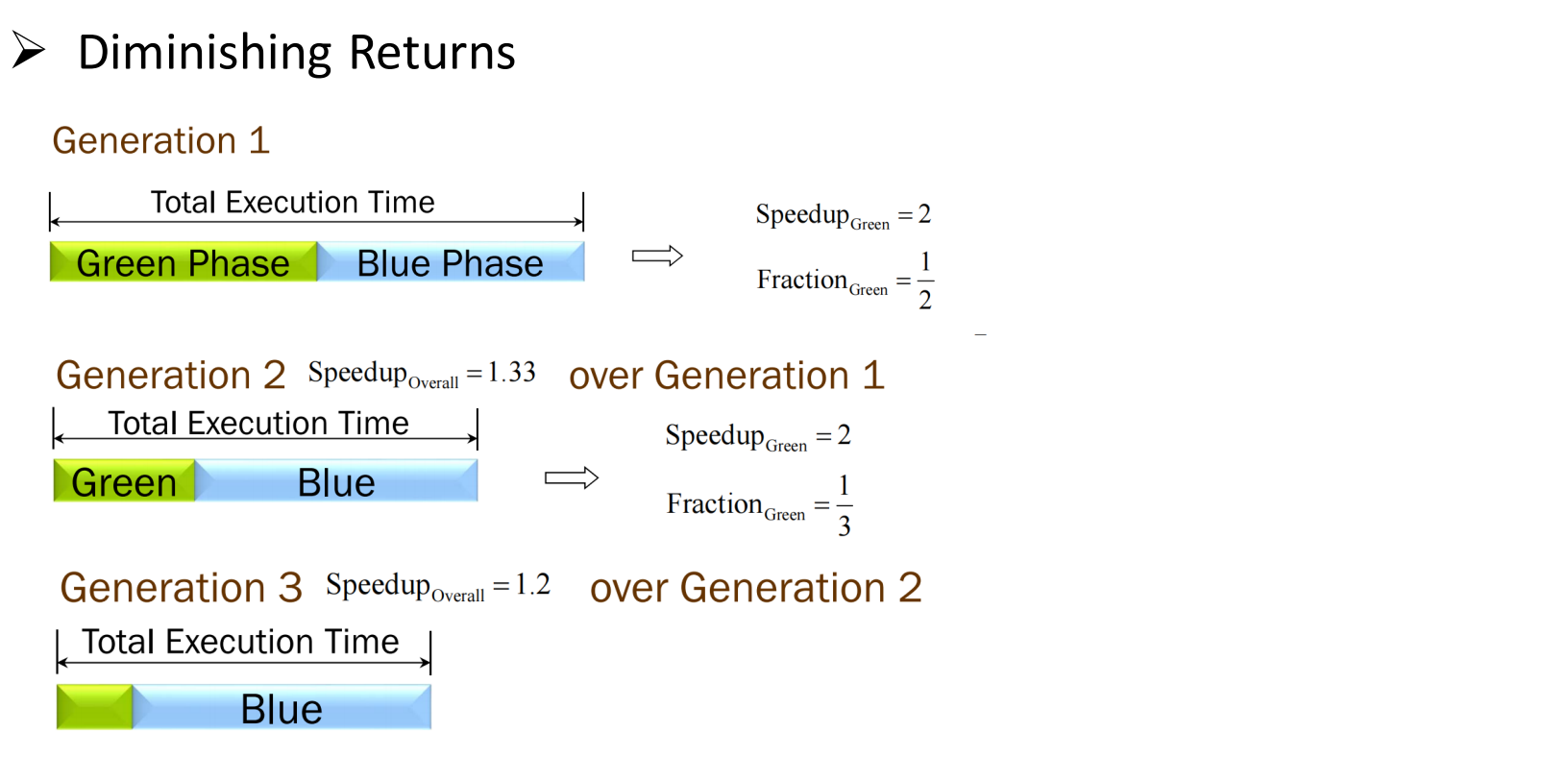

图：收益递减：绿色阶段每代加速 2 倍，但它在总时间中占比从 $\frac{1}{2}$ 降到 $\frac{1}{3}$，整体加速比从 1.33 降到 1.2。

所以不能只盯着一个部分反复优化：第一次效果最好，越往后越小，被优化部分缩小后，原先不起眼的部分会成为新瓶颈。

性价比（Price-Performance）

性能提升本身不是目的，计算机架构师需要在性能、成本与市场之间做权衡（trade-off）。继续 Turbo 汽车的例子：

单车利润更高，总利润却从 $40M 跌到 $2M——而且这个 Turbo 只带来了 11.1% 的实际加速。

CPU 设计同理，加入一项性能改进前要回答：

1. 加入这项改进要花多少成本？
2. 实际能得到多少有效性能？（汽车例子说明：只在小部分时间里加速 100% 并不划算。）
3. 要为它多收多少钱？——额外的开发、测试、市场推广成本。
4. 能多收多少钱？——市场是否在乎？
5. 价格变化会如何影响销量？

ISA 的评估指标

评估一个指令集体系结构（ISA）时，不同设计阶段和场景关注不同的指标：

• 设计期指标（design-time metrics）：能否实现、要多久、成本多少？能否编程、是否易于编译？
• 静态指标（static metrics）：程序在内存中占多少字节（代码体积）？
• 动态指标（dynamic metrics）：
  • 执行了多少条指令？处理器为执行程序要取多少字节？
  • 每条指令需要多少个时钟周期？
  • 实际可行的时钟周期能做到多”精简”（多短）？

最好的指标是程序的执行时间（Time to execute the program），它取决于指令集、处理器组织和编译技术三者。 这些因素彼此牵连：例如 ISA 同时影响指令数和 CPI，处理器组织同时影响 CPI 和时钟周期，单独优化一项会波及其他项（各因素的关系见 02 CPI与性能铁律）。

ISA抽象与RISC思想

ISA：软件与硬件之间的抽象层

软件希望“不关心处理器内部长什么样”就能写程序，硬件设计者希望“不关心上层跑什么程序”就能放手优化 CPU。两者之间需要一层双方共同遵守的约定，这就是指令集体系结构。这里只关注 ISA 在整个系统层次中的位置与作用。

在从应用软件到物理的抽象层次中，指令集体系结构（Instruction Set Architecture, ISA）位于操作系统（线程、文件、异常）之下、微架构（执行流水线）之上：

flowchart TB
  APP[应用软件 Application Software] --> OS[操作系统 Operating System]
  OS --> ISA[计算机体系结构 / 指令集 ISA]
  ISA --> UARCH[微架构 Micro-Architecture]
  UARCH --> LOGIC[逻辑 Logic]
  LOGIC --> DC[数字电路 Digital Circuits]
  DC --> AC[模拟电路 Analog Circuits]
  AC --> DEV[工艺与器件 MOSFET]
  DEV --> PHY[物理 Physics]

ISA 同时面向两侧，承担两项职责：

1. 对硬件：指明实现上层软件需要处理器提供哪些资源（寄存器、功能部件、存储访问方式等）。硬件一侧回答“需要造什么”（what needs to be built），可以用各种各样的技术让 CPU 更快。
2. 对软件：说明指令如何编码成比特流（bitstream），让上层软件知道怎样把要实现的功能翻译成下层可执行的形式。软件一侧回答“怎样为机器编程”（how to program a machine）：处理器把指令当作一个按顺序执行的流。

从代码的角度，同一段计算要经过三个层次：

汇编语言本身只是服务于 ISA 的一种书写形式；CPU 真正识别的是机器码。ISA 这条“抽象层”恰好横在汇编与机器码之间、软件与硬件之间。

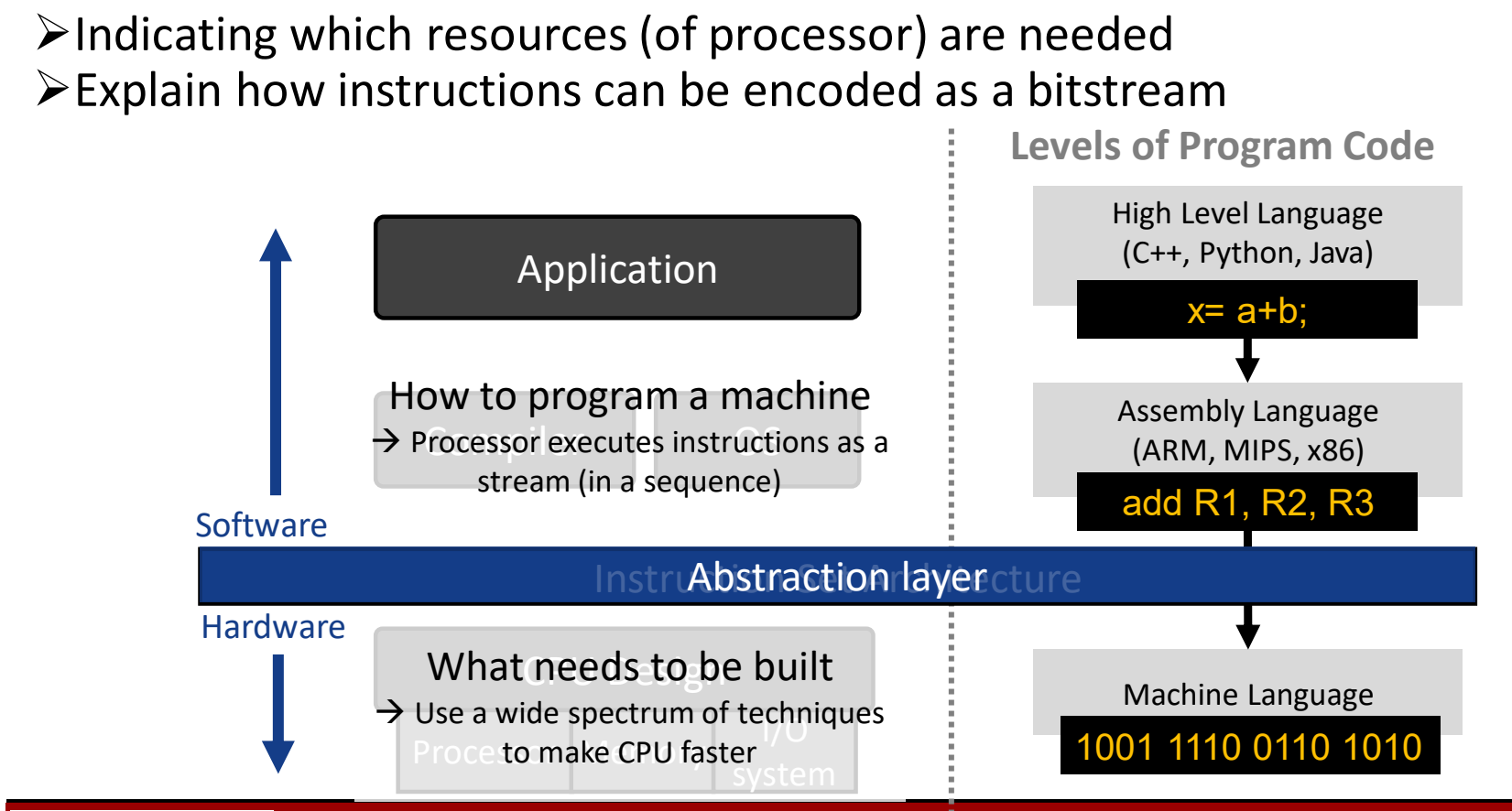

图：ISA 是软硬件之间的抽象层：软件侧关心如何编程，硬件侧关心要构建什么；程序代码从高级语言到汇编再到机器码。

ISA 与操作系统的区别

ISA 和 OS 都处在软件与硬件之间，但作用不同：

• 操作系统更宏观：它调度硬件资源（处理器时间、内存、文件、设备），为上层软件提供服务。
• ISA 更贴近处理器：它是编译器（及汇编程序员）与处理器之间的契约（contract）。对上，它告诉软件怎样把应用编译成底层硬件“看得懂”的指令；对下，它告诉硬件必须实现哪些功能，硬件据此做具体设计。

“契约”的关键含义是：底层的 CPU 实现可以千差万别，只要都遵循同一个指令集（同一种“语言”、同一本“字典”），上层软件就无需知道处理器内部长什么样，只要把功能表达成这门语言即可。

指令集的定义与好抽象的性质

计算机的“语言”中，单词叫作指令（instruction），全部词汇叫作指令集（instruction set）：指令集就是这台机器能识别的全部指令。

市面上 x86、ARM、MIPS、RISC-V 等指令集看似各不相同，本质却很相似，原因有二：所有计算机都由基于相似原理的硬件技术构建（今天的 CPU 都源自冯·诺依曼结构），并且有少数几种基本操作是所有计算机都必须提供的。计算机设计者的共同目标是：找到一种语言，使硬件和编译器都容易构建，同时性能最大化、成本与能耗最小化。

ISA 是一个关键接口（a critical interface）。一个好的抽象应满足四条性质：

1. 历经多代仍然可用（portability，可移植性）：换了不同的处理器设计、移植到别的处理器上，软件照样能用。
2. 可以多种方式使用（generality，通用性）：放在不同的应用场景下都能用起来。
3. 为上层提供便利的功能：软件（编译器、程序员）容易基于它编码。
4. 允许下层高效实现：芯片设计者能够高效地把它实现出来。

这四条与《人月神话》（The Mythical Man-Month, Brooks, p.44）的观点一致：在功能一定的前提下，最好的系统是能以最简单、最直接的方式描述事物的系统；简单直接来自概念完整性（conceptual integrity），而易用性要求设计的统一。 落到体系结构上，就是一个概念完整的好 ISA 会让整个处理器的设计更简单、更好。

ISA 的设计还会影响性能铁律中的指令数与 CPI 等因素，度量 ISA 优劣的指标见 03 性能汇总与Amdahl定律。

冯·诺依曼处理器组织

各种 ISA 之所以相似，是因为它们都基于冯·诺依曼结构（von Neumann architecture）：指令和数据都存放在存储器中，处理器反复从存储器取指令、执行。要理解 ISA 规定的“处理器资源”指什么，先要知道这种处理器由哪些部分组成。

冯·诺依曼处理器由数据通路（datapath）和控制（control）两部分组成：

数据通路需要具备：

• 部件（components）：执行指令所需的功能单元（functional units，如 ALU、FPU）和存储（storage，如寄存器堆 register file）。
• 互连（interconnects）：把各部件连接起来，使指令能够完成，并使数据能从存储器载入、存回存储器。

控制需要完成三件事：

1. 从存储器取入指令（bring input instructions from Memory）；
2. 根据指令信息发出控制信号，控制数据通路部件之间的信息流动以及各部件执行什么操作；
3. 管理指令的执行顺序（instruction sequencing）。

光有部件和互连还不够，它们都是被动的硬件，必须由控制单元协调才能协同完成一条指令。一条指令在这种组织中的流动顺序是：

flowchart LR
  M[存储器 Memory] -->|取指 Fetch| BIU[总线接口单元 Bus Interface Unit]
  BIU --> REG[寄存器 Registers]
  REG -->|译码 Decode| CU[控制单元 Control Unit]
  CU -->|执行 Execute| ALU[ALU / FPU]
  ALU -->|存回 Store| M

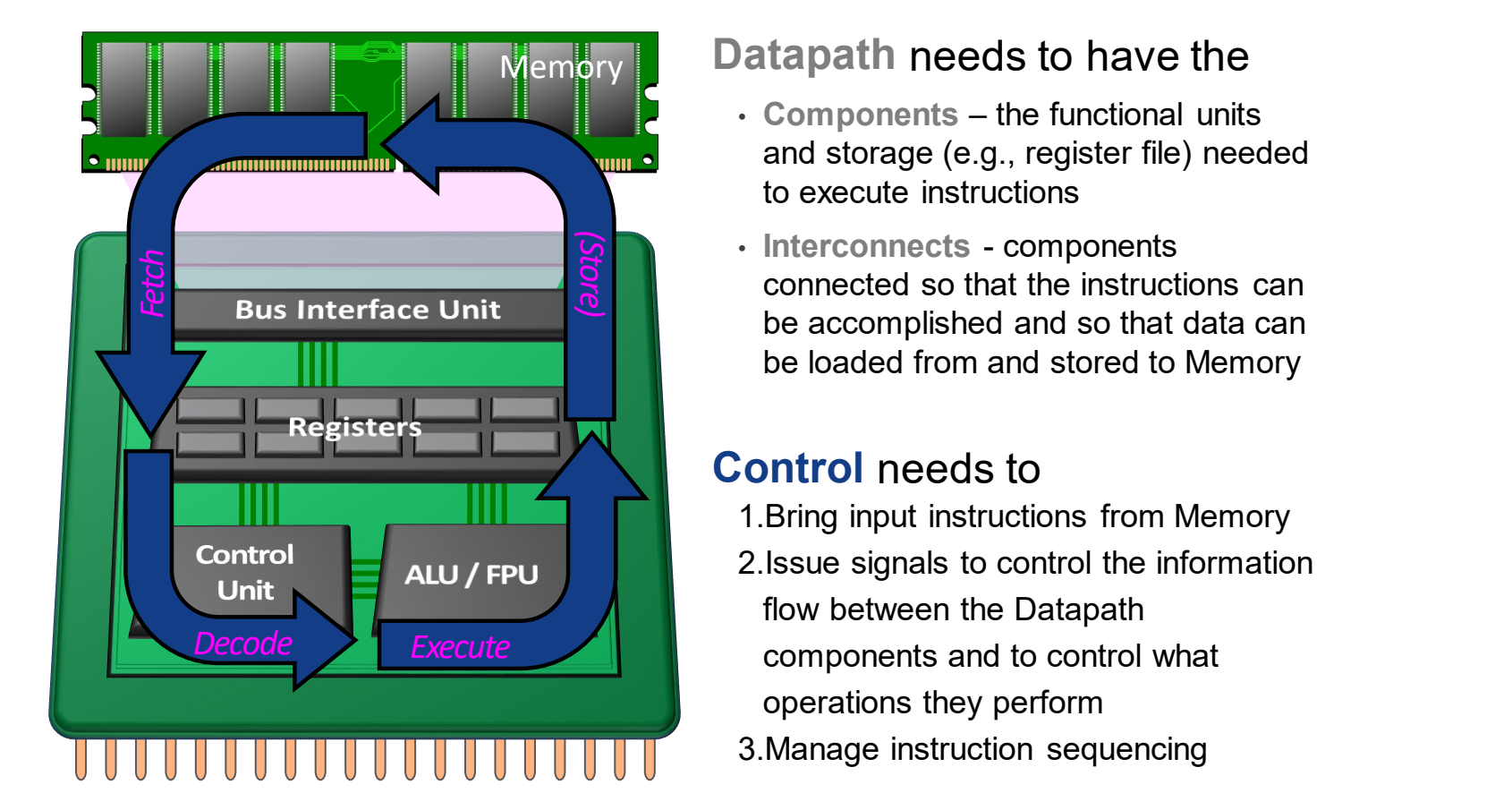

图：冯·诺依曼处理器组织：存储器、总线接口、寄存器、控制单元与 ALU/FPU，按取指→译码→执行（→存储）循环；右侧列出数据通路与控制的职责。

CISC：资源受限年代的选择

ISA 的设计哲学由当时的技术约束决定。早期计算机面临两个约束：

1. 存储器非常昂贵、容量非常小。例如 IBM 的第一块硬盘装满一个机柜，总容量只有 5 MB，还不如今天一个 U 盘。因此需要尽可能压缩指令和程序的体积。
2. 大多数程序员用汇编语言编程。当时普遍没有 C 这样的高级语言，程序员直接基于 ISA 写代码，ISA 是否好懂、好写至关重要。

在这两个约束下诞生了复杂指令集计算机（Complex Instruction Set Computer, CISC），其特点是：

• 指令密集（dense instruction size），指令长度为 1～15 字节不等，对内存占用做了极致压缩：能用一条指令完成的操作，就压缩成一条指令。
• 对程序员友好：要做乘法就直接写一条乘法指令，不用管数据在哪里，由硬件自己处理。
• 复杂度不断增长：几乎每个月新增一条指令。程序员必须持续学习厂商（如 Intel、AMD）每代处理器新增的大量指令，否则拿不到性能提升。
• 对硬件不友好：复杂指令使编译器、寄存器设计和处理器内部的状态机都变得复杂，硬件代价很大。

MULT 2:3, 5:2

RISC：精简指令集的设计哲学

当存储变便宜、编译器取代手写汇编之后，CISC 复杂指令带来的硬件代价就不再划算。精简指令集计算机（Reduced Instruction Set Computer, RISC）的设计哲学有四条：

1. 定长指令（fixed instruction lengths）；
2. load-store 指令集（load-store instruction sets）：访存（load/store）与计算分开，只有 load/store 访问存储器，运算指令只操作寄存器。这与冯·诺依曼结构中计算部件与存储部件分离的组织方式一致；
3. 有限的寻址方式（limited addressing modes）；
4. 有限的操作种类（limited operations）。

LOAD  A, 2:3     ; 从存储器 2:3 读 a 到寄存器 A
LOAD  B, 5:2     ; 从存储器 5:2 读 b 到寄存器 B
PROD  A, B       ; 寄存器相乘，结果放入 A
STORE 2:3, A     ; 把 A 写回存储器 2:3

只看指令数，RISC 似乎更差。但由性能铁律 $T_{\mathrm{CPU}} = \mathrm{IC} \times \mathrm{CPI} \times \mathrm{CC}$（见 02 CPI与性能铁律），指令数只是三个因素之一：

• CISC 的一条复杂指令可能需要多个周期（例如 5 个周期）才能执行完；
• RISC 每条简单指令可能只需 1 个周期；
• 指令简单后，硬件更简单，CPU 还可能运行在更高的时钟频率（更短的时钟周期）。

因此 RISC 虽然指令更多，却有机会整体更快。这就是 IC 与 CPI、时钟周期之间的权衡。

典型的 RISC 指令集有 ARM、RISC-V、MIPS、Sun SPARC、HP PA-RISC、IBM PowerPC、Intel（Compaq）Alpha 等。 ARM 几乎用于所有手机；RISC-V 目前在产品中还少见，但开源、前景广阔，详见 05 RISC-V概览与指令格式。

下表对比两种设计哲学：

RISC 的过去、现在与未来

RISC 思想已经主导了今天的处理器市场，分两个时代来看：

PC 时代：

• x86 硬件在内部把 x86 指令翻译成类 RISC 的微操作（RISC-like micro-instructions），然后在微处理器（MPU）内部使用各种 RISC 技术执行。也就是说，x86 对外支持 CISC 指令，内部实际运行的是 RISC 风格的核心。
• 每年出货量超过 3.5 亿（> 350M / year）；x86 ISA 最终同时统治了服务器和桌面。

后 PC 时代（PostPC Era：客户端 / 云）：

• 处理器以 IP 核的形式集成在片上系统（System on Chip, SoC）中，而不再是独立的 MPU。手机、嵌入式设备、电视、摄像头等都属于 SoC，其处理单元基本基于 RISC。
• 芯片面积和能耗与性能同等重要。
• 2017 年处理器总出货量超过 200 亿颗（> 20B / year）。
• PC 中的 x86 在 2011 年达到峰值，此后每年下降约 8%（2016 年的出货量低于 2007 年）。
• x86 服务器演变为云，总量约 1000 万台，仅占 200 亿的 0.05%。
• 部分服务器也开始采用 RISC，因为服务器同样需要节能，而 RISC 比 x86 更省能耗、性能也不差。

结论：今天 99% 的处理器是 RISC。 这也是本课程讲授 RISC-V、而不讲较老的 IA-32/x86 的原因。

RISC-V概览与指令格式

RISC-V 的来历、开放性与设计目标

主流 ISA（x86、ARM、Power、MIPS、SPARC）都受商业专利保护，这阻碍了人们实际复现或自行构造与之兼容的计算机系统；基于这些 ISA 做开发需要授权，否则会面临法律风险。RISC-V 就是为打破这一限制而提出的。

RISC-V（读作 “risk-five”）是一个 ISA 标准：一个基于精简指令集计算（RISC）思想、开源的指令集体系结构。它开放，允许任何个人或团体构造兼容的计算机，并使用相关的软件。

• 起源：2010 年由 UC Berkeley 的 Krste Asanović、David Patterson 及其学生提出。
• 名字中的 “V”：此前已有 RISC-I、II、III、IV；RISC-V 是这一系列的第五代，但它与之前的 RISC 指令集不兼容，指令编码各不相同。
• 2017 年版本：用户态 ISA 第 2 版固定下来，包括
  • User-Level ISA Specification v2.2
  • Draft Compressed ISA Specification v1.79
  • Draft Privileged ISA Specification v1.10

RISC-V 与 CISC/RISC 哲学的一般对比以及 RISC 的市场现状见 04 ISA抽象与RISC思想，这里只关注 RISC-V 本身。

设计目标与模块化结构

一个 ISA 如果绑定某种实现方式，就会限制后来者的设计空间；如果把所有功能都设为必选，又会让小型嵌入式芯片背上不必要的负担。RISC-V 的设计目标正是针对这两点：

1. 完全开放：对学术界和工业界都免费可用。

2. 避免“过度架构”（over-architecting）：不针对某一种

   • 微架构风格（如微码实现 microcoded、顺序 in-order、解耦 decoupled、乱序 out-of-order），
   • 也不针对某一种实现技术（如全定制 full-custom、ASIC、FPGA），

   但又允许在其中任何一种上高效实现。ISA 只规定指令集本身，底层怎么实现由设计者决定。

3. 模块化：RISC-V ISA 由三部分组成

   • 一个小的基础整数 ISA（base integer ISA），本身就可以单独使用，作为定制加速器的基础或用于教学；
   • 可选的标准扩展（standard extensions），用于支持通用软件开发；
   • 可选的自定义扩展（custom extensions）。

4. 支持 2008 年修订版 IEEE-754 浮点标准。

整体原则是保持非常简单且可扩展，并把规范拆成多份独立文档：

压缩指令存在的理由是：嵌入式设备的存储资源有限，能把指令（及代码）体积压小，对它们非常重要。特权指令存在的理由是：有些操作（例如云计算中的虚拟化管理）只能由超级用户执行，必须和普通指令区分开。

命名规则与标准扩展

有了“基础 + 扩展”的模块化结构，就需要一种简洁的写法说明某个处理器到底支持哪些模块。

RISC-V 命名规则：ISA 支持情况写成 RV + 字长（word-width）+ 所支持的扩展。例如 RV32I 表示支持 I（Integer，整数）指令集的 32 位 RISC-V。 字长决定处理器能处理的数据宽度，常见的是 32 位和 64 位。

flowchart LR
  RV[RV] --> W[字长 word-width<br/>32 / 64]
  W --> B[基础整数 ISA<br/>I]
  B --> E[标准扩展<br/>M / A / F / D / C]

用户级 ISA（User-Level ISA）定义普通计算所需的指令，由一个必选的基础整数 ISA 和若干扩展组成：

• I：整数指令（必选），包括
  • ALU 运算（加减、逻辑等）
  • 分支 / 跳转（branches/jumps）
  • 取数 / 存数（loads/stores）
• 标准扩展：
  • M：整数乘法与除法（Integer Multiplication and Division）
  • A：原子指令（Atomic Instructions）
  • F：单精度浮点（Single-Precision Floating-Point）
  • D：双精度浮点（Double-Precision Floating-Point）
  • C：压缩指令（Compressed Instructions，16 位）
• G = IMAFD：整数基础 + 四个标准扩展，即“通用”（general-purpose）组合。
• 其他可选扩展。

C 扩展不包含在 G 中：压缩指令的适用范围较窄，主要用于嵌入式系统，所以通用组合默认不加它。

原子指令（A 扩展中的 lr/sc 等）的语义见 08 同步指令与寻址方式。

指令的组成与指令分类

在 04 ISA抽象与RISC思想 的冯·诺依曼组织中，指令和数据都放在存储器里。落到 RISC-V 上，一条指令要回答两个问题：做什么操作、对谁操作。

指令（instruction）= 操作码（opcode）+ 操作数说明（operand specifiers）。

• 指令在哪里：默认存放在存储器（memory）中，由程序计数器（Program Counter，PC）寄存器指向当前要执行的指令。
• 操作数在哪里：在存储器或寄存器中；具体访问哪一处（或两处都访问）由寻址方式决定（四种寻址方式见 08 同步指令与寻址方式）。
• 操作码分三大类：
  1. 访存（memory access）
  2. 算术 / 逻辑计算（arithmetic/logical computation）
  3. 控制（control，如分支），控制类又分为跳转与条件分支

RISC-V ISA 的基本情况可以总结为：

• 指令类别：算术 / 逻辑 / 移位（Arithmetic, Logical, Shift）；数据传输（Data transfer）；无条件 / 条件分支（Un-/Conditional branch）。
• 寄存器：32 个通用寄存器 x0–x31，外加 PC。各寄存器的用途约定见 06 算术与访存指令。
• 指令格式：6 种，全部 32 位宽。

6 种 32 位指令格式

所有指令都等长 32 位，硬件取指时不必先判断指令有多长；而把不同类型指令的共同字段放在固定位置，又能让译码器不用先识别格式就开始读寄存器号。6 种格式就是在“定长 32 位”约束下，为不同操作数组合分配字段的方案。

各字段含义：

• opcode（7 位，bit 6:0）：操作码，所有格式都在最低 7 位。
• rd（5 位，bit 11:7）：目的寄存器。
• funct3（3 位，bit 14:12）、funct7（7 位，bit 31:25）：附加功能码，与 opcode 一起确定具体操作。
• rs1（5 位，bit 19:15）、rs2（5 位，bit 24:20）：两个源寄存器。
• imm / immediate：立即数，即直接编码在指令里的常数。

R 格式的字段宽度为 $7+5+5+3+5+7=32$ 位。寄存器字段 5 位，恰好能编号 $2^5=32$ 个寄存器 x0–x31。

各格式从 bit 31 到 bit 0 的字段排布如下（| 分隔字段）：

（“←”表示该列被左边的立即数字段占用。）

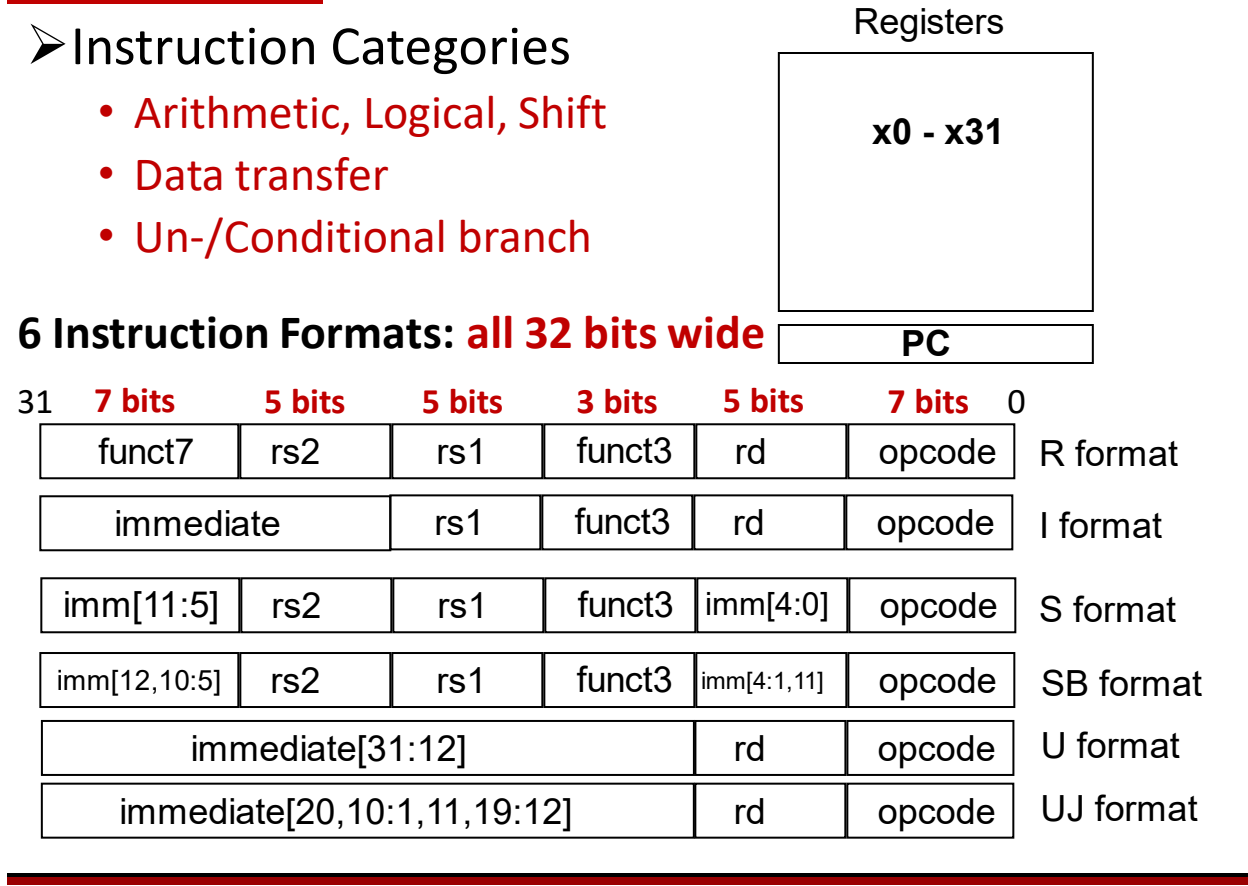

图：RISC-V 六种 32 位指令格式 R/I/S/SB/U/UJ 的字段划分（7|5|5|3|5|7 位）与指令类别、寄存器 x0–x31 和 PC。

从表中可以读出几条规律：

1. opcode、rd、funct3、rs1、rs2 的位置在用到它们的格式中完全固定。例如 rs1 总在 bit 19:15，rd 总在 bit 11:7。
2. S 与 R 的区别：存数指令不写寄存器、没有 rd，但需要两个源寄存器（地址基址和要存的数据）和一个 12 位偏移，于是把立即数拆成 imm[11:5] 和 imm[4:0]，分别塞进 R 格式中 funct7 和 rd 的位置。
3. SB 是 S 的变体，UJ 是 U 的变体：字段边界相同，只是立即数各位的摆放顺序不同。
4. U 格式提供立即数的高 20 位 imm[31:12]；UJ 格式编码 imm[20:1]。

各格式对应的具体指令及其编码，按 R 格式（06 算术与访存指令）、分支与跳转（07 分支过程调用与栈）分别展开；分支 / 跳转立即数能覆盖的地址范围也在 07 分支过程调用与栈 讨论。

立即数的“打散”排布

观察 SB 和 UJ 格式会发现，立即数不仅不连续，各位的顺序还很“奇怪”：

• SB：左段依次是 imm[12]、imm[10:5]；右段依次是 imm[4:1]、imm[11]。
• UJ：依次是 imm[20]、imm[10:1]、imm[11]、imm[19:12]。

如果按自然顺序连续存放，编码看起来更直观。之所以拆成这样，是为了让同一个立即数位在不同格式中尽量出现在同一个指令位上，即位置对齐。

把 6 种格式按指令位逐位对比（对应下图中的虚线分界）：

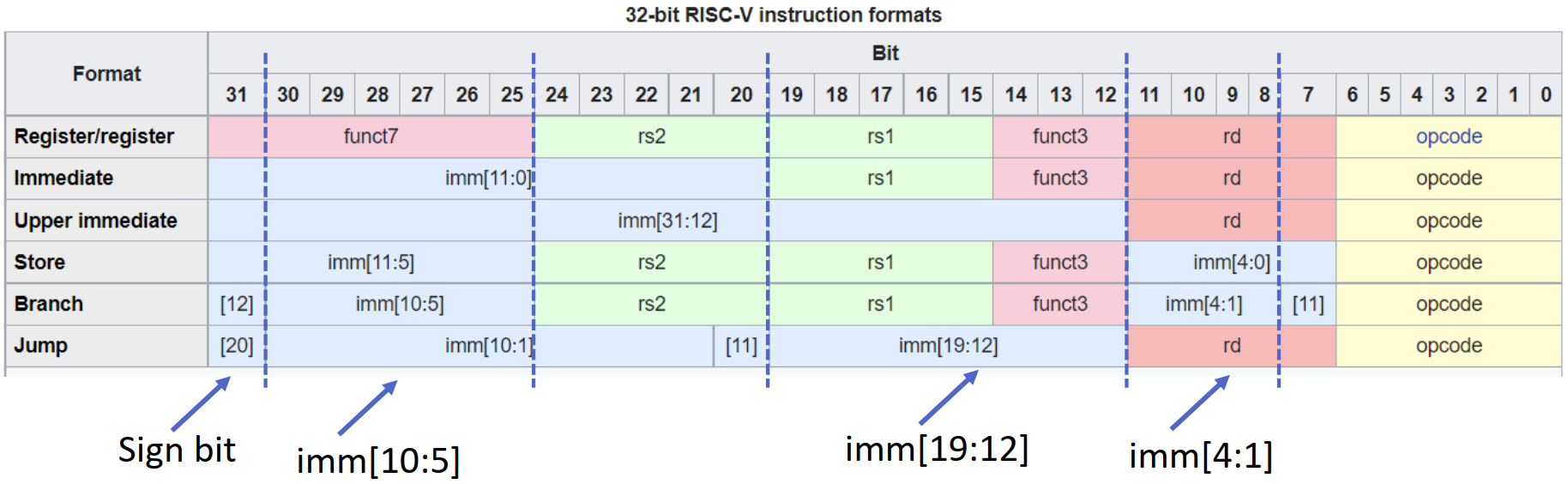

图：各格式立即数的逐位位置：符号位始终在 bit 31，imm[10:5]、imm[19:12]、imm[4:1] 等字段在多个格式中对齐。

由此得到两条设计规则：

1. 主要的立即数位段位置固定：imm[10:5] 总在 bit 30:25；imm[19:12] 只要出现就在 bit 19:12；imm[4:1] 在 S/SB 中都位于 bit 11:8（在 I/UJ 中都位于 bit 24:21）。无法让所有位都对齐，剩下的零散位（SB 的 imm[11] 放在 bit 7，UJ 的 imm[11] 放在 bit 20）就填进同一格式中原本空出的位置——SB 把 S 格式 imm[0] 的位置（bit 7）让给 imm[11]，UJ 把 I 格式 imm[0] 的位置（bit 20）让给 imm[11]。
2. 最高位（符号位）总在最左边 bit 31：I 的 imm[11]、S 的 imm[11]、SB 的 imm[12]、U 的 imm[31]、UJ 的 imm[20] 都放在 bit 31。

这样做的好处在硬件上：

• 从指令中拼出立即数时，同一个立即数位基本只来自一两个固定的指令位，生成立即数所需的多路选择器更少、连线更简单，简化了译码。
• 符号扩展只需复制 bit 31，而且不必等到判断出指令格式就可以开始，简化了符号扩展。

确定了指令类型（R、I、S、SB、U、UJ）之后，接下来要解决的问题是：

1. 如何识别 / 编码这些指令？
2. 如何处理数据：支持哪些数据类型、数据存放在哪里、有哪些寻址方式？

这些问题依次在 06 算术与访存指令、07 分支过程调用与栈 和 08 同步指令与寻址方式 中展开。

算术与访存指令

算术指令与 R 格式（R Format）

指令集需要一种规整、便于硬件快速译码的方式来表达“取两个值、算一下、存结果”。RISC-V 的做法是让所有算术指令长成同一个样子。

算术指令（arithmetic instruction）的汇编形式为：

add x5, x6, x7    # x5 = x6 + x7
sub x5, x6, x7    # x5 = x6 - x7

它满足三条规则：

1. 每条指令只执行 1 个操作（一次加或一次减）。
2. 每条指令长 32 位，恰好指定 3 个操作数。
3. 操作数顺序固定，目的在前：destination ← source1 op source2，即右边两个源操作数运算后写到最左边的目的操作数；三个操作数（如 x5、x6、x7）全部位于寄存器堆（register file）中。

R 格式各字段

指令和数据字一样都是 32 位长。算术指令使用 R 格式，add x5, x6, x7 的各部分映射到如下字段（从高位到低位）：

字段宽度合计 $7+5+5+3+5+7=32$。两个设计要点：

• 为什么寄存器号是 5 位：寄存器共 32 个，$\log_2 32 = 5$，所以 rs1、rs2、rd 各需 5 位。
• 为什么除 opcode 外还要 funct3、funct7：RISC-V 指令数量很多，仅靠 7 位 opcode 不足以区分全部指令；opcode 先确定一大类，funct3 和 funct7 再在这一类中指定具体的子操作。6 种格式的整体排布见 05 RISC-V概览与指令格式。

寄存器约定与寄存器堆（Register File）

32 个通用寄存器在硬件上彼此等价，但编译器、操作系统和不同人写的函数要协同工作，就必须约定每个寄存器“通常用来放什么”。

寄存器约定（register convention）如下：

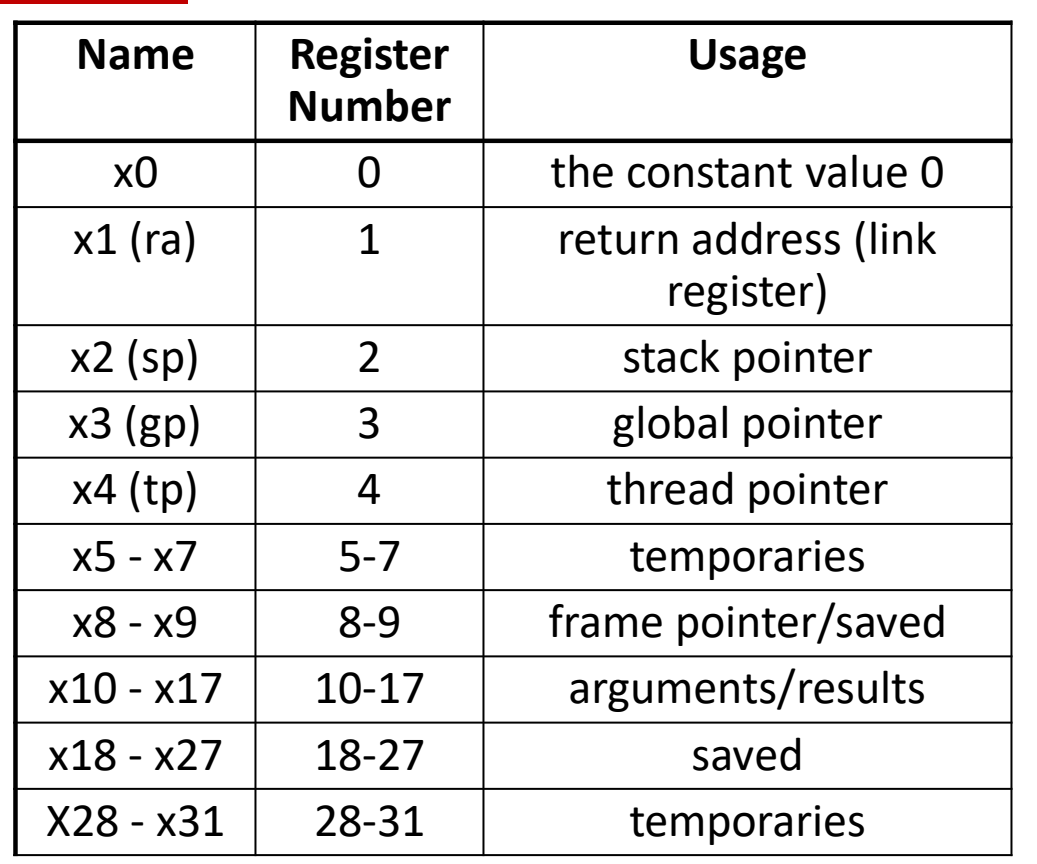

图：RISC-V 寄存器约定：x0 恒为 0，ra、sp、gp、tp，以及临时、保存、参数/返回值寄存器的编号范围。

要点说明：

• x0：需要 0 时无需另外装入，直接写 x0 即可，它永远读出 0。
• ra：调用函数后要返回到哪里，返回地址就写在 x1 中。
• sp、gp、tp：在访问栈、全局数据和线程数据等内存区域时作为基址使用。
• 临时寄存器与保存寄存器：临时寄存器可以自由放任何数据，函数调用时其中的值不受保护、可被替换；保存寄存器中的值在调用别的函数前后必须保持不变，想用它的函数要先保存原值、返回前恢复。谁负责保存（caller/callee-saved）以及栈的用法见 07 分支过程调用与栈。
• 参数 / 返回值：调用函数时用 x10–x17 传参，返回时用它们带回结果。

寄存器堆的结构

寄存器堆（register file）保存 32 个 64 位寄存器（32 个位置 × 64 位）。端口数由算术指令的形式决定：

1. 算术指令有 2 个源操作数，所以需要 2 个读端口：输入 src1 addr、src2 addr（各 5 位），输出 src1 data、src2 data（各 64 位）。
2. 有 1 个目的操作数，所以需要 1 个写端口：输入 des addr 和 write data。
3. 另有一个 write control（写使能）：并非每条指令都要写寄存器，所以写需要控制信号；而读在每条指令执行时都会发生，不需要读控制信号。

flowchart LR
  A1[src1 addr 5位] --> RF[寄存器堆 Register File<br/>32 × 64 位]
  A2[src2 addr 5位] --> RF
  AD[des addr 5位] --> RF
  WD[write data 64位] --> RF
  WC[write control] --> RF
  RF --> D1[src1 data 64位]
  RF --> D2[src2 data 64位]

寄存器为什么快，以及何时不快

寄存器比存储层次中的其他各级（各级 cache 和内存）都快，一次访问通常不到 1 ns。但寄存器快的根本原因是小：

• 位置越多越慢：64 项的寄存器堆可能比 32 项的慢多达 50%。 如果把寄存器堆做得和 cache 一样大，它就和 cache 一样慢。
• 端口越多越慢：读写端口数的增加对速度的影响是平方级的，因为端口会显著增加电路与控制的复杂度。

寄存器相对内存或栈式操作数还有两点好处：

• 编译器更容易使用：例如计算 $(A\times B)-(C\times D)-(E\times F)$，三个乘法可以按任意顺序做并各自放在寄存器中；而栈式机器受后进先出的顺序约束。
• 提高代码密度：变量放在寄存器中时，指令里只需 5 位寄存器号，而不必编码一个完整的内存地址，指令因此更短。

访存指令 ld / sd

算术指令只能操作寄存器，而程序数据（数组、结构体等）大多放在内存中，所以需要专门在内存和寄存器之间搬运数据的指令。

本课程约定：字（word）为 32 位，双字（doubleword）为 64 位。RV64 的寄存器是 64 位，所以最基本的访存单位是 doubleword。RISC-V 有两条基本数据传送指令：

ld x5, 24(x6)    # load doubleword:  x5 = Memory[x6 + 24]
sd x5, 24(x6)    # store doubleword: Memory[x6 + 24] = x5

• 数据装入（ld）或取自（sd）寄存器堆中的某个寄存器，用 5 位寄存器地址指定。
• 内存地址是 64 位地址，由基址寄存器的内容加上偏移量形成。
• 偏移字段是 12 位有符号数，可正可负；因此访问范围限于基址附近 $\pm2^{11}=2048$ 字节，即 $\pm2^{8}=256$ 个 doubleword。

ld 的执行步骤：

1. 算地址：把立即数 24 符号扩展后与 x6 的内容相加，得到访存地址。
2. 读内存：从该地址读出一个 doubleword（8 字节）。
3. 写寄存器：把读到的数据写入 x5。

flowchart LR
  B[基址寄存器 x6] --> ADD((+))
  I[12位立即数 24<br/>符号扩展] --> ADD
  ADD --> M[内存 Memory<br/>读出 8 字节]
  M --> R[目的寄存器 x5]

I 格式与 S 格式

ld 使用 I 格式：immediate | rs1 | funct3 | rd | opcode。ld x5, 24(x6) 中，立即数 24 进 immediate 字段，基址 x6 进 rs1，目的 x5 进 rd，ld 本身由 opcode 与 funct3 确定。

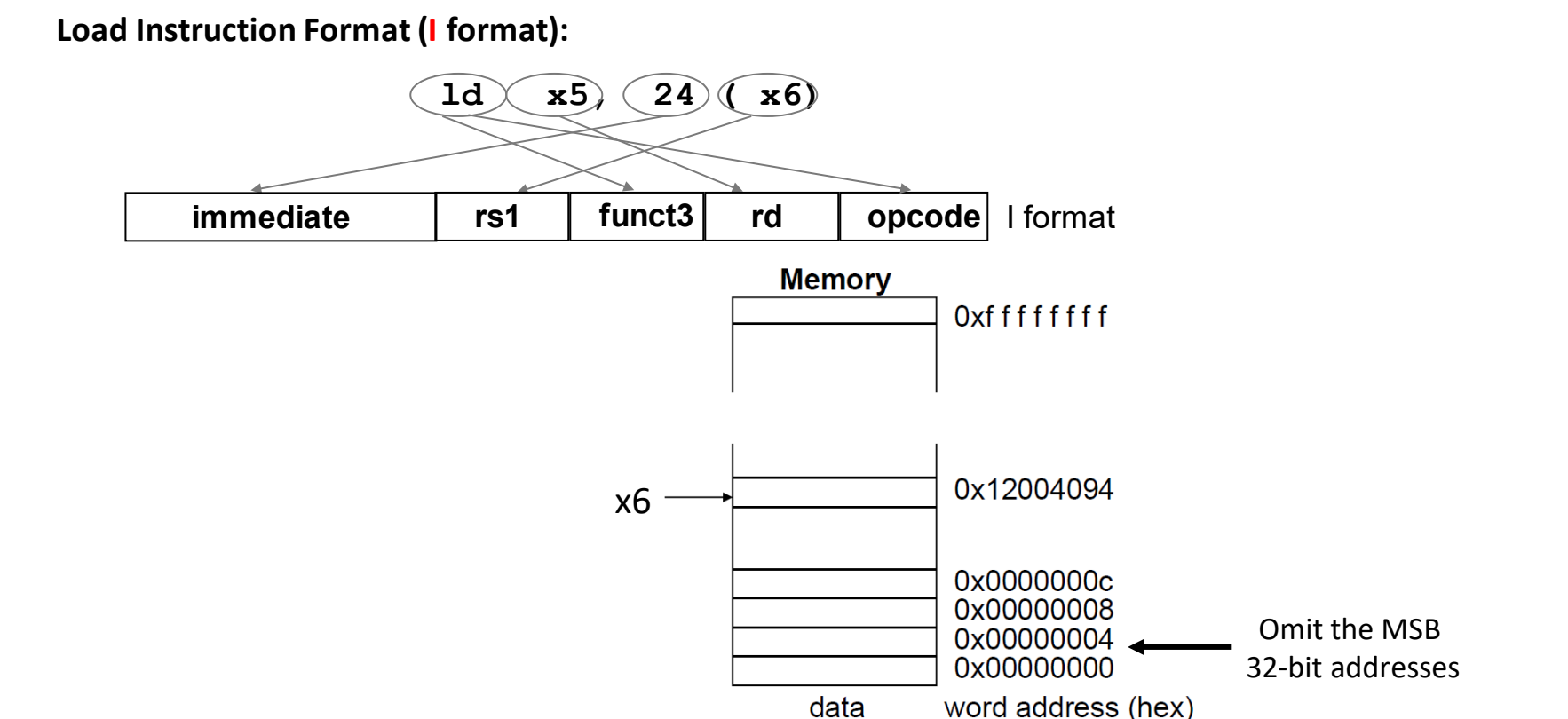

图：ld x5, 24(x6) 映射到 I 格式字段，x6 指向 0x12004094，访问地址为基址加偏移 24。

图中内存按 word address（十六进制）标注，地址只画了低 32 位（“Omit the MSB 32-bit addresses”），实际地址是 64 位。

sd 使用 S 格式：imm[11:5] | rs2 | rs1 | funct3 | imm[4:0] | opcode。 与 ld 的区别在于：store 不写寄存器，没有 rd，而是要读两个寄存器——rs1 = x6（基址），rs2 = x5（要写入内存的数据）。为了让 rs1、rs2 在各种格式中位置不变，12 位立即数被拆成高 7 位 imm[11:5] 和低 5 位 imm[4:0]，分别放在原来 funct7 和 rd 的位置。

端序与字节访存（Endianness, lb / sb）

一个多字节数据放进按字节编址的内存时，必须规定哪个字节放在最低地址，否则同一段内存会被不同机器读成不同的数。

端序（endianness）是一个字（word）内各字节在内存中的排列方式。以 32 位数据 0x0E82FF14 为例（msb 字节为 0x0E，lsb 字节为 0x14）：

可以用书写方向作类比：现代汉语横排从左到右书写，古代汉语竖排书写，同样的内容可以有不同的排列顺序，关键是读写双方约定一致。

lb 与 sb

除了整 doubleword，RISC-V 还提供搬运单个字节的指令：

lb x5, 40(x6)    # load byte:  x5 的低 8 位 = Memory[x6 + 40] 处的 1 字节
sb x5, 40(x6)    # store byte: Memory[x6 + 40] 处的 1 字节 = x5 的低 8 位

lb 同样是 I 格式（immediate | rs1 | funct3 | rd | opcode），地址计算方式与 ld 相同。问题在于寄存器是 64 位而只搬了 8 位，其余位如何处理：

• lb：把内存中的字节放到目的寄存器的最低 8 位，其余 56 位做符号扩展（sign extension），即全部复制该字节的第 7 位（最高位）：第 7 位为 0 则高 56 位全 0，为 1 则全 1。这样装入的有符号字节在 64 位寄存器中数值不变。
• sb：取寄存器最低 8 位写入内存中的 1 个字节；内存中该字节所在字的其他字节完全不改，寄存器的高 56 位直接舍弃。

立即数与大常量（Immediates, lui）

程序里经常出现小常量（如循环加 1、指针加偏移）。如果每次都要先从内存把常量读进寄存器，既多一条访存指令又慢。可能的方案有三种：

1. 把“常用常量”放在内存中，需要时 load 进来；
2. 设置硬连线的常量寄存器（如 MIPS 的 $zero，对应 RISC-V 的 x0）来提供 0、1 这类常数；
3. 设计在指令中直接包含常量的专用指令。

RISC-V 采用第 3 种方案（同时保留 x0 提供常数 0）。嵌在指令里的常量称为立即数（immediate）。例如：

addi sp, sp, 4    # sp = sp + 4

addi 使用 I 格式：immediate | rs1 | funct3 | rd | opcode，立即数放在最左边的 12 位，与 ld、lb 的格式相同。

用 lui 构造 32 位常量

I 格式的立即数只有 12 位，装不下更大的常量。为此 RISC-V 提供 lui（load upper immediate），采用 U 格式：immediate[31:12] | rd | opcode。

lui 的语义：把 20 位常量装入寄存器的第 12–31 位；最高 32 位（63:32）填充第 31 位的副本（符号扩展），最低 12 位填 0。

构造一个 32 位常量分两步：

1. lui x5, 34534：把 34534 放到 x5 的 bits 31:12，低 12 位为 0。
2. ori x5, x5, 123：把 123 或进 bits 11:0，最终 x5 的高 20 位为 34534、低 12 位为 123。

lui x5, 34534       # x5[31:12] = 34534, x5[11:0] = 0
ori x5, x5, 123     # x5[11:0] = 123

分支过程调用与栈

条件分支（Conditional Branch）

程序中的 if、循环都要求“根据数据决定下一条执行哪条指令”。顺序执行的算术和访存指令做不到这一点，因此 ISA 需要比较两个寄存器并据此改变 PC 的指令。

RISC-V 的两条基本条件分支（conditional branch）指令是：

beq rs1, rs2, L1    # 若 rs1 == rs2，则跳到 L1
bne rs1, rs2, L1    # 若 rs1 != rs2，则跳到 L1

条件成立时下一条指令取自标号 L1；条件不成立时照常执行紧随其后的那条指令。比较的是两个源寄存器中的值。

翻译 if 语句

        bne  x22, x23, L1     # i != j 时跳过赋值
        add  x19, x22, x23    # h = i + j
L1:     ...                   # if 之后的代码

条件分支使用 SB 格式，字段从高位到低位为：

两个源寄存器占 rs1、rs2 字段，没有 rd 字段；分支偏移量被拆成两段放在原 rd 和 funct7 的位置，共 12 位（imm[12:1]）。 立即数为何这样打乱排布，见 05 RISC-V概览与指令格式。

PC 相对分支目标与范围

分支指令里只剩 12 位放目标信息，不可能直接写下一个 64 位地址。既然大多数分支跳往附近的指令，就可以只编码“离当前位置多远”。

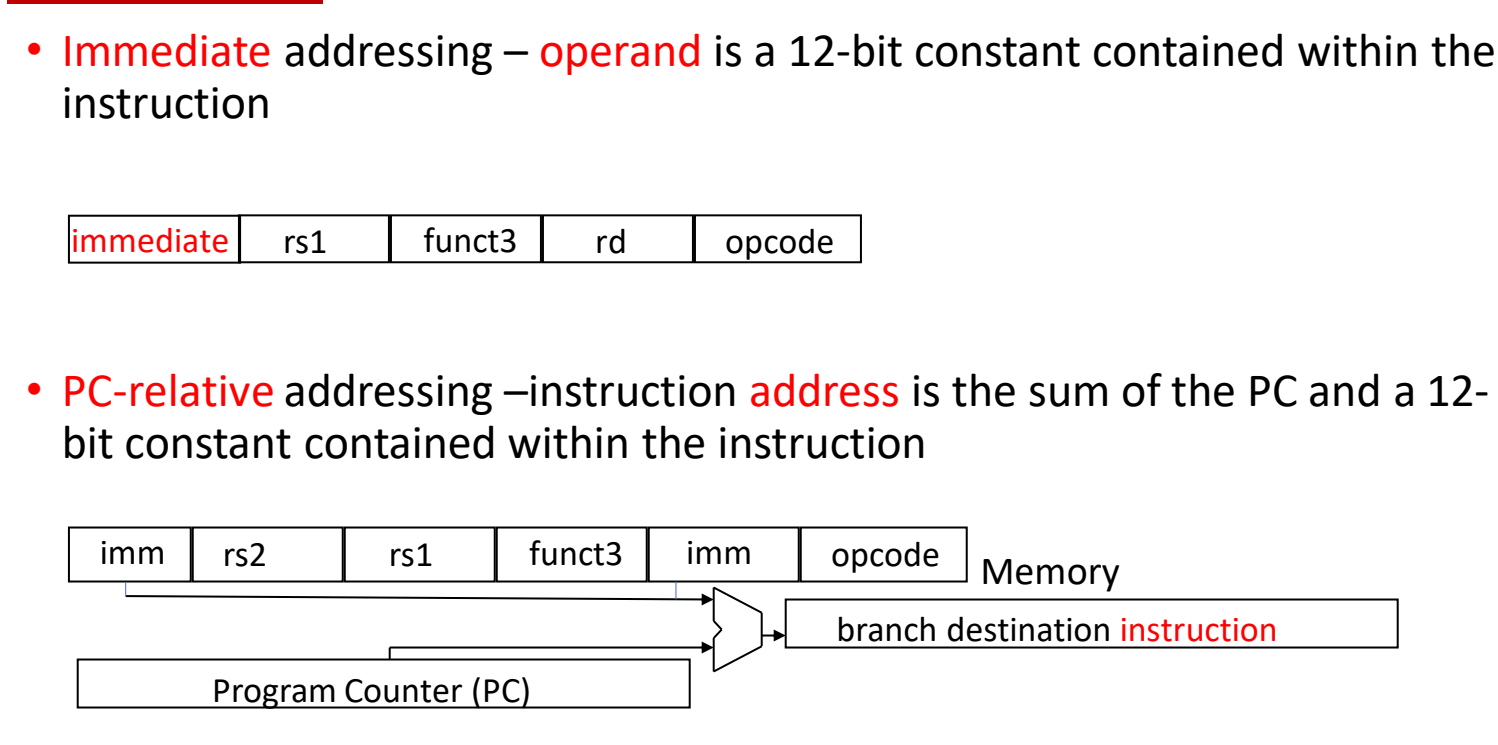

PC 相对寻址（PC-relative addressing）：像 ld/sd 用“基址寄存器 + 12 位偏移”算地址一样，分支也用一个寄存器加 12 位偏移，只不过这个寄存器是指令地址寄存器，即程序计数器（Program Counter, PC）。PC 的使用由指令隐含，不需要在指令中占寄存器字段。

其中 $\operatorname{sext}$ 表示符号扩展：偏移量为有符号数，所以既能向前跳也能向后跳（循环的回跳就是负偏移）。

硬件如何选择下一个 PC

1. 取指时：PC 送往存储器取指令，同时一个加法器计算 PC + 4（下一条顺序指令的地址，指令长 4 字节）。
2. 另一个加法器：把 SB 格式中拼出的立即数与 PC 相加，得到分支目标。
3. 多路选择器：两路地址进入二选一 MUX，0 号输入是 PC+4，1 号输入是 PC+imm；选择信号来自分支条件（图中的“?”，即 rs1 与 rs2 的比较结果）。
4. 写回 PC：MUX 的输出作为下一个 PC。

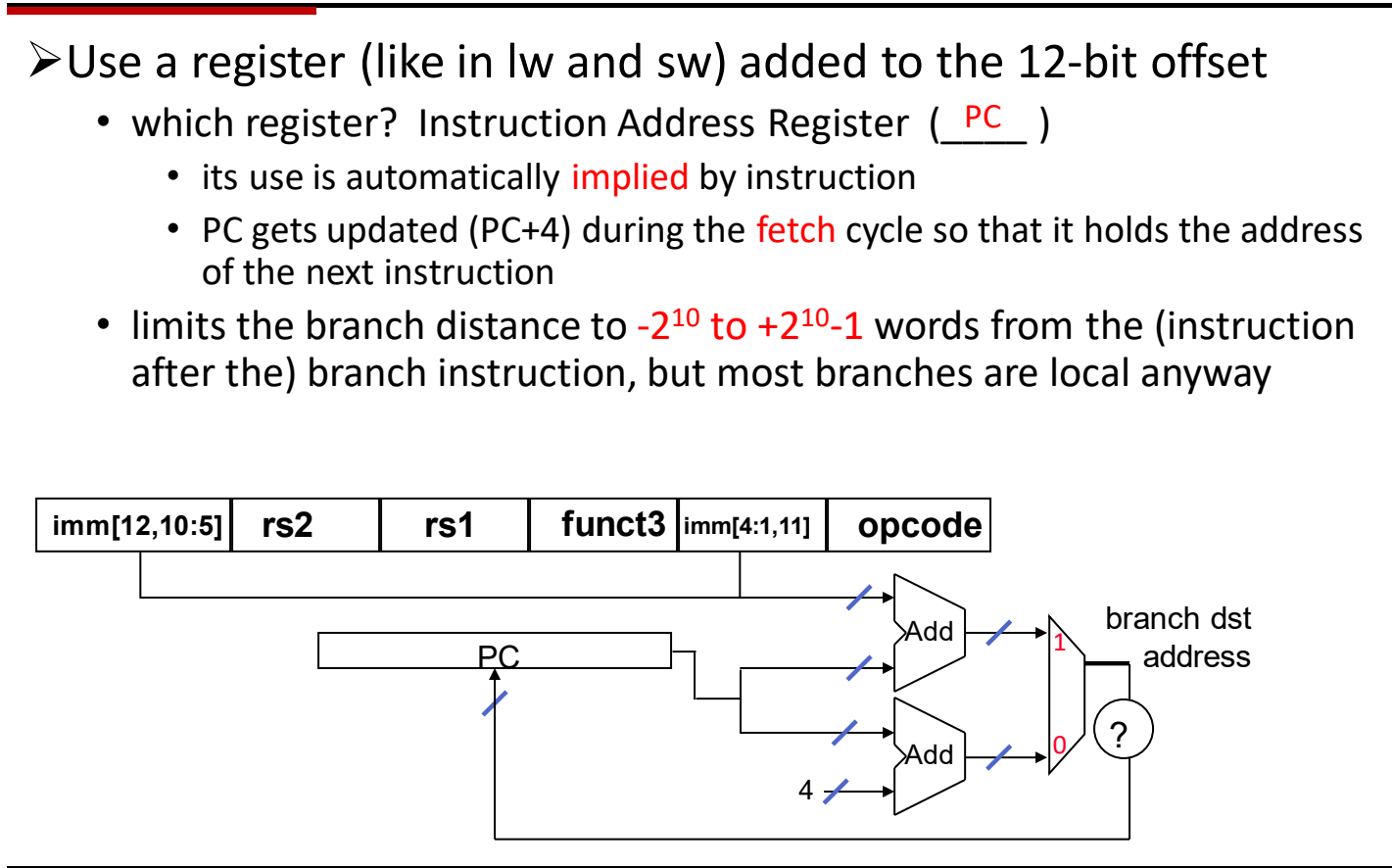

图：分支目标由 PC 与 12 位偏移相加，多路选择器在 $\mathrm{PC}+4$ 与“当前 PC 加偏移”之间按分支条件选择。

跳转范围

12 位有符号偏移限制了分支距离：从分支处出发，可达范围为 $-2^{10}$ 到 $+2^{10}-1$ 个字（word，4 字节）。 这个范围不大，但多数分支都是局部的（循环体、if 块），足够使用；超出范围时需要改用跳转指令（见下一节）。

jal/jalr 与过程调用

调用函数（过程）要完成两件事：跳到函数入口，并记住回来的位置。如果只用普通跳转，函数执行完就不知道该回到哪个调用点，因为同一个函数可能被很多地方调用。

跳转并链接（jump and link, jal）在跳转的同时把返回地址保存进寄存器：

jal  x1, ProcedureAddress   # x1 = PC + 4; PC = 过程入口
jalr x0, 0(x1)              # 返回：PC = x1 + 0; 链接写入 x0（被丢弃）

• jal x1, ProcedureAddress：把 PC+4（调用指令的下一条指令的地址）存入 x1，作为返回用的“链接”，然后跳到过程地址。x1 因此又名 ra（return address，返回地址寄存器）。jal 使用 UJ 格式：immediate[20,10:1,11,19:12] | rd | opcode。
• jalr x0, 0(x1)（jump and link register）：目标地址 = 寄存器 x1 的值 + 偏移 0，即返回地址。它同样会把 PC+4 写入 rd，但 rd = x0 恒为 0，写入无效，所以这条指令只是一次纯粹的“跳回调用点”。

一次完整的调用与返回可以按下面的时序理解（参数和保存寄存器的约定见下一节）：

sequenceDiagram
    participant Caller as 调用者 Caller
    participant Callee as 被调用者 Callee
    Caller->>Caller: 参数放入 x10–x17，必要时把临时寄存器存入栈
    Caller->>Callee: jal x1, Proc（x1 = PC+4）
    Callee->>Callee: 要用 saved 寄存器时先存入栈
    Callee->>Callee: 执行函数体，结果放入 x10–x17
    Callee->>Callee: 从栈恢复 saved 寄存器
    Callee->>Caller: jalr x0, 0(x1)（回到 PC+4）

无条件跳转

RISC-V 没有单独的无条件跳转指令，而是借助 x0：

jal x0, Label    # 无条件跳到 Label

它与过程调用 jal x1, Proc 的唯一区别是链接写到哪里：写进 x1 是为了以后返回；写进 x0 则等于丢弃，因为单纯的跳转不需要返回地址。

长跳转：lui + jalr

当目标超出 jal 的范围时，可以先把完整的目标地址放进寄存器，再用 jalr 跳过去。课件给出的写法是：

lui  x5, 32423        # x5 = 32423 << 12，填入第 31~12 位
jalr x1, 2342(x5)     # 跳到 x5 + 2342，并把 PC+4 写入 x1

1. lui（load upper immediate）把 20 位立即数放到 x5 的第 31～12 位，低 12 位清零（lui 构造常量的细节见 06 算术与访存指令）。
2. jalr 再把一个 12 位立即数加到 x5 上，补齐低 12 位（第 11～0 位），合成一个 32 位的目标地址。
3. 由于 rd = x1，这同时是一次可以返回的“远调用”；若写 x0，则是一次远距离无条件跳转。

lui  x5, 32424        # 32424 × 4096 = 132 808 704
jalr x1, -1754(x5)    # 132 808 704 − 1754 = 132 806 950

调用者保存与被调用者保存

一个函数在运行时需要三类信息：1. 参数；2. 调用者的现场信息（返回后还要用的值）；3. 全局变量。 调用者和被调用者共享同一组 32 个寄存器，被调用者随便使用寄存器就可能覆盖调用者的数据。所以要约定：每个寄存器在调用前后的值由谁负责保持。

• 调用者保存（caller-saved）：被调用者可以随意改写。调用者如果认为某个寄存器中的值在调用之后还要用，就必须在调用前自己把它存到栈上，调用返回后再取回。
• 被调用者保存（callee-saved）：调用者默认这些寄存器的值在调用前后不变。被调用者如果想使用它们，必须先把原值存到栈上，在返回前恢复。

几条理解要点（寄存器的一般用途见 06 算术与访存指令）：

1. ra 是调用者保存：每次执行 jal x1, … 都会覆盖 x1。函数 A 若要再调用函数 B（嵌套或递归），必须先把自己的返回地址保存到栈上，否则 A 回不去自己的调用者。
2. sp 是被调用者保存：调用者期望返回后栈指针恢复原样；被调用者自己移动了 sp，返回前必须移回。
3. x0、gp、tp 无需保存：x0 恒为 0；全局指针 gp 指向全局数据区，一般不改变。
4. 参数寄存器 x10–x17 是调用者保存：它们用于向被调用者传参、接收返回值，被调用者当然可以改写。

栈与内存布局

寄存器只有 32 个。被调用者需要的寄存器超过空闲数量，或过程是递归的、每一层都要保存自己的返回地址时，就必须把寄存器的值溢出（spill）到内存。

栈（stack）是内存中一个后进先出（LIFO）的队列，用于传递额外的值，或保存（递归调用的）返回地址。通用寄存器 sp（x2）用来寻址栈顶，栈从高地址向低地址“增长”。

• 入栈（push）：先 sp = sp − 4，再把数据存到新的 sp 指向的位置。
• 出栈（pop）：先从 sp 指向的位置取出数据，再 sp = sp + 4。

所以压入数据时 sp 减小，弹出时 sp 增大，与“栈向上长”的直觉方向相反。

proc:   addi sp, sp, -24      # 栈向低地址开辟 3 个双字
        sd   x1, 16(sp)       # 保存返回地址 ra（嵌套调用会覆盖它）
        sd   x18, 8(sp)       # 保存调用者的 x18
        sd   x19, 0(sp)       # 保存调用者的 x19
        ...                   # 函数体，可自由使用 x18、x19，可 jal 调用其他函数
        ld   x19, 0(sp)       # 逆序恢复
        ld   x18, 8(sp)
        ld   x1, 16(sp)
        addi sp, sp, 24       # 释放栈空间，sp 恢复原值
        jalr x0, 0(x1)        # 返回

内存布局

一个程序的内存从低地址到高地址依次为：

1. 保留区（Reserved）：从地址 0 开始，程序不使用。
2. 代码段（Text）：存放机器指令，PC 指向这里。
3. 静态数据（Static Data）：从 $(\mathtt{0000\,0000\,1000\,0000})_{16}$ 开始，存放全局变量和常量；全局指针 gp 指向这里，一般不变。
4. 动态数据（Dynamic Data，即堆 heap）：紧接静态数据，向高地址增长。
5. 栈（Stack）：从高地址 $(\mathtt{0000\,003f\,ffff\,fff0})_{16}$（sp 的初值）开始，向低地址增长。

栈和堆从两端相向增长，共享中间的空闲空间。

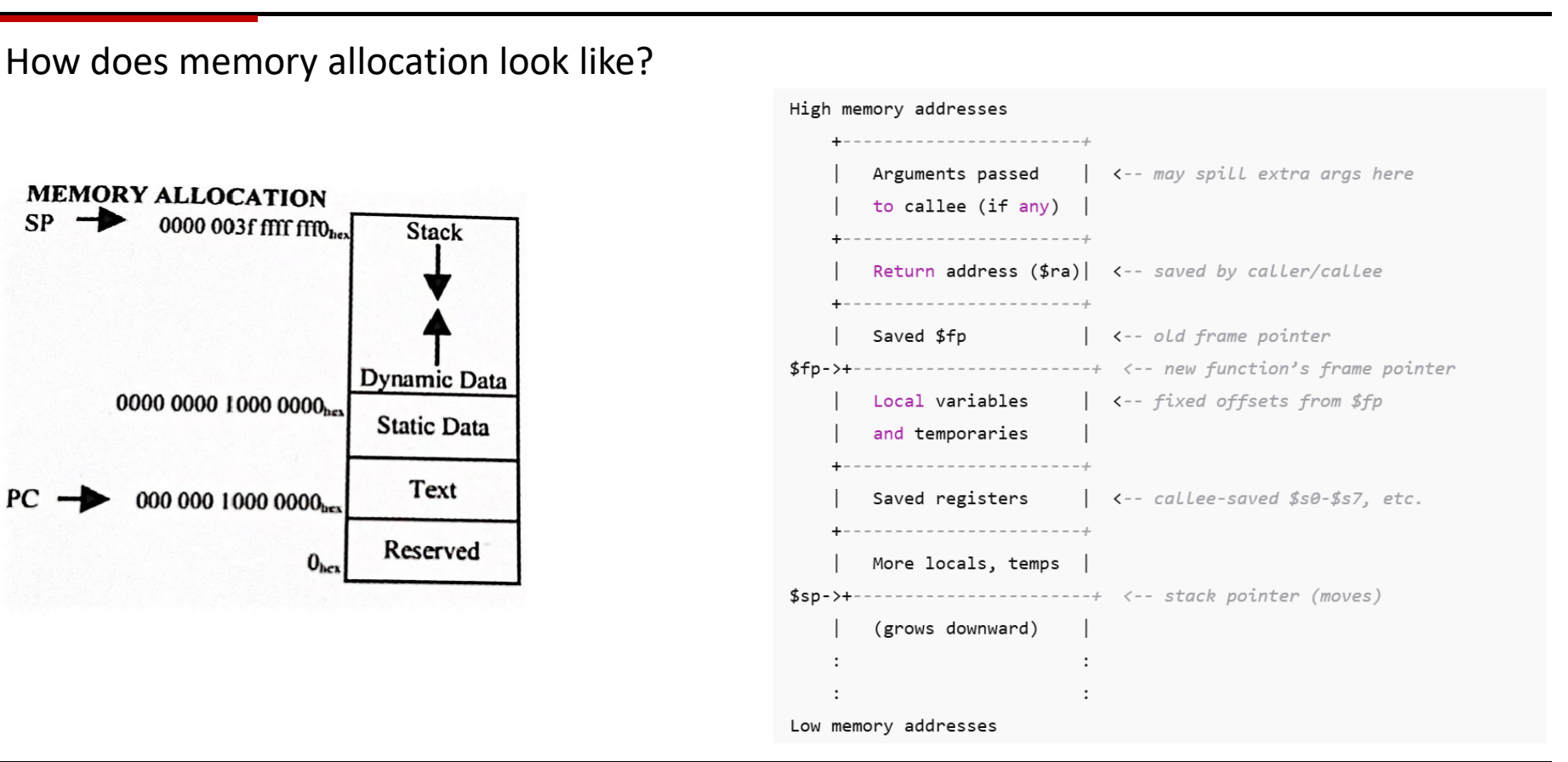

图：左：内存布局从低到高为保留区、代码段、静态数据、动态数据（向上长）与栈（向下长）；右：栈帧中参数、返回地址、旧帧指针、局部变量与保存寄存器的排布。

栈帧

每次过程调用在栈上占用的一段区域叫栈帧（stack frame）。自高地址向低地址，一个栈帧依次包含：

1. 传给被调用者的参数（参数寄存器不够时，多出的参数溢出到这里）；
2. 返回地址 ra（由调用者或被调用者保存）；
3. 保存的旧 fp（上一层函数的帧指针）；此处是新函数的帧指针（frame pointer, fp）所指位置；
4. 局部变量和临时值，用相对 fp 的固定偏移访问；
5. 保存的被调用者保存寄存器；
6. 更多局部变量/临时值，下端由 sp 指示。sp 会随 push/pop 移动，fp 在函数执行期间保持不变。

因为 sp 在函数体内会变动，用 fp 加固定偏移访问局部变量比用 sp 更稳定。

      addi x7, x0, 1
      bne  x5, x6, L1
      addi x7, x7, 10
L1:   addi x7, x7, 100

同步指令与寻址方式

锁与原子操作（Lock and Atomic Operation）

当多个核心要访问同一段数据或同一段内存时，必须保证同一时刻只有一个核心在修改它，否则两个核心各自”读—改—写”会互相覆盖结果。软件的做法是给这段数据配一把锁，用锁的值标记这段代码或数据当前是否已被占用。

锁（lock）是最简单的同步原语（synchronization primitive）：用一个内存字表示，值 0 表示锁空闲，1 表示锁不可用（已被占用）。

获取锁的过程是：

1. 读：读出锁所在地址上的值；
2. 比较：与期望值比较，期望值是 0（空闲）；
3. 写：若为 0，就把它置为 1，表示本核心拿到了锁；若为 1，说明别人占着，本核心无法操作，只能不停地轮询（自旋）重复以上步骤。

关键在于”读”和”写”之间不能被其他核心插入：如果两个核心都先读到 0、再各自写 1，就会同时认为自己拿到了锁。因此需要硬件提供原子交换（atomic exchange / atomic swap）——把”读出旧值并写入新值”作为一个不可分割的整体完成。

在 CISC 中，这一过程可以直接做成一条复杂指令 C&S（compare-and-swap，比较并交换）：CISC 本就允许为复杂操作增加专门的指令。RISC 是精简指令集，必须复用已有的指令格式，不能为此引入一条”读—比较—写”三合一的复杂指令，于是 RISC-V 用两条 R 型指令代替它，这就是下一小节的 LR/SC。

指令格式本身（R 型等 6 种格式）见 05 RISC-V概览与指令格式。

保留加载与条件存储（lr.d / sc.d）

LR/SC 的思路是：不在读写期间”锁住”内存，而是先读、再在写的时候检查”这期间有没有人动过它”，动过就放弃本次写入并重试。

• lr.d（load-reserved doubleword，保留加载双字）：lr.d x5, (x6) 执行 x5 = Memory[x6]，这是一次普通的加载；此外它还在地址 x6 上登记一个保留（reservation），即开始监视这个地址后续是否被其他核心写入。
• sc.d（store-conditional doubleword，条件存储双字）：sc.d x7, x5, (x6) 尝试执行 Memory[x6] = x5，并把结果写入 x7。

功能规则：如果在对同一地址执行 store-conditional 之前，load-reserved 所指定的内存单元内容被改变了，那么 store-conditional 失败，并且不把值写入内存。

sc.d 的执行过程：

1. 检查 x6 对应地址上的保留是否仍有效（期间没有被其他核心写过）；
2. 若有效，把 x5 写入 Memory[x6]，并令 x7 = 0，表示成功；
3. 若无效，不写内存，令 x7 为非 0 值，表示失败。

这对指令可以实现不加锁的原子内存更新：lr.d 把 Memory[x6] 读入 x5 后，程序可以在 x5 这份副本上任意修改；sc.d 只有在你处理副本期间 Memory[x6] 没被改动时，才用修改后的 x5 覆盖它，x7 指示是否成功。 失败时内存保持原样，所以只要回到 lr.d 重新开始即可。

例：原子交换 x23 与 Memory[x20]

目标：把寄存器 x23 的值与内存 Memory[x20] 的值原子地互换。

again: lr.d  x10, (x20)        # load-reserved：x10 = Memory[x20]，并在 x20 上登记保留
       sc.d  x11, x23, (x20)   # store-conditional：尝试 Memory[x20] = x23，结果写入 x11
       bne   x11, x0, again    # x11 != 0 表示 store 失败，跳回重试
       addi  x23, x10, 0       # 成功：把读到的旧值放入 x23

逐步说明：

1. lr.d 把内存旧值读到 x10，同时开始监视 x20 指向的地址；
2. sc.d 尝试把 x23 写进该地址，成功与否写入 x11；
3. 若 x11 ≠ 0，说明在第 1、2 步之间有其他核心改动过该地址，本次写入未发生，回到 again 重做；
4. 若 x11 = 0，写入已完成，再用 addi x23, x10, 0 把旧值移入 x23，交换完成。

flowchart TD
  A["lr.d x10, (x20)<br/>读旧值并登记保留 reservation"] --> B["sc.d x11, x23, (x20)<br/>尝试写入新值"]
  B --> C{"x11 == 0 ?"}
  C -- "否：保留失效，未写内存" --> A
  C -- "是：写入成功" --> D["addi x23, x10, 0<br/>旧值放入 x23"]

LR/SC 的边界情况

LR/SC 成对使用时语义直观，但地址不一致、不成对或交错使用时，结果完全由两条规则决定。 依据 RISC-V 官方非特权规范：A 扩展的 Zalrsc（LR/SC）一节：

1. 成功条件：sc.w 只有在保留仍有效，并且保留集合（reservation set）包含它要写入的字节时才成功；
2. SC 总会清除保留：无论成功还是失败，执行一条 sc.w 都会使本 hart（硬件线程）持有的任何保留失效。

此外，规范规定一个 hart 同一时刻只持有一个保留，新的 lr 会取代之前的保留。下面三个例子用的是字版本 lr.w/sc.w，规则与 .d 版本相同；结果寄存器 0 为成功、非 0 为失败。

Case 1：LR/SC 地址不匹配

lr.w t0, (a0)
sc.w t1, a1, (a3)

保留登记在 a0 所在的保留集合上，而 sc.w 写的是 a3。除非 a0 与 a3 恰好落在同一个保留集合内，否则不满足规则 1，SC 失败，t1 ≠ 0，内存不被写入。

Case 2：不成对的 LR/SC

lr.w t0, (a0)
sc.w t1, a1, (a0)
addi a1, a1, 1
sc.w t2, a1, (a0)

第一条 sc.w 与 lr.w 地址相同、保留有效，成功，t1 = 0。但根据规则 2，这条 SC 执行后保留已被清除；第二条 sc.w 前没有新的 lr.w，必然失败，t2 ≠ 0。

Case 3：同一核心的多条 LR、多条 SC

lr.w t0, (a0)
lr.w t1, (a2)
sc.w t2, a1, (a0)
sc.w t3, a1, (a2)

1. 第二条 lr.w 在 a2 上登记保留，取代了 a0 上的保留（一个 hart 只有一个保留）；
2. sc.w t2, a1, (a0)：保留集合是 a2 所在的集合，不包含 a0 的字节（除非两者同属一个保留集合），失败，t2 ≠ 0；同时这条 SC 清除了 a2 上的保留；
3. sc.w t3, a1, (a2)：保留已被上一条 SC 清除，失败，t3 ≠ 0。

四种寻址方式（Addressing Modes）

指令中的操作数可能在寄存器里、在内存里、在指令本身里，跳转目标又是一个指令地址；寻址方式（addressing mode）规定了如何从指令字段得到操作数或目标地址。RISC-V 有 6 种指令格式，但只有 4 种寻址方式：

• 寄存器寻址：所有算术运算的源数据都来自寄存器堆，指令里只给寄存器编号。
• 基址寻址：寄存器中存放的是内存地址，再加上一个立即数偏移，才得到真正访问的内存位置。偏移范围与 ld/sd 的细节见 06 算术与访存指令。
• 立即数寻址：一部分源操作数直接编码在指令里，不需要额外访存或占用寄存器。
• PC 相对寻址：目标地址以当前 PC 为基准加上指令中的立即数，用于分支，找到的是”分支目的指令”。

图：立即数寻址的操作数是指令中的 12 位常量；PC 相对寻址的目标指令地址是 PC 加 12 位常量。

PC 相对寻址中，SB 型指令的立即数被拆成两段（imm | rs2 | rs1 | funct3 | imm | opcode），拼接后与 PC 相加得到分支目标；其跳转范围与立即数最低位省略的细节见 07 分支过程调用与栈。

RISC-V 指令汇总与设计原则

到目前为止学过的指令可以按类别汇总如下。操作码一列不要求记忆，重点是知道每条指令的含义和特点（例如 beq/bne 做什么、load/store 指令的特点）。

RISC-V 的整体设计可以归结为四条原则，每一条都能在前面学过的内容里找到对应：

1. 简单源于规整（Simplicity favors regularity）：所有指令定长 32 位；指令格式数量少。
2. 好设计需要好折中（Good design demands good compromises）：在”格式尽量少”和”各类指令都要放得下足够大的立即数”之间折中，最终采用 6 种指令格式（作为对比，MIPS 只有 3 种）。
3. 越小越快（Smaller is faster）：有限的指令集、寄存器堆中有限数量的寄存器、有限的寻址方式（只有上面 4 种）。
4. 加速常见情况（Make the common case fast）：算术运算的操作数都来自寄存器堆（load-store 结构，只有 load/store 访问内存）；允许指令中直接包含立即数，常用小常数不必先从内存加载，从而减少指令数。

“加速常见情况”与 Amdahl 定律的关系见 03 性能汇总与Amdahl定律；CISC 与 RISC 的整体对比见 04 ISA抽象与RISC思想。

本讲小结

本讲的两半由性能铁律串起来：ISA 决定指令数并影响 CPI，组织（微架构）决定 CPI 和时钟周期，RISC 的设计哲学和 RISC-V 的每一个设计取舍（定长 32 位指令、load-store、立即数嵌入指令、少量寻址方式）都可以用“对 IC、CPI、CC 的影响”和“加速常见情况”来解释。

flowchart TD
  PERF["用执行时间的倒数度量性能"] --> IRON["性能铁律：指令数、CPI、时钟周期"]
  IRON --> AVG["跨程序汇总：几何平均 / 调和平均"]
  IRON --> AMD["Amdahl 定律：加速常见情况"]
  IRON --> ISA["ISA：软硬件契约，影响 IC 与 CPI"]
  ISA --> RISC["RISC 哲学：指令多但 CPI 低、可提频"]
  RISC --> RV["RISC-V：定长 32 位、6 种格式"]
  AMD --> PRIN["设计原则：规整、折中、越小越快、常见情况快"]
  RV --> INS["算术/访存、分支/调用、lr/sc"]
  RV --> MODE["4 种寻址方式"]
  INS --> PRIN
  MODE --> PRIN

核心公式
