分支预测与多发射处理器

分支在程序中极其频繁，而深流水线和多发射又把每次猜错的代价放大成十几个周期，本讲先解决“分支怎么预测”，再回答“流水线加深到头之后怎样继续提高性能”。路径是：从分支的方向与目标出发，依次讲静态预测、动态预测（1 位、2 位、两级、锦标赛）和目标预测（BTB、RAS）；然后从超流水线的最优级数转到指令级并行，比较由硬件动态调度的超标量与由编译器静态调度的 VLIW；最后讲编译器的静态调度与寄存器重命名、循环展开、函数内联。阅读前需要掌握 L03 的五级流水线、转发、load-use 停顿和控制冒险。

分支预测的动机

分支的方向与目标（Direction & Target）

控制冒险的四种基本对策在上一讲已经讲过，见 L03《08 控制冒险》：停顿（stall）、把比较提前到 ID 级判定、用编译器推迟分支判定（延迟分支或谓词执行）、分支预测。本讲专门讨论最后一种。要预测分支，先得搞清楚处理一条分支时到底有哪些未知量。

一条分支指令有两个独立的未知量：

• 分支方向（branch direction）：这条分支跳不跳，即 taken 还是 not taken。
• 分支目标（branch target）：如果跳，跳到哪个地址。

从这两个角度出发，分支可以分成两组类别：

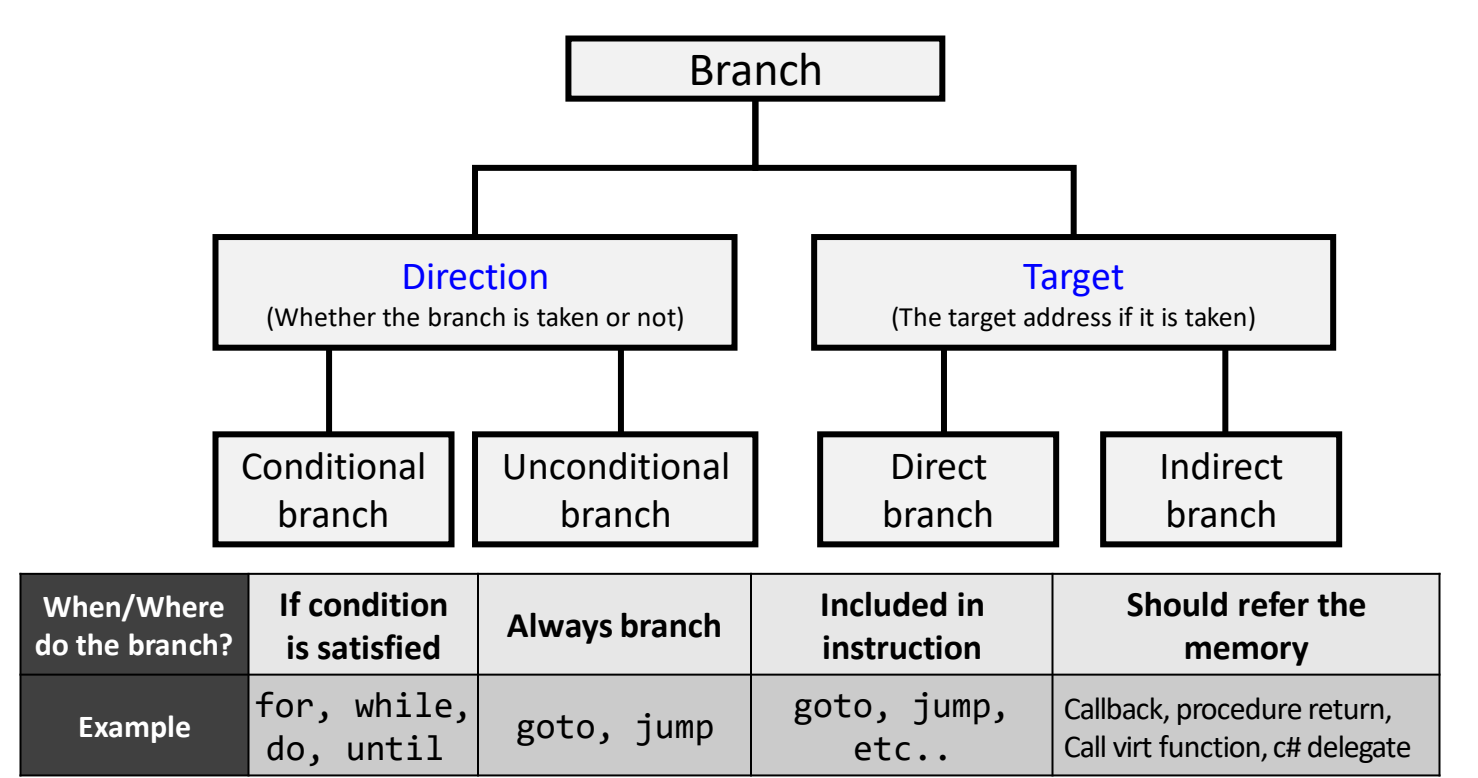

图：分支按方向（条件/无条件）与目标（直接/间接）分类，下表给出各类的判定时机与源代码例子。

两种目标类型的计算方式不同：

• 直接分支：指令里明确写出了跳转位置，目标地址为 $$\text{Target} = PC + \text{imm}$$ 其中 $PC$ 是分支指令自身的地址，$\text{imm}$ 是指令编码里的立即数（偏移）。这个地址编译器在编译时就知道，硬件取指后也能直接算出来。
• 间接分支：目标地址不是”PC + 立即数”，而是”某个寄存器里的值 + 一个立即数偏移”。寄存器的值只有运行时才知道，所以光看指令本身算不出目标。

分支的频率与控制流代价（Control Flow Penalty）

如果分支很少出现，或者每次只损失一两个周期，花大量硬件去预测就不划算。下面的统计数据和流水线结构说明，这两个前提在现代处理器里都不成立。

分支极其频繁

在 Blem 等人 [HPCA 2013] 的测量中，动态执行的指令里分支所占比例如下：

由此得到两个经验值：整数程序约每 10–11 条指令有一条分支（$1/0.094\approx10.6$），浮点程序约每 8 条有一条（$1/0.1215\approx8.2$）。只要程序执行一定数量的指令，就一定会频繁遇到分支。

长流水线：结果要等 B 个周期

回顾五级流水线：如果在 ID 级就能判定分支，一条分支只引入 1 个周期的停顿（见 L03《08 控制冒险》）。深流水线中这个代价会大得多。

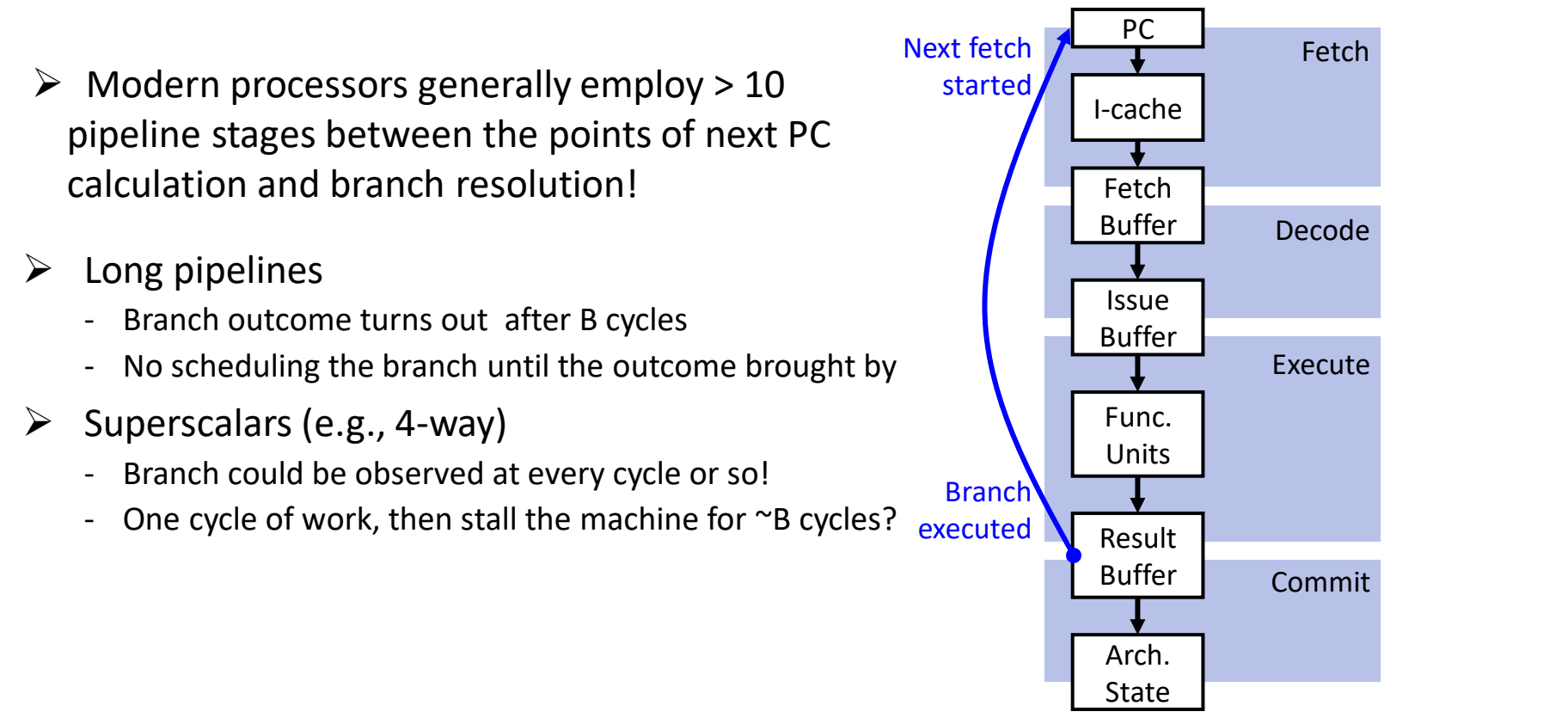

图：从计算下一个 PC 到分支执行之间隔着取指、译码、执行等多级缓冲，分支结果要经过约 $B$ 个周期才返回。

这条流水线骨架是：PC → I-cache → Fetch Buffer（取指）→ Issue Buffer（译码）→ Func. Units（执行）→ Result Buffer → Arch. State（提交）。分支要到执行完成（Branch executed）才知道结果，然后才能回到 PC 开始下一次取指（Next fetch started）。这条蓝色回路跨越的级数，就是分支的判定延迟。

• 长流水线：分支结果要在 $B$ 个周期之后才出来；结果出来之前，无法确定后续该取哪些指令。
• 现代处理器：从计算 next PC 到分支判定（branch resolution）之间通常有超过 10 级流水线。
• x86 的量级：常见 x86 处理器有 14–16 级流水线，在执行结束后才知道分支的真实结果。若预测错误，之前取进来的错误路径指令要全部冲刷（flush），一次误预测通常损失约 10 个周期。

超标量：几乎每个周期都碰到分支

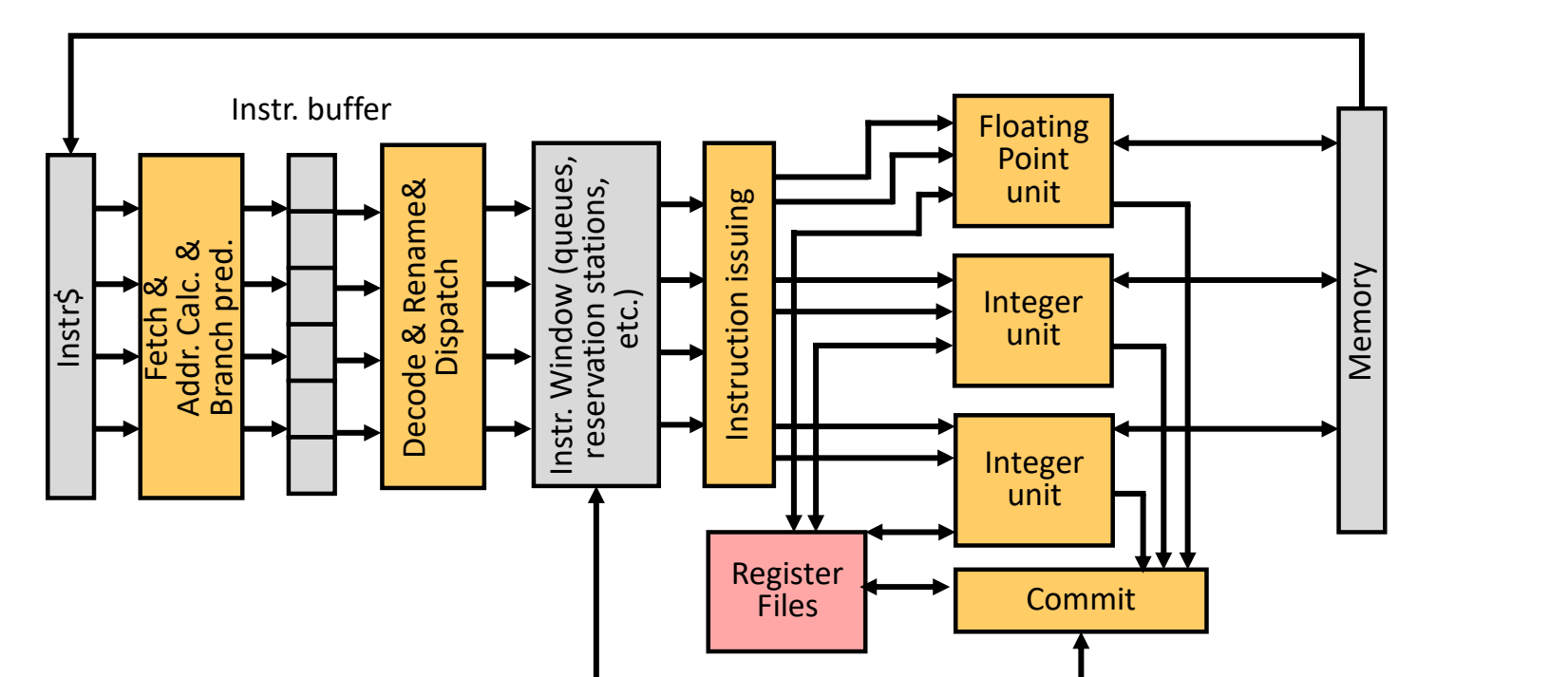

超标量（superscalar）处理器同时运行多条流水线，常见为 4–12 路，即每周期可以处理 4 到 12 条指令（结构细节见超标量处理器）。结合上面的频率：整数程序约每 10–11 条一条分支，浮点程序约每 8 条一条。处理器每周期取、发射十几条指令时，几乎每个周期都会遇到一条分支。

如果遇到分支就停下来等结果，机器的运行模式会变成”干一个周期的活，然后停约 $B$ 个周期”，大部分时间都浪费在等待上。所以对现代处理器来说，“停顿等结果”根本不可行。

分支的可预测性（Predictability）

只看汇编代码，分支的走向似乎很难猜。但分支来自源代码里的循环和判断，这些结构本身有规律，所以可以利用规律去预测，而不必停顿等待。

Program A（循环分支）：

for (i=0; i<100; i++)
{
    …
}

    addi r10, r0, 100
    addi r1,  r0, r0      ; 意图是 r1 = 0（源码写作 r0, r0）
L1:
    …
    addi r1,  r1, 1
    bne  r1,  r10, L1     ; 在 i < 100 期间一直跳回 L1
    …

循环末尾的 bne 在 $i<100$ 期间每次都跳回 L1，只有最后一次不跳。这条分支的模式是”连续 taken，最后一次 not taken”，非常规律。

Program B（相关分支）：

if (aa == 2)
    aa = 0;
if (bb == 2)
    bb = 0;
if (aa != bb)
    …

    addi r2,  r0, 2
    bne  r10, r2, L_bb    ; aa != 2 时跳过清零
    xor  r10, r10, r10    ; aa = 0
L_bb:
    bne  r11, r2, L_xx    ; bb != 2 时跳过清零
    xor  r11, r11, r11    ; bb = 0
L_xx:
    beq  r10, r11, L_exit ; aa == bb 时跳出（不执行 if 体）
    …
L_exit:

这里 aa 在 r10，bb 在 r11。若前两条 bne 都不跳，说明 aa == 2 且 bb == 2，两个变量都被清零，于是 aa == bb，第三条 beq 一定跳。所以第三条分支的结果取决于前两条分支的结果，只要知道前两条怎么走，就能预测第三条。

这两个例子对应传统分支预测最常见的两种思路：

1. 根据这条分支自己过去的行为来预测：适用于循环这类重复模式，例如 1 位、2 位预测器，见动态分支预测。
2. 利用不同分支之间的相关性：用之前若干条分支的结果来预测当前分支，例如两级相关预测，同样见动态分支预测。

方向预测与目标预测的需求

分支有两个未知量，但并不是每类分支的两个未知量都需要预测。按情形逐一检查，就能把”分支预测”缩小成两个明确的设计目标。

逐行理解：

1. 直接跳转与函数调用：一定跳，目标直接写在指令里，取到指令就知道往哪跳，不需要预测。
2. 条件分支（如 beq、bne）：跳不跳取决于运行时两个寄存器值的比较结果，方向难以预知；目标是 PC 加指令立即数，编译器都能算出来。
3. 间接跳转与函数返回：一定跳，但目标是”寄存器值 + 偏移”，要等寄存器值可用才知道，目标难以确定。

由此得出两个设计目标：

• 方向预测器（direction predictor）：负责预测条件分支跳不跳，静态方法见静态分支预测，动态方法见动态分支预测。
• 目标预测器（target predictor）：负责预测间接跳转和函数返回的目标地址，见分支目标预测。

基于分支预测的推测执行（Speculation）

在五级流水线里，预测的作用只是减少分支带来的停顿。在现代乱序处理器里，预测是整套执行方式的起点：处理器先按预测的路径大量取指、执行，事后再验证。这就是推测执行（speculative execution）。它需要三项体系结构支持：

1. 支持 ❶：预测未来的执行流。由分支预测器（branch predictor）同时预测方向和目标，提前把将来要执行的指令取进处理器，填入指令缓冲。缓冲里积攒了足够多的指令，后面才能从中找出彼此无依赖的指令并行执行。
2. 支持 ❷：以乱序（O3，out-of-order）方式执行预测路径上的指令。依赖重排序缓冲（ROB，Re-Order Buffer）来处理乱序带来的问题，ROB 的工作方式见后续课程。
3. 支持 ❸：从误预测中恢复。一旦发现分支预测错误，就撤销（UNDO）错误路径上已执行的指令，把它们全部冲刷掉，再从正确路径重新开始取指。

flowchart LR
  BP[分支预测器 Branch Predictor<br/>预测方向与目标] --> IF[按预测路径取指<br/>填充指令缓冲]
  IF --> O3[乱序执行 O3<br/>重排序缓冲 ROB]
  O3 --> R{分支判定}
  R -- 预测正确 --> BP
  R -- 预测错误 --> UNDO[撤销 UNDO<br/>冲刷错误路径指令]
  UNDO --> IF2[从正确路径重新取指]
  IF2 --> O3

这三件事是目前所有乱序执行的 x86 处理器（以及苹果处理器）都具备的基本机制。

Intel Skylake 中的位置：在 Intel Skylake（2016 年前后的处理器）的微架构中，分支预测器位于前端（Frontend）的起始处，紧挨 L1 指令缓存，旁边是取指与预译码（Instruction Fetch & PreDecode）、指令队列和 4 路译码器。它不断把预测路径上的指令（经 μOP Cache 或译码器转成 μOP）送进分配队列（Allocation Queue）。后面的执行引擎（Execution Engine）由 Reorder buffer 和 Scheduler 对这些 μOP 进行乱序调度，再分派给 ALU、Load/Store 等执行单元。前端（预测与取指）对应支持 ❶，ROB 与调度器对应支持 ❷。

静态分支预测

方向预测的发展脉络

条件分支的方向（taken / not taken）只有执行到比较那一步才知道，所以需要一个方向预测器（branch direction predictor）先给出猜测。为什么条件分支需要方向预测，见分支预测的动机。

方向预测器的演进可以画成一张图：

• X 轴：方向预测算法的类型，按出现时间排列，左边是静态预测器，右边是动态预测器；
• Y 轴：该预测器在 SPECint92（SPEC 1992 整数基准测试）上的预测准确率。

Y 轴最低刻度取 40%，不从 0% 开始。原因是准确率为 0% 的预测器其实是完美的：它每次都猜错，把它的输出取反，就每次都猜对。所以对两种结果的预测来说，真正最差的是 50% 左右的随机猜测，准确率越接近 0 或 1，预测器包含的信息越多。

整张图的趋势是：早期处理器用静态预测，现代处理器基本都用动态预测。本节讲左半部分的四种静态方法，右半部分见动态分支预测。

静态预测（Static Direction Prediction）

早期芯片的晶体管资源很紧张，能用软件解决的问题尽量不用硬件。静态预测（static prediction）就是这一思路的产物。

静态预测指在编译时就确定每个分支的预测方向，运行时硬件不再根据执行情况调整。它的统一做法是：先假定分支取某个结果，按这个假定继续执行，不等分支的实际结果出来；猜错了再把错误路径上的指令清掉。早期处理器采用它，是因为它简单、硬件开销低。

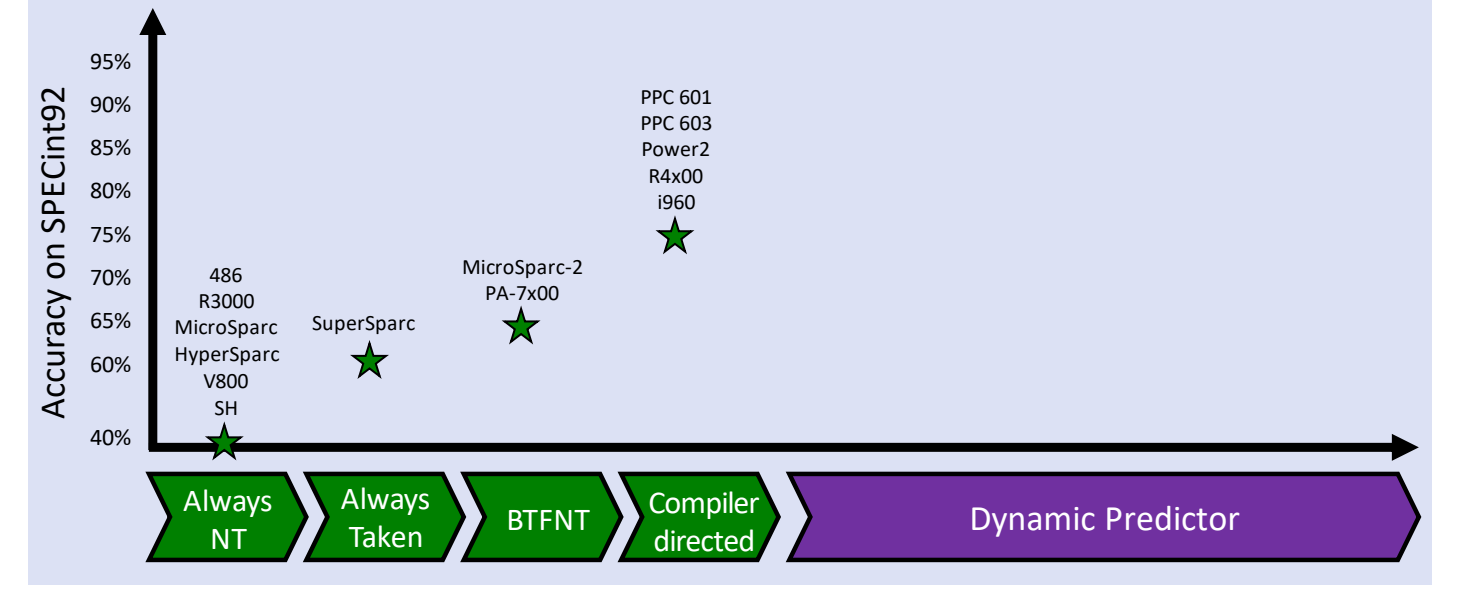

图：四种静态方法在 SPECint92 上的准确率依次上升，编译器引导约 75%，右侧留给动态预测器。

总预测不跳转（Predict Not Taken）

最省事的做法是当分支不存在：总预测不跳转（predict not taken / always not taken）指总是预测分支不跳转，继续从顺序指令流取指，只有分支真正跳转时流水线才会停顿。它几乎不需要改动现有硬件，因为流水线本来就在每个周期取 $PC+4$。

分支实际跳转时，处理过程如下：

1. 冲刷：把分支之后已经进入流水线的指令冲刷掉。这些指令在代码中位于分支之后，在流水线中位于分支前面的阶段。
2. 确认未改状态：确保被冲刷的指令没有改变机器状态。
3. 重启：从分支目标地址重新开始取指。

冲刷几条：取决于分支逻辑放在哪一级

分支在哪一级得出结果，它前面各级就各有一条错误路径上的指令，这些都要冲刷：

分支判定越早，猜错的代价越小。把分支判定提前到 ID 的硬件改动，见 L03《08 控制冒险》。

被冲刷的指令不能已经改了状态

冲刷之所以安全，是因为被冲刷的指令还没来得及改变机器状态。机器状态有两类：

• 寄存器状态：错误路径上的指令如果已经写了寄存器，结果就被污染了；
• 存储器状态：错误路径上的 store 如果已经写进内存，同样无法撤回。

在五级流水线中这一条件自动满足：改变机器状态的操作都在流水线尾部，MEM 级的 MemWrite 和 WB 级的 RegWrite。分支最晚在 MEM 级判定，此时它后面的指令最多走到 EX，还没到写内存或写寄存器的那一级，清零它们的控制信号即可。

准确率为什么只有 30–40%

总预测不跳转的准确率只有 30–40%。原因在于循环：一个执行 100 次的循环，循环分支有 99 次跳转，只有 1 次顺序往下走，总预测不跳转在这类分支上几乎总是猜错。程序中最常见的分支恰好是循环分支，所以整体准确率很低。

两类停顿：气泡与冲刷

预测失败和 load-use 冒险都会让流水线停下，但两者在硬件上的做法不同。

气泡（bubble，又称插入 noop）是在流水线中两条指令之间插入一条 noop，load-use 冒险就是这样处理的（见 L03 中 load-use 停顿的内容）：

1. 冻结较早阶段：让流水线中位置靠前（代码中靠后）的指令停留一个周期，不往下走，即用写控制信号把它们“bounce”在原地（不更新 PC 和对应的流水线寄存器）；
2. 在合适的阶段插入 noop：把该阶段流水线寄存器中的控制位清零，这一级就变成一条什么都不做的指令；
3. 放行较晚阶段：流水线中位置靠后（代码中靠前）的指令照常往下执行。

插入 noop 的位置不限于 IF，可以根据需要选在任意一级。

冲刷（flush，又称指令作废 instruction squashing）是把流水线中已经存在的某条指令替换成 noop。做法是把某一级之前所有各级的控制信号全部清零，这些指令就失效了。

flowchart LR
  A[分支在 MEM 判定为 taken] --> B[清零 IF/ID/EX 中三条指令的控制信号]
  B --> C[三条指令变为 noop 不写寄存器和内存]
  C --> D[PC 改为分支目标 重新取指]

总预测跳转（Predict Taken）

总预测不跳转在循环分支上几乎总是错，自然会想到反过来猜。总预测跳转（predict taken / always taken）指总是预测分支跳转，准确率提高到 60–70%，恰好与总不跳转的 30–40% 互补。代表处理器是 SuperSparc。

它的问题在于：要往目标处取指，就必须先知道目标地址，而条件分支的目标是 $PC$ 加指令中的立即数偏移，需要计算。即使已经把分支目标计算硬件移到 ID 级，取到分支时目标地址也还没有算出来，只能等 ID 算完再从目标处取指。因此 predict taken 总要付出 1 个周期的停顿，猜对时也一样。

这就引出一个问题：能不能把分支目标指令的地址“缓存”起来，在取指时直接拿到？答案是分支目标缓冲，见分支目标预测。

BTFNT（Backward Taken, Forward Not Taken）

总跳转和总不跳转对所有分支一视同仁。其实分支的跳转方向就能透露它是不是循环分支。

BTFNT（Backward Taken, Forward Not Taken，向后跳则预测跳转、向前跳则预测不跳转）指：目标地址小于当前 PC 的分支，即偏移量为负、向后跳的分支，预测为跳转；目标地址大于 PC、向前跳的分支，预测为不跳转。换句话说，总是选地址较小的那条路（always take the smaller address）。

判断依据是分支目标地址 $=PC+\text{立即数偏移}$：

1. 偏移为负，即向后跳：通常是循环末尾跳回循环开头的分支，大多数时候都跳，预测 taken；
2. 偏移为正，即向前跳：通常是跳过某段代码（如退出循环、if 分支），预测 not taken。

循环的汇编一般是：执行完循环体后检查条件，条件满足就向后跳回循环开头，不满足就顺序往下走。所以 BTFNT 是专门为 for/while 循环设计的，而循环分支正是程序中最常见的分支。

它的局限是对不规则分支效果差：循环以外的分支，方向和跳转是向前还是向后关系不大。BTFNT 的准确率约 65%，比 Always Taken 略好，代表处理器为 MicroSparc-2 和 PA-7x00。

编译器引导预测（Compiler Directed）

前三种方法都只看分支指令本身，不了解程序实际怎么运行。如果事先跑一遍程序，就能知道每个分支实际倾向于哪个方向。

编译器引导预测（compiler-directed prediction）使用称为剖析（profiling）或反馈导向编译（feedback-directed compilation）的技术：

1. 初次编译程序；
2. 用测试数据运行，统计每个分支的典型方向，即跳转与不跳转的比例；
3. 重新编译：根据统计结果调整每条分支指令的预测位，大概率跳转的标为预测跳转，大概率不跳的标为预测不跳转。

这样就利用了先前执行的历史结果，针对具体分支做了定点优化。准确率约 75%，代表处理器有 PPC 601、PPC 603、Power2、R4x00 和 i960。

程序员标注：likely / unlikely

另一种静态手段不靠编译器自动剖析，而是程序员直接在源代码中给分支标注 likely（可能成立）或 unlikely（不太可能成立），编译器再根据这些提示做优化。Linux 内核源代码中有大量这类标注。这种方法的准确率无法统一评价，取决于程序员的判断是否准确。

if (unlikely(ptr == NULL))
    return -ENOMEM;

总体来看，静态预测的上限大约就是 75%。要进一步提高准确率，就要让 CPU 在运行时根据实际结果学习，即动态预测，见动态分支预测。

附录：分支停顿能否为 0，分支在哪一级完成

问题一：分支和跳转指令的停顿能否降到 0？

按本课程五级流水线的 IF 设计，答案是不能。在本课的数据通路中，下一条 PC 的来源（$PC+4$ 或分支目标）由 PCSrc 多路选择器决定，分支目标和比较结果要从后面的流水线寄存器（如 EX/MEM）送回，先写入 PC 寄存器，下一个周期才能用来访问指令存储器（IM），所以至少有一个周期的损失。

助教（TA）的补充说明：如果像其他一些设计（例如 ICS 课程中的 pipe 处理器）那样，把 EX/MEM 寄存器中的结果通过多路选择器直接送给指令存储器，不再经过别的寄存器，就能少一个周期。

问题二：分支和跳转指令在哪一级完成？

L03 中有两种说法：第 57 页的多周期阶段划分写的是在 Exec 阶段完成（Branch Comparison; Branch and Jump Completion）；第 118 页的流水线图中，beq 在 MEM 级（DM 处）才决定下一条取指地址，后面跟了 3 个 stall。答案是：两种都对，甚至 Decode（ID）级也对。分支在哪一级完成，取决于分支比较逻辑和 PC 更新逻辑放在哪一级。这也正是上面冲刷条数表随分支逻辑位置变化的原因。

动态分支预测

动态方向预测（Dynamic Direction Prediction）

静态预测（见静态分支预测）对同一条分支，无论第几次遇到都给出同一个预测，所以准确率在 SPECint92 上停在约 75%（编译器引导）。要再提高，就得用运行时信息。

动态方向预测（dynamic direction prediction）指处理器在运行时记录每条分支过去的实际行为，并据此预测下一次的方向：先预测，等方向判定后拿实际结果反馈，预测错了就调整，从错误中学习，让预测贴合每一条分支各自的行为。 方向与目标两类预测需求的划分见分支预测的动机；本节只讲方向（T/NT），目标地址的预测见分支目标预测。

四代动态预测器在 SPECint92 上的准确率依次提高，下面逐一展开：

1 位分支历史表（Branch History Table, BHT）

最直接的想法是“上次怎么走，这次就怎么走”。为此需要一张表，给每条分支记下它上一次的方向。

分支历史表（Branch History Table, BHT）是一张按分支 PC 索引的表。在 1 位方案中每项只有 1 位，记录该分支上一次的方向：项为 0 预测不跳转（NT），项为 1 预测跳转（T）。它让处理器随时间改进预测，SPECint92 上准确率约 80%。

括号中是各处理器 BHT 的表项数：21064（2K）、21066（2K）、AMD K5（1K）、R8000（1K）。在同一类预测器中，表项越多，不同分支挤进同一项的机会越少，命中率越高；1K 项的处理器一般比 2K 项的命中率低。

为什么要哈希索引

分支数量太多，不可能每条分支独占一项。SPEC2006 中一个程序动态执行约 $10^9$ 到 $10^{10}$ 条指令，其中约 10% 是分支，也就是约 $10^8$ 次分支执行，硬件无法为它们逐一保存历史。 PC 有 32 位，硬件也不可能做一张覆盖 $2^{32}$ 个地址的表。

于是 BHT 的索引方式如下：

1. 哈希：把 32 位 PC 送入哈希函数，得到 $K$ 位索引。
2. 查表：BHT 共 $2^K$ 项（例如 $K=10,11,12$ 对应 1024、2048、4096 项），每项 1 位，用索引读出该项作为预测。
3. 冲突处理：两条分支哈希到同一项时不做任何避免，后写的直接覆盖先写的。这样做硬件很简单，代价只是准确率下降。

用有限状态机更新 BHT

BHT 旁边配一个有限状态机（Finite State Machine, FSM）更新逻辑，负责在分支方向判定后改写表项：

• 输入：表项中的原状态（prev. status）和这次的实际结果（actual outcome，T 或 NT）；
• 输出：写回 BHT 的新状态。

1 位预测器的 FSM 只有两个状态（NT 和 T）：

规则可以概括为一句话：预测对则不变，预测错则翻转，新状态就等于这次的实际结果。 下图右半部分中，绿色箭头表示分支实际 T，红色箭头表示实际 NT；红色 0 预测 NT，绿色 1 预测 T。

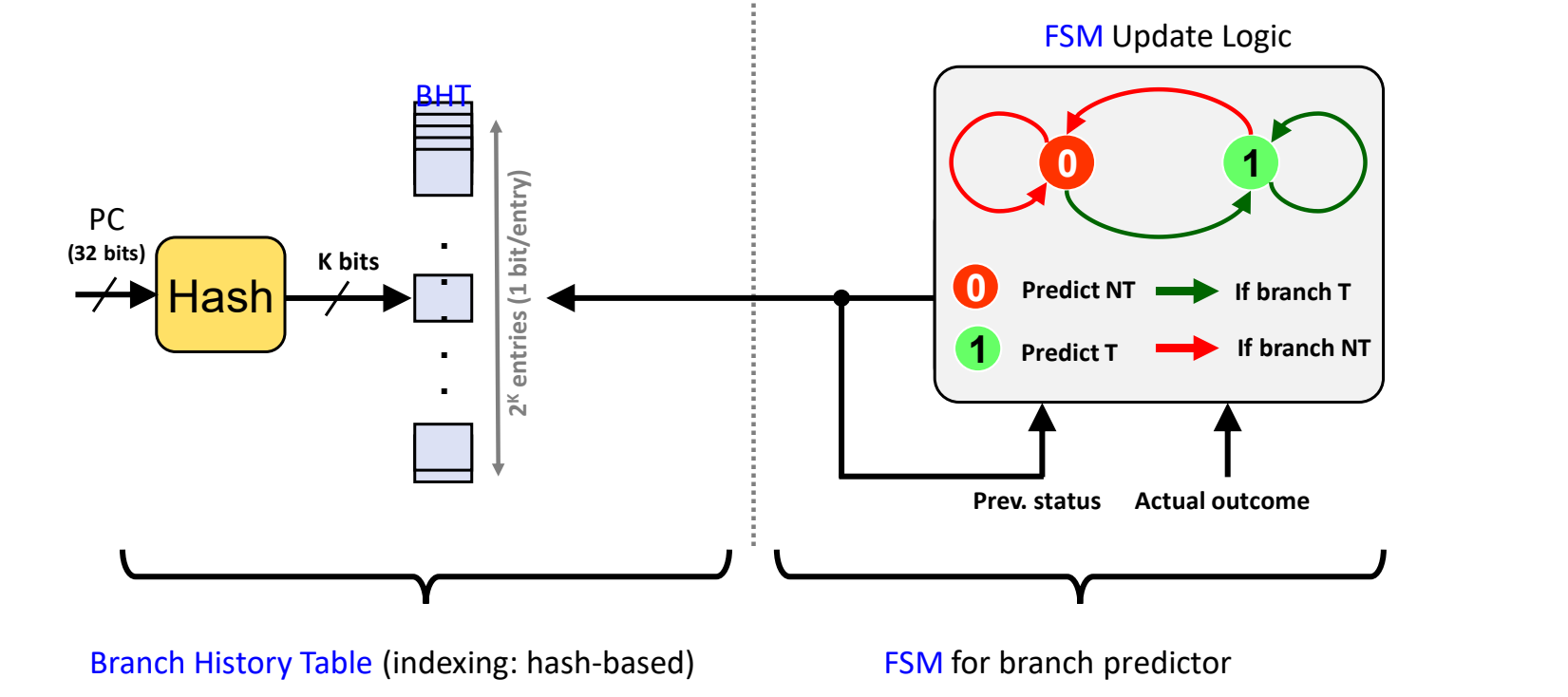

图：32 位 PC 经哈希得到 $K$ 位索引访问 $2^K$ 项、每项 1 位的 BHT；分支判定后由 FSM 根据原状态与实际结果更新表项。

1 位预测器的循环例子

1 位方案的弱点在循环上最明显：循环分支几乎总是跳，只在退出时不跳一次，但这一次“例外”会让预测器错两次。

    addi r10, r0, 5      # 循环上界
    addi r1, r1, r0      # 循环变量初始化（讲义原文如此）
L1: ...
    addi r1, r1, 1       # r1 自增
    bne  r1, r10, L1     # r1 != r10 则跳回 L1
    ...

由此得到 1 位方案的根本问题：

• 每轮第一次总是错：上一轮退出时把状态改成了 NT；
• 中间 3 次预测正确；
• 最后一次（退出）总是错：前一次是 T。

稳定模式中的每一次异常，都会导致每轮两次误预测：异常发生时错一次，异常把状态改了，回到正常模式时再错一次。一位只能记住“上一次”，没有办法区分“偶然一次例外”和“行为真的变了”。

2 位饱和计数器（2-bit Saturating Counter）

要让偶尔一次例外不至于推翻预测，就需要给每个分支多存一点“把握程度”。两位比一位好。

2 位饱和加减计数器预测器（2-bit saturating up/down counter predictor）把 BHT 每项扩成 2 位，FSM 有四个状态 00、01、10、11：

• 方向位（direction bit）：高位 MSB，直接给出预测，1 为 T，0 为 NT；
• 迟滞位（hysteresis bit）：低位 LSB，表示把握程度，概念上对应“松弛”（relaxation）：在强状态下错一次只会退到弱状态，方向位不变。

更新规则就是一个在 00 和 11 之间饱和的加减计数器：

1. 实际为 T：计数加 1，$00 \to 01 \to 10 \to 11$，到 11 后保持不变；
2. 实际为 NT：计数减 1，$11 \to 10 \to 01 \to 00$，到 00 后保持不变。

stateDiagram-v2
  SN: 00 强不跳转 SN（预测 NT）
  WN: 01 弱不跳转 WN（预测 NT）
  WT: 10 弱跳转 WT（预测 T）
  ST: 11 强跳转 ST（预测 T）
  SN --> SN: NT
  SN --> WN: T
  WN --> WT: T
  WN --> SN: NT
  WT --> ST: T
  WT --> WN: NT
  ST --> ST: T
  ST --> WT: NT

从强状态出发，必须连续错两次方向位才会改变。“有把握”时偶尔错一次只是“信心动摇”（强退成弱），再错一次才真正改口；反之，在弱状态下猜对一次就回到强状态。下图中绿色节点（10、11）预测 T，红色节点（00、01）预测 NT。

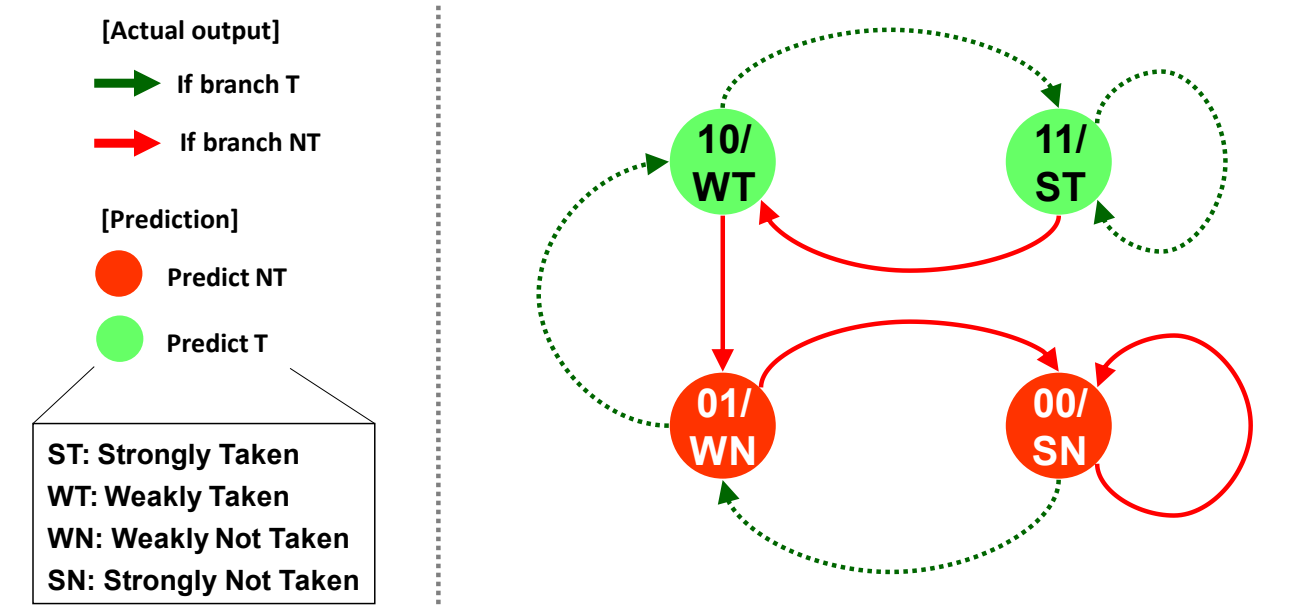

图：绿色虚线为实际跳转、红色实线为实际不跳转，状态在 00 SN、01 WN、10 WT、11 ST 之间逐级移动，两端饱和。

2 位方案在 SPECint92 上最好可达约 90%。 采用它的处理器及表项数为：21064A（4K*）、21164（2K*）、Nx586（2K*）、PPC 620（2K）、PPC 604（512）、R10000（512）、UltraSparc（512）、Cyrix M1（256*）、PA-8000（256）、Pentium（256），带 * 的处理器还配有返回地址栈（见分支目标预测）。

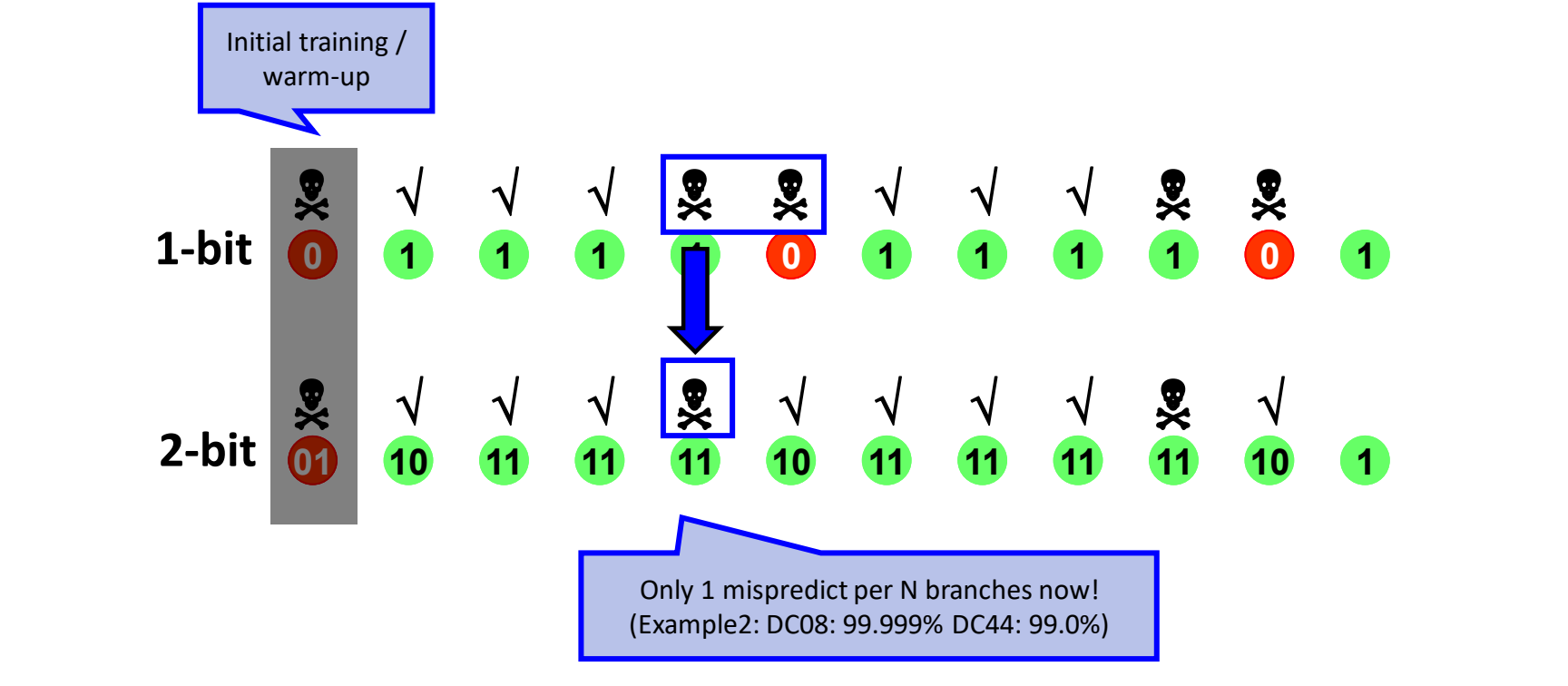

把两种方案放在一起比较：第一个位置是初始训练（预热，warm-up），之后 1 位方案每轮在“退出 + 再进入”处连错两次，2 位方案只在退出处错一次，即每 N 个分支（N 为每轮迭代数）只有 1 次误预测；另一组例子（Example2）中，DC08 为 99.999%，DC44 为 99.0%。

图：同一循环序列上，1 位预测器每轮错两次，2 位预测器预热后每轮只错一次。

两级相关预测与锦标赛预测

1 位和 2 位预测器都只看同一条分支自己的“上一次”或“总体倾向”，看不到更长的模式。要进一步提高，需要利用分支之间的相关性。

两级相关预测（Two-Level / Correlating Predictor）

分支相关性（branch correlation）指一条分支的结果往往和之前的若干结果相关。两级预测器（two-level predictor）利用这一点，同时使用分支历史表 BHT 和模式历史表（Pattern History Table, PHT）：第一级记录最近若干次分支结果构成的历史模式，第二级按这个模式查找对应的预测。最好情况下准确率约 96%（Pentium6）。

相关性有两种来源：

• 同一分支的自相关：不只看上一次结果，而是看最近若干次（例如 5 次）结果构成的模式，再预测下一次。对上面的循环，记住“连续 4 次 T 之后是 NT”就能把每轮那一次误预测也消掉。
• 不同分支之间的相关：前面其他分支的结果也会影响当前分支的方向，这同样可以用于预测。

混合预测 / 锦标赛预测（Hybrid / Tournament Predictor）

没有一种预测器在所有情况下都最好：不同分支的行为不同，有的适合只看自身历史，有的适合看全局相关性。

锦标赛预测器（tournament predictor，又称混合预测器 hybrid predictor）同时运行多个不同类型的子预测器，再加一个元预测器（meta-predictor），即“预测器的预测器”，用来预测哪一个子预测器这次更准，并采用它的结果。这样就构成两层预测：子预测器预测方向，元预测器预测该信谁。最好情况下准确率约 97%（Alpha 21264）。

flowchart LR
  PC[分支 PC] --> P1[子预测器 A]
  PC --> P2[子预测器 B]
  PC --> M[元预测器 meta-predictor]
  P1 --> SEL{选择}
  P2 --> SEL
  M -->|哪个更准| SEL
  SEL --> OUT[方向预测 T/NT]

BHT 在五级流水线中的位置

动态分支预测同样要知道方向与目标两件事，各类分支的难点与正文一致，见分支预测的动机。下面是 BHT 在五级流水线（见 L03）中的具体工作方式。

分支预测缓冲（branch prediction buffer）就是 BHT 的另一个名字。它的工作过程如下：

1. IF 阶段查表：BHT 位于 IF 阶段，用 PC 的低位寻址，读出一位，表示这条分支上次执行时是否跳转。
2. 随流水线传递：这一位经 IF/ID 流水线寄存器送到 ID 阶段。
3. ID 阶段判定：在确认取到的是分支指令并检查预测位后，分支在 ID 阶段作出决定。
4. 预测错误时恢复：冲刷流水线中错取的指令，从正确的指令重新开始，并把预测位取反。

flowchart LR
  A[IF：用 PC 低位查 BHT] --> B[预测位经 IF/ID 传到 ID]
  B --> C{ID：是分支？预测对吗？}
  C -->|预测正确| D[继续执行]
  C -->|预测错误| E[冲刷错误指令]
  E --> F[从正确指令重启]
  F --> G[预测位取反]

预测位可能出错，原因有两种：这条分支本次的行为确实变了，或者这一位是 PC 低位相同的另一条分支留下的。两种情况都只影响性能，不影响正确性。 附录用取模作为哈希的例子：表有 2 项时，$\texttt{0x10} \bmod \texttt{0x2} = \texttt{0x0}$，$\texttt{0x11} \bmod \texttt{0x2} = \texttt{0x1}$，$\texttt{0x22} \bmod \texttt{0x2} = \texttt{0x0}$，所以 0x10 和 0x22 两条分支共用同一项。 附录把索引位数记作 $N$、表项数记作 $2^N$，与正文的 $K$、$2^K$ 含义相同；同时把 1 位 FSM 概括为“改主意快”（change mind fast），这正是它在循环例子中连错两次的原因。

一个 4096 位的 BHT，误预测率从 1%（nasa7、tomcatv）到 18%（eqntott）不等。

附录中的 2 位预测器

附录给出的 2 位方案约有 80% 准确率，其原则是“预测必须连续错两次，预测位才会改变”，并指出 BHT 中也要存放 FSM 的初始状态。 它的状态图与正文的饱和计数器不完全相同：

stateDiagram-v2
  S11: 11 预测 T
  S10: 10 预测 T
  S01: 01 预测 NT
  S00: 00 预测 NT
  S11 --> S11: T
  S11 --> S10: NT
  S10 --> S11: T
  S10 --> S00: NT
  S01 --> S11: T
  S01 --> S00: NT
  S00 --> S00: NT
  S00 --> S01: T

两种 FSM 的对照：

两者的共同点是：处在 11 或 00 这样的强状态时，必须连续错两次预测才会翻转。区别在于附录方案中，弱状态一旦再错就直接跳到对方的强状态，而饱和计数器只移动一步。对 T T T T NT 循环，两者结果相同：附录例子从 01 出发，第一次 T 后直接到 11，此后每轮只在退出时错一次，降到 10 后再次进入时预测正确。 附录写的约 80% 与正文“最好约 90%”出自不同的统计口径，正文的 90% 指 SPECint92 上的最好情况。

分支目标预测

为什么还需要目标预测

BHT 预测的是分支何时跳转（when），却不告诉处理器分支跳到哪里（where）。 方向预测为“跳转”之后，处理器仍需要目标地址才能在下一个周期从正确位置取指；如果目标要等译码、甚至等执行阶段算出，即使方向猜对了，流水线也要白白等上几个周期。分支的方向与目标两类预测需求见分支预测的动机。

因此需要第二类预测器，专门在取指阶段直接给出跳转目标，这就是 BTB。

分支目标缓冲（Branch Target Buffer, BTB）

分支目标缓冲（Branch Target Buffer, BTB）是位于 IF 阶段的一个类缓存（cache-like）存储，记录分支指令的地址及其对应的跳转目标，用指令地址来查找。 它的好处是：只要预测正确，无论分支走哪个方向都可以避免停顿——预测跳转时，下一条直接取自目标；预测不跳转时，下一条就是顺序指令。

两种实现思路

BTB 里到底存什么，有两种做法：

1. 方案一：缓存目标地址。IF 阶段的 BTB 给出分支目标地址，但同一周期还必须取出顺序的下一条指令（以防预测不跳转）。于是 IF 同时取出两条候选指令，由 IF/ID 中的预测位选择在下一个时钟沿把哪一条“下一条”指令装入 IF/ID。代价是指令存储器需要两个读端口：一个端口按 $PC+4$ 取顺序指令，另一个端口读出跳转目标地址处的指令。
2. 方案二：缓存目标指令本身。指令存储器不做改动，每个周期仍只按顺序地址取一条指令；BTB 中存放的不再只是 PC 地址，而是跳转目标处的那条指令。取指时，指令存储器输出顺序指令，BTB 输出跳转目标指令，由多路选择器选择其一送入 IF/ID（示意图中该选择器还有一个常数 0 输入）。

结构与查找过程

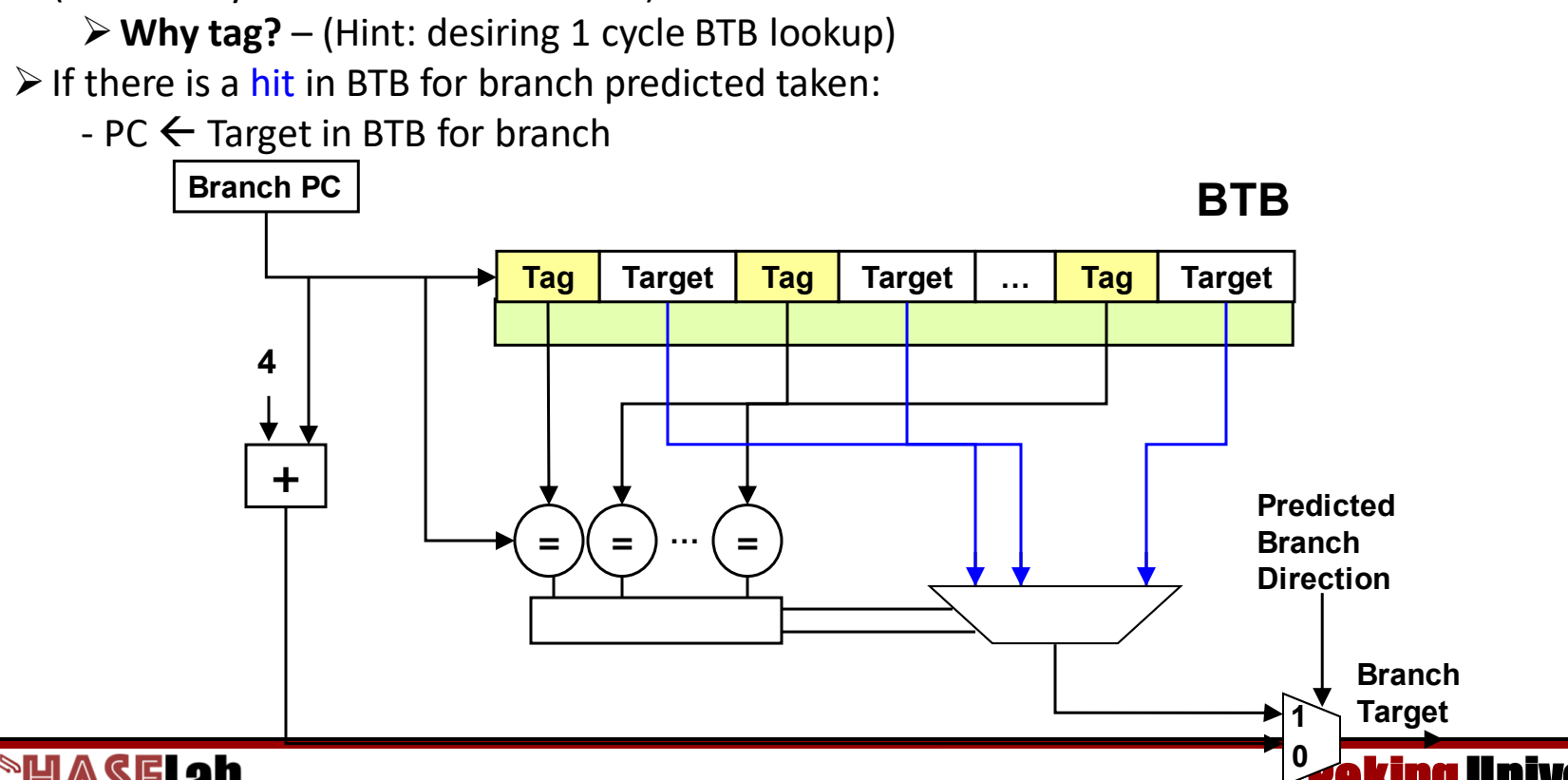

BTB 由许多并排的 Tag | Target 对组成：Tag 记录某条分支指令的 PC，Target 记录它发生跳转时的目标。 一次查找按以下步骤进行：

1. 并行比较：当前取指的 PC（图中 Branch PC）同时送到每个表项的比较器 =，与所有 tag 同时比较。
2. 选出目标：比较结果作为选择信号，把匹配那一项的 Target 经多路选择器读出；有匹配即为命中（hit），说明 BTB 中确实存有这条分支的目标。
3. 计算顺序地址：同时用加法器算出 $PC+4$。
4. 按方向选下一 PC：最后一级二选一由预测的分支方向（Predicted Branch Direction，来自方向预测器）控制：选 1 输出 Branch Target，选 0 输出 $PC+4$。

即：若 BTB 命中且该分支被预测为跳转，则

否则 $PC \leftarrow PC + 4$。

图：分支 PC 同时与所有 Tag 比较，命中项的 Target 经选择器输出，再由预测方向在目标地址与 $PC+4$ 之间二选一。

flowchart LR
  PC[当前 PC] --> CMP[与所有 Tag 并行比较]
  PC --> ADD[PC+4]
  CMP -->|命中| TGT[读出 Target]
  TGT --> MUX{预测方向 = 跳转?}
  ADD --> MUX
  MUX -->|1 跳转| N1[下一 PC = Target]
  MUX -->|0 不跳转| N2[下一 PC = PC+4]

为什么要有 tag

设置 tag 的理由（Hint）是：希望 BTB 查找在一个周期内完成。 BTB 工作在 IF 阶段，此时指令还没有译码，处理器甚至不知道当前取的是不是分支。用 tag 存下分支 PC 并与当前 PC 全部同时比较，命中本身就说明“这是一条记录过的分支、目标就是这个”，于是在一个周期内同时得到“是否为已知分支”和“目标是什么”两条信息，下一周期即可从目标处取指。

这种组织方式与 BHT 完全不同：

BTB 的优点是快，一个周期内完成所有 tag 的比较并读出目标；缺点是硬件复杂——每一项都需要一个比较器同时工作，所以表项数不可能很大，一般只有 64 或 128 项，超过这个规模对 CPU 设计会带来很大困难。

函数返回的预测难点

函数返回非常频繁，却恰好是 BTB 难以处理的一类跳转。 难点有两个：

1. 地址难算：返回指令（MIPS 的 jr $ra）的目标在寄存器 $ra 中，要从寄存器读出地址，必须等到 EX 阶段完成才知道跳到哪里。
2. 地址难用 BTB 预测：同一个函数可以从多处被调用，每次返回的位置都不同，而 BTB 中一条返回指令只对应一个 Target。

foo:
  0x10001000  jal bar
  0x10001004  ...
  0x10001800  jal bar
  0x10001804  ...
  0x10001CE4  jal bar
  0x10001CE8  ...
bar:
  0x1000F0E0  jal baz
  0x1000F0E4  ...
              jr  $ra
baz:
              jr  $ra

但只要了解指令语义，返回地址其实很好预测：每次调用发生时，返回地址就已经知道了——就是调用指令的地址加 4。

返回地址栈（Return Address Stack, RAS）

返回地址栈（Return Address Stack, RAS）是专门预测函数返回目标的硬件栈：调用时把返回地址压入 RAS，译码到返回指令时从 RAS 弹出预测的返回地址。

1. 调用（call）：调用指令的 PC 照常查 BTB 得到被调函数的入口；同时把 $PC_{\rm call}+4$ 作为返回地址压入（push）RAS。
2. 返回（return）：返回指令的 PC 同样会查 BTB，但当判断出这是一条返回指令（图中 Return? 信号）时，多路选择器改用 RAS 栈顶弹出（pop）的地址作为预测目标，而不用 BTB 的输出。

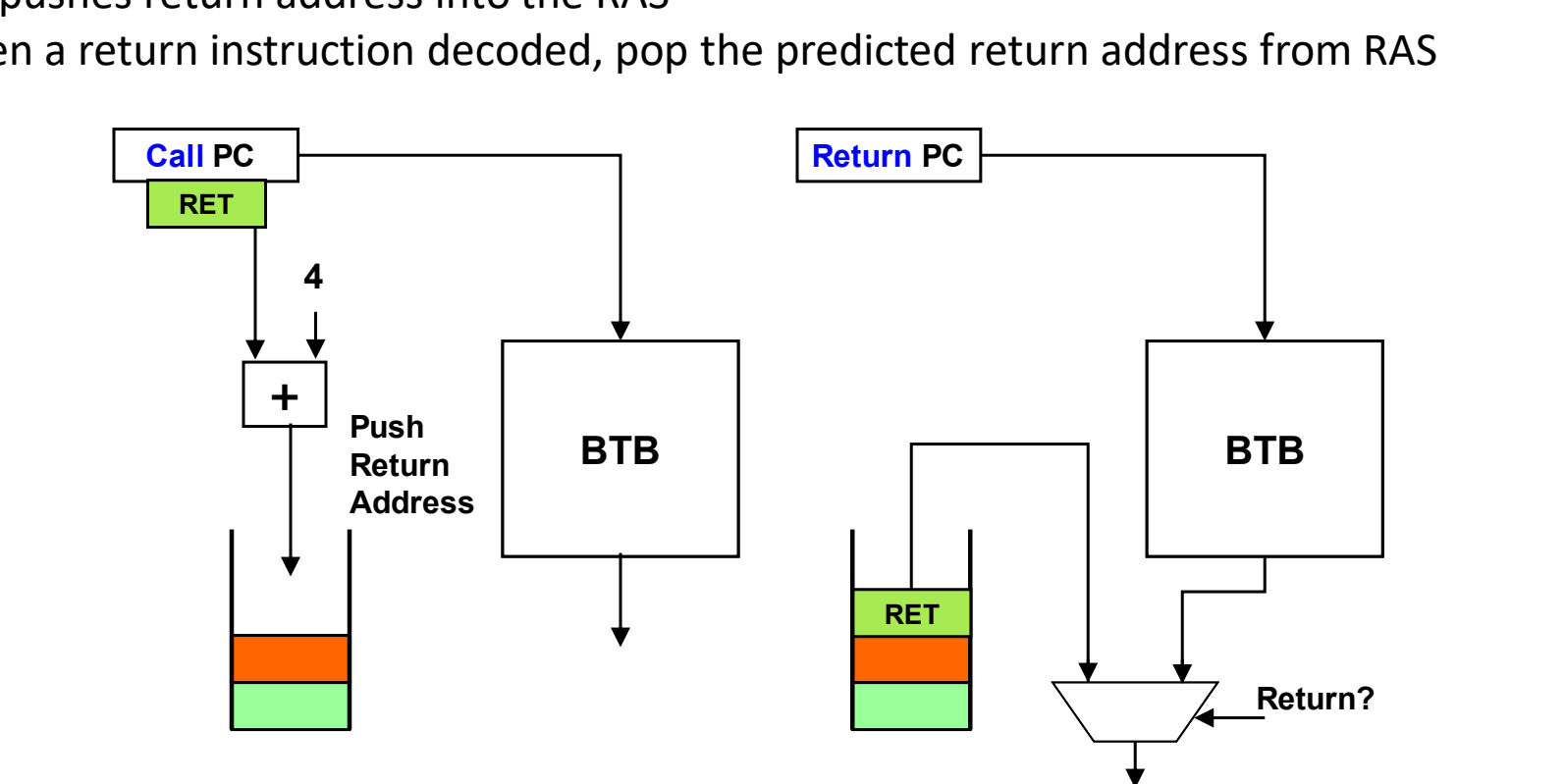

图：调用时把 Call PC + 4 压入 RAS，返回时弹出栈顶 RET 作为预测地址，与 BTB 的输出二选一。

选择栈结构的原因是调用与返回天然是嵌套的：后调用的函数先返回，正好对应栈的后进先出（LIFO）。

规模：小栈就够

RAS 不需要很大就能预测得很准，8–16 项的返回栈已经足够。 返回误预测率随表项数变化的曲线（横轴为返回栈表项数，基准程序为 gcc、fpppp、espresso、doduc、li、tomcatv）显示：没有返回栈时各程序的返回误预测率约在 20%–50%；表项增加到 8 项时，大多数程序的误预测率已降到接近 0；li 下降最慢，到 16 项时也只剩很小的误预测率。

真实处理器的 RAS 规模：

早期处理器只有 1 项，是因为当时程序的调用嵌套不深；程序越写越复杂后，后来的处理器把表项增加到 12 或 16。

失效情形与正确性

RAS 会在以下情况失效：

1. 调用深度超过栈容量：函数嵌套调用得很深，超出 RAS 的表项数，较早压入的返回地址无法保留，相应的返回就会预测错。
2. 执行流被打断：程序在调用与返回之间被切换到其他进程，或从应用程序进入操作系统内核执行（例如发生异常），栈中内容会受到干扰。

RAS 和 BTB 一样只是预测机制：预测错只影响性能，不影响正确性。返回指令最终仍会解析出真实的返回地址，与预测地址比较；两者不一致就是一次误预测，按误预测的方式处理（冲刷错误路径上的指令，从正确地址重新取指）。

超流水线与指令级并行

其他流水线结构

教科书上的五级流水线默认每个阶段都能在一个周期内完成。真实的处理器里，乘除法、慢速数据存储器等操作明显比其他阶段长。如果只是简单地让最慢的部件决定时钟周期，所有指令都会跟着变慢。

多周期乘法（slow multiply）：乘法器延迟大约是 ALU 的两倍时，有两种选择：

1. 把时钟放慢一倍：乘法能在一个周期内完成，但其他所有指令也都按慢时钟执行。
2. 让乘法占两个周期：乘法指令不访问数据存储器，不需要 DM 阶段。所以可以在 ALU 旁边并联一个 MUL 单元，让它横跨原来的 ALU 和 DM 两个阶段，结果直接送到写回的 Reg。这样时钟频率不变，乘法也不会多占用流水线的级数。

两级访存（two-cycle data memory）：如果数据存储器（DM）的访问时间是指令存储器（IM）的两倍，同样有两种选择：

1. 把时钟放慢一倍，让 DM 在一个周期内完成；
2. 让数据访存占两个周期，拆成 DM1、DM2 两级，时钟频率保持不变。流水线从五级变成六级：IM → Reg → ALU → DM1 → DM2 → Reg。

flowchart LR
  IM[取指 IM] --> R1[读寄存器 Reg] --> ALU[ALU] --> DM1[访存 DM1] --> DM2[访存 DM2] --> R2[写回 Reg]

两种情况的思路相同：慢操作要么拖慢整个时钟，要么拆成多个周期，后一种保住了时钟频率。下面的超流水线就是把这个思路推广到所有阶段。

流水线性能回顾

在讨论“加深流水线”之前，先回顾流水线的收益从哪里来、为什么达不到理想值。五级流水线的原理和冒险见 L03 的相关章节，这里只算性能。

流水线经过最初的填充（warm-up）阶段以后，每个周期完成一条指令，即 $\text{Inst/Cycle}=1$。它的吞吐率受两个因素限制：

• 每级末尾的锁存器（latch）会增加延迟；
• 最长的一级决定时钟周期。

超流水线（Super-pipelining）

上面的例子说明，加速比的上限大致等于级数。想继续提高性能，最直接的办法是增加级数，让每级的工作变少、周期变短、频率变高。

超流水线（super-pipelining），又称深流水线（deep pipelining，没有严格定义），目标是让加速比约等于级数，做法是设置很多级，比如超过 30 级的 Pentium 4。它的含义是：

1. 把原来的一级拆成 $m$ 个子级（sub-stage），例如 Fetch → F1、F2，Decode → D1、D2，Inst（执行）→ E1、E2；
2. 每个子级的工作量约为原来的 $1/m$，所以时钟周期从 $T$ 缩短为 $T/m$；
3. 机器在每个小周期（minor cycle，长 $T/m$）都可以发射一条新指令。

讲义原文写作 “the clock cycle period T should be reduced by T/m”，结合图中标注的 $T$ 与 $T/m$ 以及“每个小周期发射一条指令”，应理解为周期缩短为 $T/m$，而不是减少 $T/m$。

理想情况：超流水线每 $T/m$ 产生一个结果。 时序图取 3 个阶段、$m=2$，执行 4 条指令（i 到 i+3）：

单条指令从进入到完成的时间（延迟）没有变，仍是 $3T$。变的是相邻指令的间隔，从 $T$ 缩短到 $T/2$。图中的“Gain”就是 4 条指令总共节省的 $6T-4.5T=1.5T$。

超流水线的问题

理想分析忽略了两个代价，流水线越深，这两个代价越突出。

1. 需要非常高的时钟频率：周期缩短为 $T/m$，频率就要提高 $m$ 倍，功耗随之升高。
2. 指令依赖（instruction dependences）：道理和普通流水线一样，但后果严重得多（much more critical）。

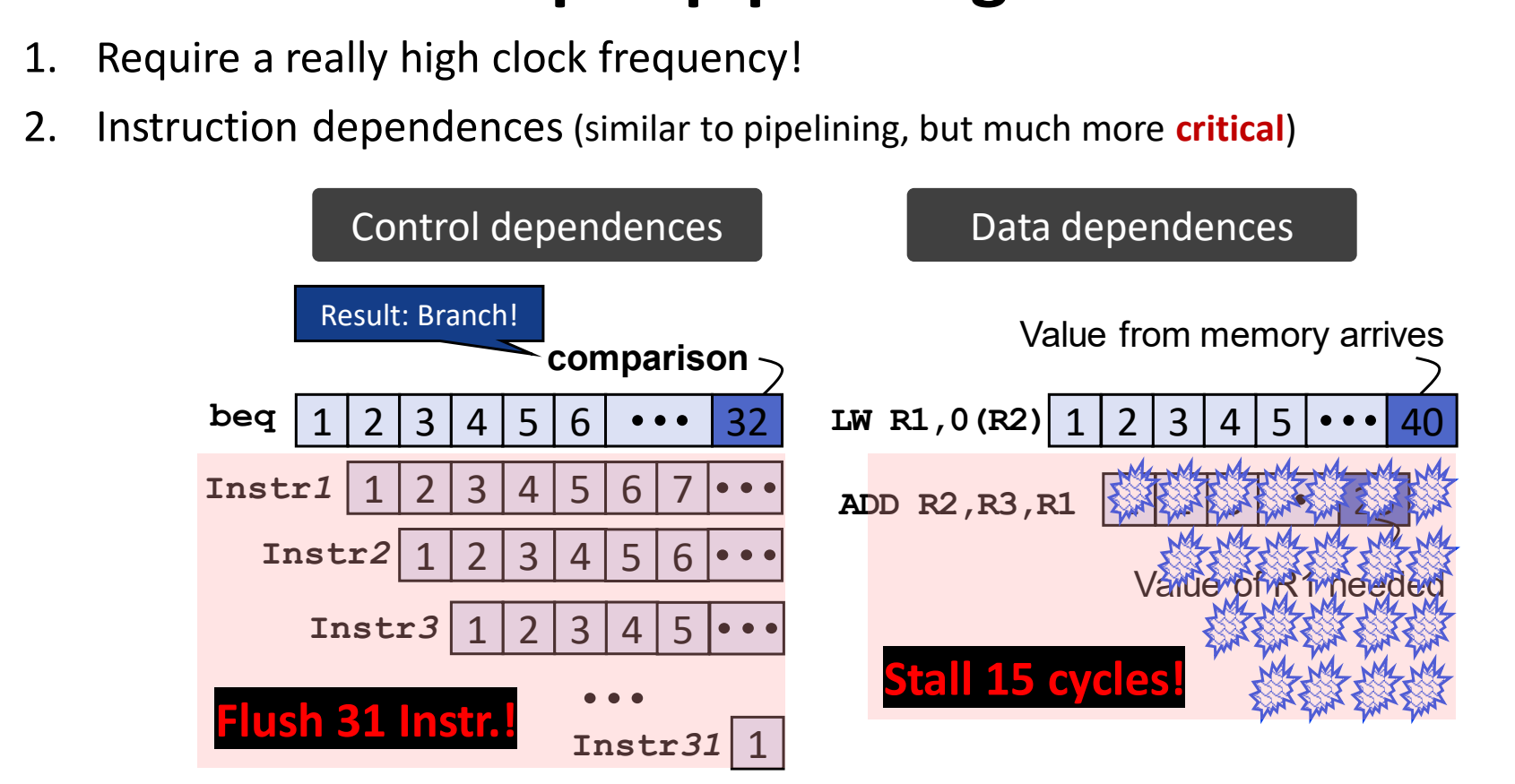

图：左侧 beq 到第 32 级才比较完、需冲刷 31 条指令；右侧 LW 的值第 40 级才到而 ADD 在第 25 级就需要，停顿 15 个周期。

控制依赖（control dependences）：设流水线有 32 级，beq 到第 32 级才完成比较（comparison），得出“要跳转（Result: Branch!）”。这时 Instr1 到 Instr31 已经依次进入第 1 到第 31 级。如果它们取自错误的路径（预测错误），这 31 条指令全部要冲刷（Flush 31 Instr.!）。一般地，分支在第 $k$ 级才得出结果时，误预测的冲刷条数是 $k-1$。

数据依赖（data dependences）：LW R1,0(R2) 从存储器读出的值到第 40 级才拿到（Value from memory arrives），紧随其后的 ADD R2,R3,R1 在第 25 级就需要 R1（Value of R1 needed）。转发最早也只能在值产生之后把它送过去，所以 ADD 必须等待。按图中的计数，等待 $40-25=15$ 个周期（Stall 15 cycles!）。

LW  R1, 0(R2)    # R1 的值在第 40 级才从存储器到达
ADD R2, R3, R1   # 第 25 级就需要 R1 → 即使转发也要停顿 15 个周期

在五级流水线里，级数少，结果产生的位置和需要使用的位置只差一两级，靠转发和把分支判断提前就能把代价压到很小（见 L03《08 控制冒险》及 L03 关于转发的内容）。到了深流水线，产生和使用之间隔着十几甚至几十级，这些在五级流水线里有效的手段基本失效。 这也是深流水线、超标量处理器格外依赖准确分支预测的原因，见动态分支预测。

最优流水线级数

依赖代价随级数增长，而周期的缩短又受锁存器开销和级间均衡的限制，所以级数存在最优值。

• 最优级数针对给定的体系结构及其指令集而言；
• 同时还要考虑负载特性（workload characteristics）：分支多、依赖多的程序更怕深流水线。

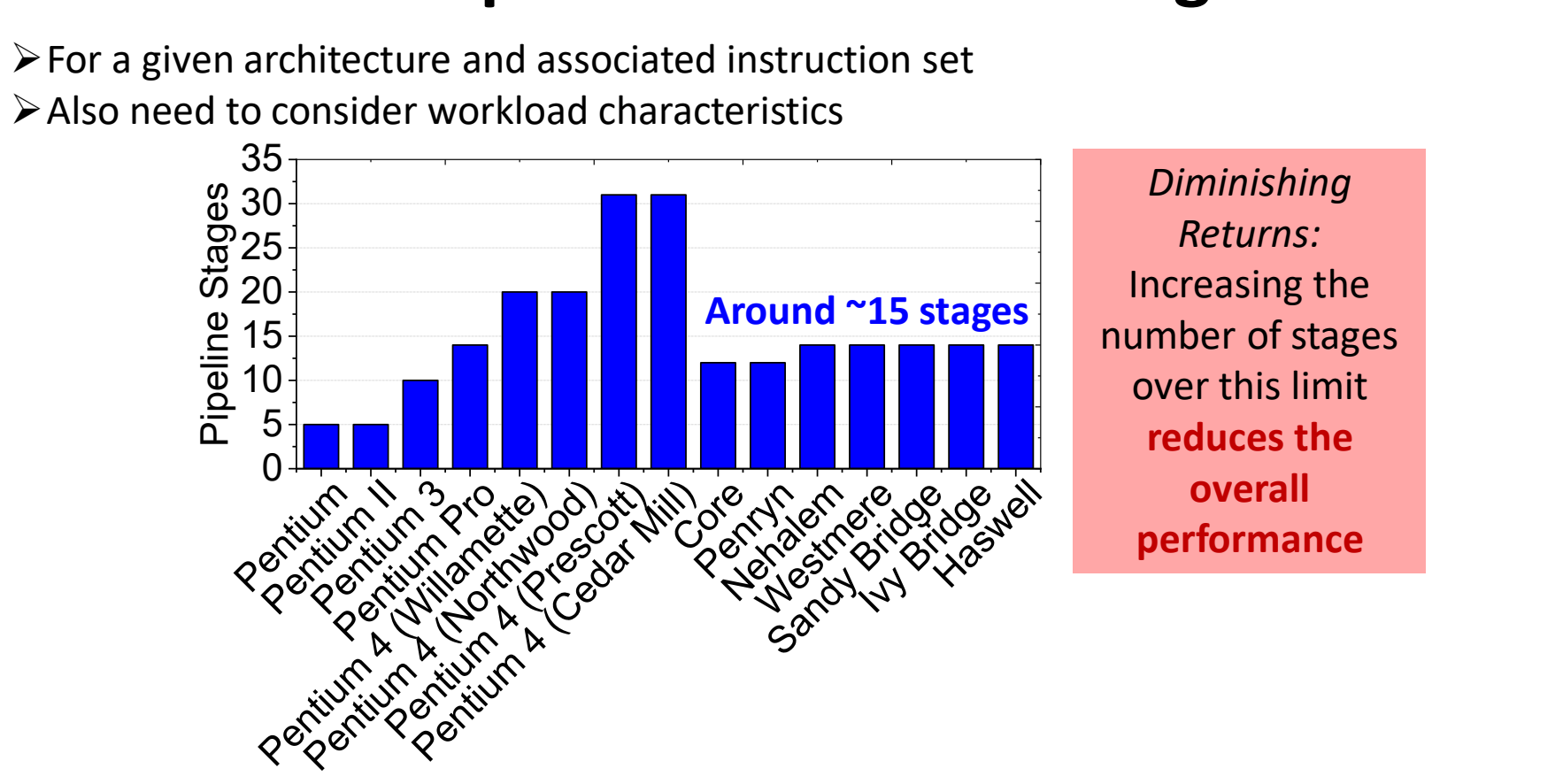

图：Pentium 4 系列超过 30 级后，Core 及以后回落到约 15 级，级数超过上限收益递减。

Intel 各代处理器的流水线级数（数据来源：Mateo Valero，“Runtime Aware Architectures”，HiPEAC CSW 2014）：Pentium、Pentium II 约 5 级，Pentium 3 约 10 级，Pentium Pro 约 14 级，Pentium 4（Willamette、Northwood）约 20 级，Pentium 4（Prescott、Cedar Mill）约 31 级。之后的 Core、Penryn 回落到约 12 级，Nehalem、Westmere、Sandy Bridge、Ivy Bridge、Haswell 稳定在约 14 级。结论是大约 15 级最合适。收益递减（diminishing returns）：级数超过这个界限后，整体性能反而下降。

指令级并行的两条途径

加深流水线有上限，要继续提高性能就得换一个方向：让多条流水线同时工作。多发射（multi-issue）是指处理器每个周期能同时发射（issue，即送入执行）的指令数。现代处理器宣传性能时几乎都会提到自己是几发射，例如新一代处理器性能提升，常归因于支持了更多的发射。

指令级并行（Instruction-Level Parallelism，ILP）指同时执行多条指令的能力。它有两条途径：

1. 流水线操作（pipelined operation）：同一时刻有多条指令在执行，但它们处在不同的阶段。例如一条指令在 EX1，前一条在 EX2，再前一条在 EX3。超流水线属于这条途径。
2. 并行操作（parallel operation）：设置多条流水线（多套 EX1、EX2、EX3），每条独立执行一条指令，多条指令在同一个时钟周期处于相同的阶段。代表是超标量（superscalar）处理器和 VLIW（Very Long Instruction Word，超长指令字）处理器，二者理念不同。

flowchart TB
  ILP[指令级并行 ILP] --> P[流水线操作 Pipelined operation]
  ILP --> Q[并行操作 Parallel operation]
  P --> P1[流水线处理器：多条指令处于不同阶段]
  Q --> S[超标量 Superscalar]
  Q --> V[VLIW]
  P -.-|正交 Orthogonal| Q

两条途径是正交（orthogonal）的，彼此不矛盾：每一条并行的通道本身可以是一条深流水线。所以几乎所有实际处理器都同时具备两者。 动态多发射的超标量见超标量处理器，静态多发射的 VLIW 见VLIW 与编译技术。

超标量处理器

超标量的定义与 N 路结构

超流水线靠把一级拆成多级来缩短周期，但级数有最优上限。另一条提高指令级并行的路是并排放置多条流水线，让每条流水线各自执行一条指令，这就是超标量。

超标量处理器（Superscalar Processor）是动态多发射（Dynamic Multiple Issue）处理器：每个时钟周期可以发射（issue）并完成（complete）多条指令，而且哪些指令同时执行由硬件在运行时决定。它由若干条并行工作的流水线组成，称为 N 路超标量（N-way Superscalar），每周期最多发射 $N$ 条指令。 典型代表有 IBM Power 3、Pentium 4、MIPS R10K、HP PA 8500。 今天能见到的处理器几乎都是超标量。

它和普通流水线的区别：

• 流水线：多条指令同时在执行，但每条处在不同的阶段。
• 超标量：同一个周期里，多条指令处在同一个阶段，例如同时译码、同时执行。

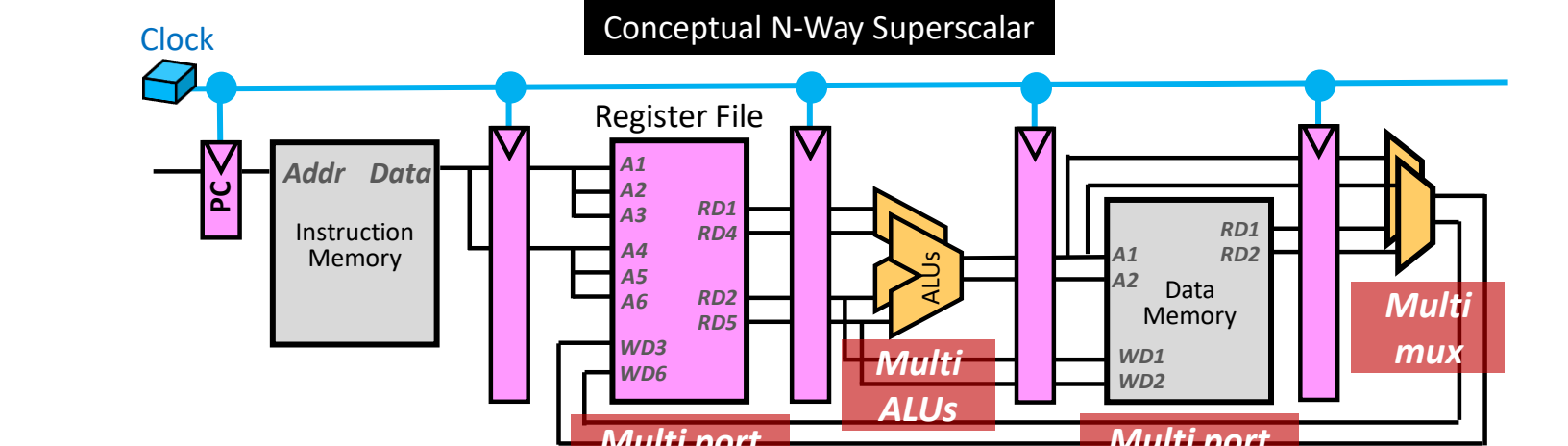

概念性的 N 路结构里，各流水级和单发射时一样（PC、指令存储器、寄存器堆、ALU、数据存储器、写回选择器），差别在于存储状态的部件要增加端口，运算和选择部件要复制多份。以两路为例：

1. 寄存器堆多端口：两组读地址 A1、A2 / A4、A5，两组写地址 A3 / A6，对应读口 RD1、RD2 / RD4、RD5，写口 WD3 / WD6。同一周期能为两条指令各读两个源操作数、各写一个结果。
2. 数据存储器多端口：仍是同一块存储器，但有两组地址（A1、A2）、两组读口（RD1、RD2）和两组写口（WD1、WD2），允许同一周期访问多组数据。
3. 多个 ALU、多组 mux：每路一份运算器和写回选择器，流水线寄存器和连线也相应加宽。

图：寄存器堆和数据存储器改为多端口，并配备多个 ALU 与多组选择器，使每周期可处理多条指令。

超流水线和超标量是正交的。 用时序图对比：超流水线把 Fetch、Decode、Execute 各拆成两级（F1/F2、D1/D2、E1/E2），每条指令比上一条晚半个原周期进入流水线，收益来自更高的频率；两路超标量则每个周期同时取指、译码、执行两条指令，收益来自并行执行。两者互不矛盾，实际处理器中通常同时采用。

理想加速比与依赖退化

超标量的收益取决于同一时刻真正能一起执行的指令有多少。

超标量度（Superscalarity）：$N$ 路超标量在理想情况下，即所有指令都相互独立时，加速比为 $N$。 反过来，如果所有指令都相互依赖，后一条必须等前一条的结果，多条流水线也只能错开执行。这时超标量带不来任何加速，执行效果和普通流水线一样。

例：数组求和的依赖分析

C 语句 sum += a[i--] 编译成如下循环。为简化，假设 load-use 依赖只需等一个周期。

loop: ld  $r2, 10($r1)     # $r2 <- a[i]
      add $r3, $r3, $r2    # sum += $r2
      sub $r1, $r1, 1      # i--
      bne $r1, $r0, loop   # i != 0 则继续

要两两检查哪些指令可以同时执行：

1. ld 与 add：add 读 ld 刚写的 $r2（RAW），不能并行。
2. ld 与 sub：ld 读 $r1 作为地址，sub 写 $r1（WAR），不能并行。
3. sub 与 bne：bne 读 sub 刚写的 $r1（RAW），不能并行。
4. add 与 sub：add 只涉及 $r3、$r2，sub 只涉及 $r1，彼此独立，可以并行。

所以这四条指令里只有 add 和 sub 能放进同一周期。在两路超标量的时序中，ld 单独执行，add 与 sub 同时执行，bne 在下一周期执行。四条指令的执行跨度为 3 个周期，单发射流水线需要 4 个周期。超标量本身的设计并不复杂，难点在于找出独立指令，并避免依赖带来的影响。实际中这项工作由编译器和处理器硬件完成。

发射顺序与完成顺序

并行执行能力由什么决定？

• A. 并行流水线的数量与性质：硬件能同时执行几条指令、各功能单元能做什么。
• B. 处理器找出独立指令的机制：能找到多少可以并行的独立指令，就有多少并行度。找不到，超标量就和传统流水线一样。

找到的独立指令在程序里未必相邻，可能分散在不同位置，这就涉及执行顺序。执行策略由两个因素刻画：

• 发射顺序（issue order）：指令送去执行的次序，可以是顺序（in-order）或乱序（out-of-order）。
• 完成顺序（completion order）：指令把结果写入寄存器和存储器的次序，同样可以是顺序或乱序。完成指结果写入寄存器和存储器的时刻。

严格按程序顺序执行和完成，几乎没有并行的机会。为了提高并行度，超标量必须向前看（look ahead），在后面的指令里找独立指令提前执行。指令可以按不同于严格顺序的次序执行，但有一条约束，即结果必须与严格顺序执行的结果完全一致。

执行策略示例：顺序、编译重排与乱序

用同一段六条指令比较不同策略的效果。

I1: ADDF R12, R13, R14   # R12 <- R13 + R14（浮点）
I2: ADD  R1,  R8,  R9    # R1  <- R8 + R9
I3: MUL  R4,  R2,  R3    # R4  <- R2 * R3
I4: MUL  R5,  R6,  R7    # R5  <- R6 * R7
I5: ADD  R10, R5,  R7    # R10 <- R5 + R7
I6: ADD  R11, R2,  R3    # R11 <- R2 + R3

约束条件：

• I1 在 ADDF 单元上需要 2 个周期执行。
• I3 与 I4 争用同一个功能单元（MUL 单元）。
• I5 需要 I4 产生的 R5，I4→I5 是真数据相关（RAW）。
• I2、I5、I6 争用同一个功能单元（ADD 单元）。

模型分三级：Decode/Issue → Execute → Writeback/Complete。每周期译码两条，写回级每周期可完成两条，有 ADDF、ADD、MUL 三个功能单元。比较两种策略：

• 策略 1：顺序发射 + 顺序完成。指令按顺序执行时的次序发射，也按同样次序写回结果。
• 策略 2：乱序发射 + 乱序完成。处理器在已译码的一组指令中向前看，只要程序执行正确，可以按任意次序发射其中任意指令。

策略 1：顺序发射 + 顺序完成（8 个周期）

规则：一条指令不能先于它前面的指令发射；一条指令只有在前一条完成后才能完成。逐周期推演：

推理要点：

1. I1、I2 在周期 2 开始执行。I1 要两个周期，I2 虽然一个周期就算完，也要等 I1，两者在周期 4 一起写回。
2. I3 要等 I1、I2 完成后才执行，即周期 4。I4 和 I3 争用 MUL 单元，推到周期 5。
3. I5 要 I4 的结果（真相关），在周期 6 执行。I6 与 I5 争用 ADD 单元，而且不能越过 I5，推到周期 7。
4. 写回逐条推进，I6 在周期 8 完成，共 8 个周期。

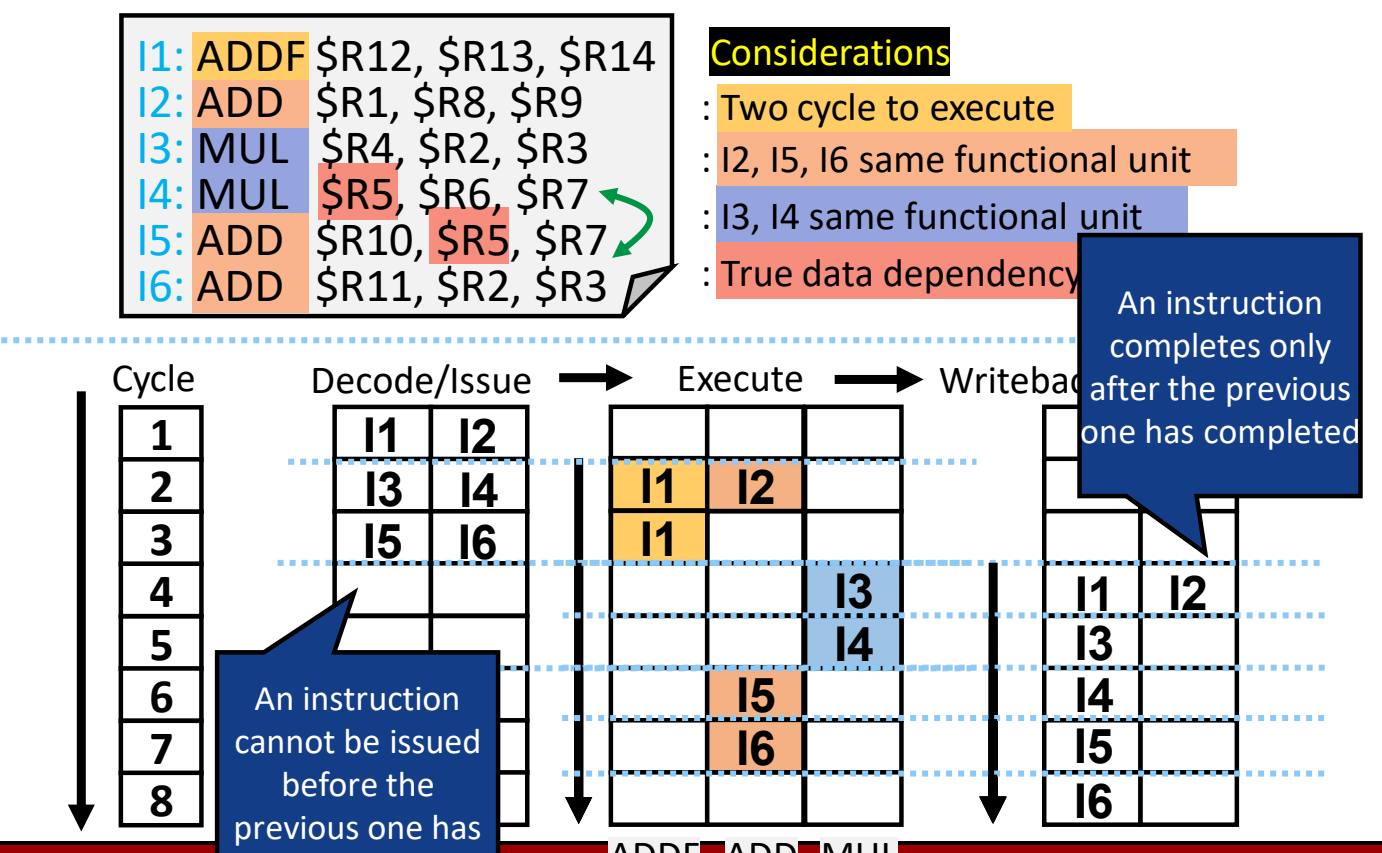

图：顺序发射 + 顺序完成时，六条指令共需 8 个周期，注意 I5 等待 I4、各指令按序写回。

在这种策略下，处理器只能靠停顿处理真数据相关和资源冲突。由于发射和完成都严格按序，能达到的并行度在很大程度上取决于程序的写法和编译方式。

编译器重排：交换 I3 与 I6（6 个周期）

硬件不变，仍是顺序发射加顺序完成，改由软件静态优化：把 I3 和 I6 的位置对调，得到 I1、I2、I6、I4、I5、I3。I6 和 I3 与其他指令都没有数据相关，交换不影响结果。

交换后 I6（ADD）和 I4（MUL）使用不同功能单元，可以在周期 4 并行；I5（ADD，等 I4 的 R5）和 I3（MUL）在周期 5 并行。总时间从 8 个周期降到 6 个周期。

策略 2：乱序发射 + 乱序完成

恢复原始顺序 I1～I6，但允许乱序：

1. 乱序发射：I3 不必等 I1 执行完，MUL 单元在周期 3 空闲，I3 立即执行；I4 接着在周期 4 用 MUL。
2. 真相关仍要等：I5 依赖 I4 的 R5，只能在 I4 之后的周期 5 执行。乱序允许把独立的 I6 提前到周期 4，填上 ADD 单元的空档。
3. 乱序完成：I2 不必等 I1，周期 3 就写回；随后 I1、I3 在周期 4 写回，I4、I6 在周期 5 写回，I5 在周期 6 写回。

第 6 个周期只有 I5 一条写回，所以实际约为“五个半周期”，比编译器重排的完整 6 个周期还好。

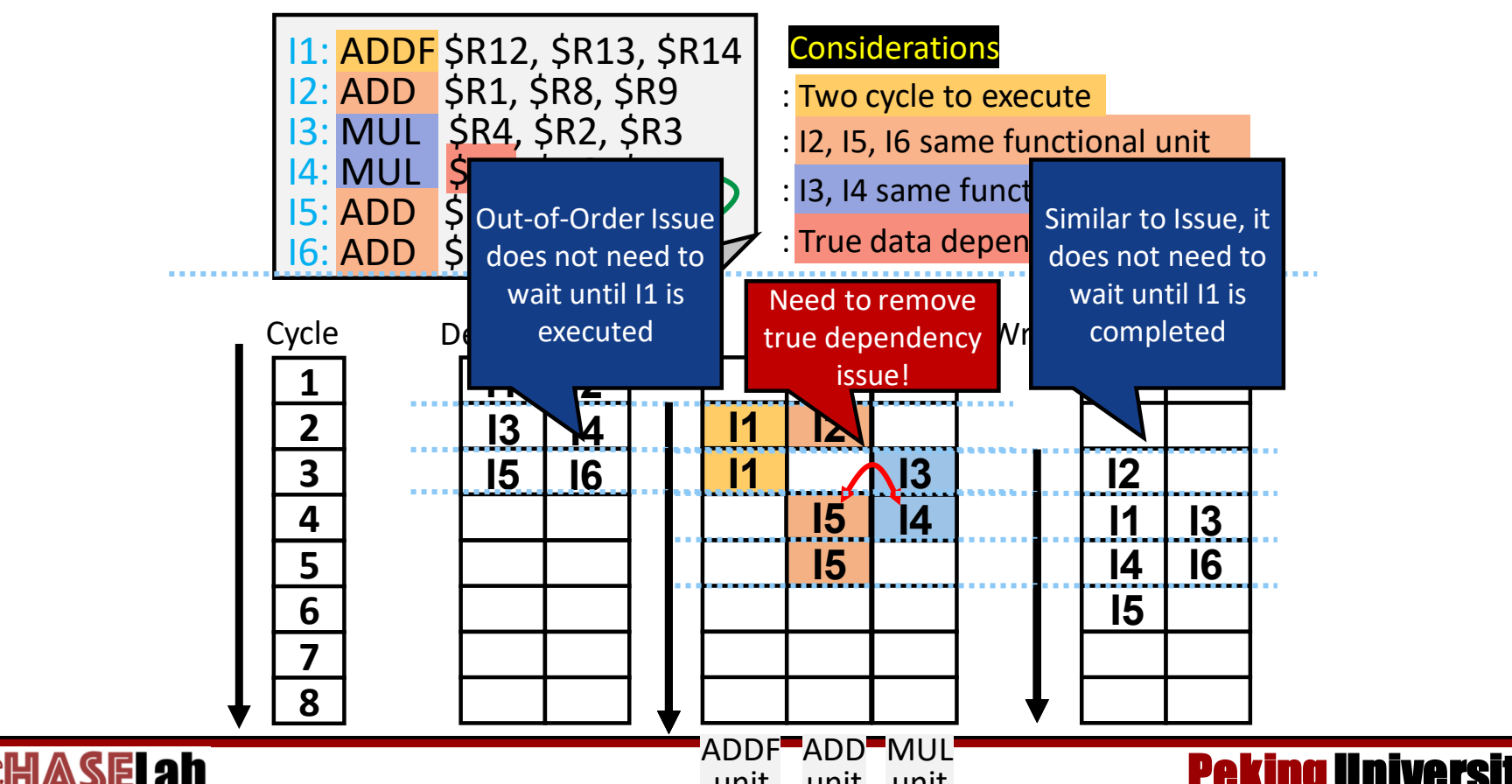

图：乱序发射与完成不必等待 I1，以写回栏为准读取各指令完成周期（执行栏第 4 周期的 I5 标注有误）。

超标量的挑战与解决手段

超标量的概念很简单，就是多条流水线同时工作，但依赖问题比单流水线严重得多：多条指令同时译码、同时执行，一处依赖会同时卡住几条通路。

依赖检查的范围包括两类指令：

• 同时译码的指令之间；
• 与已在流水线中（例如之前已发射）的在途指令之间。

flowchart TD
  D[依赖 Dependences（约束）] --> DD[数据依赖 Data：RAW、WAR、WAW]
  D --> CD[控制依赖 Control：来自条件语句]
  D --> RD[资源依赖 Resource：来自资源有限]

1. 数据依赖（Data Dependence）：来自对同一数据的先后访问要求，分 RAW、WAR、WAW 三种。普通单发射流水线只需考虑 RAW，另外两种不会发生；超标量里三种都会出现，都要考虑。
2. 控制依赖（Control Dependence）：来自条件语句（分支）。单流水线里已有，在超标量中影响更大，因为一次分支停顿会耽误多条通路的指令。
3. 资源依赖（Resource Dependence）：来自资源有限，例如上例中争用同一个功能单元。超标量增加了额外部件，冲突的情形还会更多。

朴素解法：在译码级做比较，发现依赖就停顿：

1. 新指令的 Rs 与所有在途指令的目标寄存器比较；
2. 新指令的 Rt 与所有在途指令的目标寄存器和源寄存器比较；
3. 没有可用的硬件资源时停顿。

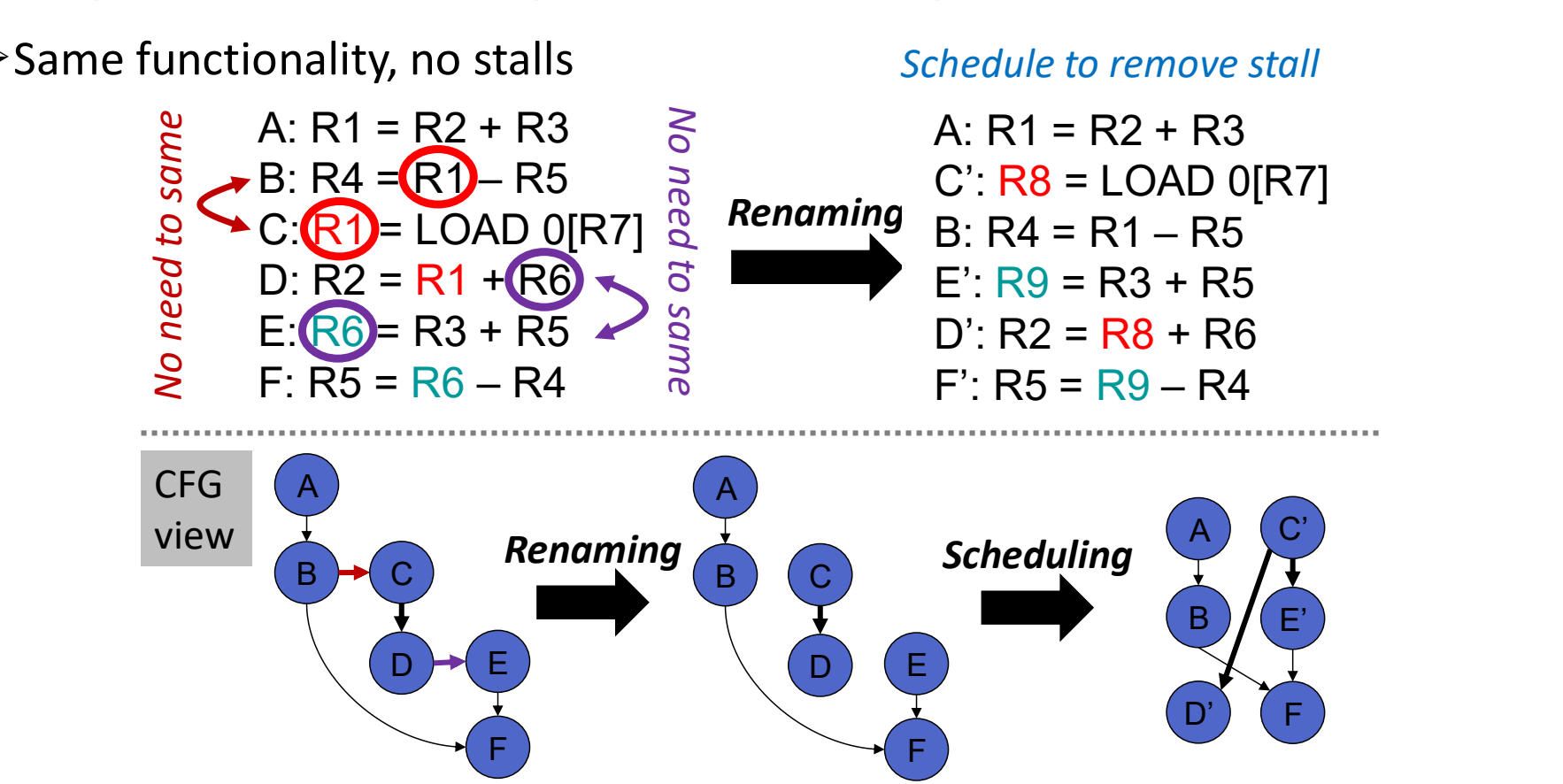

全部停顿当然能保证正确，但会带来更长的延迟，而超标量的收益恰恰来自找到并利用独立指令。处理依赖、尤其是与在途指令之间的依赖，有一组更好的解决方案：

超标量整体架构

把前面的部件组合起来，就是一个更完整的超标量处理器。 数据从左到右流动：

flowchart LR
  IC[指令缓存 Instr$] --> F[取指、地址计算与分支预测]
  F --> IB[指令缓冲 Instr. buffer]
  IB --> DR[译码、重命名与分派 Decode & Rename & Dispatch]
  DR --> W[指令窗口 Instr. Window]
  W --> IS[指令发射 Instruction issuing]
  IS --> FU[浮点 / 整数功能单元]
  FU --> C[提交 Commit]
  C --> RF[寄存器堆 Register Files]

1. 取指、地址计算与分支预测（Fetch & Addr. Calc. & Branch pred.）：从指令缓存持续取指、算地址、做分支预测，不断把指令填进指令缓冲。
2. 指令缓冲（Instruction Buffer）：必须保持充满。缓冲里有足够多的指令，后级才有指令可挑、可调度；缓冲空了，调度就无从做起。
3. 译码、重命名与分派（Decode & Rename & Dispatch）：译码后做寄存器重命名，再把指令分派出去。重命名的原理在下节课讲（编译层面的重命名见寄存器重命名）。
4. 指令窗口（Instruction Window）：一个宽泛的名称，不同架构里对应的具体模块不同，可能是队列、保留站或其他结构，作用都是暂存待执行指令的信息。
5. 指令发射（Instruction Issuing）：从窗口中挑出指令，送到浮点单元、整数单元等功能单元，访存则与存储器交互。
6. 提交（Commit）：处理器内部的“保险”。执行过程是乱序的，commit 保证最终结果正确；提交之后才把数据写入寄存器堆或存储器。

图：指令从指令缓存经取指与分支预测、指令缓冲、译码重命名分派、指令窗口、发射进入各功能单元，最后经提交写回寄存器堆与存储器。

图中功能单元为一个浮点单元和两个整数单元。

早期超标量处理器

早期产品已经具备上述特征：

• PowerPC 6XX：六个独立执行单元，即一个分支执行单元、一个 load/store 单元、三个整数单元、一个浮点单元；支持乱序发射。
• Pentium I：三个独立单元。
• Pentium II：乱序执行，每周期可发射五条指令。

VLIW 与编译技术

超长指令字（VLIW）

超标量在运行时用硬件检查依赖、决定一拍发射哪几条指令（见超标量处理器），这套检查逻辑随发射宽度增加而迅速变复杂。VLIW 的思路相反：既然编译器能看到整个程序，就让它在编译时把可以并行的指令找好、排好，硬件只管照着执行。

超长指令字（Very Long Instruction Word, VLIW）处理器是静态多发射处理器（static multiple-issue processor）：并行发射的决策在编译时由编译器做出。 它有三条结构约定：

1. 多条子指令（sub-instruction）可以打包成一条长指令；
2. 同一条长指令内的子指令必须相互独立；
3. 长指令中的每个槽位（slot）对应一个特定的功能单元。

其核心思想是：用新的 ISA 取代传统的顺序 ISA，使编译器能把指令级并行（ILP）直接编码在软硬件接口中。 传统顺序 ISA 只告诉硬件”按这个顺序做”，并行性要靠硬件自己去挖；VLIW ISA 的一条指令本身就写明”这几件事同时做”。

最典型的 VLIW 处理器是 Intel Itanium 系列，采用 IA-64 指令集，Intel 称之为 EPIC（Explicit Parallel Instruction Computer，显式并行指令计算）。 Itanium 只有服务器版本，没有笔记本或台式机版本：普通桌面程序和程序员几乎不会专门为它做优化，在它上面跑这类程序效果很差。

从 C 程序到 VLIW 执行

以循环 for(i=0;i<n;i++) dest[i]=src[i]*coeff; 为例，编译与执行流程如下：

1. 找出独立操作（find independent operations）：编译器分析各操作之间的依赖关系，区分哪些可以同时执行、哪些必须先后执行；
2. 调度操作（schedule operations）：有依赖的操作分到不同时刻，彼此无关的操作安排到同一时刻；
3. 打包成 VLIW 指令：把同一时刻、彼此独立的操作装进同一条长指令；某一时刻剩下的操作不够填满所有槽位时，空槽位用空操作（nop）填充；
4. 直接执行（direct execution）：VLIW 处理器依次取出每条长指令，按槽位把子指令送进对应功能单元，不再做任何依赖分析。

flowchart LR
  P[C 程序] --> F[找出独立操作]
  F --> S[调度操作]
  S --> K[打包为 VLIW 指令<br/>空槽填 nop]
  K --> E[VLIW 处理器直接执行]

这样，两两无依赖的操作被装进同一条长指令，最后剩下的一条操作与一个空槽一起组成最后一条长指令。

TinyRV1 VLIW 处理器

具体看一台 VLIW 机器的硬件长什么样，以及”硬件简单、软件困难”体现在哪里。

TinyRV1 VLIW 仍有取指 F、译码 D、写回 W 三个公共阶段，但这三段的宽度都是 4，即一次处理一条含 4 条子指令的长指令。执行部分分成 4 条流水线，每个槽位固定对应一条：

例如一条 VLIW 指令就是 mul x1,x2,x3 | add x4,x1,x5 | lw x6,0(x7) | sw x6,0(x8) 四条子指令拼在一起。

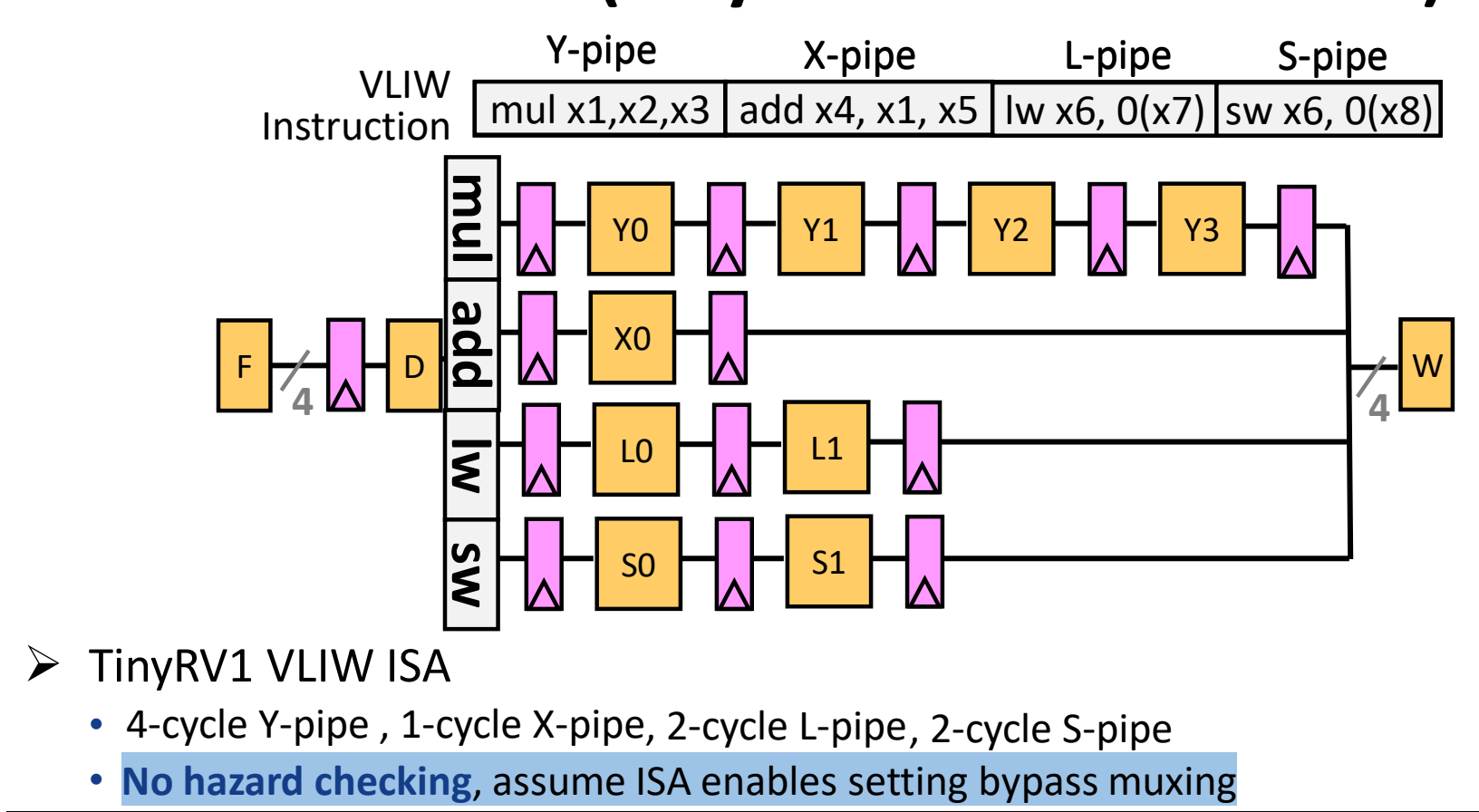

图：一条 VLIW 指令含 mul/add/lw/sw 四个槽，分别进入 4 周期 Y 管、1 周期 X 管、2 周期 L 管和 2 周期 S 管，最后汇合写回。

执行一条长指令的过程：

1. 取指与译码：F、D 一次处理整条长指令（4 条子指令）。
2. 分槽执行：4 条子指令同时进入 Y、X、L、S 四条不同的流水线。
3. 写回前同步：短的流水线不会提前写回，而是等待最长的 Y 管完成。X 管只执行 1 个周期，却要再等 3 个周期；L 管、S 管执行 2 个周期，要再等 2 个周期。
4. 统一写回：4 条子指令一起通过 W 更新寄存器。

硬件的第二个特点是不做冒险检查（no hazard checking），并假设 ISA 能够设定旁路多路选择器（bypass muxing）。 也就是说，L03 所讲五级流水线中的冒险检测与转发控制逻辑，在这里都没有：

• 同一条长指令内部，编译器已保证子指令彼此独立，硬件默认它们可以无条件并行；
• 依赖只可能出现在不同的 VLIW 指令之间，同样由编译器负责处理，必要时插入额外的停顿（例如插入整条 nop 长指令）。

难点在软件

处理器本身几乎没有设计难度，难的是编译器和写代码的人：要把 4 条彼此独立、而且类型恰好匹配 Y/X/L/S 四个槽位的子指令凑到一起，难度很大，程序员也得尽量往这个方向写代码。

VLIW 的编译技术

VLIW 的性能完全取决于编译器能否找到足够多的独立指令。软件需要回答两个关键问题：

1. 如何找出可以一起取指、执行的独立指令？
2. 如何让编译器能做更多优化？

对应的关键思路有三类：

• 消除控制流（get rid of control flow）：谓词执行、循环展开；
• 优化高频执行路径：踪迹调度（trace scheduling）；
• 其他：软件流水（software pipelining）。

这些技术并不只服务于 VLIW，一般的编译优化同样会用到。本讲只讲循环展开的基本思想和谓词执行；踪迹调度和软件流水留到后续课程。

循环展开（Loop Unrolling）

普通循环每执行一次循环体就要跟一条分支来判断是否跳回，而分支（控制依赖）把循环体切成一小段一小段，编译器很难跨分支找独立指令。

循环展开的基本思想是：把循环展开，使一次循环执行 $M$ 次原来的迭代。 以 B[i] = A[i] + C 展开 4 次为例：

// 原始 C 代码
for (i = 0; i < N; i++)
    B[i] = A[i] + C;

// 展开 4 次后的 C 代码
for (i = 0; i < N; i += 4) {
    B[i]   = A[i]   + C;
    B[i+1] = A[i+1] + C;
    B[i+2] = A[i+2] + C;
    B[i+3] = A[i+3] + C;
}

收益有两点：

1. 分支变少：原来每做一次 B[i]=A[i]+C 就判断一次分支，展开后连续做 4 次才判断一次，分支数降为约 $\frac{1}{4}$；
2. 暴露更多 ILP：循环体内 4 条语句之间没有分支隔开，而且相互独立，编译器可以把它们的 load、add、store 分别打包进同一批长指令。

局限也有两点：

• 代码增长：循环体被复制了 $M$ 份；
• 不处理跨迭代依赖（inter-iteration dependence）：若第 $i+1$ 次迭代要用第 $i$ 次的结果（例如 A[i+1] = A[i] + C），展开后的几条语句仍是串行依赖，展开本身无法让它们并行。

上面的展开写法默认 $N$ 是 4 的倍数。展开的具体实现、寄存器使用以及迭代次数不是展开倍数整数倍时的处理，见静态调度与编译优化。

谓词执行（Predicated Execution）

分支预测器对规律性强的分支很准，但遇到难以预测的分支，误预测就要冲刷流水线。对 VLIW 来说，长指令以锁步方式执行，分支更是难以处理。

谓词执行的关键思想是：把控制依赖（control dependence）转换成数据依赖（data dependence），从而消除难以预测的分支。

以如下代码为例：

if (cond) {
    b = 0;
} else {
    b = 1;
}

它的控制流图是：基本块 A 计算条件并分支；条件成立（T）走 C（b = 0），不成立（N）走 B（b = 1）；两路在 D 汇合。

flowchart TD
  A["A：p1 = (cond)<br/>判断并分支"] -->|T| C["C：b = 0"]
  A -->|N| B["B：b = 1"]
  C --> D[D：汇合]
  B --> D

普通分支代码：

A:      p1 = (cond)
        branch p1, TARGET    ; p1 为真则跳到 TARGET
B:      mov b, 1
        jmp JOIN
TARGET:
C:      mov b, 0
JOIN:
D:      ...

谓词代码：

A:      p1 = (cond)
B:      (!p1) mov b, 1       ; 仅当 p1 为假时生效
C:      (p1)  mov b, 0       ; 仅当 p1 为真时生效
D:      ...

对比可见，谓词代码里没有 branch 和 jmp：每条指令前加了一个谓词前缀，原来”跳到哪里执行”的控制关系，变成了”B、C 依赖谓词寄存器 p1 的值”这一数据关系，程序从跳转变成了顺序执行。 剩下要解决的是谓词前缀本身，这由硬件支持：B、C 两条指令都可以进入流水线并行处理，到快要执行完时再根据 p1 判断各自是否真正生效，不该生效的那条直接作废。

谓词执行与分支预测的比较

下面用 MICRO’06 Diverge-Merge Processor（DMP，UT-Austin）中的例子比较两种方式。程序是控制流图 A →（B 或 C）→ D → E → F，流水线各级依次为 Fetch、Decode、Rename、Schedule、RegisterRead、Execute。

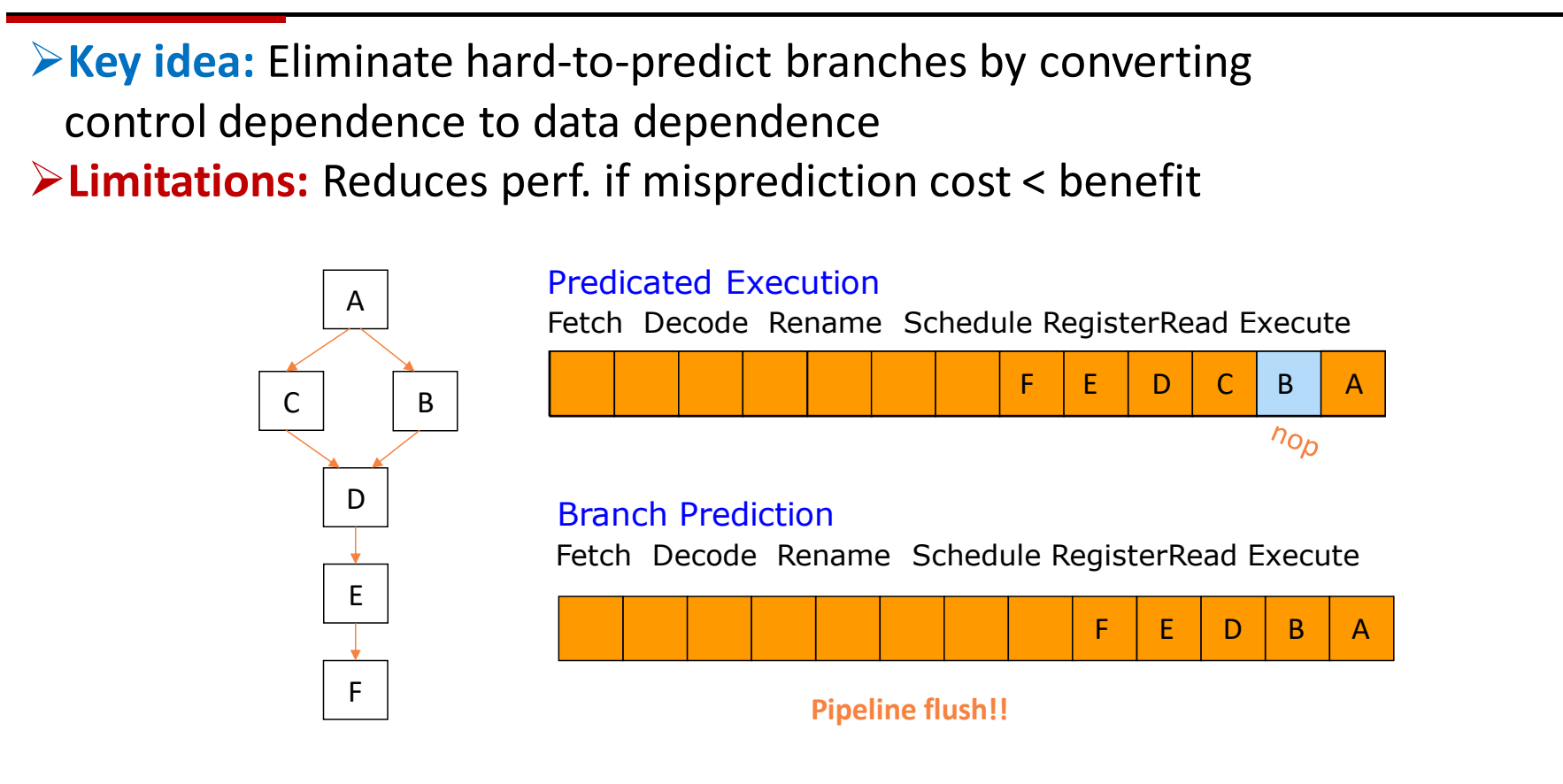

图：谓词执行把 B 变为 nop 继续流动，分支预测误预测时则要冲刷整条流水线。

图中流水线最右端是最早进入的指令。上方的谓词执行流水线里同时装着 A、B、C、D、E、F；下方的分支预测流水线只装着预测路径上的 A、B、D、E、F。

• 谓词执行：B 和 C 两条路径的指令都进入流水线。A 执行完、得到条件结果后，发现 B 不该执行，只需把 B 变成 nop，后面的 C、D、E、F 照常流动，控制依赖就这样被自然化解。
• 分支预测：先预测一条路径并只取这条路径的指令。图中假设预测不跳转，流水线里是 A、B、D、E、F。如果 A 执行后发现预测错了（本该走 C），整条流水线都要冲刷（pipeline flush），再从 C 重新取指，代价远大于”把一条指令变成 nop”。

因此，在控制流对性能影响很大、分支又难以预测时，谓词执行可以避免误预测带来的损失。它的局限是：如果误预测代价小于谓词执行带来的开销，反而会降低性能。 两条路径的指令都要占用流水线，错误路径的指令虽然最终作废，却白白消耗了取指和执行资源。

VLIW 的优点与缺点

VLIW 把复杂性从硬件转给编译器，好处和坏处都源于这一点。

优点：

1. 硬件更简单：不需要转发控制和冒险检测逻辑，功耗可能更低，这也是服务器青睐这种设计的原因。
2. 可能更容易扩展：每个 VLIW 束（bundle）可以容纳更多指令，也可以加入更多功能单元。理论上只要不考虑编译器的难度，就可以把指令字做得很长，一次并行做很多事。

缺点：

1. 程序员 / 编译器复杂度高，编译时间长：这是最大的问题。编译器优化做不好，VLIW 的效果就基本体现不出来。
2. 深流水线和长延迟难以把握：峰值性能很难达到。
3. 锁步执行（lock step operation）：一旦出现冒险，后续所有发射都要停顿，直到冒险解决。所有子指令必须同步前进，出了问题唯一能做的就是停顿，所以需要谓词执行来消除分支。
4. 目标代码（二进制）不兼容：编译器是针对具体处理器的功能单元配置（例如 Y/X/L/S，或 Y/Y/L/S）来排槽位的。换一款处理器，硬件配置一变，原来的二进制就无法使用，所有程序都得重新编译。
5. 需要大量程序存储带宽：以前每次取一条指令就是一条，现在每取一条长指令就包含 3～4 条子指令，取指带宽需求随之升高。
6. 代码膨胀（code bloat）：凑不满的槽位填 nop，浪费程序存储空间；为了暴露更多 ILP 而做的循环展开也会占用更多程序存储空间。

CISC、RISC、超标量与 VLIW 对比

四种架构可以从指令格式、寄存器、访存方式和各自要解决的关键问题来比较：

关键问题一行是该架构最突出的困难，后面的架构同样会遇到前面的问题：CISC 独有的困难是译码复杂；RISC 要处理数据转发和冒险；超标量除了这些，还要用硬件解析多条同时发射指令之间的依赖，依赖问题更严重；VLIW 则把依赖处理全部交给编译器，对代码调度的要求很高。

四种架构的指令流水也不同：

• RISC：每个周期进入一条指令，各自经历 IF、ID、EX、M、WB，依次错开一个周期；
• 超标量：每个周期进入两条指令，两条指令各自拥有完整的 IF、ID、EX、M、WB；
• VLIW：每个周期只取指、译码一条长指令（一组 IF、ID），到 EX、M、WB 时才拆成多条子指令，分别在不同功能单元上执行。

超标量的发射与依赖检查机制见超标量处理器，静态调度与动态调度的系统比较见静态调度与编译优化。

静态调度与编译优化

数据依赖停顿从哪里来

要缩短程序执行时间，L03 用了单发射流水线，本讲又用多发射（超标量）。两条路都绕不开数据依赖：后一条指令需要的值还没算出来，流水线就只能停下来等。

单发射流水线（L03）里，旁路（forwarding）已经消除了大多数 RAW 停顿，剩下的主要来源是：

1. load-use（RAW）：第一条是 load，第二条马上用它的结果，即使有旁路也要停一个周期（L03 讲过的 load-use 冒险）；
2. 没有旁路时：每个 RAW 都要等到结果写回寄存器堆，停顿更多；
3. 长延迟指令：乘法、除法等指令的执行要好几个周期，依赖它们的指令等待的时间也更长。

多发射超标量（本讲）里还要多一条约束，即同一周期执行的几条指令之间不能有 RAW 或 WAR 依赖，WAW 也受限制。 一个周期里塞进的指令越多，它们之间互相依赖的可能就越大，依赖关系也更复杂。三类依赖的定义和超标量里的朴素解法见超标量三类依赖。

静态调度与动态调度（Static / Dynamic Scheduling）

停顿是因为相互依赖的指令挨得太近。如果把彼此独立的指令插到中间，停顿的周期就能拿来做有用的工作。这就是指令调度（instruction scheduling）：在不改变程序结果的前提下重新排列指令的执行顺序。按调度发生的时间，它分成两类。

• 静态调度（static scheduling）：在编译时，由编译器中的静态调度器（static scheduler）对未调度的程序重新排序，然后交给功能部件直接执行，运行时硬件不再调度。VLIW 就是这样做的（见VLIW 编译关键问题）。
• 动态调度（dynamic scheduling）：未调度的程序直接交给硬件，由处理器中的动态调度器（dynamic scheduler）在运行时决定执行顺序。

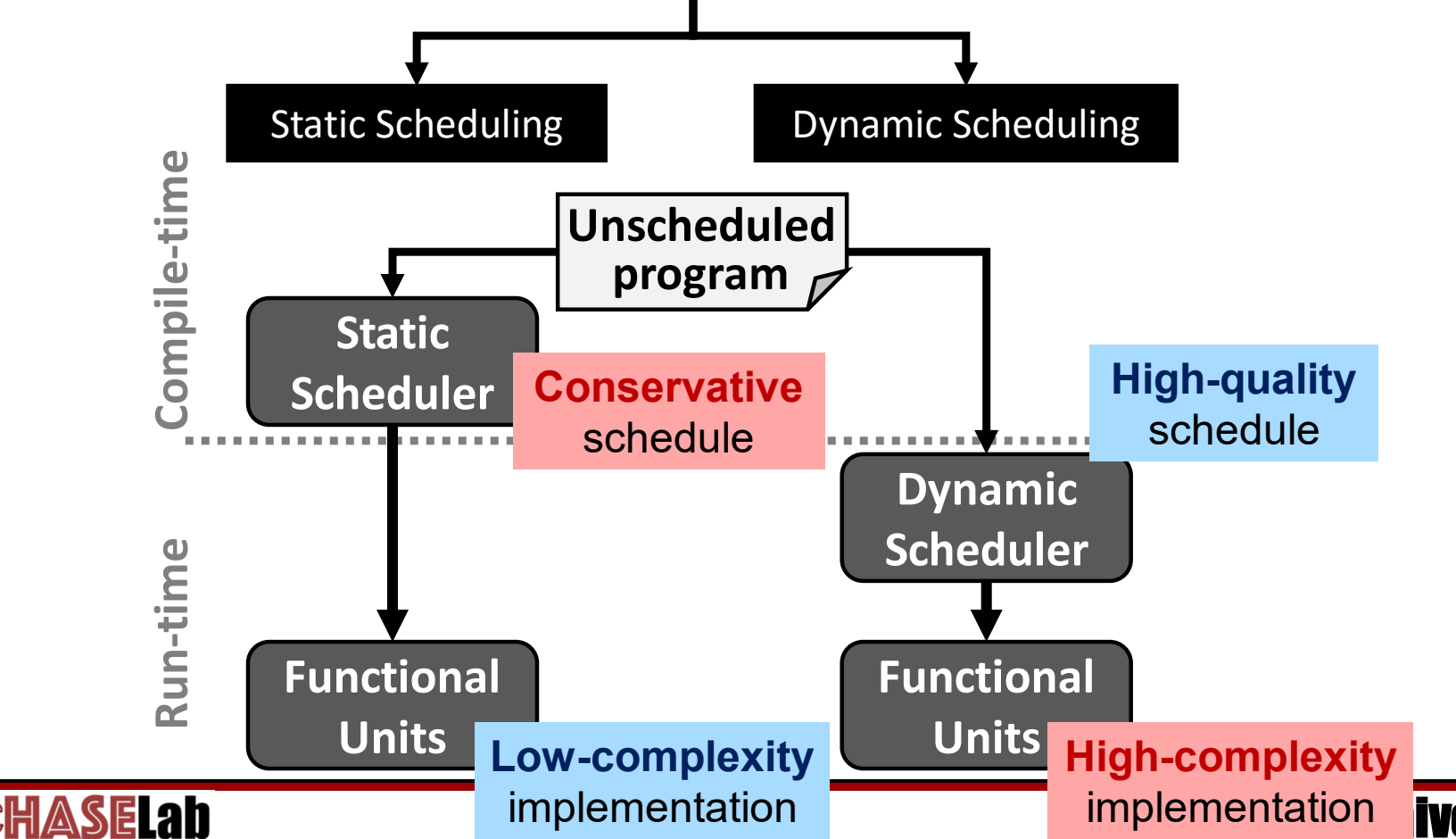

图：静态调度在编译时完成、硬件简单但调度保守；动态调度在运行时完成、调度质量高但硬件复杂。

两者的取舍：

静态调度把复杂度从硬件转给了编译器，所以编译器本身会很复杂；又因为编译器不知道运行时的情况，只能按最坏情况排，所以调度偏保守。超标量上怎样实现动态调度（Tomasulo 算法等）是下一讲的内容，本节只讨论编译器能做的静态调度，也就是从编译器的角度为数据依赖重排指令。

编译器与编译优化的目标

编译器（compiler）把高级语言写成的程序翻译成目标语言中等价的程序，比如把 ChaseLab.c 中的 printf("Yay!"); 翻译成机器码 ChaseLab.exe。

编译优化对性能的影响可能很大。Intel 2006 年在 Itanium 2（4 CPU）上的数据如下，以旧系统（legacy system，8 CPU）为基准 1x：

-O3 允许编译器对指令做更激进的重排；源码里加编译指示，相当于给编译器提示，让它能做更进一步的优化；OpenMP 则让程序在多核上并行执行。几层优化叠加起来，性能能提升 10 倍。

编译优化（compiler optimization）最常见的要求是在结果必须正确的前提下，使程序的执行时间最短。 执行时间可以分解为

其中 $IC$（Instruction Count）是执行的指令条数，$CPI$（Cycles per Instruction）是平均每条指令的时钟周期数，$CCT$（Clock Cycle Time）是时钟周期长度。

1. $CCT$：由硬件电路和流水线划分决定，编译器改变不了。
2. $IC$：编译器可以减少它，常规优化技术（conventional optimization techniques）主要针对这一项。
3. $CPI$：编译器调整指令顺序后可以减少停顿、提高并行度，这就是面向 ILP 的优化技术（optimization techniques for ILP）。

控制流图与基本块（CFG / Basic Block）

编译器要知道哪些指令可以挪动、能挪到哪里，就需要把程序的控制结构显式表示出来。所以编译优化本质上是一个图问题。

控制流图（control flow graph, CFG）是编译优化过程的输入。它是一个有向图：

• 每个节点表示一条语句；
• 边表示控制流，即执行完一条语句后可能转到哪条语句。

基本块（basic block）是一段没有分支跳入、也没有分支跳出的指令序列：一旦进入就从头顺序执行到尾。基本块内的语句之间不存在控制相关，因此可以合并成 CFG 的一个节点，图会简洁得多。

以下面的代码为例：

x := a+b;
y := a*b;
while (y > a) {
    a := a+1;
    x := a+b;
}

按语句建图有 5 个节点：x:=a+b、y:=a*b、y>a、a:=a+1、x:=a+b，循环体末尾有一条边回到 y>a。合并基本块之后只剩 3 个节点：

flowchart TD
  B1["基本块 1<br/>x := a+b<br/>y := a*b"] --> B2{"y > a ?"}
  B2 -- 真 --> B3["基本块 3（循环体 Loop）<br/>a := a+1<br/>x := a+b"]
  B3 --> B2
  B2 -- 假 --> E[退出循环]

在基本块内部重排指令最安全；要跨基本块移动指令就得考虑分支，后面寄存器重命名中的“动态死代码”问题就是这样产生的。

简单循环的调度

下面用一个具体例子说明，编译器在知道机器各类指令延迟的情况下，怎样靠重排指令消除停顿。

源程序把常数 s 加到数组的每个元素上：

for (i = 1; i <= 1000; i++)
    x[i] = x[i] + s;

机器规格：两条指令之间需要隔开的周期数（即后一条紧跟前一条时的停顿数）如下。

最后一行指分支有 1 个周期的延迟：分支后面紧跟的那个周期叫延迟分支槽（delayed branch slot），延迟分支的概念见 L03《08 控制冒险》。

朴素编译：10 个周期，5 个停顿

普通编译器生成的循环体如下（R1 是指向当前数组元素的指针，每次减 8 字节，即一个双精度数；s 放在 F2 中）：

Loop: LD    F0, 0(R1)      ; F0 = 数组元素
      ADDD  F4, F0, F2     ; 加上 F2 中的标量 s
      SD    F4, 0(R1)      ; 存回结果
      SUBI  R1, R1, #8     ; 指针减 8
      BNEZ  R1, R2, Loop   ; 分支

在机器上执行时，每次迭代的时序是：

每次迭代 10 个周期，其中 5 个是停顿，一半时间浪费了。

编译器调度：5 个停顿降到 1 个

编译器静态分析后发现，有些后面的指令可以提前执行，于是做两处改动：

1. 把 SUBI 提前到 LD 之后，填进 Load → FP ALU 的那个停顿周期。SUBI 只依赖 R1，与 LD、ADDD 之间没有数据依赖。
2. 把 SD 放进延迟分支槽：分支后面那个周期无论跳不跳都会执行，正好放 SD。
3. 修改 SD 的偏移：SUBI 已经先把 R1 减了 8，SD 执行时 R1 比原来小 8，要写回原来的元素，地址必须改成 8(R1)，即偏移从 0 改为 8。除此之外，调度对代码没有别的影响。

调度后的循环体：

Loop: LD    F0, 0(R1)
      SUBI  R1, R1, #8
      ADDD  F4, F0, F2
      stall                ; ADDD → SD 还差一个周期
      BNEZ  R1, R2, Loop
      SD    F4, 8(R1)      ; 延迟分支槽，偏移由 0 改为 8

逐对检查延迟：

• LD（周期 1）→ ADDD（周期 3）：中间隔 1 个周期，满足 Load → FP ALU 延迟 1；
• SUBI（周期 2）→ BNEZ（周期 5）：R1 早已就绪，不再停顿；
• ADDD（周期 3）→ SD（周期 6）：中间隔周期 4、5 两个周期，满足 FP ALU → Store 延迟 2。由于 BNEZ 只能放在周期 5，周期 4 找不到独立指令，只好停顿。

于是每次迭代 6 个周期，停顿从 5 个降到 1 个。

多发射调度的目标与静态调度的边界

上面的例子是单发射。到了多发射处理器上，编译器要为每个周期凑齐多条独立指令。

多发射调度的目标：

1. 顺序排列尽可能多的独立指令。“尽可能多”以执行带宽为上限：3 宽（3-wide）的机器上，没必要找 7 条互相独立的指令，找出 3 条就够了。
2. 避免流水线停顿。

如果编译器足够好，顺序（in-order）超标量处理器也能达到高性能：硬件提供执行带宽，编译器负责依赖调度。 但实际上编译器做不到这么好，原因如下。

为什么静态调度可行

1. 时间充足：编译器有“充足的时间”（all the time in the world）分析指令；硬件必须在 < 1 ns 内完成调度决策，大约只有一个时钟周期。
2. 视野更大：编译器能做复杂的跨过程分析（inter-procedural analysis），理解代码和编程语言的高层行为，相当于几乎能看到整个程序（软件窗口，software window）；硬件一次只能看到发射窗口（issue window）中的少量指令。

静态方式由 ILP 编译器在编译时检测并消除依赖；动态方式由处理器的指令发射部件在运行时检测并消除依赖。

为什么静态调度可能不行

1. 不能总是绕开分支调度：编译器对动态信息的了解很有限，只能靠剖析（profile）。剖析数据可能根本没有，也可能不具代表性。例如一个分支在程序前半段总是 T、后半段总是 NT，剖析统计出来像是 50-50 的分支，编译器对它什么也做不了；而运行时的硬件能看到前后两段行为的变化，并据此决策。 编译器剖析引导的分支预测见编译器引导/剖析预测。
2. 并非所有停顿都可预测：编译器无法应对数据缓存缺失这样的动态事件。数据在缓存中时访问约 1 个周期，缺失后去内存约 100 个周期。编译器不知道哪次访问会缺失，没法为此调度；硬件在运行时知道，因此能处理。

静态调度虽然有这些限制，仍然有收益可拿。下面三种技术都是在给编译器扩大调度空间。

寄存器重命名（Register Renaming）

很多依赖并不是真的数据传递，只是两条指令恰好用了同一个寄存器名。这种假相关（false dependence，即 WAR 和 WAW）会限制指令重排。办法是给其中一条指令换一个寄存器名，假相关就消失了。

寄存器重命名（register renaming）是指给产生新值的指令及其后续使用者分配另一个寄存器，从而消除 WAR/WAW 假相关、保留 RAW 真相关。它不改变程序的功能。

两个“观察”说明为什么需要以不同方式分配寄存器：

1. 观察 1：奇怪的寄存器分配。分配方式主要受体系结构寄存器（architected registers）数量的限制，寄存器不够用时可能产生更多的溢出/填充（spill/fill，把寄存器值存到内存再取回）。
2. 观察 2：动态死代码（dynamic dead code），由分支造成，它会限制代码移动（code motion）。

观察 2 的例子：上方基本块是 R1=R2+R3; BEQZ R9，左分支执行 R5=R1-R4，右分支执行 R1=LOAD 0[R6]。

1. 编译器想把右分支的 LOAD 提到分支之前，让它尽早开始、掩盖访存延迟；
2. 但提上去后 LOAD 会覆盖 R1，而左分支还要读 R2+R3 产生的那个 R1，两者冲突。所以必须换一种方式分配寄存器：把上方的 R1=R2+R3 和左分支的 R5=R1-R4 中的 R1 改成 R8；
3. 即便如此，分支走左边时，提前执行的 LOAD 结果根本用不上，这是一次不必要的 LOAD 执行，也就是动态死代码。因此代码移动不能随意进行。

例：重命名后再调度

六条指令如下，假设每周期最多发射两条：

A: R1 = R2 + R3
B: R4 = R1 – R5
C: R1 = LOAD 0[R7]
D: R2 = R1 + R6
E: R6 = R3 + R5
F: R5 = R6 – R4

第 1 步，找依赖（逐个寄存器检查读写顺序）：

• 真相关（RAW）：A→B（R1），C→D（R1），E→F（R6），B→F（R4）；
• 假相关：B 读 R1、C 写 R1，构成 B→C 的 WAR；A、C 都写 R1，构成 A→C 的 WAW；D 读 R6、E 写 R6，构成 D→E 的 WAR。C 与 B 本来不必共用 R1，E 与 D 本来也不必共用 R6（讲义标注 “No need to same”）。其余假相关（A→D 的 R2、B→F 与 E→F 的 R5）方向与已有的先后关系一致，不影响下面的排法。

原分配需要 4 个周期。这个周期数依赖两条假设，讲义的依赖图（CFG view）正是按它们画的：

1. 每周期最多发射 2 条指令；
2. 真相关和 WAW 的两条指令必须分在先后周期，而 WAR 的两条可以放在同一周期（同一周期内先读旧值、后写新值）。

按此排列：A 在第 1 层；B 读 A 的 R1，C 与 A 是 WAW，二者都在第 2 层（B、C 之间只有 WAR，可同层）；D 读 C 的 R1，E 与 D 只有 WAR，二者都在第 3 层；F 读 E 的 R6，只能在第 4 层。得到 A | B C | D E | F，共 4 个周期。

第 2 步，重命名：把 C、D 中的 R1 改为 R8，把 E、F 中的 R6 改为 R9：

A : R1 = R2 + R3
B : R4 = R1 – R5
C': R8 = LOAD 0[R7]
D': R2 = R8 + R6
E': R9 = R3 + R5
F': R5 = R9 – R4

B→C、A→C、D→E 这些名字冲突消失，决定顺序的只剩真相关：A→B、C′→D′、E′→F′、B→F′。

第 3 步，调度：

由 4 个周期降为 3 个周期，功能不变，而且没有停顿。 其中 C′ 是 load，它的使用者 D′ 被隔开了一个周期，load-use 停顿也被躲开了；F′ 需要的 B、E′ 都在第 2 周期完成。

图：把 C、D 的 R1 改为 R8，E、F 的 R6 改为 R9 后，两条假相关边消失，六条指令可排成三层。

寄存器重命名不只编译器能做，硬件也能做，例如下一讲的 Tomasulo 算法。编译器做重命名的代价是：

• 体系结构寄存器数量有限，不是想用多少就有多少；
• 用多了可能导致溢出（spill），反而增加访存。

循环展开（Loop Unrolling）

循环体通常很短，单次迭代里没有足够多的独立指令可调度，每次迭代还要付出递增、比较、分支的开销。把多次迭代合并到一个循环体里，就能得到更大的指令块。展开的基本思想及其在 VLIW 中的作用见循环展开基本思想，这里讲它的实现方式和问题。

循环展开：把迭代 $M$ 次的循环变换为迭代 $M/N$ 次的循环（每次迭代做原来 $N$ 次的工作），称为把循环展开 $N$ 次。 可以由编译器完成（如 gcc -funroll-loops），也可以手工完成：

// 原循环：100 次迭代
for (i = 0; i < 100; i++)
    a[i] *= 2;

// 展开 4 次：25 次迭代
for (i = 0; i < 100; i += 4) {
    a[i]   *= 2;
    a[i+1] *= 2;
    a[i+2] *= 2;
    a[i+3] *= 2;
}

展开后的循环体里有 4 条互相独立的乘法，超标量可以同时执行它们。

存在的问题：

1. 代码膨胀（code bloat）：程序变大。

2. 迭代次数不是展开倍数：例如次数 $j$ 不能被 4 整除时，要在主循环后加一个“尾巴”循环处理剩下的迭代：

   j1 = j - j % 4;              // 展开到 i 为 4 的倍数为止
   for (i = 0; i < j1; i += 4) {
       a[i]   *= 2;
       a[i+1] *= 2;
       a[i+2] *= 2;
       a[i+3] *= 2;
   }
   for (i = j1; i < j; i++)     // 剩下的交给另一个 for 循环
       a[i] *= 2;

   尾巴循环带来了额外的代码和麻烦。

3. 迭代次数在编译时未知：次数要运行时才算出来，编译器很难直接决定怎么展开。

4. while 循环：没有明确的迭代计数，同样难以展开。

5. 只能解决循环内部的问题：展开只扩大单个循环体内的调度空间。

函数内联（Function Inlining）

函数调用本身有开销，而且调用边界把代码切成小块，编译器很难跨越调用去调度。

函数内联（function inlining）是指把被调函数的函数体直接放到调用点，不再执行 call/return，有点像“展开”一个函数。 普通函数在执行到 myfunc(); 时跳到 myfunc() 的函数体，执行完再返回；内联后，myfunc() 的函数体直接嵌进主函数体，顺序执行下去。

收益有两类：

1. 去掉函数调用开销：
   • CALL/RET 指令本身，以及它们可能带来的分支误预测（返回地址预测见返回地址栈 RAS）；
   • 参数与返回值的传递、栈帧分配，以及调用者保存/被调用者保存寄存器（caller/callee-save registers）相关的 spill/fill 访存。
2. 得到更大的指令块用于调度：调用点前后的代码与函数体连成一片，编译器有更多独立指令可以重排。

主要问题是代码膨胀：每个调用点都复制一份函数体，与循环展开的问题相同。

flowchart LR
  subgraph N[普通函数]
    S1[Start] --> M1["主函数体<br/>myfunc();"] -- call --> F1["myfunc() 函数体"] -- return --> M1
    M1 --> T1[Stop]
  end
  subgraph I[内联函数]
    S2[Start] --> M2["主函数体<br/>（嵌入 myfunc() 函数体）"] --> T2[Stop]
  end

本讲小结

本讲的两半由同一个问题串起来：要让每个周期完成更多指令，就必须不断取到正确的指令，并找到彼此独立的指令。分支预测保证前者，超标量、VLIW 和编译器调度负责后者。

flowchart TD
  A["分支频繁且代价大"] --> B["方向预测：静态 → 1 位/2 位 BHT → 两级 → 锦标赛"]
  A --> C["目标预测：BTB、RAS"]
  B --> D["推测执行：填满指令缓冲"]
  C --> D
  E["超流水线有最优级数（约 15 级）"] --> F["指令级并行 ILP：并行执行"]
  D --> G["超标量：硬件动态找独立指令"]
  F --> G
  F --> H["VLIW：编译器静态打包"]
  H --> I["静态调度：重命名、循环展开、内联、谓词执行"]
  G --> I

如何选择

核心公式
