中断异常机制与系统调用

---

CPU 既要及时应对外部设备和程序执行中随时出现的事件，又要让用户程序经一个受控的入口请求内核服务；本讲讲清中断异常机制，以及建在它之上的系统调用。路线是：先给事件分类，再沿中断响应与中断向量、中断处理完整流程弄清“硬件先做、做完交给软件”的分工，并用 x86 的 IDT/GDT 验证；然后辨析系统调用的概念、设计它的静态部分，以 Linux x86 的 int $0x80 走完执行全过程，最后用低层工作步骤与机制策略分离原则收束。前置知识是 L02「07 处理器特权模式」「08 中断与异常概念」中的用户态/内核态与中断概念，以及 ICS 中的栈、跳转表和信号。

---

中断异常事件分类

事件分类：中断与异常

上一讲已经介绍了中断和异常的概念、引入原因，以及事件的初步划分（见 L02「08 中断与异常概念」）。本讲把这张分类表补全：每类事件从哪里来，是否与当前指令同步，处理完后回到哪里。统一术语是为了讨论问题时大家说的是同一件事。

系统运行中发生的各种需要 CPU 暂停当前工作去应对的情况，笼统称为事件。按产生原因可分为两大类：

• 中断（Interrupt，又称外中断）：来自 CPU 之外的部件，如 I/O 中断（网卡、硬盘、键盘、鼠标、打印机）、时钟中断，以及硬件故障（如即将掉电）。
• 异常（Exception，又称内中断、例外）：在 CPU 执行某条指令的过程中由这条指令本身引发，如系统调用、页错误/页故障、保护性异常、断点指令，以及算术溢出等其他程序性异常。

可以用课堂作类比：CPU 是正在讲课的老师。有人举手、门口来人、手机响，都是讲课之外的事，相当于中断；异常则是 CPU 执行当前这条指令的过程中，由这条指令本身引发的内部事件。判断一个事件属于哪一类，只需问一句：它是不是由当前执行的这条指令引起的？

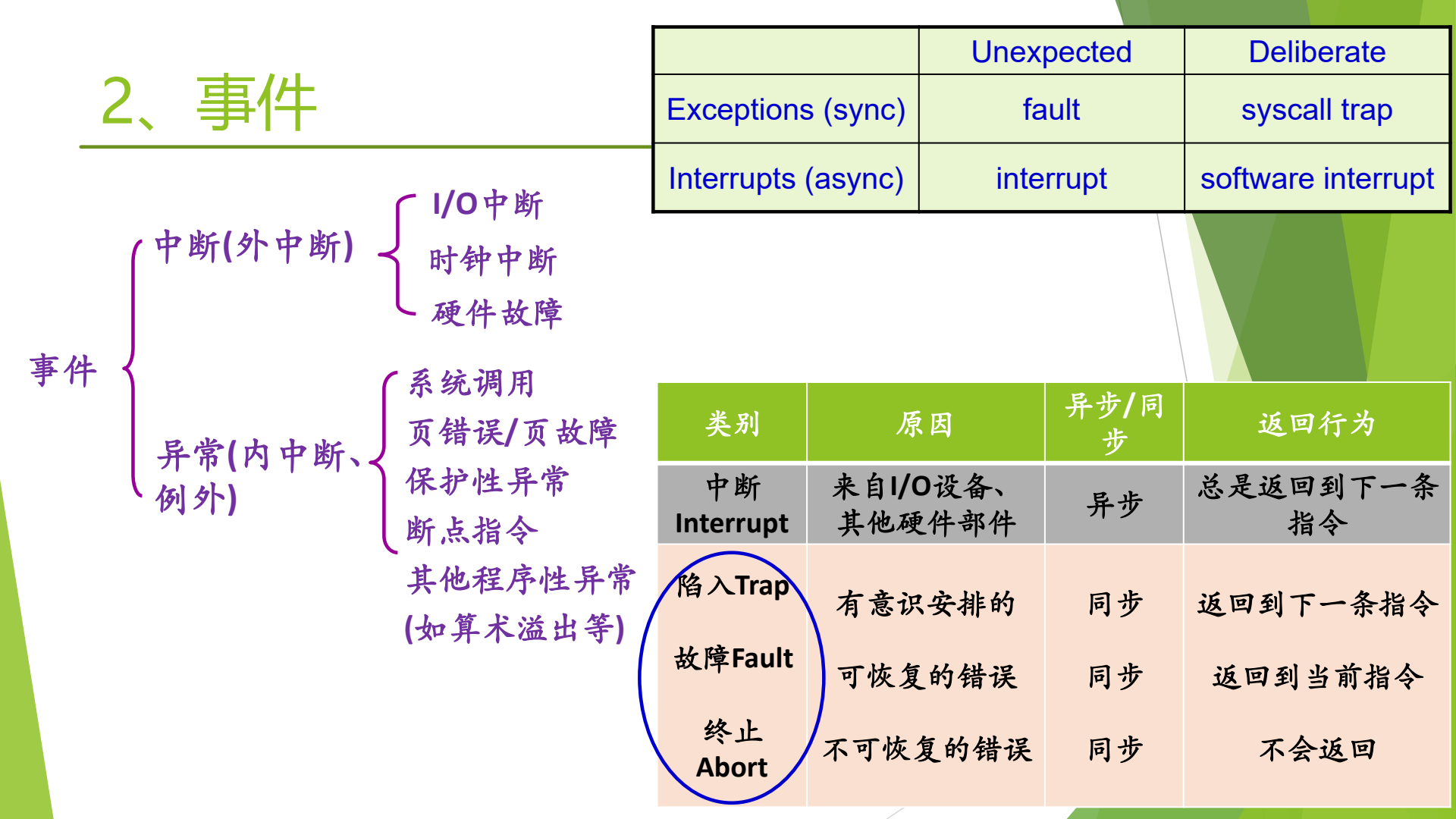

图：事件按来源分为中断与异常；表格从同步/异步、有意/意外两个维度区分 interrupt、fault、syscall trap，并给出每类事件处理完后的返回位置。

分类图给出了事件的层次：事件分为中断（I/O 中断、时钟中断、硬件故障）和异常（系统调用、页故障、保护性异常、断点指令、其他程序性异常）；下方的表按“原因、同步/异步、返回行为”比较中断与三类异常；右上角的小表则从“是否预期”的角度给出另一种划分。

同步、异步与返回行为

分类之所以重要，是因为它决定了两件事：事件能不能等一等再处理，以及处理完以后回到哪里继续执行。

类别	原因	同步/异步	返回行为
中断（Interrupt）	来自 I/O 设备、其他硬件部件	异步	总是返回到下一条指令
陷入（Trap）	有意识安排的	同步	返回到下一条指令
故障（Fault）	可恢复的错误	同步	返回到当前指令
终止（Abort）	不可恢复的错误	同步	不会返回

异步（asynchronous）事件与当前指令无关，到达时刻不可预测，因此可以稍后处理；同步（synchronous）事件正是当前指令造成的，这条指令不处理完就无法继续，因此必须立刻处理。一个生活类比是：微信消息是异步的，可以过一会儿再看；电话打来时必须马上决定接不接，不接对方就无法与你通话，这像同步。

三类异常的区别集中体现在返回行为上：

1. 陷入（trap）是程序有意安排的，最典型的是系统调用。请求的服务完成后，这条陷入指令的任务就完成了，所以返回到下一条指令。
2. 故障（fault）是出了错、但能修复的情况，最典型的是缺页（page fault）。操作系统把缺的页调入内存后，引发故障的那条指令还没有真正完成，所以要返回到当前指令重新执行。
3. 终止（abort）是不可恢复的错误，处理程序不会返回到原程序。

中断则总是返回到下一条指令：CPU 是在一条指令执行完之后才去响应中断的，被打断的那条指令已经完成。下一章会讲到，CPU 在指令周期末尾才检查中断（见 中断周期）。

与 ICS 及其他教材的术语对照

ICS（计算机系统导论）把这些事件统称为“异常”（exception），在异常之下再分出中断、陷入、故障、终止四类，其中中断来自 I/O 设备等硬件。本课先分“中断/异常”两大类，再把异常细分为三类。两种叫法只是总称不同，划分方式一致，互不矛盾。

另一种角度是按“是否预期”划分：

	Unexpected（非预期）	Deliberate（有意安排）
Exceptions（sync）	fault	syscall trap
Interrupts（async）	interrupt	software interrupt

系统调用、主动发出的软件中断是程序有意安排的；缺页、外设中断则不在程序的预期之内。同一组概念从同步/异步、是否预期等不同角度去看，在不同课程里遇到时就能对上号。

中断/异常机制的软硬件分工

中断/异常机制是现代计算机系统的核心机制之一，要靠硬件和软件相互配合才能发挥作用。 很多同学学完组成原理和 ICS 仍分不清哪些步骤由谁完成，考试时总有人把软硬件步骤交叉着写。这里先确立总原则：硬件先做，做完转给软件，剩下的由软件做。

• 硬件做什么——中断/异常响应：捕获中断源发出的中断/异常请求，以一定方式响应，把处理器控制权交给特定的处理程序。 响应相当于决定“这件事管不管”：电话来了接不接，微信来了看不看。
• 软件做什么——中断/异常处理程序：识别中断/异常的类型，并完成相应的处理。

两部分的具体步骤分别在 中断响应与中断向量 和 中断处理完整流程 展开。

flowchart LR
  E["中断源发出请求"] --> R["中断寄存器置位（记录）"]
  R --> H["硬件：中断/异常响应"]
  H --> S["软件：中断/异常处理程序"]
  S --> B["返回被打断的程序"]

请求必须被记录

硬件捕获请求的方式是设置一个中断寄存器：磁盘、网卡等设备发来中断时，经电路把寄存器中对应的位置为 1，表示来了一个事件。不记录，请求就丢了。

这一点可以与 ICS 学过的信号（signal）对照：内核用一个位向量记录发给进程的各种信号，信号不排队，同一类信号在前一个还没处理时又来一个，后来的就丢了。中断寄存器按位记录请求，同样只能表示“有没有”，表示不了“来了几次”，因此同类请求在处理之前再次到来时可能丢失。

软件处理：兵来将挡

软件处理部分的逻辑并不复杂：什么样的事件，就做什么样的处理。以打印机中断为例，同样是打印机发来的中断信号，原因可能是：

• 打印正常结束；
• 缺纸；
• 缺墨（墨粉用完）；
• 卡纸。

原因不同，处理办法就不同，例如缺纸时显示提示，让用户加纸。每一种中断都要有人写这样一段处理代码，但具体怎么处理各自清楚，本课不再细讲，重点放在软硬件如何交接。

自测：执行除法指令时除数为 0，与键盘按键，各属于哪一类？处理完分别返回哪里？

除零由当前指令引发，是异常（同步），属于程序性异常；按键来自外部设备，是中断（异步），返回下一条指令。除零是程序错误，操作系统无法像缺页那样把缺的东西补上，重新执行同一条指令也不会得到正确结果。

自测：为什么缺页处理完要“返回当前指令”，而系统调用处理完要“返回下一条指令”？

缺页是故障：引发它的访存指令没有完成，调页修复后必须重新执行这条指令。系统调用是陷入：陷入指令的任务就是请求服务，服务完成即这条指令完成，所以继续执行下一条。

自测：设备在同一中断请求尚未被处理时又发了一次同样的请求，会发生什么？

可能丢失。中断寄存器按位记录请求，位已经是 1，再置位不会多记一次，与信号用位向量记录、不排队的道理相同。

---

中断响应与中断向量

中断周期：硬件如何发现中断

CPU 的基本工作就是周而复始地取指令、执行指令。要让外部事件能打断这个循环，硬件必须在某个固定时刻主动去看一眼有没有请求。为此，在指令周期中增加一个环节：

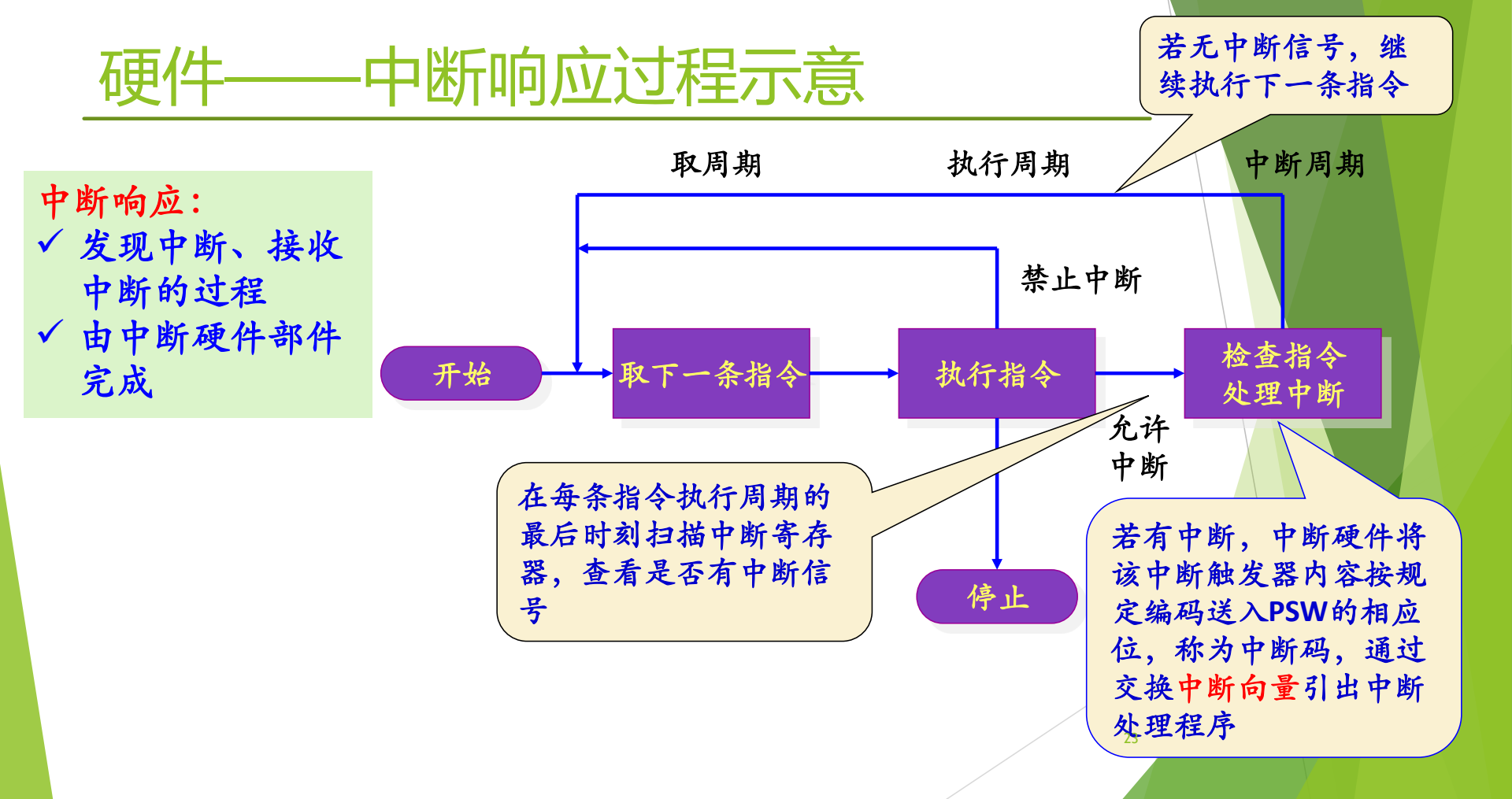

图：指令周期由取指、执行和中断周期组成；在允许中断时，每条指令执行完都会扫描中断寄存器，有中断就把中断码送入 PSW、经中断向量转入处理程序，没有中断就继续取下一条指令。

示意图把一条指令的处理分成三个阶段：取周期（取下一条指令）、执行周期（执行指令）和中断周期（检查中断）。“检查中断”这一步受开关控制：禁止中断时直接回到取指；允许中断时才去检查，有中断就转入“处理中断”。

中断响应是发现中断、接收中断的过程，由中断硬件部件完成。 具体过程如下：

1. 判断是否允许中断：只有处于开中断（允许中断）状态，硬件才去检查。中断可以不响应，就像手机响了也可以不接。
2. 扫描中断寄存器：在每条指令执行周期的最后时刻扫描中断寄存器，查看是否有中断信号。
3. 无中断：继续执行下一条指令。
4. 有中断：中断硬件把该中断触发器的内容按规定编码，送入 PSW 的相应位，这个编码称为中断码；然后通过交换中断向量，引出中断处理程序。

flowchart LR
  F["取指（取周期）"] --> X["执行（执行周期）"]
  X --> Q{"允许中断？"}
  Q -- 禁止 --> F
  Q -- 允许 --> C{"扫描中断寄存器：有中断？"}
  C -- 无 --> F
  C -- 有 --> P["生成中断码送入 PSW，交换中断向量"]
  P --> H["进入中断处理程序"]

中断码为什么要先存下来：中断码标识“是哪一个设备、哪一类事件”，例如打印机中断有它的编码。它必须放在硬件和软件以后都找得到的地方（这里是 PSW），否则中断寄存器的状态一变，就无从知道刚才响应的是哪个中断。

检查中断是在一条指令执行完之后进行的，这也解释了上一章的结论：中断总是返回到下一条指令（见 中断异常事件分类）。

中断向量与中断向量表

硬件拿到中断码之后，要知道“该跳到哪段代码去”。不同的中断/异常需要不同的处理程序，硬件不可能把每段程序的地址都固化在电路里，于是用一张表在两者之间搭桥。

中断向量（interrupt vector）是一个内存单元，存放中断处理程序的入口地址和程序运行所需的处理机状态字（PSW）。把所有中断向量按中断号排成一张表，就是中断向量表。硬件按中断号/异常类型的不同，通过中断向量表把控制权转移给相应的中断处理程序。

所谓“交换中断向量”，就是把表中这一项给出的新 PSW 和处理程序入口地址装入处理器，取代被打断程序当时的 PSW 和 PC。从这个角度看，中断向量表实质上是一张跳转表：表的每一行给出一个目标地址，查到哪一行就跳到哪里。与程序里的跳转表不同的是，查表和跳转由硬件完成。这张表由软件填写、由硬件读取，是软硬件共同约定的数据结构。

操作系统初始化与中断向量表

操作系统初始化与中断/异常有什么关联？ 答案就是这张表。

硬件只会“按中断码查表、按表项跳转”，表里的内容必须由操作系统事先准备好：

1. 编写处理程序：设计操作系统时，为每一类中断/异常事件编好相应的处理程序。
2. 放入内存固定位置：引导启动初始化时，把这些处理程序装到内存中固定的位置，每段程序因此有了确定的入口地址。
3. 填表：把各处理程序的入口地址（以及所需的 PSW）填入中断向量表，并把表的起始地址放在硬件找得到的地方。

此后系统运行中一旦响应中断，硬件就能直接查表跳转。读操作系统的引导代码时要留意建立这张表的那一段，不必看得太细，知道有这件事即可。

中断向量表是本课正式讲解的第一个内核数据结构（此前只非正式地提过进程控制块 PCB）。后面讲系统调用时还会出现第二张表，即系统调用表，两张表不能混为一谈（见 系统调用机制设计）。

Linux 在 x86 上的中断向量分配

中断向量表的具体格式与硬件架构有关。以 x86 为例，表共有 256 项，多年来一直够用。前面若干项由硬件定义，各操作系统直接沿用；其余由操作系统自行分配。

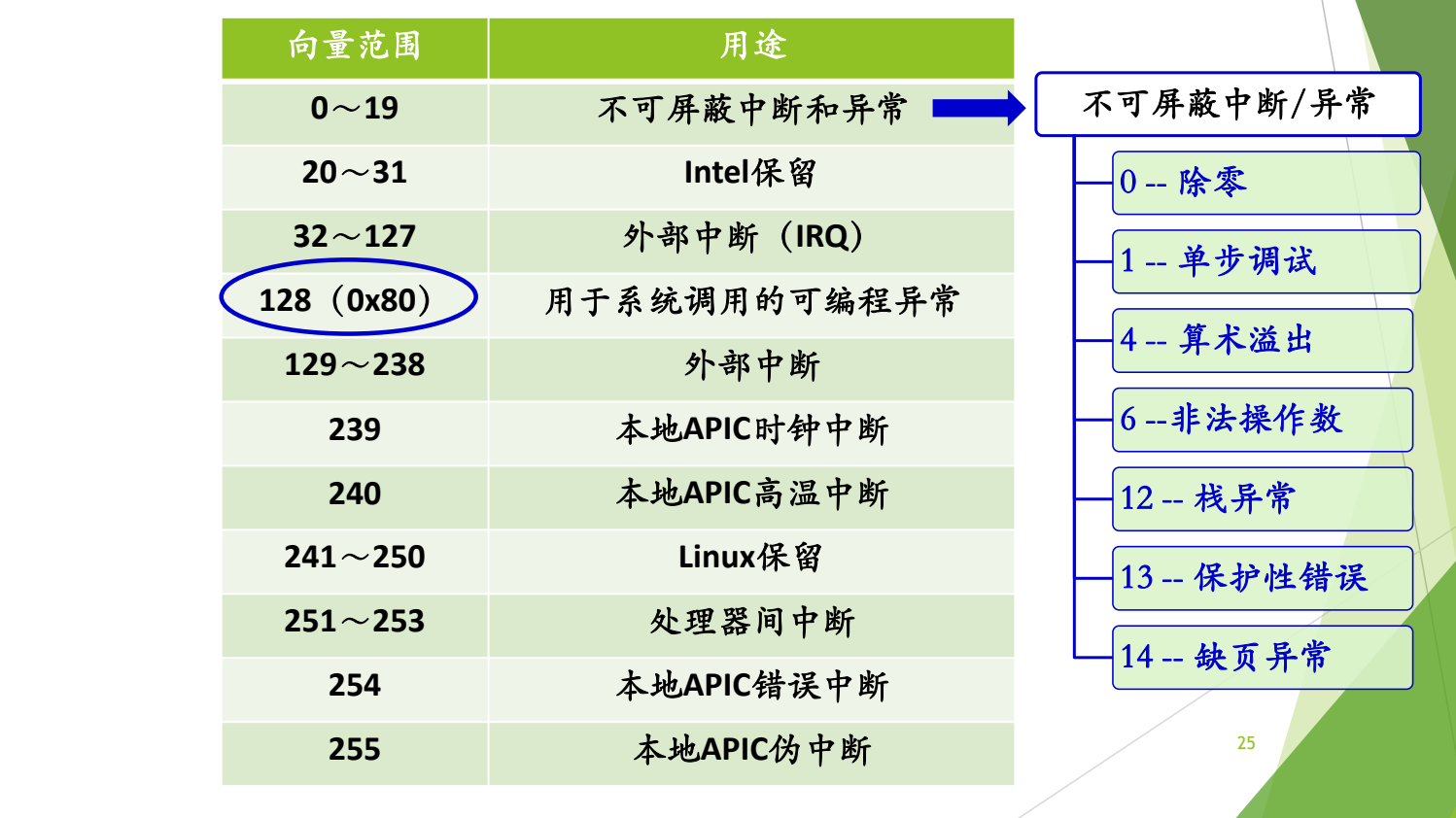

图：x86 上 Linux 的 256 个向量中，0～19 为不可屏蔽中断和异常（如 0 除零、14 缺页异常），32～127 为外部中断，128（0x80）专用于系统调用。

向量范围	用途
0～19	不可屏蔽中断和异常
20～31	Intel 保留
32～127	外部中断（IRQ）
128（0x80）	用于系统调用的可编程异常
129～238	外部中断
239	本地 APIC 时钟中断
240	本地 APIC 高温中断
241～250	Linux 保留
251～253	处理器间中断
254	本地 APIC 错误中断
255	本地 APIC 伪中断

0～19 号中较常见的几项是：0 除零，1 单步调试，4 算术溢出，6 非法操作数，12 栈异常，13 保护性错误，14 缺页异常。 这些项的含义由硬件规定，大家公认，因此汇编里常说“int 0 是除零”“int 1 是调试”“int 14 是缺页”。

0x80 的来历：128 号不是硬件规定的，而是 Linux 在表中间一段空闲位置自己选定的，专门用作系统调用入口。 这一项在 IDT 中如何初始化、用户程序怎样通过它进入内核，见 Linux 系统调用执行。

5–12、16–17 号向量只要求了解。

自测：CPU 处于关中断状态时，磁盘发出了中断请求。会发生什么？

硬件在指令周期末不去检查中断，CPU 继续取下一条指令；请求仍记录在中断寄存器里，等到开中断后的某个指令周期末才被发现和响应（同类请求重复到来则可能丢失）。

自测：如果操作系统没有填写中断向量表的第 14 项，程序第一次缺页时会怎样？

硬件照样用 14 去查表，但表项里没有有效的处理程序入口，控制无法转到缺页处理程序，缺页得不到处理。这说明中断机制能工作，依赖操作系统在初始化时把表准备好。

---

中断处理完整流程

中断响应五步流程

上一章讲了硬件在何时发现中断、凭什么找到处理程序。把这些动作按时间顺序连起来，就是完整的中断响应流程。画这个流程的目的是弄清三件事：哪部分由硬件做；硬件交给软件后软件做什么；为了让流程走通，必须事先准备什么（初始化中断向量表）。步骤的编号就是顺序，不能颠倒。

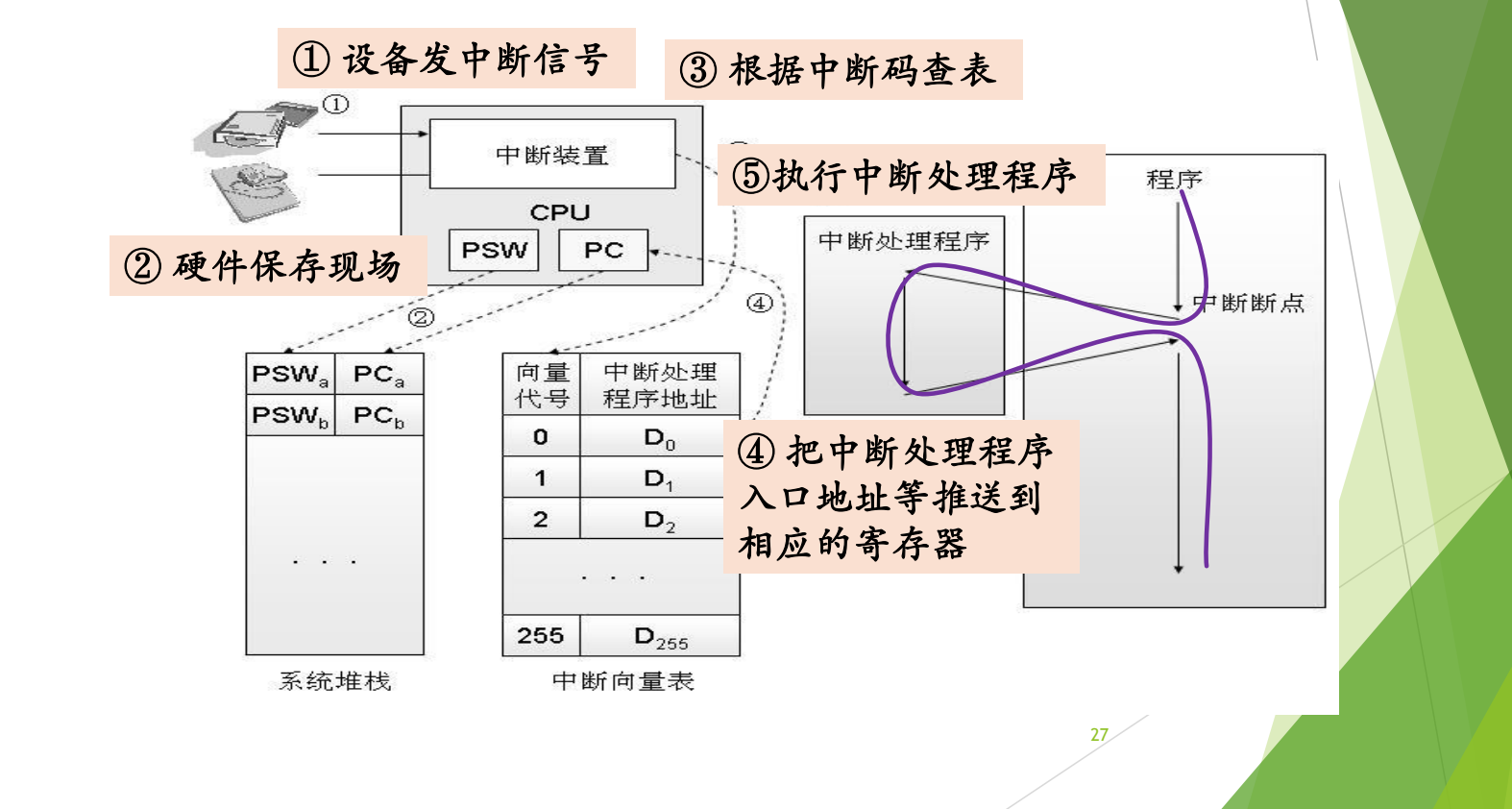

图：按编号顺序追踪一次中断：①设备发出中断信号，②硬件把 PSW 和 PC 压入系统栈保存现场，③根据中断码查中断向量表，④把处理程序入口送入寄存器，⑤执行中断处理程序后返回断点。

图中左侧是设备和 CPU（含中断装置、PSW、PC），下方是系统堆栈和中断向量表（向量代号 0～255，每项是处理程序地址 $D_0, D_1, \ldots, D_{255}$），右侧是被打断的程序和中断处理程序。紫色曲线表示控制流：程序在“中断断点”处离开，执行完处理程序后回到断点继续执行。

1. ① 设备发中断信号：例如磁盘完成了一次传输，向 CPU 的中断装置发出信号，中断装置把它记录下来。这是一个异步事件。
2. ② 硬件保存现场：硬件响应中断，首先切换到内核态（原本就在内核态则不必切换）；然后把被打断程序的 PSW 和 PC（图中的 $\mathrm{PSW}_a, \mathrm{PC}_a$）压入系统堆栈。
3. ③ 根据中断码查表：用中断码作下标查中断向量表。表已在初始化时建好，表的起始地址也放在硬件找得到的地方。
4. ④ 把中断处理程序入口地址等推送到相应的寄存器：把查到的入口地址装入 PC（以及新的 PSW）。
5. ⑤ 执行中断处理程序：下一个指令周期开始，CPU 执行的就是处理程序的第一条指令。

其中 ①–④ 由硬件完成，⑤ 由软件完成。

sequenceDiagram
  participant D as 设备
  participant HW as CPU 硬件
  participant ST as 系统栈
  participant T as 中断向量表
  participant SW as 中断处理程序（软件）
  D->>HW: ① 发中断信号
  HW->>HW: 切换到内核态
  HW->>ST: ② 压入 PC、PSW
  HW->>T: ③ 用中断码查表
  T-->>HW: 处理程序入口地址
  HW->>HW: ④ 入口地址装入 PC
  HW->>SW: ⑤ 下一指令周期执行处理程序
  SW->>HW: 中断返回指令
  HW->>ST: 弹出 PSW、PC，回到断点

硬件保存现场：为什么只存少数寄存器

处理器里有大量寄存器：通用寄存器、各种控制寄存器等，硬件不可能全部保存。硬件只保存最重要的几个，至少是 PC 和 PSW，有的架构会再多存一两个。 这两个之所以必须由硬件保存，是因为接下来硬件自己就要改写它们（第 ④ 步把新的入口地址装入 PC），不先存下来，被打断的程序就再也回不去了。

用户栈与系统栈

硬件压栈用的是系统栈（内核栈），而不是用户程序正在使用的用户栈，两者是不同的栈。处理器在用户态运行时栈指针指向用户栈，进入内核态时栈指针要切换到内核栈。 这也是第 ② 步要先切换到内核态、再压栈的原因。x86 上栈指针从哪里取得，见 Linux 系统调用执行 中 TSS 的部分。

软硬交接：改写 PC

软件和硬件之间怎么“交接”？约定非常简单：硬件只要把 PC 改成中断处理程序的入口地址，下一个指令周期执行的就一定是这段代码。 硬件不需要“调用”软件，也不需要通知软件；改写 PC 这一个动作就完成了控制权的移交。

所以第 ④ 步是硬件的最后一步，第 ⑤ 步是软件的第一步。从这里开始到处理结束，都是软件的事；只有最后的返回，又是一条硬件指令。

中断处理程序做什么

软件部分的逻辑是“兵来将挡”：什么样的事件，就做什么样的处理，结构并不复杂。

事先准备：设计操作系统时，为每一类中断/异常事件编好相应的处理程序，并设置好中断向量表。操作系统引导启动之后，这些准备就已经完成。

运行时：硬件响应中断、把 CPU 控制权转给中断处理程序后，处理程序依次：

1. 保存相关寄存器信息：硬件只保存了 PC、PSW 等少数寄存器，软件要把其余的全部上下文（context）继续保存到系统栈中。这是软件的第一件事，一定要记清，它体现的正是软硬件的分工。
2. 分析中断/异常的具体原因：例如打印机中断，到底是打印结束、缺纸、缺墨还是卡纸。
3. 执行对应的处理功能：例如缺纸时显示提示，让用户加纸。
4. 恢复现场，返回被事件打断的程序：把软件保存的寄存器恢复，再执行中断返回指令。

以打印机中断为例的完整小结

把上面的步骤套到一个具体设备上，并标出每一步由谁完成：

阶段	动作	执行者
发出请求	打印机给 CPU 发中断信号	设备
检测与确认	CPU 处理完当前指令后检测到中断，判断中断来源，向相关设备发确认信号	硬件
准备	处理器状态切换到内核态；在系统栈中保存被中断程序的重要上下文，主要是 PC 和 PSW	硬件
查表转移	根据中断码查中断向量表，取得处理程序入口地址，把 PC 设置成该地址；新的指令周期开始时，控制转到中断处理程序	硬件
处理	在系统栈中保存现场信息；检查 I/O 设备的状态信息，操纵 I/O 设备或在设备和内存之间传送数据等	软件
返回	CPU 检测到中断返回指令，从系统栈中恢复被中断程序的上下文，CPU 状态恢复，PSW 和 PC 恢复成中断前的值，开始新的指令周期	硬件

注意“检测到中断”发生在 CPU 处理完当前指令之后，与 中断周期 一致。返回时恢复的 PSW 中包含原来的处理器状态，因此程序回到中断前的特权级（例如用户态）继续执行。

这一流程以后还会在 x86 硬件（x86 中断支持）、系统调用（Linux 系统调用执行）等场景下反复出现，最后在 低层步骤与机制策略 中按硬件、汇编、C 三层总结。

上半部与下半部

前面说第 ⑤ 步“执行中断处理程序”，好像处理程序是一口气执行完的。实际上 Linux 的中断处理程序又分成两部分：上半部（top half）和下半部（bottom half）。

• 上半部：在关中断状态下，立即完成特别重要、特别紧急的工作。此时 CPU 不再理会其他中断，必须把这部分做完。
• 下半部：打开中断以后，再去完成不那么紧急的工作。这期间即使再被别的中断打断，也没有关系。

可以用战地救护作类比：前线打仗时随队的医生、护士遇到伤员，第一步是做紧急包扎处理，然后把伤员抬下战场，送到医院再做手术。不可能一上来就在战场上做手术。把一件事分成“先紧急处理、再从容完成”两步，这种思路在日常决策中也很常见。

自测：有人写出中断响应流程为“设备发信号 → 硬件保存全部寄存器 → 软件查中断向量表 → 软件改写 PC → 执行处理程序”。指出错误。

有三处错误：硬件只保存 PC、PSW 等少数寄存器，其余由软件处理程序保存；查中断向量表是硬件做的；改写 PC 也是硬件做的，它正是软硬交接的那一步。①–④ 都是硬件，只有 ⑤ 是软件。

自测：中断处理程序的第一条指令执行时，栈指针指向哪个栈？栈顶附近存着什么？

指向系统栈（内核栈）。硬件在第 ② 步已切换到内核态并把被打断程序的 PC、PSW 压入系统栈，所以栈顶附近是这些由硬件保存的少数关键寄存器；软件接下来要把其余寄存器继续压到这个栈上。

---

x86 中断支持

用 IA32 验证通用流程

前三章讲的是与具体硬件无关的通用模型。这里以 IA32（x86 32 位）为例看真实处理器怎么实现它。这个例子比较复杂，数据结构的名称也和前面不同，不要求掌握；看完它只为确认前面讲的流程没有问题。

x86 中与中断相关的基本概念如下：

• 中断：由硬件信号引发，分为可屏蔽中断和不可屏蔽中断。屏蔽了的中断来了也不处理；不可屏蔽的中断来了必须处理。
• 异常：由指令执行引发，比如除零异常。80x86 处理器定义了大约 20 种不同的异常。
• 硬件出错码：对于某些异常，CPU 会在执行异常处理程序之前产生一个硬件出错码，并压入内核态堆栈。
• 系统调用：异常的一种，是用户态到系统态的唯一入口。

出错码与栈帧对齐

中断都有中断码：中断请求记录在寄存器中，多个请求按优先级先后响应，必须靠编码区分。异常则是当前指令当场出的问题、立即处理，一般不需要额外的码；但有些异常需要报告错误细节，于是有的异常有出错码、有的没有。

这就带来不对齐的问题：同样是进入异常处理程序，有出错码的异常在内核栈上比没有出错码的多压一项，栈帧大小不一致，处理程序就不知道从哪个位置取保存的现场。解决办法是对齐，让所有栈帧形状一致。

中断控制器与两种表

中断控制器（PIC 或 APIC）负责把硬件的中断信号转换为中断向量，引发 CPU 中断。 它就是前面通用模型中的“中断装置”。

x86 有实模式和保护模式两种运行模式，两种模式下的表不同：

	实模式	保护模式
表的名称	中断向量表（Interrupt Vector）	中断描述符表 IDT（Interrupt Descriptor Table）
表项内容	中断服务程序的入口地址	门（gate）描述符
入口地址计算	段地址左移 4 位 + 偏移地址	段基址 + 偏移（段基址经 GDT 取得）
CPU 运行状态切换	不支持，中断处理与一般的过程调用相似	支持，可以进行特权级检查与切换

现在的操作系统都运行在保护模式下。名字从“中断向量表”改成“中断描述符表”，作用相同，只是每一项的内容更多。两者本质上都是大数组。

实模式入口地址的计算可写成

$$\text{入口地址} = \text{段地址} \times 16 + \text{偏移地址}$$

左移 4 位即乘以 16。

门描述符与四种门

在 IDT 中，每一项是一个结构，x86 称之为门描述符（gate descriptor）。它就是“中断向量表中的一行”，只是换了 x86 自己的术语。 x86 提供四种类型的门：

1. 任务门（Task Gate）：中断发生时，必须取代当前进程的那个进程的 TSS 选择符存放在任务门中。Linux 没有使用任务门。
2. 中断门（Interrupt Gate）：给出段选择符（Segment Selector）和中断/异常处理程序的段内偏移量（Offset）。通过中断门后，系统会自动禁止中断。
3. 陷阱门（Trap Gate）：与中断门类似，但通过陷阱门后系统不会自动关中断。
4. 调用门（Call Gate）。

硬件和软件之间既像博弈也像协同：硬件预想软件可能需要什么，提供四种门；软件不必全用。Linux、Windows 主要使用中断门和陷阱门。

中断门与陷阱门怎么选

两者唯一的区别在于进入处理程序后中断是否自动关闭：

	中断门	陷阱门
进入后中断状态	自动关中断	不自动关中断
处理期间	不接受新的中断	可能有新的中断或异常进来

选哪种门没有硬性规定，选哪个都可以，但要给出理由。基本依据就是：处理这件事期间，是否允许接受新的中断。 例如，Linux 的 0x80 系统调用入口用的是陷阱门，进入内核执行系统调用时中断仍然开着（见 Linux 系统调用执行）。

IDT、GDT 与处理程序入口的查找

保护模式下，处理程序的入口地址不直接写在 IDT 里，而是由“段基址 + 偏移”两部分拼出来，分别从两张表中取得。

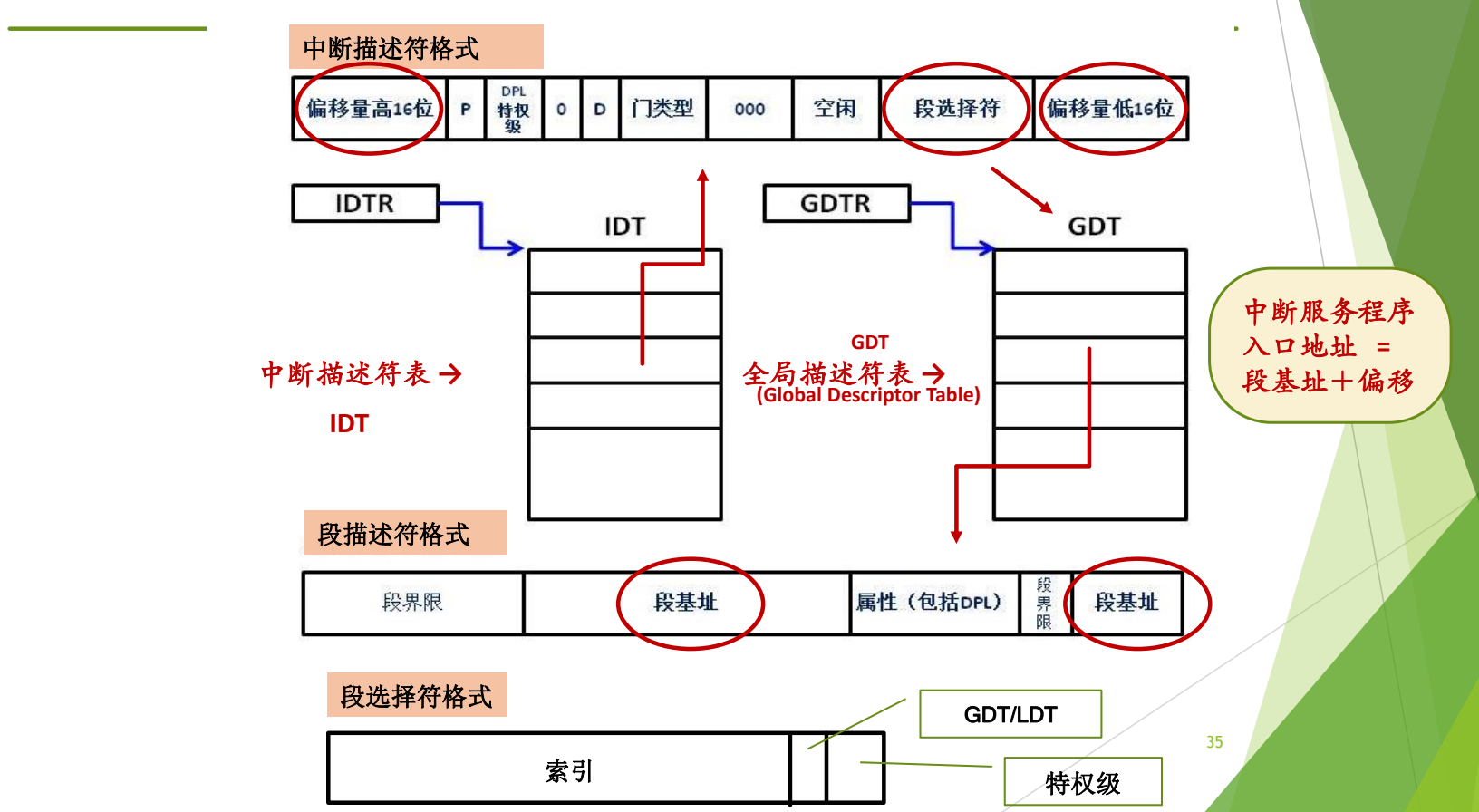

图：IDTR 指向 IDT，中断描述符中的段选择符到 GDT 中找到段描述符取得段基址，再加上描述符中的偏移量，得到中断服务程序入口地址。

图中给出了三种格式和两张表：

• 中断描述符格式：包含偏移量高 16 位、P、DPL（特权级）、门类型、段选择符、偏移量低 16 位等字段，图中圈出的是段选择符和两段偏移量。
• 段描述符格式：包含段界限、段基址、属性（包括 DPL）等字段，段基址也分成两段存放。
• 段选择符格式：由索引、GDT/LDT 选择位和特权级组成，主要当索引用。
• IDT（中断描述符表）由寄存器 IDTR 给出起始地址；GDT（全局描述符表，Global Descriptor Table）由寄存器 GDTR 给出起始地址。

中断服务程序入口地址 = 段基址 + 偏移。

段基址和偏移分开存放，偏移又拆成高、低两个 16 位，是 x86 从 8086 起一路向后兼容、不断扩展留下的痕迹：原有字段不变，扩展的位就另找位置添上。

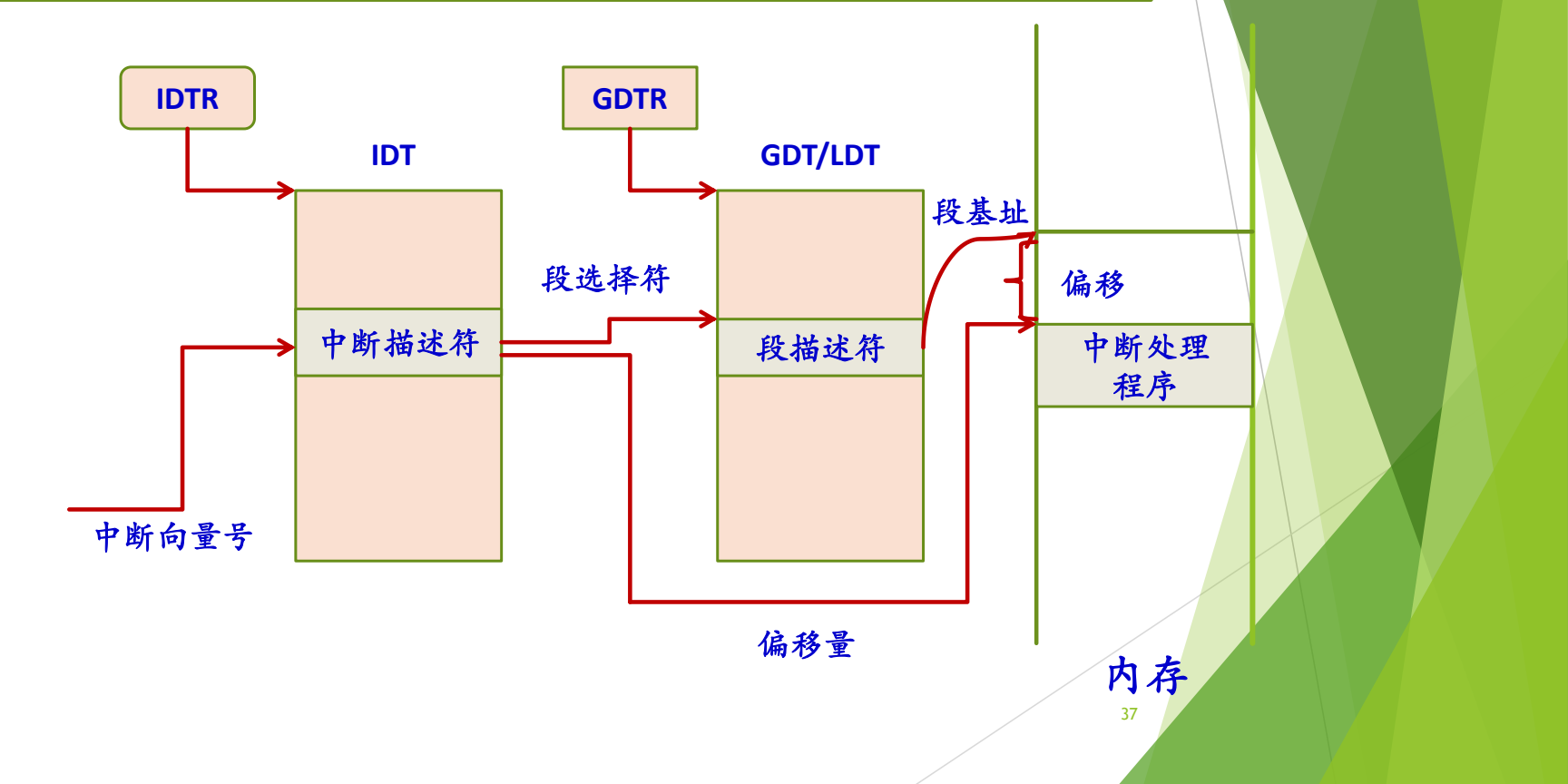

图：中断向量号索引 IDT 中的中断描述符，其段选择符索引 GDT/LDT 中的段描述符得到段基址，段基址加偏移量即内存中的中断处理程序。

查找过程是一条路径：中断向量号 → IDTR 指向的 IDT 中的中断描述符 → 其中的段选择符 → GDTR 指向的 GDT 中的段描述符 → 段基址；段基址加上中断描述符中的偏移量，指向内存中的中断处理程序。

flowchart LR
  V["中断向量号 i"] --> IDT["IDT 第 i 项：门描述符"]
  IDTR["IDTR：IDT 起始地址"] --> IDT
  IDT -- 段选择符作下标 --> GDT["GDT 中的段描述符"]
  GDTR["GDTR：GDT 起始地址"] --> GDT
  GDT -- 段基址 --> ADD["段基址 + 偏移"]
  IDT -- "偏移（高/低 16 位）" --> ADD
  ADD --> H["中断处理程序入口"]

查找可写成

$$\text{入口地址} = \mathrm{GDT}\big[\,\mathrm{IDT}[i].\text{段选择符}\,\big].\text{段基址} + \mathrm{IDT}[i].\text{偏移}$$

其中 $i$ 是中断向量号，$\mathrm{IDT}[i]$ 表示以 $i$ 为下标、从 IDTR 给出的起始地址处取出的门描述符。向量号、中断号、中断码在这里指同一个东西，就是这张表的下标。

所有处理程序共用一个段基址：各中断处理程序的门描述符通常选中同一个内核代码段，段基址只有一个，各处理程序靠不同的偏移区分。这相当于把所有中断处理程序连续放在内存中一块固定的区域里，记好基址和各自的偏移就都能找到。

查表是硬件做的：系统运行前，操作系统已经建好 IDT 和 GDT，并把它们的起始地址装入 IDTR 和 GDTR；之后来了中断，整个查表过程都由硬件完成，不需要软件参与。 这与通用模型中“操作系统初始化时建表、硬件响应时查表”完全一致。

x86 中断/异常的硬件处理过程

把查表和前面的“硬件保存现场”合起来，x86 硬件处理一次中断或异常的完整步骤如下（这是上图查找过程的文字版，图和文字看懂一种即可）：

1. 确定与中断或异常关联的向量 $i$。
2. 通过 IDTR 寄存器找到 IDT，取得中断描述符（表中第 $i$ 项）。
3. 从 GDTR 寄存器获得 GDT 的地址；结合中断描述符中的段选择符，在 GDT 中取得对应的段描述符，从中得到处理程序所在段的段基址。
4. 特权级检查。
5. 检查是否发生了特权级变化；如果是，进行堆栈切换，必须使用与新特权级相关的栈。
6. 硬件压栈，保存上下文环境；如果异常产生了硬件出错码，也把它保存在栈中。
7. 如果是经中断门进入，清 IF 位（关中断）。
8. 通过中断描述符中的段内偏移量和段描述符中的段基址，找到处理程序的入口地址，执行其第一条指令。

与通用模型对照：第 1 步对应“得到中断码”，第 2、3、8 步对应“查表并改写 PC”，第 5、6 步对应“切换到内核态、在系统栈中保存 PC/PSW”（x86 中 PSW 对应 EFLAGS 寄存器）。第 8 步执行处理程序的第一条指令，就是交给软件的时刻。系统调用 int 0x80 时硬件具体压入哪些寄存器、从哪里取内核栈指针，见 Linux 系统调用执行。

自测：某处理程序要求处理期间不能被其他中断打断，它在 IDT 中应设成哪种门？为什么？

中断门。经中断门进入时硬件自动清 IF、关中断，处理期间不接受新的中断；陷阱门不会自动关中断。

自测：已知某门描述符的段选择符指向 GDT 中段基址为 $B$ 的代码段，偏移量高 16 位为 $H$、低 16 位为 $L$。处理程序入口地址是多少？

偏移 $= H \times 2^{16} + L$，入口地址 $= B + H \times 2^{16} + L$。偏移拆成两段存放是向后兼容造成的，拼接时高 16 位要左移 16 位。

自测：为什么同一个处理程序框架要处理“有出错码”和“无出错码”两种异常时，必须先做对齐？

有出错码的异常比无出错码的在内核栈上多一项，栈帧大小不同，后续代码无法用固定偏移找到保存的寄存器。补齐成统一的栈帧后，才能用同一套代码访问现场。

---

系统调用概念辨析

为什么需要系统调用

用户程序运行在用户态，不能执行特权指令，也不能直接操作设备和内核数据（见 L02「07 处理器特权模式」）。可程序又确实需要读文件、创建进程、向屏幕输出，这些工作只能由操作系统在内核态完成。系统调用就是用户程序“请求操作系统替我做事”的那条受控通道。

系统调用（system call）是用户在编程时可以调用的操作系统功能。 它原名“操作系统功能调用”，因为名字太长才简称为系统调用。它有两个要点：

1. 唯一接口：系统调用是操作系统提供给编程人员的唯一接口。程序想用操作系统的服务，最终都要走这条路。
2. 改变 CPU 状态：系统调用使 CPU 状态从用户态陷入内核态。设计它的根本目的，就是让程序经由这条路径进入内核态。

每个操作系统都提供几百种系统调用，按功能大致分为进程控制、进程通信、文件使用、目录操作、设备管理、信息维护等类别。

系统调用、库函数、API 与内核函数

这四个概念经常混用，面试也爱问它们的区别。 理解它们的关键是：每个系统调用在内核里都对应一段代码。

1. 内核函数：内核中真正干活的那段代码。它的名字和系统调用不完全一样，通常加了前缀或下划线，例如 write 对应内核里的 sys_write。
2. 系统调用：内核函数经过一层封装后，对外提供的入口。
3. 库函数 / API：系统调用再被封装进 C 函数库或 API 接口。例如 fopen 是对 open 的封装，printf 是 libc 中的库函数。

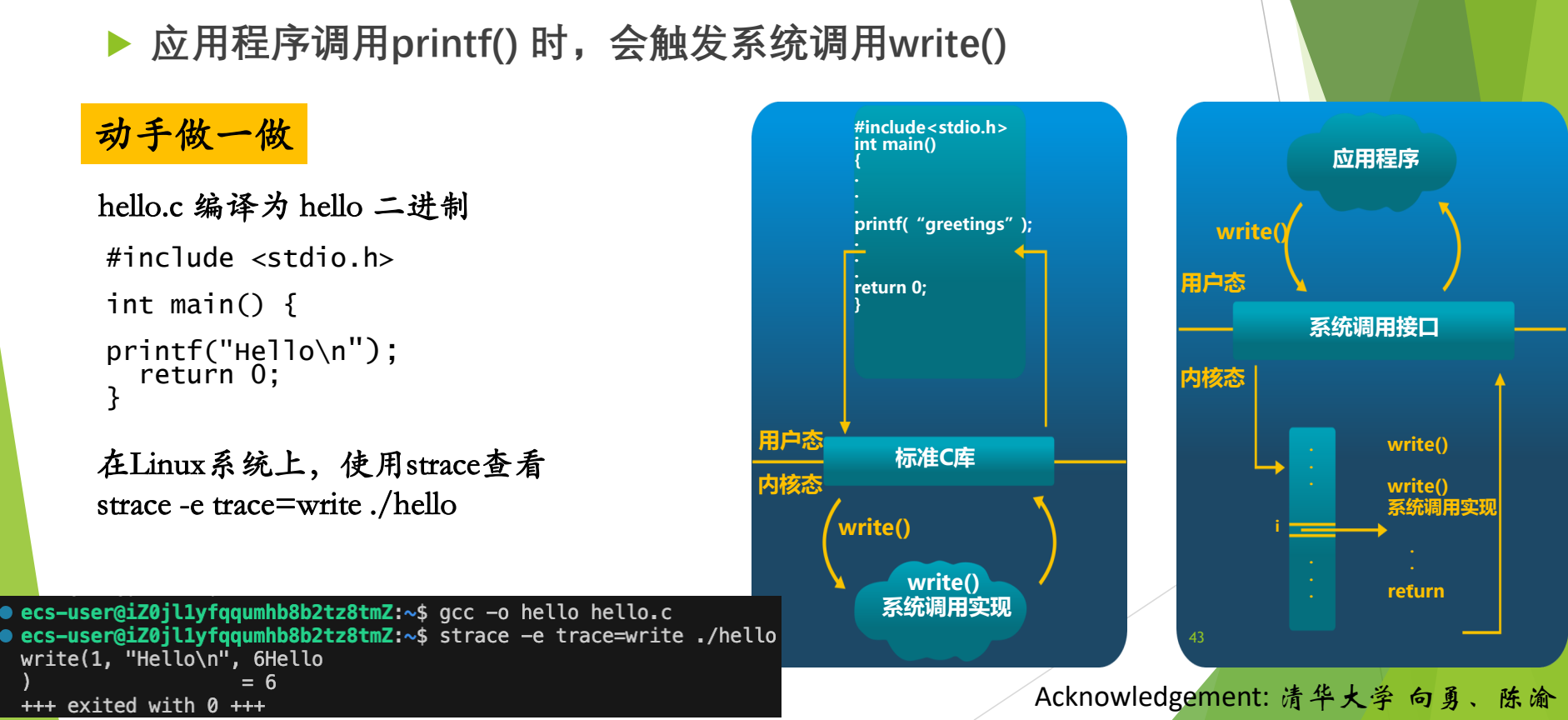

应用程序有两条路：可以直接在 C 代码里写 open、fork 这样的系统调用，也可以调用 fopen、printf 这样的库函数，由库函数再去调用系统调用。

flowchart TD
  A[应用程序] --> B["C 函数库 / API 接口"]
  A --> C[系统调用]
  B --> C
  C --> D["内核函数（如 sys_write）"]
  subgraph K[内核]
    C
    D
  end

概念	在哪里	运行在什么状态	例子
库函数 / API	C 库等用户空间库	用户态	printf、fopen
系统调用	用户与内核的边界	由用户态陷入内核态	write、open、fork
内核函数	内核代码	内核态	sys_write、sys_open

printf 与 write

printf 是最常见的例子。应用程序调用 printf() 时，会触发系统调用 write()。 过程如下：

1. 用户程序调用标准 C 库中的 printf("greetings")，格式化工作在用户态的库里完成。
2. C 库内部调用 write()，通过系统调用接口从用户态进入内核态。
3. 在内核中，系统调用接口根据 write 的编号（图中的 $i$）找到 write() 的系统调用实现并执行。
4. 执行完毕后 return，从内核态回到用户态，再回到 printf，最后回到 main。

图：hello.c 调用 printf，标准 C 库最终调用 write，经系统调用接口进入内核执行 write 的实现；用 strace -e trace=write 可以看到这次 write 调用及其返回值 6。

图左半部分画的是“应用程序 → 标准 C 库 → write() 系统调用实现”这条纵向调用链，用户态和内核态的分界线在 C 库下方；右半部分把系统调用接口画成一张按编号 $i$ 索引的表，write() 调用进入接口后在表中第 $i$ 项找到实现，执行后 return。

用 strace 跟踪程序发出的系统调用，可以直接验证这一点：

gcc -o hello hello.c
strace -e trace=write ./hello

其中 hello.c 只有一句 printf("Hello\n");。输出为：

write(1, "Hello\n", 6Hello
)                       = 6
+++ exited with 0 +++

逐项解读：strace 只跟踪 write 这一种系统调用；write(1, "Hello\n", 6) 表示向文件描述符 1（标准输出）写 6 个字节；= 6 是返回值，即实际写出的字节数。中间夹着的 Hello 是程序自己真正输出到终端的内容，它和 strace 打印的跟踪信息混在了同一个终端上。程序里只写了 printf，跟踪到的却是 write，说明 printf 和 write “不是一回事，但又是一回事”。

系统调用与过程调用的区别

“系统调用与 C 函数调用（过程调用）的区别”是经典问题，也是面试常题。 常见的标准答案从四个方面阐述。

自测：在 shell 里输入 cat a.txt 并回车，“cat”是系统调用吗？整个过程中有没有系统调用发生？

cat 是命令，不是系统调用。但 cat 程序运行时会调用 open、read、write 等系统调用来打开文件、读取内容并输出到终端，所以过程中有系统调用发生。

自测：程序先调用 fopen 打开文件，再调用 fprintf 写入。哪些是系统调用？哪些代码在内核态执行？

fopen、fprintf 都是 C 库函数，在用户态执行。它们内部分别调用 open 和 write 系统调用；只有陷入之后执行的内核函数（如 sys_open、sys_write）运行在内核态。

自测：把 hello 程序改成 printf("Hi!\n"); printf("Bye\n");，用 strace -e trace=write 跟踪，你预计会看到几次 write？

输出到终端时，标准输出按行缓冲，每遇到 \n 刷新一次，预计看到两次 write(1, ...)，返回值分别是 4。若把输出重定向到文件，变成全缓冲，可能只看到一次 write，写入 8 个字节。这说明库函数调用次数和系统调用次数不必一一对应。

---

系统调用机制设计

在中断异常机制之上设计

设计系统调用分两部分：静态部分是事先设计好、准备好的东西，动态部分是程序执行到系统调用时实际发生的过程。 本节讲静态部分，动态部分见 Linux 系统调用执行。

系统调用不需要另造一套新机制。任何一种体系结构都已经提供了中断/异常机制，系统调用只是在它之上实现，属于异常中的陷入（trap）一类，返回到下一条指令（分类见 中断异常事件分类）。在此基础上，还要准备以下几样东西：

1. 中断/异常机制：硬件已经准备好，直接使用。
2. 陷入指令（亦称访管指令）：选定一条特殊指令，执行它就引发异常，完成用户态到内核态的切换。
3. 系统调用号和参数：每个系统调用事先给定一个编号（功能号），并约定参数如何传递。
4. 系统调用表：存放各系统调用服务例程的入口地址。

系统调用是机制与策略分离的典型例子：所有系统调用都从同一条途径进入内核，这是机制；进入以后按编号选择不同的服务例程，这是策略。 这一原则在 低层步骤与机制策略 中展开。

陷入指令（访管指令）

陷入指令（trap instruction）也叫访管指令。“管”指管态，即 supervisor 模式、内核态；“访管”就是访问内核态，这是较老的叫法。

不同体系结构选用的指令不同：

• x86 上的 Linux：选 int $0x80，即 int 指令配合 128 号中断向量（向量分配见 中断响应与中断向量）。
• RISC-V：用 ecall 指令。
• 奔腾 II 之后的 x86：新增了 sysenter/sysexit。它和 int/iret 一样，是一进一出的一对指令。老代码仍然可以用 int $0x80，程序最终编译成哪一种由编译器决定。

系统调用号与参数传递

系统调用号（功能号）告诉内核“要哪一项服务”。支持多少个系统调用、每个用什么编号，有 POSIX 标准可循。按标准编号就符合标准；自己另编也能运行，但就不符合标准了。

系统调用是函数，可能带零个、一个或多个参数。参数在用户空间，怎样带进内核？常用的三种方法如下：

方法	做法	局限	实际使用
陷入指令自带参数	参数编码在指令里	指令长度有限，还要携带功能号，只能带很少的参数；指令也会变复杂	不现实
通用寄存器	把参数放进操作系统和用户程序都能访问的寄存器	寄存器个数限制参数数量	最常用；64 位机通用寄存器多，已不成问题
内存中的专用栈区	参数多时打包放在内存（栈）中，只把指针传进去	内核需要再去内存读取	参数太多时使用

参数怎样放置，由编译器负责生成相应代码。代码中的一个系统调用要变成真正可执行的陷入序列，编译器必须参与。

示例：write 与 exit 的汇编

高级语言里的一次 write()，编译后会变成“先把调用号放进 eax，再执行 int $0x80”：

    ……
    movl $4, %eax
    ……
    int  $0x80
    ……

看一个完整例子。C 语言版本：

#include <unistd.h>
int main(){
    char string[7] = {'H', 'e', 'l', 'l', 'o', '!', '\n'};
    write(1, string, 7);
    return 0;
}

它向屏幕输出 Hello!。这段代码里有两个系统调用：write 和 return 0 最终引起的 exit。 对应的 x86 Linux 汇编（AT&T 语法）如下：

    .section .data
output:
    .ascii "Hello!\n"
output_end:
    .equ len, output_end - output   # 字符串长度 = 7

    .section .text
    .globl _start
_start:
    movl $4, %eax        # eax 存放系统调用号：4 = write
    movl $1, %ebx        # 第 1 个参数：文件描述符 1（标准输出）
    movl $output, %ecx   # 第 2 个参数：字符串首地址
    movl $len, %edx      # 第 3 个参数：字节数
    int  $0x80           # 引发一次系统调用
end:
    movl $1, %eax        # 系统调用号 1 = exit
    movl $0, %ebx        # 参数：退出状态 0
    int  $0x80

逐段解释：

1. .data 段定义字符串 "Hello!\n"，len 用两个标号的地址差算出长度 7。
2. 第一次系统调用：编译器按规则先把系统调用号 4（write）放进 eax，再把三个参数 1、output、len 依次放进 ebx、ecx、edx，最后执行 int $0x80。这正对应 write(1, string, 7)。
3. 第二次系统调用：eax = 1 是 exit，ebx = 0 是退出状态，对应 C 代码里的 return 0。代码注释里的问题“1 这个系统调用的作用？”，答案就是 exit。

规律是：先传系统调用号，再传参数，然后陷入。执行到 int $0x80 时，参数已经在寄存器里准备好了。

参数传递的寄存器约定

x86 Linux 的系统调用用寄存器传递两类信息：系统调用号，以及系统调用所需的参数。

• eax：保存系统调用号；系统调用返回时，也用它保存返回值。
• ebx、ecx、edx、esi、edi：依次保存第 1 到第 5 个参数。
• 进入内核态后，system_call 再把这些寄存器保存到内核栈中，参数也就随之进入了内核栈（见 Linux 系统调用执行）。

C 库中的封装例程负责把参数从用户栈搬进寄存器。假设 C 库封装了一个系统调用号为 3 的函数（这里只是示意，并不是真实的 3 号调用），原型为：

int sys_func(int para1, int para2);

C 编译器为它产生的汇编伪码如下：

    …
    movl 0x8(%esp), %ecx   # 将用户态堆栈中的 para2 放入 ecx
    movl 0x4(%esp), %ebx   # 将用户态堆栈中的 para1 放入 ebx
    movl $0x3, %eax        # 系统调用号保存在 eax 中
    int  $0x80             # 引发系统调用
    …
    movl %eax, errno       # 将结果存入全局变量 errno 中
    movl $-1, %eax         # eax 置为 -1，表示出错

逐行解释：

1. 按 C 的调用约定，调用者把参数压在用户栈上；进入封装例程时，0(%esp) 是返回地址，0x4(%esp) 是第一个参数 para1，0x8(%esp) 是第二个参数 para2。
2. 封装例程把它们分别搬进 ebx、ecx，这正是系统调用约定的第 1、第 2 个参数寄存器。
3. 把调用号 3 放进 eax，执行 int $0x80 陷入内核。
4. 返回后，eax 中是内核的返回值。省略号之后的两行是出错分支：把错误信息存入全局变量 errno，并把 eax 置为 $-1$ 作为函数返回值，这就是 C 程序看到“系统调用返回 $-1$、具体原因查 errno”的由来。

系统调用表

操作系统要支持几百个系统调用，每个系统调用都有一段代码。需要一张表，按编号找到每段代码的入口，这就是系统调用表（system call table）。它的作用和 ICS 里学过的跳转表一样，是本课正式讲的第二个数据结构（第一个是中断向量表）。

关键在于：系统调用表和中断向量表不是一张表。几百个系统调用在中断向量表里只占一行（0x80 号）；从这一行进入总入口程序后，再用 eax 中的调用号去查第二张表，才能找到具体的服务例程。

flowchart LR
  A["用户程序执行 int $0x80（eax = 4）"] --> B["中断向量表 / IDT 第 0x80 项"]
  B --> C["系统调用总入口 system_call"]
  C --> D["系统调用表第 eax 项"]
  D --> E["sys_write"]
  D -.-> F["sys_read 等其他服务例程"]

在整个设计中，操作系统真正新做的事情只有两件：确定支持哪些系统调用（编号和参数约定），以及在初始化时建好系统调用表。其余都利用现成的中断异常机制。

自测：某 32 位 x86 Linux 程序执行 int $0x80 前，eax = 3，ebx = 0，ecx 指向一个缓冲区，edx = 100。它在请求什么服务？

调用号 3 是 read，三个参数依次是文件描述符 0（标准输入）、缓冲区地址、最多读 100 字节，即 read(0, buf, 100)。

自测：同学说“Linux 有三百多个系统调用，所以中断向量表里有三百多项是系统调用”。错在哪里？

所有系统调用在中断向量表中只占 0x80 一项。三百多个服务例程的入口放在另一张表，即系统调用表中，由总入口程序按 eax 中的调用号查找。

自测：为什么不把系统调用的参数直接编码在 int 指令里？

陷入指令长度有限，还要携带功能号，能带的参数很少，指令也会变复杂；改用通用寄存器传参，或在参数多时把参数打包放进内存再传指针，更简单通用。

---

Linux 系统调用执行

执行过程总览

静态部分都准备好后（见 系统调用机制设计），剩下的是运行。运行的实体是进程：进程执行到 int $0x80 时，调用号和参数已经由编译器生成的代码放进寄存器了。 接下来的过程是前面中断过程在系统调用场景下的重复：

1. 中断/异常机制（硬件）：保护现场；用 0x80 查中断向量表，把控制权转给系统调用总入口程序。
2. 系统调用总入口程序（软件）：保存现场，把参数保存在内核栈里；然后查系统调用表，把控制权转给相应的系统调用处理例程（内核函数）。
3. 执行系统调用例程。
4. 恢复现场，返回用户程序。

“总入口程序”只是提示性的叫法，不是专有名称：所有系统调用都先进入这一个程序，再由它分派到 read、write 等不同的代码。它本身就是 0x80 号的中断处理程序。

与普通中断处理相比，系统调用只多了一步：在总入口程序里用 eax 中的调用号查系统调用表。硬件保存现场与软件保存现场的分工见 中断处理完整流程。

0x80 号门与 int $0x80

用户程序能用 int $0x80 进入内核，前提是 IDT 第 128 项已经按系统调用的需要设置好；执行这条指令时，硬件再按这一项完成换栈、压栈和跳转。

门描述符的初始化

Linux 在 x86 上选用 int $0x80（十进制 128）作为陷入指令。系统初始化时，要对 IDT 的第 128 号门描述符进行初始化，这一步在 sched_init() 中完成：

set_system_gate(0x80, &system_call);

这个门描述符（8 个字节）的关键内容如下（IDT 和门描述符的一般结构见 x86 中断支持）：

• 第 2、3 字节：内核代码段选择符 __KERNEL_CS。用它在 GDT 中找到内核代码段，得到段基址。
• 第 0、1、6、7 字节：偏移量，即 system_call() 第一条指令在段内的偏移。段基址加偏移，就是 system_call 的入口。
• 门类型 15：陷阱门。为什么用陷阱门？因为系统调用进来之后仍然可以接受中断，陷阱门不会自动关中断。
• DPL = 3：与用户特权级相同，允许用户进程使用这个门描述符。如果 DPL 是 0，用户态权限不够，就进不来了；系统调用本来就是要让用户进入内核，所以必须设 3。

这些细节不要求掌握，看代码时能照着认出来即可。

系统调用号在头文件 include/asm-i386/unistd.h 中定义：

#define __NR_exit      1
#define __NR_fork      2
#define __NR_read      3
#define __NR_write     4
#define __NR_open      5
#define __NR_close     6
#define __NR_waitpid   7
#define __NR_creat     8
#define __NR_link      9
#define __NR_unlink   10
#define __NR_execve   11
#define __NR_chdir    12
#define __NR_time     13
/* … */

不同体系结构的编号可能不同，查对应平台的头文件即可。

int $0x80 的硬件动作

CPU 执行 int $0x80 时，硬件依次完成下列动作：

1. 切换栈：特权级从用户态（R3）变为内核态（R0），栈必须从用户栈换成内核栈。CPU 从任务状态段 TSS 中装入新的栈指针 SS:ESP，指向内核栈。TSS 中存有四对栈指针（SS0:ESP0 到 SS3:ESP3），分别对应 R0–R3 四个特权级。
2. 压栈保存：把用户栈的 SS:ESP、EFLAGS、用户态的 CS、EIP 压入内核栈，供返回时使用。
3. 修改标志位：EFLAGS 压栈后，复位 TF（单步标志），IF 保持不变（因为走的是陷阱门，不关中断）。
4. 查 IDT：用 128 在 IDT 中找到门描述符，把其中的段选择符装入代码段寄存器 CS。
5. 定位入口：代码段描述符中的基地址加上陷阱门描述符中的偏移量，得到 system_call() 的入口地址。
6. 特权级检查：规则是代码只能访问相同或较低特权级的数据。

这时调用号和参数仍在寄存器里：EAX 放调用号，EBX、ECX、EDX、ESI、EDI 放参数。 这些都是 x86 的细节，不要求掌握，但要有“特权级改变就要换栈”的意识。

system_call 总入口与分派

整个执行流程可以用四段代码串起来：

1. 应用程序（用户态）：main 中调用 write(...)。
2. 封装例程（用户态）：C 库中封装后的 write() 先做好参数传递工作，然后执行 int $0x80 产生一次异常。
3. 陷入处理（内核态）：CPU 通过 0x80 号在 IDT 中找到 system_call() 并调用；system_call() 执行 push %eax、SAVE_ALL，把参数保存在内核栈，再根据系统调用号索引系统调用表，找到入口并 call sys_write。
4. 内核函数（内核态）：asmlinkage long sys_write() 执行完毕后 return，经过 ret_from_sys_call() 的 restore all 返回用户程序。

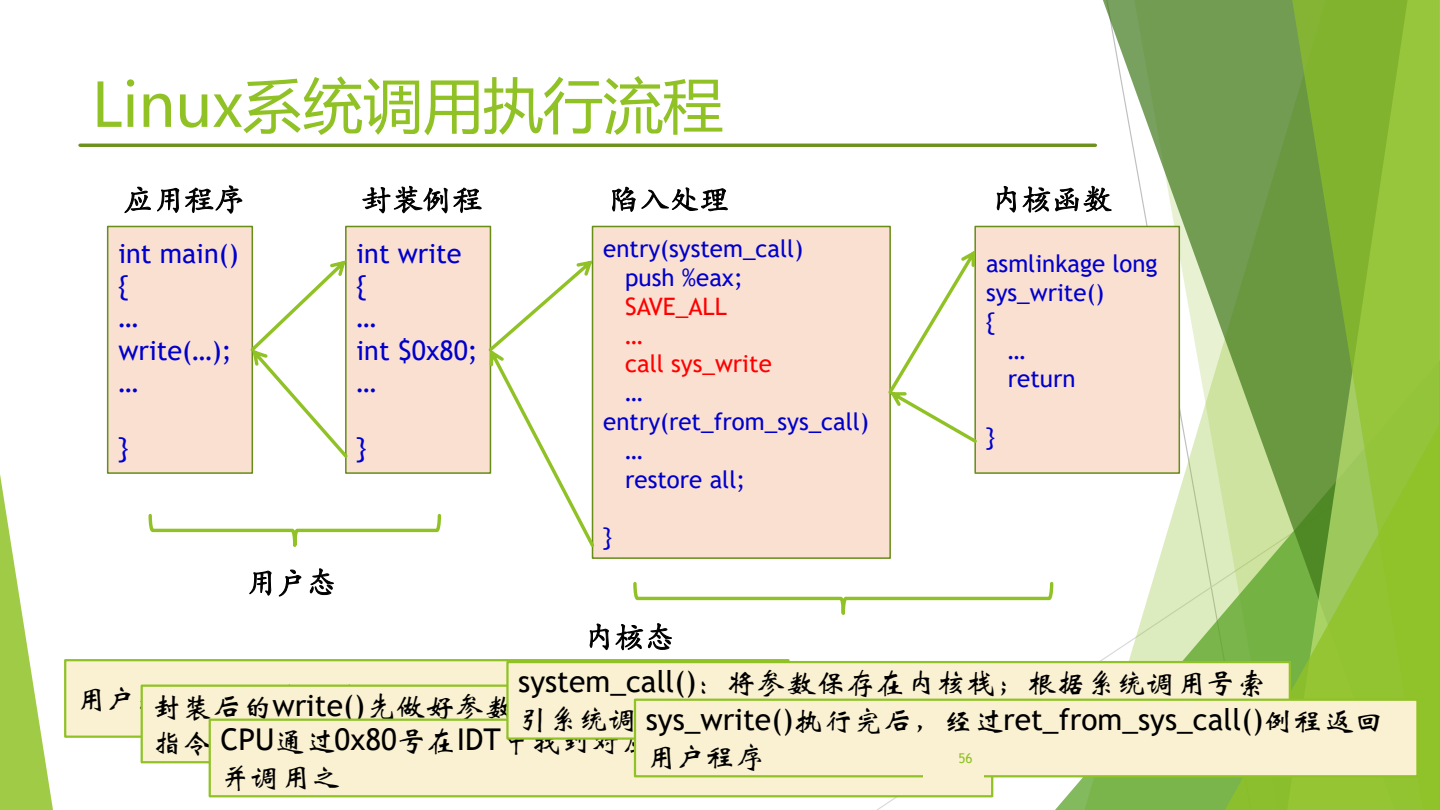

图：用户态的 main 调用封装例程 write，后者把系统调用号放入 eax 并执行 int $0x80；内核入口 system_call 保存现场、按号调用 sys_write，返回时经 ret_from_sys_call 恢复现场回到用户程序。

图中四个方框从左到右是应用程序、封装例程、陷入处理、内核函数，箭头表示调用与返回；前两个属于用户态，后两个属于内核态。红色标出的 SAVE_ALL 和 call sys_write 是陷入处理中的两个关键动作。

sequenceDiagram
  participant U as 应用程序 main
  participant W as 封装例程 write
  participant H as CPU 硬件
  participant S as system_call
  participant K as sys_write
  U->>W: 调用 write
  W->>W: 参数放入寄存器，eax = 4
  W->>H: int $0x80
  H->>S: 换内核栈，压入 SS ESP EFLAGS CS EIP，查 IDT 跳转
  S->>S: push eax，SAVE_ALL
  S->>K: 查 sys_call_table 第 eax 项并 call
  K-->>S: 返回值
  S->>S: ret_from_sys_call 检查后 RESTORE_ALL
  S-->>W: 返回用户态
  W-->>U: write 返回

SAVE_ALL：软件保存现场

陷入之后，先要用一段汇编保存现场。system_call 先执行 push %eax，把系统调用号压栈；然后执行宏 SAVE_ALL，把其余上下文全部压栈：

#define SAVE_ALL \
    cld;                        \
    pushl %es;                  \
    pushl %ds;                  \
    pushl %eax;                 \
    pushl %ebp;                 \
    pushl %edi;                 \
    pushl %esi;                 \
    pushl %edx;                 \
    pushl %ecx;                 \
    pushl %ebx;                 \
    movl $(__KERNEL_DS), %edx;  \
    movl %edx, %ds;             \
    movl %edx, %es;

cld 清方向标志；接着依次压入段寄存器 es、ds 和通用寄存器 eax、ebp、edi、esi、edx、ecx、ebx；最后三行把 ds、es 换成内核数据段 __KERNEL_DS，让后续内核代码访问内核数据。

于是内核栈中从高地址到低地址依次是：硬件压入的 SS、ESP、EFLAGS、CS、EIP，push %eax 压入的调用号，然后是 SAVE_ALL 压入的内容。 按这个顺序可以推算出 SAVE_ALL 之后各项相对 %esp 的偏移（每项 4 字节）：

偏移	内容	压入者
0 – 20	ebx、ecx、edx、esi、edi、ebp（每项相差 4）	SAVE_ALL
24	eax（之后用来存放返回值）	SAVE_ALL
28、32	ds、es	SAVE_ALL
36	系统调用号（原 eax）	push %eax
40 – 56	EIP、CS、EFLAGS、用户 ESP、用户 SS	硬件

注意 ebx、ecx、edx、esi、edi 正好位于栈顶，并按第 1 到第 5 个参数的顺序排列。这样，内核函数可以像普通 C 函数一样从栈上取参数，这就是“参数保存在内核栈里”的含义。

合法性检查与查表分派

system_call 的后续片段如下：

system_call:
    pushl %eax                  # 将系统调用号压栈
    SAVE_ALL
    ...
    cmpl $(NR_syscalls), %eax   # 检查是否是合法的系统调用号
    jb   nobadsys
    movl $(-ENOSYS), 24(%esp)   # 堆栈中的 eax 设置为 -ENOSYS，作为返回值
    jmp  ret_from_sys_call

1. cmpl $(NR_syscalls), %eax 把调用号与系统调用总数 NR_syscalls 比较。表里假如只有 200 项，却要访问第 208 项，就找不到对应代码，所以必须检查。
2. jb nobadsys：调用号小于总数（jb 是无符号比较，负数会被当作很大的数，同样不合法），说明是合法的系统调用（“no bad sys”），跳到 nobadsys。
3. 否则把栈中 eax 位置（偏移 24）设为 $-\text{ENOSYS}$（“没有这个系统调用”的错误码），跳到 ret_from_sys_call 出错返回。

合法时继续执行：

nobadsys:
    …
    call *SYMBOL_NAME(sys_call_table)(,%eax,4)
                                # 调用系统调用表中调用号为 eax 的系统调用例程
    movl %eax, EAX(%esp)        # 将返回值存入堆栈中 eax 中
    jmp  ret_from_sys_call

• sys_call_table(,%eax,4) 是 AT&T 语法的寻址方式“基址 + 下标 × 比例”，地址为 sys_call_table + eax*4。4 是表中每项的字节数，这是 32 位的痕迹，64 位下应为 8。
• 前面的 * 表示间接调用：先从这个地址取出函数入口，再跳过去。跳出去一定会回来。
• 返回值在 eax 中，movl %eax, EAX(%esp) 把它写进栈中保存 eax 的位置（EAX 是偏移 24 的符号名）。这样 RESTORE_ALL 恢复寄存器时，用户程序拿到的 eax 就是系统调用的返回值。

系统调用表本身在 entry.S 中定义，描述系统调用号与内核处理函数的对应关系；表中第 $n$ 项（偏移 $4n$ 字节）存放 $n$ 号调用的内核函数地址：

.data
ENTRY(sys_call_table)
    .long SYMBOL_NAME(sys_exit)    # 1
    .long SYMBOL_NAME(sys_fork)    # 2
    .long SYMBOL_NAME(sys_read)    # 3
    .long SYMBOL_NAME(sys_write)   # 4
    … …

用文字再串一遍：用户态调用 C 库函数 func()，func() 做好参数传递后执行 int $0x80 产生异常；CPU 用 0x80 在 IDT 中找到 system_call() 并调用；system_call() 按系统调用号索引系统调用表，找到 sys_func()；sys_func() 执行完后，经 ret_from_sys_call() 返回用户程序。

ret_from_sys_call：返回前的检查

返回用户态不是简单地弹栈，还要和 ICS 学过的内容对上：

ret_from_sys_call:
    cli                          # 关中断
    cmpl $0, need_resched(%ebx)
    jne  reschedule              # 如果进程描述符中的 need_resched 位不为 0，则重新调度
    cmpl $0, sigpending(%ebx)
    jne  signal_return           # 若有未处理完的信号，则处理
restore_all:
    RESTORE_ALL                  # 堆栈弹栈，返回用户态

（%ebx 此时指向当前进程的进程描述符，need_resched 和 sigpending 是其中字段的偏移。）

1. cli 关中断：进来时走的是陷阱门，中断一直开着，前面开着没有问题；但到了返回阶段，检查标志和恢复现场必须一气呵成，不能再被打断。
2. 检查 need_resched：如果进程描述符中的 need_resched 不为 0（jne 即 not equal），说明需要重新调度，跳到 reschedule 去调度程序换进程。这印证了一条规律：任何处理做完后都要回到调度，由调度决定谁上 CPU。
3. 检查 sigpending：不需要换进程时，当前进程马上要回到用户态继续运行。此前要检查有没有发给它的未决信号，有就跳到 signal_return 全部处理完，进程才“轻装上阵”。这正是 ICS 第 8 章讲的：内核在从内核态返回用户态的时刻处理信号。信号用位向量记录，不是队列，每种信号对应一位，所以用 0 比较即可判断有无信号。
4. RESTORE_ALL：既不换进程、也没有信号时，把压栈的内容全部弹回寄存器，执行中断返回指令回到用户态，继续执行 int $0x80 的下一条指令。

阻塞的系统调用

前面只讲了从 int $0x80 进入到调用具体服务例程这一段。对于 read、write 这类涉及 I/O 的慢速操作，还有后半段。

以进程 A 执行 read 为例：读文件的工作（从哪个字节开始、读多长）最终交给 DMA 或设备控制器完成，而不是 CPU。CPU 一碰到 I/O 就把事情交出去，进程 A 只能停下来等待。这类调用称为阻塞的系统调用（blocking system call）：执行后进程停在那里，直到 I/O 结束；I/O 结束时设备通过另一个中断通知 CPU，进程才能继续。所以 read 是两段过程。

sequenceDiagram
  participant A as 进程 A
  participant K as 内核
  participant D as DMA 或设备控制器
  A->>K: 第一段：read 陷入内核
  K->>D: 告知读哪个文件、从哪里读、读多长
  Note over A: 进程 A 停下等待（阻塞）
  D->>K: 第二段：I/O 结束，发出另一个中断
  K-->>A: 处理中断后，A 得以继续，read 返回

自测：用户程序以 eax = 500 执行 int $0x80，而该内核只有 300 个系统调用。会发生什么？用户程序最终看到什么？

cmpl $(NR_syscalls), %eax 后 jb 不成立，不会跳到 nobadsys；内核把栈中 eax 位置设为 $-\text{ENOSYS}$，经 ret_from_sys_call 返回。RESTORE_ALL 后用户的 eax 为 $-\text{ENOSYS}$，C 库据此返回 $-1$ 并设置 errno 为 ENOSYS。

自测：如果把 0x80 号门的 DPL 设为 0，用户程序执行 int $0x80 会怎样？如果把门类型改成中断门呢？

DPL 为 0 时，用户态（特权级 3）的权限不够，无法通过这扇门，系统调用进不了内核。改成中断门则仍能进入，但进门后会自动关中断，整个系统调用处理期间不响应新的中断。

自测：进程 A 调用 write 后，在 ret_from_sys_call 中发现 need_resched 为 0、sigpending 不为 0。接下来按什么顺序发生什么？

不换进程；跳到 signal_return，把发给 A 的未决信号全部处理完，然后执行 RESTORE_ALL，恢复寄存器并返回用户态，eax 中是 write 的返回值。

---

低层步骤与机制策略

系统调用小结

把前三章的内容收拢起来：

• 系统调用是用户在程序中调用操作系统提供的一些子功能，原名“操作系统功能调用”。
• 它是一种特殊的过程调用，由特殊的机器指令实现。每种机器的指令集都支持这样的指令，即访管指令。
• 它是操作系统提供给编程人员的唯一接口。
• 它使 CPU 状态从目态转入管态（老说法；即从用户态转入内核态）。
• 利用系统调用，可以动态请求和释放系统资源，完成与硬件相关的工作，以及控制程序的执行等。
• 每个操作系统都提供几百种系统调用，编号遵循 POSIX 标准。

系统调用与 C 函数调用的区别见 系统调用概念辨析。

完成系统调用需要哪些条件

“完成系统调用机制的运行需要什么条件（准备工作）？”可以分静态和动态两部分来回答：

静态部分（事先准备好）：

1. 封装内核函数：把内核函数封装成库函数或 API 接口，供程序调用。
2. 访管指令与陷入机制：选定陷入指令，并借用中断异常机制（见 系统调用机制设计）。
3. 编译器：把代码中的系统调用编译成符合约定的陷入序列（调用号放哪里、参数怎么传）。
4. 操作系统初始化：确定系统调用编号及参数传递方式；建好系统调用表，并在中断向量表（IDT）中设置好 0x80 号入口。

动态部分（执行时，与中断过程一样）：陷入内核 → 进入总入口程序 → 保存现场（压栈）→ 查表分派 → 执行 → 返回（返回前还要检查调度和信号，见 Linux 系统调用执行）。

中断发生后 OS 低层工作步骤

下表用另一种方式概括整个过程：哪些步骤由硬件完成，哪些必须由汇编完成，哪些由 C 这样的高级语言完成。

步骤	内容	由谁完成
1	硬件压栈：程序计数器等	硬件
2	硬件从中断向量装入新的程序计数器等	硬件
3	汇编语言过程保存寄存器值	汇编
4	汇编语言过程设置新的堆栈	汇编
5	C 语言中断服务程序运行（例：读并缓冲输入）	C
6	进程调度程序决定下一个将运行的进程	C
7	C 语言过程返回至汇编代码	C → 汇编
8	汇编语言过程开始运行新的当前进程	汇编

flowchart LR
  subgraph HW[硬件]
    S1["1 压栈 PC 等"] --> S2["2 从中断向量装入新 PC"]
  end
  subgraph ASM1[汇编]
    S3["3 保存寄存器"] --> S4["4 设置新栈"]
  end
  subgraph C[C 语言]
    S5["5 中断服务程序"] --> S6["6 进程调度"]
  end
  subgraph ASM2[汇编]
    S7["7 返回汇编代码"] --> S8["8 运行新的当前进程"]
  end
  S2 --> S3
  S4 --> S5
  S6 --> S7

几个要点：

1. 硬件先做，做完交给软件：硬件只压入少数重要寄存器，然后把中断处理程序的入口装入 PC，把“接力棒”交给软件。
2. 汇编保存现场：保存其余寄存器、设置内核栈，这部分只能用汇编写，对应 x86 Linux 中的 push %eax 和 SAVE_ALL。
3. 中断服务程序用高级语言写：对应系统调用中的 sys_write 等内核函数。
4. 处理完一定转到调度：不是处理完就直接回去，而是由调度程序决定下一个运行谁，对应 ret_from_sys_call 中对 need_resched 的检查。
5. 最终停留在汇编层面：最后要做上下文切换、恢复寄存器，只能由汇编完成，对应 RESTORE_ALL。

机制与策略分离

操作系统设计者经常要回答一个问题：哪些部分应当固定下来，哪些部分应当留给使用者调整？ 机制与策略分离（separation of mechanism and policy）是操作系统设计中最常用的原则。机制规定“怎么做”，保持不变；策略决定“做什么、选哪个”，可以调整。机制不变是为了性能，策略可调是为了灵活。

写软件时大家其实都有这种潜意识。最简单的例子是一个加法函数：把 $x$ 和 $y$ 相加是机制；传入不同的 $x$、$y$，结果就不同。

本讲中的例子：

场景	机制（不变）	策略（可调）
中断优先级	硬件按优先级固定的响应顺序	软件屏蔽高优先级中断、打开低优先级中断，微调实际响应顺序
中断与异常	中断异常机制本身（检测、保存、查表、跳转）	中断向量表及其中的处理程序，可以替换
系统调用	统一经 int $0x80 进入总入口	系统调用表，进入后按编号选择不同的服务例程，可以调整
进程调度	基于优先级的调度：谁优先级高就选谁	想让某个进程马上上 CPU，就提升它的优先级

以中断优先级为例：硬件已经按优先级定好了先响应谁、后响应谁。若想调整顺序，可以把高优先级的中断屏蔽掉、让低一点的开着，硬件只看到开着的中断，就会先响应它。大的调整做不了，微调可以。

再如想改变某个中断的处理方式，只需替换那段处理程序，并把新的入口地址填进中断向量表；机制照旧，只是按表跳到了新代码。

内核的进入与退出

最后用一张图把应用程序、内核和外部设备之间的所有通道放在一起。

进入内核有三条路：

1. 异常（代码执行出错）：经中断向量表转到异常服务例程处理，处理完返回应用程序。
2. 中断：外部设备发出中断，经中断向量表转到设备驱动中的处理程序。
3. 系统调用：应用程序直接或经函数库调用系统调用接口，陷入后经中断向量表（0x80 项）进入，再查系统调用表，转到相应的系统调用实现，执行后经系统调用接口返回。

此外，设备驱动与外部设备之间还有设备访问和数据流。

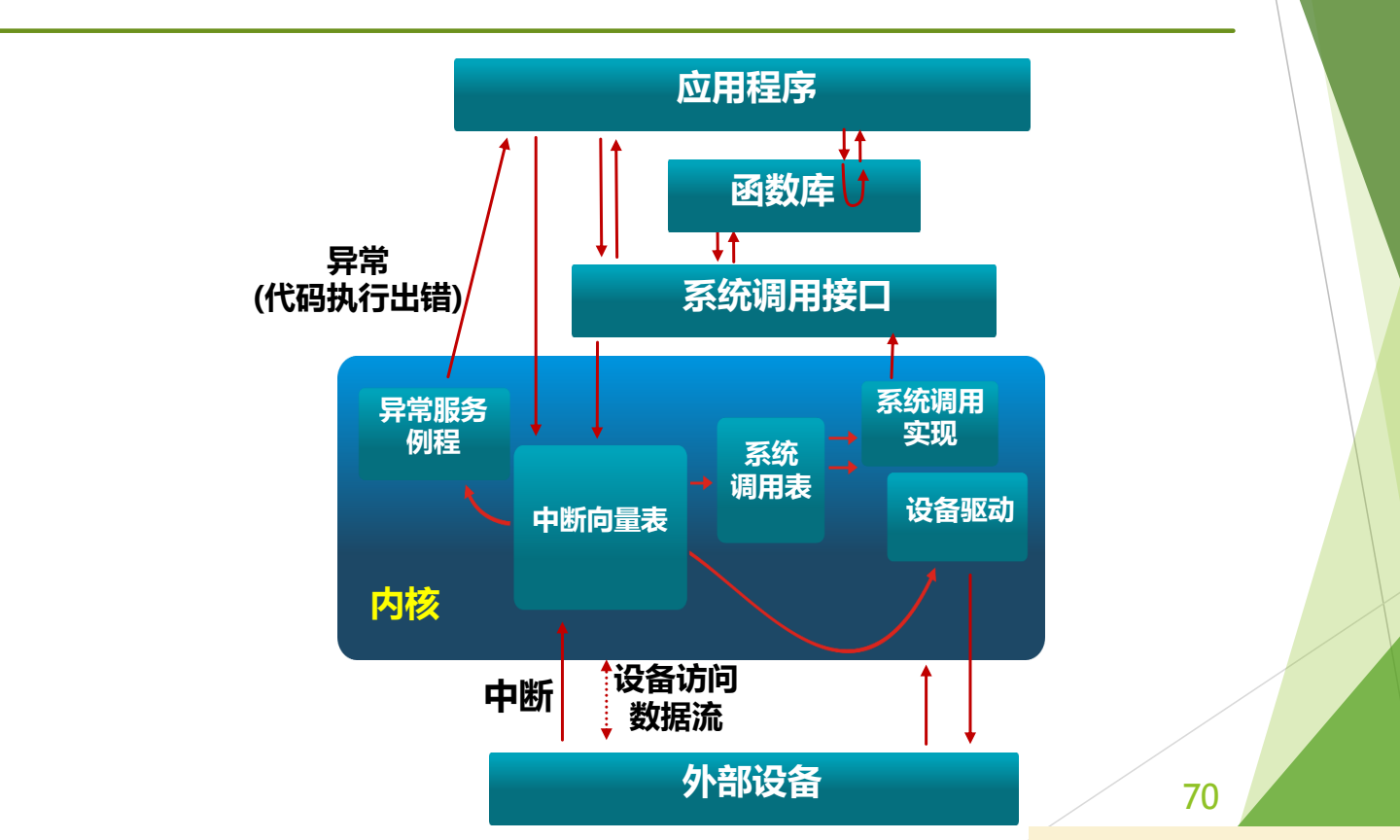

图：应用程序经函数库、系统调用接口进入内核的系统调用实现；外部设备以中断方式经中断向量表进入内核；代码执行出错则以异常方式进入异常服务例程，三条路径最后都从内核返回。

图的上方是应用程序、函数库、系统调用接口，下方是外部设备，中间的方框是内核。可以看到，三条入口都要先经过中断向量表；只有系统调用还要再经过系统调用表，这正是“两张表”的直观体现。

xv6-riscv 源代码阅读要求

这份 xv6-riscv 源代码阅读作业的主题是启动与中断异常机制。 参考 xv6-book 第 2.6、4.1–4.5、5.1–5.4 节，以及 kernel 目录下的 entry.S、start.c、main.c、trap.c、trampoline.S、syscall.h、syscall.c、kernelvec.S、uart.c、console.c。要回答的问题是：

1. （boot） xv6-riscv 有几个特权模式，分别是什么？结合 entry.S、start.c、main.c 和 xv6-book 2.6 节，给出启动阶段特权模式的转换过程（在哪个函数内从哪个模式转到哪个模式）。
2. （syscall） 进行系统调用时，系统调用号、参数和返回值分别通过哪些寄存器传递？
3. （trap） 进程上下文切换时，需要保存和恢复哪些寄存器？
4. （trap） 阅读 xv6-book 4.1 节和 trap.c，简要说明控制寄存器 stvec、sepc、scause、sstatus 的作用。
5. （interrupt） 阅读 uart.c、trap.c 和 xv6-book 5.1–5.2 节，总结 devintr 和 uartintr 两个函数的内部流程，以及 devintr 调用 uartintr 的判断条件。

自测：x86 Linux 上一次 write 系统调用中，SAVE_ALL、sys_write、schedule、RESTORE_ALL 分别对应“低层工作八步”的哪几步？

SAVE_ALL 是第 3–4 步（汇编保存寄存器、内核栈）；sys_write 是第 5 步（C 语言服务程序）；ret_from_sys_call 中 need_resched 置位时调用的 schedule 是第 6 步；RESTORE_ALL 恢复现场并返回，是第 7–8 步。第 1–2 步是 int $0x80 的硬件压栈和跳转。

自测：某同学这样回答中断处理顺序：“硬件压栈 → 软件保存寄存器 → 硬件查中断向量表改 PC → 运行中断服务程序”。错在哪里？

软硬件步骤交叉了。查中断向量表、装入新 PC 是硬件完成的第 2 步，必须在软件保存寄存器（第 3 步）之前；正是硬件改写了 PC，软件处理程序才得以开始执行。

自测：系统中想让某个后台备份进程尽快运行，又不想修改调度程序代码，该怎么做？这体现了什么原则？

提升该进程的优先级即可。基于优先级的调度算法是机制，保持不变；某个进程的优先级取值是策略，可以调整。这体现了机制与策略分离。

---

思考题汇总

• 03 中断处理完整流程：为什么引入中断处理的上半部和下半部

本讲小结

三类入口（中断、异常、系统调用）共用同一套中断异常机制：硬件负责到“改写 PC”为止，之后全归软件；系统调用只是在这条路上多查一张系统调用表，并在返回前多做调度与信号检查。

flowchart TD
  EV["事件"] --> INT["中断：外部、异步"]
  EV --> EXC["异常：当前指令引发、同步"]
  SYS["系统调用 int 0x80"] -- "属于陷入 trap" --> EXC
  INT --> HW["硬件响应：周期末检测、换栈压 PC/PSW、查中断向量表、改 PC"]
  EXC --> HW
  HW -. "x86 实现" .-> X86["IDT 门描述符 + GDT 段基址 + 偏移"]
  HW --> SW["软件处理：保存其余现场 → 分析 → 处理"]
  SW -- "仅系统调用" --> TBL["按 eax 查系统调用表"]
  SW --> RET["返回前：need_resched、sigpending"]
  TBL --> RET
  RET --> USER["RESTORE_ALL，返回用户态"]

对象	机制（固定）	策略（可调）
进入内核	中断异常机制：检测、保存、查表、跳转	中断向量表中的各处理程序
系统调用	统一经 0x80 进入总入口	系统调用表中的服务例程
门的选择	中断门自动关中断、陷阱门不关	操作系统按“处理期间是否接受新中断”选门

核心公式

场合	公式
实模式入口地址	$\text{入口} = \text{段地址} \times 16 + \text{偏移}$
保护模式入口地址	$\text{入口} = \mathrm{GDT}[\mathrm{IDT}[i].\text{段选择符}].\text{段基址} + \mathrm{IDT}[i].\text{偏移}$
门描述符中的偏移	$\text{偏移} = H \times 2^{16} + L$（$H$、$L$ 为高、低 16 位）
系统调用表项地址	$\text{sys\_call\_table} + 4 \times \text{eax}$（64 位每项 8 字节）
