进程模型

---

操作系统管不到 CPU 本身，只能通过寄存器和一份份记录来“运行”程序。本讲回答：进程这个抽象是怎样从多道程序设计中产生的，操作系统又用什么模型和数据结构来描述它。路线依次是：进程与三个抽象、并发与进程概念、三状态模型、扩展状态与 Linux/xv6 的实际状态、进程控制块 PCB，最后是 PCB 中最重要的子结构：进程地址空间。阅读前应熟悉 L02–L03 的中断、异常与系统调用机制，以及 ICS 中链接、虚拟内存和 fork/wait 的基本用法。

---

进程与三个抽象

进程是对 CPU 的抽象

操作系统是资源管理者，但 CPU 这种资源没法“直接管”：CPU 只会按 PC 取指、执行。操作系统能做的是控制寄存器，其中最重要的是程序计数器（Program Counter, PC）。把某个程序的指令地址装进 PC，并让它的代码和数据在内存里，这个程序就开始运行。

所以操作系统管理 CPU 的方式是管理一个个进程（Process）：每个进程是一个运行实体，操作系统维护它的各种信息，到时把它的现场装回寄存器，它就在 CPU 上跑起来。没有进程，操作系统也就没有存在的意义。这就是“进程是对 CPU 的抽象”。

可以拿学校类比：学校管不到“你这个人”，它管理的是你的学籍、选课、宿舍、食堂等信息，通过这些信息让每个学生的学习生活“运行”起来。操作系统对进程也是这样，它管的是描述进程的数据。

三个基本抽象

操作系统对三类核心硬件资源各提供一层抽象，用户程序只和抽象打交道：

flowchart LR
  CPU[CPU] -->|抽象为| P["进程（Process）"]
  MEM[内存] -->|抽象为| AS["地址空间（Address Space）"]
  DISK[磁盘] -->|抽象为| FS["文件系统（File System）"]

1. 进程是 CPU 的抽象：每个进程好像独占一个 CPU。
2. 地址空间是内存的抽象：操作系统不直接把物理内存交给进程，而是给每个进程一个（虚拟）地址空间，进程在这个空间里做事，具体放在物理内存哪里由操作系统和硬件负责转换，用户不用关心。详见进程地址空间。
3. 文件系统是磁盘的抽象：进程看到的是文件，不是磁盘块。

学完整门课，应当对这三个抽象有清晰印象。

进程的实体与生命周期

进程有实体吗？ 有。判断一个进程是否存在，要找它在系统里留下的“痕迹”：内核中描述它的数据结构，以及它的上下文（寄存器现场等）。这像学生在校的证据是档案，在读的证据是每学期的注册。

“一个进程由哪些要素组成”和“怎样描述一个进程”是同一个问题的两个角度：学生在校的所有活动（宿舍、选课、获奖）都要记录，进程的所有属性也都记在它的数据结构里。这个数据结构就是 PCB，见进程控制块 PCB。

进程有生命周期：操作系统引导完成后只创建最原始的一个进程，其余进程都是用户要执行程序时由操作系统创建的（UNIX 类系统用 fork）。进程有创建、有变化、有消亡，存在期间会处于不同状态，但状态种类不多。

虚拟地址还是物理地址

“操作系统给进程提供的内存空间，地址是虚拟地址还是物理地址？”这个问题有坑。

• 回答“物理地址”一定错。
• 回答“虚拟地址”是对的，但要给出场景：通用计算机、智能手机都有虚存支持，进程拿到的是虚拟地址空间；一些嵌入式等小型系统不一定有虚存。

因此，在有虚存的系统里，地址空间本身就是一层抽象：进程只在虚拟地址空间里操作，虚拟地址到物理内存的映射由系统完成。

接下来的问题是：用什么数据结构描述一个进程的地址空间？ ICS 课程给过答案，但没有专门讨论，很多同学没有真正弄懂。这是本讲重点之一，见进程地址空间。

本讲的问题地图

进程与线程部分围绕三组问题展开：

问题组	关注点	本讲去向
问题 1	进程是 CPU 的抽象；进程映像与实体；描述进程的要素；创建进程做什么；生命周期中的变化；状态及转换的条件与操作；一个转换是否必然引起另一个转换	本章、并发与进程概念、三状态模型、扩展状态与实际系统、进程控制块 PCB
问题 2	地址空间是虚拟还是物理地址；如何描述地址空间；为什么引入线程、如何实现、Pthreads	地址空间见进程地址空间；线程本讲不展开，见 L05「04 为什么引入线程」
问题 3	中断/异常机制与进程线程模型的关联；机制与策略分离的体现；协程	中断/异常的关联见三状态模型；协程见 L05「07 协程、纤程与可再入」

进程部分的内容分为：进程模型（多道程序设计与进程概念；进程状态及转换、进程控制块、进程队列）、进程控制（创建、撤销、阻塞、唤醒等）、线程模型和协程。 本讲覆盖进程概念、状态模型、PCB 与地址空间；进程队列、进程控制、线程和协程见 L05「01 进程表与队列模型」至 L05「07 协程、纤程与可再入」。

中断、异常和系统调用见 L02「08 中断与异常概念」和 L03「06 系统调用机制设计」：用户态程序因中断、异常或系统调用进入内核，硬件保存现场，内核查表找到处理程序。本讲在三状态模型里用 read 的完整过程说明它们怎样驱动进程状态转换。

自测：同学说“操作系统通过直接控制 CPU 硬件来管理 CPU”，这个说法差在哪里？

操作系统没有“直接管 CPU”的手段，CPU 只按 PC 取指执行。操作系统通过设置寄存器（尤其是 PC）和管理进程的数据结构，决定让哪个进程运行，所以说进程是对 CPU 的抽象。

自测：在一台运行 Linux 的笔记本上，进程打印出某个变量的地址 0x404028，这是物理地址吗？如果换成一块没有 MMU 的单片机呢？

笔记本有虚存支持，打印出的是该进程虚拟地址空间中的地址，不是物理地址。没有虚存硬件的小型嵌入式系统里，程序使用的地址可能就是物理地址，所以回答这类问题要先说明场景。

---

并发与进程概念

顺序程序与顺序环境

“进程”这个词的出现有里程碑意义，因为它恰好刻画了从顺序执行到并发执行的变化。要理解进程，先看没有进程概念时的情形。

程序（Program）是指令或语句的序列，体现某种算法。

顺序环境（Sequential Environment）满足三点：

1. 计算机系统中只有一个程序在运行；
2. 该程序独占系统中的所有资源；
3. 该程序的执行不受外界影响。

在顺序环境里，只需要一个程序计数器。要运行 A，就把 A 第一条指令的地址送入 PC，然后一条接一条执行（中间可以有跳转）；A 结束后，再把 B 第一条指令的地址装入 PC，依此类推：做完 A 做 B，做完 B 做 C。

顺序环境有三个特征：

• 顺序性：程序按自己的指令顺序执行。
• 封闭性：独占资源，执行过程不受外界影响，要什么资源就有什么资源。
• 可再现性：只要初始条件相同，程序运行结果与执行速度无关。

可以想象一个只有你一个人、门关着的健身房：设备随便用，跑完步歇一会儿再练力量也不影响整体结果。

多道程序设计（Multiprogramming）

顺序环境很快被打破，起点是一种软件技术：多道程序设计（Multiprogramming），即允许多个程序同时进入内存并运行，目的是提高系统效率。

代价是管理变复杂：以前内存里只有一个程序，想占哪就占哪；现在多个程序要分占内存，资源管理难度上升。之所以“自找麻烦”，是因为健身房里有很多设备，一次只放一个人进去太浪费；允许多人同时进入效率高，但跑步机只有几台，就要排队。

单 CPU 上，A、B、C、D 四个程序都在内存里“执行”，相当于有四个虚拟 PC，但物理 PC 只有一个，一次只把其中一个虚拟 PC 映射到物理 PC，其余的暂时不能运行。这正是 OSTEP（Operating Systems: Three Easy Pieces）三部分中的第一部分：虚拟化（Virtualization）。

flowchart LR
  VA["A 的虚拟 PC"] -.-> P["物理 PC（一次只装入一个）"]
  VB["B 的虚拟 PC"] -.-> P
  VC["C 的虚拟 PC"] -.-> P
  VD["D 的虚拟 PC"] -.-> P
  P --> CPU["CPU 取指—执行"]

并发环境与并发程序

多道程序设计把“顺序环境下的顺序程序”变成了“并发环境下的并发程序”。

并发环境（Concurrent Environment）：一段时间间隔内，单处理器上有两个或两个以上的程序同时处于开始运行但尚未结束的状态，并且次序不是事先确定的。并发程序是在并发环境中执行的程序。

注意“同时”指的是一段时间间隔内都处于“已开始、未结束”，不是同一时刻都在 CPU 上。单 CPU 上实际是快速切换：某段时间运行 A，切到 B，再切到 C、D，又切回 A。切换很快，A 自己觉得没下过 CPU，其实已经轮转了很多次。人也是这样“并发”的：耳朵听课、眼睛看手机，大脑在不断切换；厨师炒菜也是几件事交替做。

flowchart LR
  subgraph SEQ["顺序环境：一个程序做完再做下一个"]
    direction LR
    A1["A 全部执行"] --> B1["B 全部执行"] --> C1["C 全部执行"] --> D1["D 全部执行"]
  end
  subgraph CON["并发环境：单 CPU 上交替执行"]
    direction LR
    A2["A 一段"] --> B2["B 一段"] --> C2["C 一段"] --> D2["D 一段"] --> A3["A 再一段"] --> E["……"]
  end

在并发环境的时间轴上，A、B、C、D 各自断续出现，任意时刻只有一个在 CPU 上运行。

并发环境的特征

从顺序到并发，出现了必须由操作系统解决的新问题：

1. 程序执行结果的不可再现性：哪怕只运行十个程序，它们的指令之间可以有极多种交错组合，无法保证下次执行还是同一种组合。所以并发系统出了错往往难以复现，设计时就要保证它不出错。
2. 程序执行的间断性：进程不是一上 CPU 就执行到结束，而是“执行—停—执行”，一会儿在 CPU 上，一会儿下来。
3. 资源共享：多个进程可能共享一块内存、一个文件，上 CPU 本身也是共享。
4. 独立性和制约性：每个进程各自完成自己的任务，有独立性；但又受环境中其他进程的影响，有制约性。例如地铁高峰时只剩一个空座，两个人都想坐；ICS 讲过的飞机订票系统卖最后一张票、高铁某车厢的最后一个座位，都是多个执行者争抢同一资源。
5. 程序和计算不再一一对应：一个程序可以同时有多次执行，每次执行是一个独立的计算。

进程的定义

有了并发环境，就需要一个概念来描述“正在执行的某一次程序”。

进程（Process，又称任务 Task 或 Job）可以从几个角度定义：

1. 程序的一次执行过程。
2. 正在运行程序的抽象，也就是对 CPU 的抽象。
3. 把一个 CPU 变换成多个虚拟的 CPU：通过进程管理，每个进程好像都有自己的 CPU。
4. 系统资源以进程为单位分配，如内存、文件等；每个进程具有独立的地址空间。
5. 操作系统将 CPU 调度给进程：进程上 CPU 由操作系统负责调度和分配（在引入线程之前）。

如果被问“什么是进程”，至少要答出“程序的一次执行过程”，并且要强调一次。同一个程序执行两遍，就是两个进程。 这像电影院放数字拷贝：同一部片子，每放映一场就消耗一次授权，每一场都是一次独立的放映。

更严格的定义来自百科全书：

进程是具有独立功能的程序关于某个数据集合上的一次运行活动，是系统进行资源分配和调度的独立单位。

这个定义有几个要点：

• 关于某个数据集合：编译器为你编译程序、同时为另一位同学编译程序，是两个编译进程，因为数据集合（被编译的源程序）不同；你自己编译两次也是两个进程。
• 资源分配的独立单位：进程要打开文件、要内存，是整个进程作为单位申请资源，其中最重要的是独立的地址空间。
• 调度的独立单位：这一点要看场景。引入线程之后，例如在 Windows 中，进程是资源容器，地址空间、文件都以进程为单位分配，但上 CPU 运行的是进程里的线程，调度单位是线程。

这一定义源自 1978 年庐山教学研讨会上老一辈计算机科学家的讨论；引入线程后，定义又有了变化。

进程的分类与家族关系

按作用和行为，进程可以分成几类：

• 系统进程与用户进程：内核之上运行的都是进程。其中一部分是用户进程（你运行的游戏、编辑器等），另一部分是以进程形式在内核外运行、完成操作系统工作的系统进程。系统进程优先级一般比用户进程高。
• 前台进程与后台进程。
• CPU 密集型进程与 I/O 密集型进程：区分它们是为了调度。从一堆进程中挑一个上 CPU 要考虑多种指标，进程的行为类型是参考依据之一。

系统进程常以守护进程（daemon，也译作“精灵进程”）的形式工作：平时处于睡眠状态，需要时被唤醒来完成任务。

进程之间的关系：

• UNIX：进程构成家族树，以 init 为根（老祖宗进程），每个进程再创建子进程。
• Windows：进程地位相同，没有家族、兄弟关系；虽然也有“谁创建了谁”，但关系不密切。

进程与程序的区别

进程与程序的区别可以从五个维度比较：

比较维度	程序	进程
对并发的刻画	不能准确刻画并发	能准确刻画并发（每次执行是一个进程）
静态/动态	静态的指令序列	动态的执行过程
生命周期	相对长久地保存	有诞生、有消亡，是短暂的
对应关系	一个程序可对应多个进程	每个进程是某个程序的一次执行
创建能力	无	可以创建其他进程

自测：两位同学同时在同一台服务器上用同一个 gcc 编译各自的作业，系统中有几个编译进程？为什么程序概念描述不了这个场景？

两个。进程是程序关于某个数据集合的一次执行，两次编译的数据集合（源文件）不同，执行进度也不同。程序只有一份 gcc 可执行文件，是静态的，区分不了这两次执行，这就是“程序和计算不再一一对应”。

自测：某程序在单 CPU 系统里单独运行时总输出 100，和其他程序一起运行时偶尔输出 99，而且很难复现。这体现了并发环境的哪些特征？

主要是结果不可再现性：多个程序的指令交错方式每次不同。产生它的根源是资源共享和制约性（与其他程序共享了某个数据），间断性使执行可能在任意点被打断。顺序环境下结果与速度无关，不会出现这种情况。

自测：在 Windows 中说“进程是系统进行资源分配和调度的独立单位”，哪一半需要修正？

“调度”一半。Windows 中进程是资源容器，资源分配单位仍是进程；真正上 CPU 的是线程，调度单位是线程。

---

三状态模型

三种基本状态

不同操作系统（Windows、Linux、xv6、原理课）的进程状态不完全统一，但不管哪个系统，三状态基本模型一定存在。 它回答的是：一个进程在生命周期中会处于哪些状态。三种状态的定义如下：

状态	英文	含义	能否上 CPU
运行态	Running	占有 CPU，并在 CPU 上运行	正在 CPU 上
就绪态	Ready	已经具备运行条件，但没有空闲 CPU，暂时不能运行	一旦被调度即可
等待态	Waiting / Blocked	因等待某一事件（如完成 I/O、等待读盘结果）而暂时不能运行	CPU 空闲也不行

• 就绪态的进程排在就绪队列里。排进这个队列就表达了一个意图：“我要上 CPU”。调度就是在这个队列中选择谁上 CPU。
• 等待态又称阻塞态、封锁态、睡眠态，现在多用 blocked；Linux 和 xv6 都叫睡眠（sleep）。它意味着即使 CPU 空着，进程也不能上去，因为它等的事件还没发生。例如父进程创建子进程后调用 waitpid 等子进程结束，父进程就停在阻塞态，调度程序不会选它。

状态转换与进程模型

只列出状态还不够。进程模型由状态和状态之间的转换共同定义，就像有限状态自动机：要说清在什么条件下、执行了什么操作或发生了什么事件，进程从一个状态变到另一个状态。

关于状态，有两条基本约束：

• 进程在消亡前处于且仅处于某一状态；
• 不同系统设置的进程状态数目不同。

三个状态两两之间理论上有 $3 \times 2 = 6$ 种有向转换，但进程模型只允许其中 4 种：

stateDiagram-v2
  state "运行（Running）" as Running
  state "就绪（Ready）" as Ready
  state "阻塞（Blocked）" as Blocked
  Ready --> Running : ① 被调度程序选中
  Running --> Ready : ② 时间片到（超时）
  Running --> Blocked : ③ 等待某事件
  Blocked --> Ready : ④ 等待的事件发生

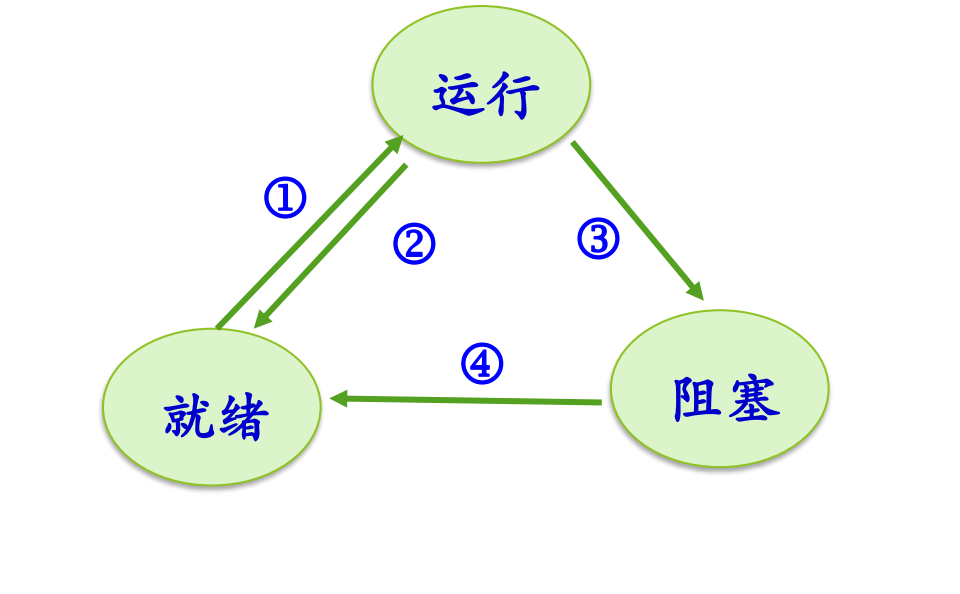

图：运行、就绪、阻塞三状态之间只有四种合法转换：①就绪→运行（被调度），②运行→就绪（时间片到或被抢占），③运行→阻塞（等待事件），④阻塞→就绪（事件发生）。 图中 ①–④ 四条箭头分别对应上面四种转换；阻塞与运行之间、就绪到阻塞都没有箭头。

四种合法转换

1. ① 就绪 → 运行：进程在就绪队列中被调度程序选中，上 CPU。这是操作系统起作用的地方：不是谁都能上 CPU，要先排队，再由调度程序决定。
2. ② 运行 → 就绪：典型原因是时间片（time slice）用完，即超时。进程上 CPU 只允许运行一个时间片段，时间到了就下来重新排队，不能一直占着 CPU 直到运行完；内存里有很多进程，系统的初衷是让更多进程都能运行。类比旋转木马：到点就停，想再玩得重新付钱排队。运行→就绪还可能有其他原因（如被抢占），见 L06「03 调度时机」。
3. ③ 运行 → 阻塞：进程执行了某个操作，需要等待某个事件。例如父进程调用 wait/waitpid 等子进程结束；或者执行了 read、write 这类慢速系统调用。
4. ④ 阻塞 → 就绪：进程等待的事件发生（如 I/O 完成），被唤醒，进入就绪队列重新排队。

为什么只有四种

• 没有阻塞 → 运行：系统设计要有确定性。上 CPU 的唯一途径是排就绪队列；如果阻塞的进程事件一到就能直接上 CPU，同时就绪进程也在上 CPU，系统就乱了。事件发生后，进程先进入就绪，和大家排同一个队。
• 没有就绪 → 阻塞：就绪进程只是在等 CPU，它没有在执行，不会去执行一个让自己阻塞的操作，“好好等着上 CPU，自己把自己阻塞”没有道理。

慢速系统调用

fork、open、read、write 都是系统调用，但并不是所有系统调用都会让进程阻塞。fork、open 等不一定导致阻塞；read、write 等要和 I/O 设备打交道，叫慢速系统调用（slow system call），ICS 教材中有这一术语。

慢的原因在于计算机系统分成两大块：一块是 CPU 加内存，一块是 I/O。I/O 比 CPU 慢得多，read/write 往往要等磁盘等设备完成操作，进程只能先阻塞。

一次 read 的完整过程

下面用进程 A 执行 read 读磁盘的例子，把中断/异常机制（用户程序通过系统调用陷入内核，设备通过中断通知内核，见 L03「03 中断处理完整流程」与 L03「07 Linux 系统调用执行」）和三状态模型串起来。设开始时 A 处于运行态，B 处于就绪态。

1. A 发起系统调用：A 正在运行，执行 read。A 立即暂停，硬件保存现场。
2. 进入系统调用入口：查中断向量表（中断描述符表），所有系统调用都走同一条路进入内核的系统调用处理程序。
3. 找到具体服务例程：A 传入了参数，其中有系统调用号；内核按系统调用号查系统调用表，找到 read 对应的内核例程（如 sys_read）。
4. 把 I/O 交给 DMA：内核并不亲自去读盘。它准备好相关数据，把传输任务交给 DMA 控制器完成。
5. A 由运行变为阻塞（转换 ③）：A 要等读盘结果，结果回来之前不能继续，于是内核把 A 置为阻塞态。
6. 调度 B 运行（转换 ①）：CPU 不能闲着，内核从就绪队列选中 B，B 上 CPU 运行，这时已经“换人”了。
7. DMA 发出中断：数据传输完成后，DMA 控制器发中断。B 在运行中被打断，内核进入中断处理程序。
8. A 由阻塞变为就绪（转换 ④）：内核处理中断时发现是 A 要的数据到了，把数据准备好，把 A 从阻塞态变为就绪态，A 回到就绪队列等待再次调度。

sequenceDiagram
  participant A as 进程 A
  participant K as 内核
  participant D as DMA 控制器
  participant B as 进程 B
  A->>K: 执行 read（陷入，保存现场）
  K->>K: 查中断描述符表进入入口，按系统调用号查系统调用表
  K->>D: 把读盘任务交给 DMA
  K->>K: A 运行 → 阻塞
  K->>B: 调度 B，B 就绪 → 运行
  D-->>K: 传输完成，发出中断（打断 B）
  K->>K: 发现是 A 的数据，A 阻塞 → 就绪

这个过程里，有一次系统调用（进入内核）和一次外设中断，它们分别引发了“运行→阻塞”加“就绪→运行”，以及“阻塞→就绪”。

扩展状态（创建、终止、挂起）以及 Linux、xv6 的实际状态见扩展状态与实际系统。

自测：进程 P 正在等待键盘输入，此时 CPU 空闲、就绪队列为空。用户按下按键后，P 能否直接从阻塞态进入运行态？

按模型不能。键盘中断到来后，内核把 P 从阻塞变为就绪（④），再由调度程序把它从就绪变为运行（①）。即使就绪队列里只有 P、CPU 空闲，也要经过就绪这一步，保证“上 CPU 只有排就绪队列一条路”。

自测：单 CPU 系统中，进程 A 运行时调用 read 读磁盘，此时 B、C 在就绪队列。从 A 调用 read 到 A 再次上 CPU，至少发生了哪些状态转换、经历了几次进入内核？

A：运行→阻塞（③）；B 或 C：就绪→运行（①）；DMA 完成后 A：阻塞→就绪（④）；之后 A 还要被调度才能再上 CPU（①，这之前当前运行的进程会因超时或阻塞让出 CPU）。进入内核至少有两次：read 系统调用一次，DMA 完成中断一次；A 再次被调度还需要另一次中断或系统调用（如时钟中断）。

自测：同学认为“调用 open 打开文件一定会让进程阻塞，因为它是系统调用”。这个判断对吗？

不对。系统调用不等于阻塞。fork、open 等不一定导致阻塞，只有需要等待慢速事件的调用（如等待 I/O 完成的 read/write，或等子进程的 waitpid）才会使进程从运行变为阻塞。

---

扩展状态与实际系统

创建、终止与挂起

三状态模型（运行、就绪、阻塞，见三状态模型）只描述进程“活着”时的样子，没有回答进程刚出生、刚结束以及内存不够时处于什么状态。实际系统因此会再加几个状态。给模型加一个状态，并把它与其他状态之间的转换（条件、动作、事件）说清楚，就构成一个新的进程模型。

创建态（new）：已经完成创建一个进程所必需的工作，例如分配 PID、建立 PCB，但操作系统尚未同意执行该进程，原因是资源有限。

• 从创建态到就绪态需要一个“提交”动作。这样，“创建”与“允许参与调度”被拆成两道关口。
• 动机是负载控制：就绪意味着可以被调度上 CPU，如果就绪队列已经太拥挤，就先把新进程挡在外面，起到缓冲作用。类比故宫：网上预约成功了，到了门口如果当时人数超限，也要在门口等一等。
• 创建态不是必需的，有的系统有，有的系统直接从创建进入就绪。

终止态（terminated）：进程执行结束后进入该状态，用来完成数据统计、资源回收等善后工作。 进程结束并不等于它立刻从系统里消失，善后期间它就处于终止态。类比本科毕业：论文答辩结束后，还要收拾宿舍、归还图书馆的书，领到毕业证才算正式离校。Windows、Linux、xv6 都有终止态。

挂起态（suspend）：把一个进程从内存转到磁盘，进程不再占用内存空间，其进程映像交换到磁盘上，用于调节负载。

• 动因是过去内存紧张：进程多、每个都要分内存，内存放不下时，只好把部分进程整体换出到磁盘。
• 被挂起的进程既没有结束，也没有停止，只是暂时搁置；不在内存中的进程当然不能运行，需要时再换回内存。类比公司把前景不明的项目暂停、“束之高阁”，评估后再决定是否重新启动。
• 有了虚存后，这种整进程换出的情况已经很少见。

五状态与七状态模型

五状态模型在三状态之上加入创建和终止：

1. 创建 —提交→ 就绪；
2. 就绪 —调度→ 运行，运行 —超时→ 就绪；
3. 运行 —等待事件→ 阻塞，阻塞 —事件发生→ 就绪；
4. 运行 —释放→ 终止。

除了两端多出的创建和终止，中间与三状态模型完全相同。它也是最接近现代实际系统的原理模型。

七状态模型再把挂起细分成两种状态，共 $3+2+2=7$ 个状态：运行、就绪、阻塞、创建、终止（图中称“退出”）、就绪挂起、阻塞挂起。 它的转换如下：

转换	触发	含义
创建 → 就绪 / 创建 → 就绪挂起	提交	新进程可以直接进入内存排队，也可以先放在磁盘上
就绪 ⇄ 就绪挂起	挂起 / 激活	就绪进程太多时拿出一部分，暂不参与调度，减轻就绪队列负载
阻塞 ⇄ 阻塞挂起	挂起 / 激活	阻塞进程反正在等事件，可以先换出
阻塞挂起 → 就绪挂起	事件出现	等的事件到了，但进程仍在磁盘上，所以变成就绪挂起而不是就绪
运行 → 就绪挂起	挂起	例如超时本应回就绪，但就绪队列已太满，直接挂起
就绪 → 运行、运行 → 就绪、运行 → 阻塞、阻塞 → 就绪、运行 → 退出	调度、超时、等待事件、事件出现、释放	与五状态模型相同

“阻塞挂起 → 就绪挂起”和“运行 → 就绪挂起”是七状态模型最值得注意的两条：前者说明事件发生并不要求进程立刻回到内存；后者是一种直接减轻就绪队列负载的手段。 至于每个“挂起”“激活”动作由谁、在什么时候完成，要由具体系统赋予含义；七状态模型在实际系统中已不多见。

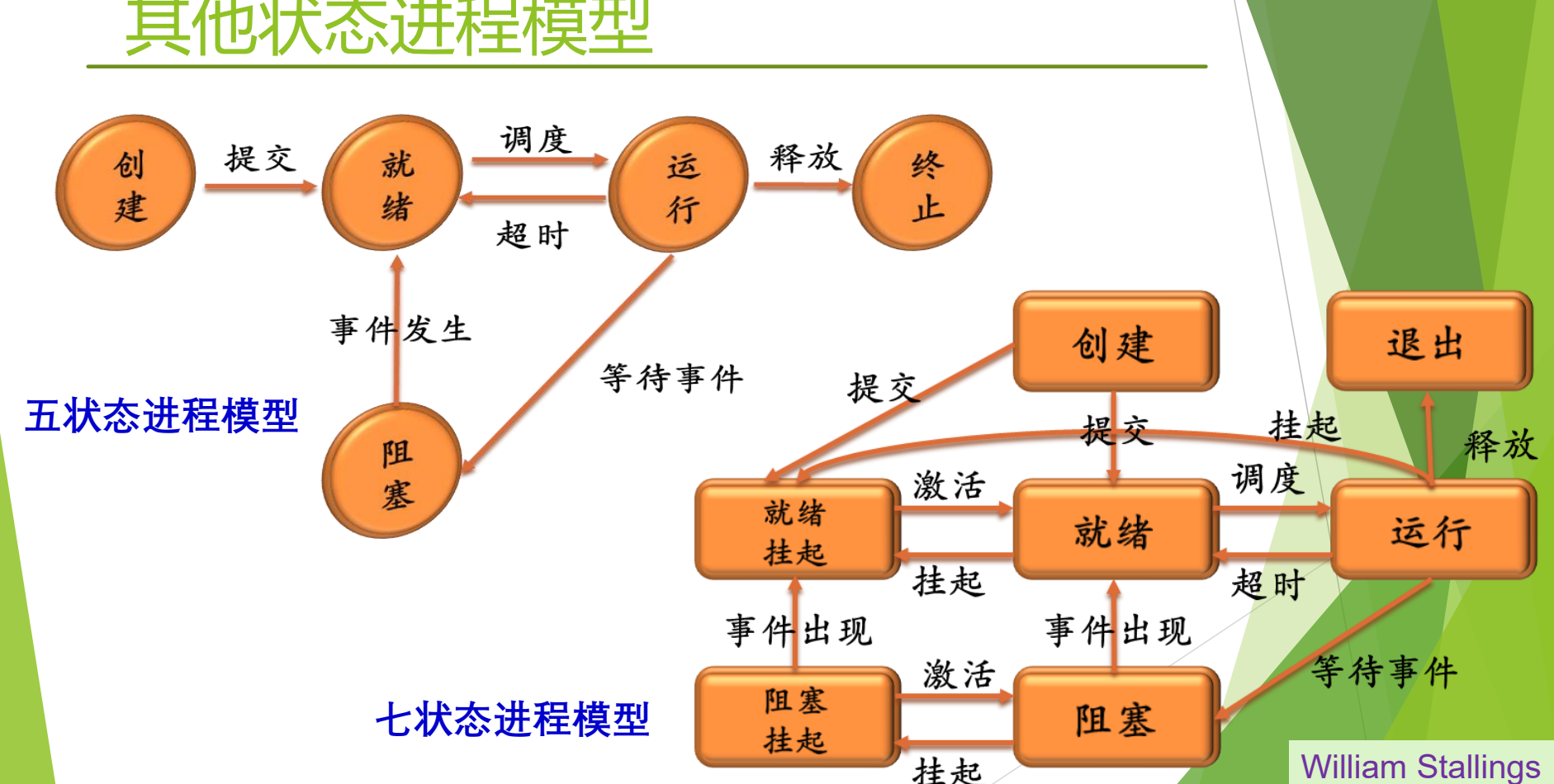

图：五状态模型在三状态基础上增加创建和终止；七状态模型再引入就绪挂起和阻塞挂起，进程可被挂起到外存，经激活回到内存。 上图上半部分是五状态模型，下半部分是七状态模型（William Stallings 教材的画法）。

Linux 的进程状态

原理模型中的术语与实际系统中的名称不一定一致，读 Linux 的状态时要先做一次“翻译”。

• TASK_RUNNING：同时覆盖原理中的就绪和运行。处于就绪队列中的进程和正在 CPU 上执行的进程，状态值都是 TASK_RUNNING，区别只在于是否“占有 CPU 执行”。注意这里的 running 不能按字面理解为“正在运行”。
• TASK_INTERRUPTIBLE（浅度睡眠）：可中断睡眠。资源到位时被唤醒，也可以被信号唤醒。
• TASK_UNINTERRUPTIBLE（深度睡眠）：不可中断睡眠，不接受信号等打断，只能等资源到位后被唤醒。两种睡眠合起来对应原理中的阻塞态。
• TASK_ZOMBIE（僵尸态）：“死亡但户口未注销”。进程已经结束，但还有善后工作，对应终止态，取“百足之虫，死而不僵”之意。
• TASK_STOPPED（暂停）：专为跟踪调试设置。ptrace、strace 等工具可以在程序中插入断点进行跟踪，打印当时的状态。

Linux 的状态转换及其调用的内核函数如下：

转换	触发事件 / 函数
新进程 → TASK_RUNNING（就绪）	fork()
就绪 → 占有 CPU 执行	schedule()
占有 CPU 执行 → 就绪	时间片到
占有 CPU 执行 → TASK_INTERRUPTIBLE	等待资源到位：interruptible_sleep_on()，再 schedule()
TASK_INTERRUPTIBLE → 就绪	资源到位 wake_up_interruptible()，或收到信号 wake_up()
占有 CPU 执行 → TASK_UNINTERRUPTIBLE	等待资源到位：sleep_on()，再 schedule()
TASK_UNINTERRUPTIBLE → 就绪	资源到位 wake_up()
占有 CPU 执行 → TASK_STOPPED	ptrace()，再 schedule()
TASK_STOPPED → 就绪	收到信号 SIGCONT，wake_up()
占有 CPU 执行 → TASK_ZOMBIE	do_exit()

从表中可以看到：每一次进入睡眠之后都紧跟一次 schedule()，因为当前进程让出了 CPU，必须选另一个进程上去；所有唤醒都回到 TASK_RUNNING（就绪），没有直接从睡眠回到“占有 CPU 执行”的路径，这和三状态模型中“没有阻塞 → 运行”的规则一致。

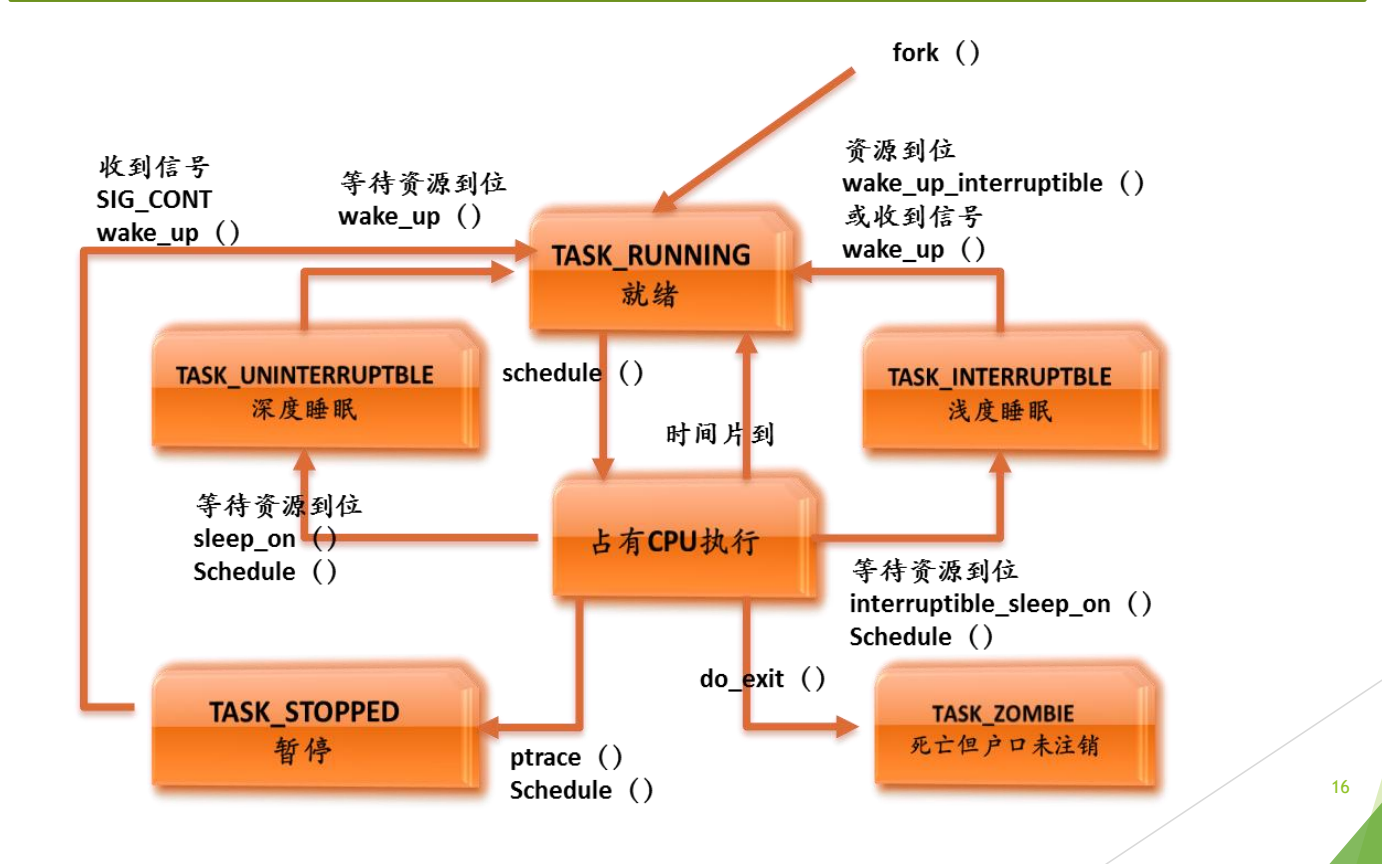

图：Linux 用 TASK_RUNNING 同时表示就绪与运行；等待资源时进入可中断的浅度睡眠 TASK_INTERRUPTIBLE 或不可中断的深度睡眠 TASK_UNINTERRUPTIBLE，另有暂停 TASK_STOPPED 和僵尸 TASK_ZOMBIE。 上图是 Linux 进程状态图（使用较早版本内核的命名，新内核的变化见下方补充解释）。中间“占有 CPU 执行”与上方 TASK_RUNNING 是同一个状态值的两种情形。

xv6 的进程状态

xv6 在 <kernel/proc.h> 中用一个枚举定义进程状态：

enum procstate { UNUSED, USED, SLEEPING, RUNNABLE, RUNNING, ZOMBIE };

它和原理模型的对应关系是：

• RUNNABLE = 就绪（沿用 UNIX 的叫法“可运行”）；
• RUNNING = 运行；
• SLEEPING = 阻塞（睡眠）；
• ZOMBIE = 终止。

右边这四个状态完全没有脱离原理模型。UNUSED 和 USED 则与进程的状态转换无关，描述的是进程创建之前 PCB 槽位的状态：系统初始化时预先建好一批 PCB，它们都是 UNUSED；创建进程时必须先用 allocproc 拿到一个空闲 PCB，状态变为 USED；之后经 fork（或创建第一个用户进程的 userinit）把它设为 RUNNABLE，进程才真正进入调度。 这种“预先分配一批 PCB”的做法见进程表。

stateDiagram-v2
  [*] --> UNUSED : 初始化
  UNUSED --> USED : allocproc
  USED --> RUNNABLE : fork 或 userinit
  RUNNABLE --> RUNNING : 调度 scheduler
  RUNNING --> RUNNABLE : yield
  RUNNING --> SLEEPING : sleep
  SLEEPING --> RUNNABLE : wakeup
  RUNNING --> ZOMBIE : exit
  ZOMBIE --> UNUSED : freeproc

转换函数位于 <kernel/proc.c>：yield 让出 CPU 回到就绪，sleep 在某个等待通道上睡眠，wakeup 唤醒在该通道上睡眠的进程，exit 使进程变为 ZOMBIE，freeproc 释放 PCB 槽位使其回到 UNUSED。

几种模型的对照

原理模型	Linux	xv6
创建	（无单独状态，fork() 后直接就绪）	USED（槽位已分配，尚未可运行）
就绪	TASK_RUNNING	RUNNABLE
运行	TASK_RUNNING（占有 CPU）	RUNNING
阻塞	TASK_INTERRUPTIBLE / TASK_UNINTERRUPTIBLE	SLEEPING
终止	TASK_ZOMBIE	ZOMBIE
其他	TASK_STOPPED（调试）	UNUSED（空闲槽位）

自测：在 Linux 上看到某进程的状态值是 TASK_RUNNING，能否断定它此刻正在 CPU 上执行？

不能。TASK_RUNNING 同时表示“在就绪队列中等待”和“占有 CPU 执行”，要判断是否正在执行，还需要看它是不是当前 CPU 上的那个进程。

自测：七状态模型中，一个阻塞挂起的进程等待的磁盘 I/O 完成了，它会立刻变成就绪吗？

不会，它变成就绪挂起。事件出现只解除了“等待”这一条件，进程映像仍在磁盘上；只有经过“激活”换回内存后，它才进入就绪队列。

自测：xv6 中一个 PCB 的状态从 UNUSED 变为 USED，是否意味着系统中多了一个可被调度的进程？

不是。USED 只表示 allocproc 分配了这个 PCB 槽位，进程还在创建过程中；要等 fork/userinit 把它设为 RUNNABLE，调度器才会选它。

---

进程控制块 PCB

进程控制块与进程表

操作系统的每一项功能都依赖特定的数据结构。到这一讲为止，已经出现了三个关键数据结构：

• 中断向量表、系统调用表：在中断与异常机制中使用（见 L03「02 中断响应与中断向量」和 L03「06 系统调用机制设计」），都在操作系统引导、初始化时建好，此后硬件和内核随时可以使用；
• PCB：进程的数据结构，也是本节的主角。

操作系统要管理许多进程，它“看”到一个进程的唯一途径，就是那个进程留在内核中的记录。这份记录就是 PCB。

进程控制块（Process Control Block，PCB），又称进程描述符、进程属性，是操作系统中表示进程的数据结构：

• 它记录进程的各种属性，描述进程的动态变化过程（当前状态、优先级、PID、名字等）；
• 操作系统通过 PCB 来控制和管理进程；
• 因此进程与 PCB 一一对应，PCB 是系统感知进程存在的唯一标志。

名字中的 block 在早期计算机系统中指内存中的“一块区域”，即为控制进程而在内存中划出的一块存放相关数据的区域。PCB 像学生在校四年一直跟着的学籍档案：信息随时补充，学校靠它管理学生；查不到档案，就只能找同学作证。没有 PCB 的进程，就像断了线的风筝，操作系统无法管理它。

进程表（process table）：所有进程的 PCB 的集合。 常见做法是把所有 PCB 放在一段连续的内存空间中，表的大小由系统事先估定并预留，而不是每创建一个进程才临时多出一个 PCB。创建进程时先从表中取一个空闲 PCB，这正是 xv6 中 UNUSED/USED 两个状态的含义（见xv6 的进程状态）。

不同系统对 PCB 的组织方式不同，没有唯一方案：

• Linux：一个 task_struct 结构；
• Windows：内容分散在 EPROCESS、KPROCESS、PEB 三个数据结构中，合起来构成 PCB；
• xv6：struct proc；Solaris：proc_t。

PCB 的主要内容

PCB 的字段很多，但可以按类别记忆，至少要能说出每一类中的几个字段。

进程描述信息：

• 进程标识符（process ID，PID），唯一，通常是一个整数；
• 进程名，通常基于可执行文件名，不唯一；
• 用户标识符（user ID，即进程的 owner）；进程组关系。父子进程之间的关系也与这些 ID 有关。

进程控制信息：

• 当前状态、优先级（priority）；
• 代码执行入口地址；
• 可执行文件名（磁盘地址）；
• 运行统计信息（执行时间、页面调度）；
• 进程间同步和通信信息，阻塞原因；
• 进程的队列指针、进程的消息队列指针。

所拥有的资源和使用情况：

• 虚拟地址空间的现状；
• 打开文件列表。

这是进程最重要的两类资源，它们本身都是 PCB 中的子数据结构（结构里再套结构）。

CPU 现场信息（context）：

• 寄存器值：通用寄存器、程序计数器 PC、程序状态字 PSW、地址类寄存器（如栈指针）；
• 指向赋予该进程的段表/页表的指针。

进程暂时不运行时，操作系统要把该进程的硬件环境保存在这里。

上下文与进程切换

CPU 像心脏一样从不停歇，它只做一件事：按 PC 取指令、执行指令、更新 PC，再取下一条。 它并不知道“进程”的存在。因此，要让 CPU 改去执行另一个进程，只需要把 PC 和其他寄存器换成那个进程的值。

上下文（context，旧称“现场”）就是进程在 CPU 上运行时的寄存器状态，其中最重要的是 PC、PSW、栈指针，以及页表指针。

1. 下 CPU：把当前进程的上下文保存到它的 PCB 中；
2. 选择下一个进程；
3. 上 CPU：把下一个进程 PCB 中的上下文装回寄存器；
4. CPU 照常按新的 PC 取指执行，对那个进程来说就像什么都没发生过。

flowchart LR
  A["进程 A 在 CPU 上运行"] --> S["保存 A 的上下文到 A 的 PCB"]
  S --> C["选择进程 B"]
  C --> R["从 B 的 PCB 恢复上下文到寄存器"]
  R --> B["CPU 按 B 的 PC 继续取指执行"]

类比拍电视剧时的场记：同一场景的不同集可能分几次拍，每次开拍前都要把服装、道具位置、演员站位恢复成上次的样子，否则就会穿帮。

三个必须掌握的字段

以 Solaris 的 proc_t（定义在 <usr/src/uts/common/sys/proc.h>）为例，可以看到 PCB 中最重要的三个字段。

1. 指向可执行文件的指针（p_exec）。程序是由进程来执行的，所以 PCB 中必须有一个字段能找到磁盘上对应的可执行文件；在 Solaris 中，它经过 vnode / inode 找到可执行文件。字段名不重要，但这个字段必须有。回想执行 hello world 的过程：操作系统首先要找到 hello 这个文件，并确认它是可执行文件。

2. 地址空间（p_as）。创建进程必须立刻给它分配一个地址空间，这个字段就指向描述该地址空间的数据结构。 Solaris 用段的 AVL 树描述进程地址空间，并通过 HAT 与物理内存建立映射；Linux（ICS 教材的描述）用链表。地址空间的含义、分配方式以及链表与 AVL 树的取舍见进程地址空间。

3. 打开文件表（u_finfo → struct uf_entry[]）。表中每一项经 vnode / inode 指向一个打开的文件。进程一创建就有打开文件表：在 UNIX 中，子进程继承父进程的所有打开文件，父进程打开了文件 A、B，子进程也就打开了 A、B。即使父进程一个文件都没打开，表中也至少有三个缺省项：文件描述符 0、1、2，分别是标准输入、标准输出、标准错误输出，read/write 中直接使用它们。

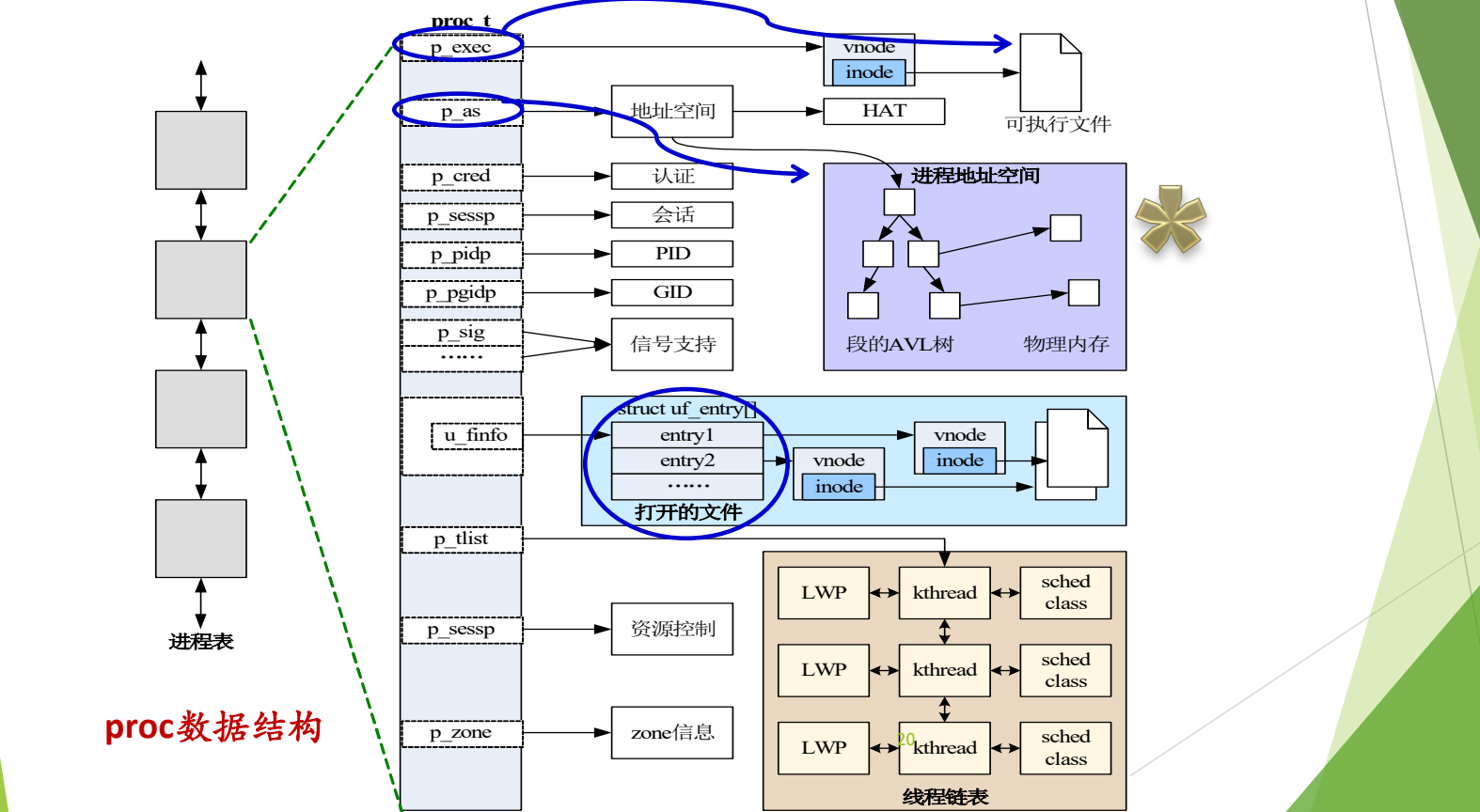

图：Solaris 的进程表由 proc 结构串成；每个 proc 通过指针关联可执行文件（vnode/inode）、地址空间、认证、会话、PID、信号、打开文件表以及由 LWP、kthread 组成的线程链表。 上图左侧的进程表由多个 PCB 串成，其中一个展开为 proc_t。三个蓝圈标出 p_exec、p_as 和打开文件表；其他字段包括 p_cred（认证）、p_sessp（会话）、p_pidp（PID）、p_pgidp（进程组 ID）、p_sig（信号支持）、p_tlist（线程链表，每项由 LWP、kthread、调度类组成）、资源控制和 p_zone（zone 信息）。

实际系统中的 PCB

Linux task_struct

Linux 的 PCB 是 task_struct。它的字段很多，并且随内核版本变化，具体细节不重要；重要的是能在其中找到前面讲过的那些字段。 下面是 Linux 2.6.x 中的节选（完整定义有上百个字段，这里只保留与 PCB 四类内容相关的部分）：

struct task_struct {
    volatile long state;    /* -1 unrunnable, 0 runnable, >0 stopped */
    struct thread_info *thread_info;
    unsigned long flags;    /* per process flags */
    int prio, static_prio;
    struct list_head run_list;
    unsigned long policy;
    unsigned int time_slice, first_time_slice;
    struct list_head tasks;
    struct mm_struct *mm, *active_mm;
    int exit_code, exit_signal;
    pid_t pid;
    pid_t tgid;
    struct task_struct *real_parent; /* real parent process (when being debugged) */
    struct task_struct *parent;      /* parent process */
    struct list_head children;       /* list of my children */
    struct list_head sibling;        /* linkage in my parent's children list */
    struct task_struct *group_leader;/* threadgroup leader */
    unsigned long utime, stime, cutime, cstime;
    unsigned long nvcsw, nivcsw, cnvcsw, cnivcsw; /* context switch counts */
    u64 start_time;
    /* ... */
    uid_t uid, euid, suid, fsuid;    /* process credentials */
    gid_t gid, egid, sgid, fsgid;
    char comm[16];
    struct thread_struct thread;     /* CPU-specific state of this task */
    struct fs_struct *fs;            /* filesystem information */
    struct files_struct *files;      /* open file information */
    struct signal_struct *signal;    /* signal handlers */
    struct sighand_struct *sighand;
    sigset_t blocked, real_blocked;
    struct sigpending pending;
    /* ... */
};

把它与 PCB 的四类内容对照：state、prio、policy、time_slice 是控制信息；pid、uid、comm（进程名）是描述信息；mm 指向地址空间，files 指向打开文件表，这是两大资源；thread（thread_struct）保存 CPU 相关的现场；parent、children、sibling 构成进程家族树。

按功能分类后，较新版本的 task_struct 主要字段如下：

struct task_struct {
    struct list_head tasks;              /* 进程列表 */

    /* 任务 ID */
    pid_t pid;
    pid_t tgid;
    struct task_struct *group_leader;

    /* 亲缘关系 */
    struct task_struct __rcu *real_parent;
    struct task_struct __rcu *parent;
    struct list_head children;
    struct list_head sibling;

    /* 任务状态 */
    volatile long state;
    int exit_state;
    unsigned int flags;

    /* 权限 */
    const struct cred __rcu *real_cred;
    const struct cred __rcu *cred;

    /* 运行统计 */
    u64 utime;
    u64 stime;
    unsigned long nvcsw;
    unsigned long nivcsw;
    u64 start_time;
    u64 real_start_time;

    /* 调度相关 */
    int on_rq;
    int prio;
    int static_prio;
    int normal_prio;
    const struct sched_class *sched_class;
    struct sched_entity se;
    unsigned int policy;

    /* 信号处理 */
    struct signal_struct *signal;
    struct sighand_struct *sighand;
    struct sigpending pending;

    /* 内存管理 */
    struct mm_struct *mm;
    struct mm_struct *active_mm;

    /* 文件与文件系统 */
    struct fs_struct *fs;
    struct files_struct *files;

    /* 内核栈 */
    struct thread_info thread_info;
    void *stack;
};

各类字段的作用：

• 任务 ID：pid 是进程（任务）号，tgid 是线程组号，group_leader 指向线程组的领头任务；
• 亲缘关系：parent/real_parent 指向父进程，children 是子进程链表头，sibling 把自己挂进父进程的子进程链表；
• 任务状态：state 即上一节的 TASK_RUNNING 等状态，exit_state 记录退出状态（如僵尸），flags 是进程标志；
• 权限：cred 中保存 UID、GID 等身份与权限信息；
• 运行统计：用户态时间 utime、内核态时间 stime，自愿/非自愿上下文切换次数 nvcsw/nivcsw，启动时间；
• 调度相关：prio 等优先级、调度类 sched_class、调度实体 se、调度策略 policy、是否在运行队列上 on_rq；
• 信号处理、内存管理（mm，下一节展开）、文件与文件系统（fs 为当前目录等，files 为打开文件表）、内核栈（stack）。

xv6 struct proc

xv6 的 PCB 是 <kernel/proc.h> 中的 struct proc，字段少而精，是阅读真实内核前最好的范本，务必读懂。

// Per-process state
struct proc {
  struct spinlock lock;

  // p->lock must be held when using these:
  enum procstate state;        // Process state
  void *chan;                  // If non-zero, sleeping on chan
  int killed;                  // If non-zero, have been killed
  int xstate;                  // Exit status to be returned to parent's wait
  int pid;                     // Process ID

  // wait_lock must be held when using this:
  struct proc *parent;         // Parent process

  // these are private to the process, so p->lock need not be held.
  uint64 kstack;               // Virtual address of kernel stack
  uint64 sz;                   // Size of process memory (bytes)
  pagetable_t pagetable;       // User page table
  struct trapframe *trapframe; // data page for trampoline.S
  struct context context;      // swtch() here to run process
  struct file *ofile[NOFILE];  // Open files
  struct inode *cwd;           // Current directory
  char name[16];               // Process name (debugging)
};

逐个对应到 PCB 的类别：

字段	类别	含义
lock	同步	保护本结构的自旋锁；前面一组字段必须持锁访问
state	控制信息	上一节的 enum procstate
chan	控制信息（阻塞原因）	非零表示在 chan 这个等待通道上睡眠，wakeup(chan) 据此唤醒
killed	控制信息	非零表示已被杀死
xstate	控制信息	退出状态，交给父进程的 wait
pid	描述信息	进程号
parent	描述信息（家族关系）	父进程；需持 wait_lock 访问
kstack	资源	内核栈的虚拟地址
sz	资源（地址空间）	进程内存大小（字节）
pagetable	资源 / 现场	用户页表，即上下文中的“页表指针”
trapframe	现场	陷入内核时保存用户态寄存器的页，供 trampoline.S 使用
context	现场	内核切换进程时 swtch() 保存、恢复的寄存器
ofile[NOFILE]	资源（打开文件表）	打开文件数组，下标即文件描述符
cwd	资源	当前目录
name	描述信息	进程名，用于调试

以上字段及注释取自 xv6 源码。

可以看到，前面要求掌握的字段在 xv6 中大多都有：地址空间对应 sz 和 pagetable，打开文件表对应 ofile，上下文对应 trapframe 和 context。

与 task_struct 相比，xv6 没有调度优先级、权限位和信号处理等字段：真实场景远比 xv6 复杂。

自测：父进程没有打开任何文件就 fork 了一个子进程，子进程执行 write(1, "hi", 2) 会成功吗？为什么？

会。子进程继承父进程的打开文件表，而任何进程的打开文件表中至少有 0、1、2 三个缺省项，描述符 1 就是标准输出。

自测：操作系统要把 CPU 从进程 A 切换给进程 B，至少要改变哪些硬件状态？这些信息存放在哪里？

要把 A 的上下文（通用寄存器、PC、PSW、栈指针、页表指针）保存到 A 的 PCB，再把 B 的 PCB 中保存的这些值装入寄存器。PC 一换，CPU 就从 B 上次停下的地方继续取指；cache 不在保存范围内。

自测：xv6 中一个进程调用 sleep 等待磁盘 I/O，struct proc 中哪两个字段会变化？

state 变为 SLEEPING，chan 被设为它等待的通道（非零）。I/O 完成后 wakeup 按 chan 找到它，把 state 改回 RUNNABLE。

---

进程地址空间

地址空间是对内存的抽象

进程是对 CPU 的抽象，地址空间则是对内存的抽象。操作系统不再直接给进程分配一块物理内存，而是给每个进程分配一个地址空间（address space），并在地址空间与具体的物理内存之间加一层映射。两层结构比直接使用物理内存灵活得多。

只要创建进程，操作系统就先给它分配一个地址空间（PCB 中对应的字段见三个必须掌握的字段）。很多年前是真的分给它一块物理内存，按需要的大小读进去；有了虚存后，只是承诺给它一个地址空间。就像网上预订酒店房间：交了定金，房间一定有，只是到了才知道是 305 还是 408。 在有虚存支持的通用计算机上，这个地址空间是虚拟地址空间。

myval 实验与 ASLR

下面的程序用实验说明“每个进程有自己独立的虚拟地址空间”：

int myval;

int main(int argc, char *argv[]) {
    myval = atoi(argv[1]);
    while (1)
        printf("myval is %d, loc 0x%lx\n", myval, (long) &myval);
}

程序把命令行参数存入全局变量 myval，然后在死循环中不停打印它的值和地址。死循环保证进程不会结束。同时运行两个实例，例如在后台先启动 myval 5，再启动 myval 6，系统中就有两个并发进程。

老机器上的结果：两个进程打印的值分别是 5 和 6，但打印出的 myval 地址完全相同，都是 0x804968c。

myval is 5, loc 0x804968c
myval is 6, loc 0x804968c

原因如下：

1. 每创建一个进程，就给它一个新的地址空间，因此两个进程各有一个地址空间；
2. myval 是全局变量，编译器在编译、链接时就确定了它在数据区中的位置，两个进程运行的是同一个可执行文件，所以在各自地址空间中 myval 的虚拟地址相同；
3. 运行时，两个进程的这个虚拟地址经地址映射分别对应到不同的物理内存，所以各存各的值，互不影响。

类比：小区里每栋楼都有 208 号房间，“208”相同，但它们是不同楼里的不同房间。程序打印的 &myval 是虚拟地址，而不是物理地址。

现代机器上的结果：两个进程打印的地址不一样，例如 myval 5 打印 loc 0x104a40000，myval 6 打印 loc 0x102098000；重复运行同一程序，地址也会变化。

myval is 5,loc 0x104a40000
myval is 6,loc 0x102098000

这仍然是虚拟地址，地址不同是因为地址空间布局随机化（Address Space Layout Randomization，ASLR）：为了安全，系统每次创建进程时都随机改变代码、数据、堆、栈、共享库等区域的起始位置，让攻击者难以预测关键数据和代码的地址，从而提高攻击成本。

ASLR 是一个开关。在 Linux 上关闭它：

sudo sysctl -w kernel.randomize_va_space=0

关闭后再同时运行两个 myval，两个进程打印的地址又相同了，都是 loc 0x555555558014：它们仍然是不同地址空间中的同一个位置，对应的物理内存当然不同。

场景	myval 5 打印的地址	myval 6 打印的地址	结论
老机器（无 ASLR）	0x804968c	0x804968c	同一虚拟地址，不同物理内存
现代机器（ASLR 开启）	0x104a40000	0x102098000	布局被随机化，地址不同
现代 Linux，randomize_va_space=0	0x555555558014	0x555555558014	关闭随机化后又相同

进程地址空间的生成与布局

进程地址空间的内容一部分来自可执行文件，一部分在运行时产生：

flowchart LR
  SRC["源代码文件 .c"] -->|编译链接| EXE["可执行文件<br/>文件头 / 代码 / 初始化数据"]
  EXE -->|"加载（建立映射）"| AS["进程地址空间<br/>代码 / 初始化数据 / 堆 / 栈 / 共享库"]

1. 源代码经编译、链接成为可执行文件（见 ICS 第七章），文件中有文件头、代码和初始化数据；
2. 创建进程时，操作系统找到可执行文件，从中找到代码 section 和数据 section，知道它们各占多大空间，然后在虚拟地址空间中分别为它们建立一个 area，与文件内容建立映射关系；
3. 此时并没有真正把文件内容装入内存，只是建立了映射；
4. 堆、栈和共享库不来自可执行文件，在运行过程中动态产生。

所谓“执行程序”，执行的就是这个可执行文件：地址空间中的代码和数据部分正是从它映射而来。

统一一致的布局：整个地址空间一分为二，高地址部分（如 0xFFFF……）是内核地址空间，低地址部分（0x0000……）是用户地址空间。用户部分从低地址到高地址依次是：

1. 代码段：PC 指向这里；
2. 数据段：全局变量（如 myval）在这里；
3. 堆：从低向高增长；
4. 中间的大片空白：可以放共享库、内存映射文件等其他内容；
5. 栈：位于高地址，SP 指向栈顶，从高向低增长。

ASLR 只随机化这些区域的位置，不改变这一布局。

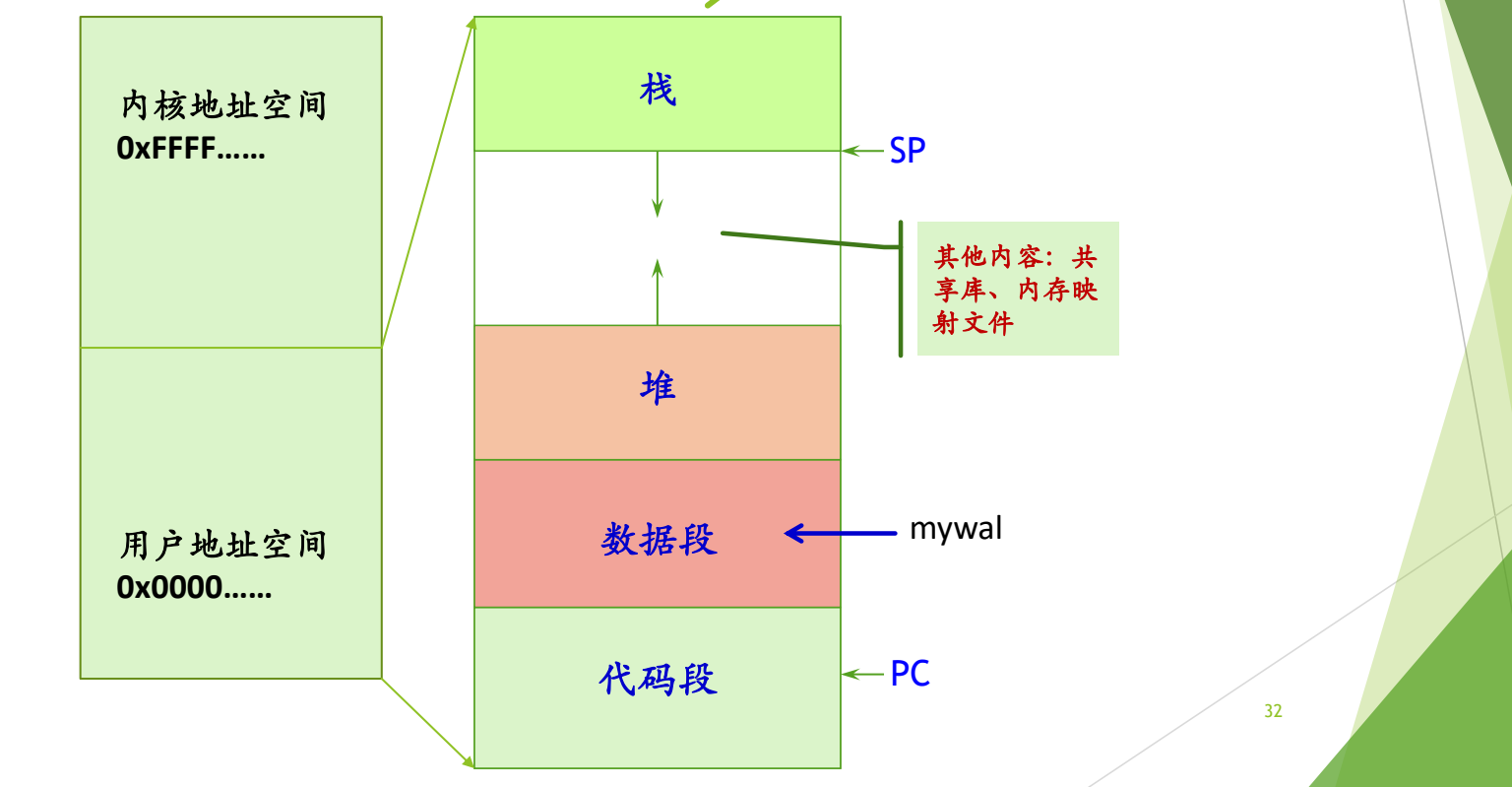

图：用户地址空间自低向高依次是代码段（PC 指向）、数据段（全局变量 myval 所在）、向上增长的堆，以及自高地址向下增长的栈（SP 指向）；高端是内核地址空间，中间还映射共享库、内存映射文件等。 上图左侧是内核与用户两部分地址空间，右侧是用户地址空间的展开，标出了 PC、SP 和 myval 所在的位置。可以用 cat /proc/PID/maps 查看一个进程实际的地址空间布局。

地址空间的四个特征

现代操作系统中，每个进程的地址空间都有以下四个特征：

1. 巨大：地址空间的大小取决于具体的体系结构和操作系统，脱离这两者谈“地址空间多大”没有意义。Linux x86-64 上为 $2^{48}$ 字节；xv6 在 RISC-V 上的大小也要记住（见下方补充解释）。ICS 第九章开篇就说，虚拟地址空间是虚存思想与磁盘的完美结合。
2. 统一一致：每个进程的布局都一样，即上一小节的布局。
3. 安全：地址空间受到保护，进程之间互相隔离，各区域也有自己的访问权限。
4. 稀疏：真正有内容的部分很少。

稀疏性需要放到真实尺寸中才能体会：在 $2^{48}$ 字节的空间里，代码只占几页，数据也不多，栈一般约 8 MB，堆与栈之间是巨大的空白，除了可以放共享库和内存映射文件外，仍有大量空间。就像在内蒙古大草原上走半天才能遇到一个蒙古包。

用 /proc/PID/maps 观察地址空间

/proc/PID/maps 显示进程映射的内存区域及其访问权限。 下面的程序用于练习，它满足三个条件：用到了常量（字符串 "hello, world!"）、用到了堆（malloc）、不会自动退出（getchar() 等待输入）。

#include <stdio.h>
#include <stdlib.h>
int main() {
    printf("hello, world!");
    int *a = malloc(sizeof(int));
    getchar();
    return 0;
}

运行后在另一个终端执行 cat /proc/<PID>/maps，得到如下输出：

00400000-00401000 r-xp 00000000 fc:01 925064 /root/tmp/hello
00600000-00601000 r--p 00000000 fc:01 925064 /root/tmp/hello
00601000-00602000 rw-p 00001000 fc:01 925064 /root/tmp/hello
00c0b000-00c2c000 rw-p 00000000 00:00 0 [heap]
7f1aa1c26000-7f1aa1c28000 r-xp 00000000 fc:01 25150 /usr/lib64/libdl-2.17.so
7f1aa1c28000-7f1aa1e28000 ---p 00002000 fc:01 25150 /usr/lib64/libdl-2.17.so
7f1aa1e28000-7f1aa1e29000 r--p 00002000 fc:01 25150 /usr/lib64/libdl-2.17.so
7f1aa1e29000-7f1aa1e2a000 rw-p 00003000 fc:01 25150 /usr/lib64/libdl-2.17.so
7f1aa1e2a000-7f1aa1fe4000 r-xp 00000000 fc:01 25054 /usr/lib64/libc-2.17.so
7f1aa1fe4000-7f1aa21e3000 ---p 001ba000 fc:01 25054 /usr/lib64/libc-2.17.so
7f1aa21e3000-7f1aa21e7000 r--p 001b9000 fc:01 25054 /usr/lib64/libc-2.17.so
7f1aa21e7000-7f1aa21e9000 rw-p 001bd000 fc:01 25054 /usr/lib64/libc-2.17.so
7f1aa21e9000-7f1aa21ee000 rw-p 00000000 00:00 0
7f1aa21ee000-7f1aa220f000 r-xp 00000000 fc:01 24864 /usr/lib64/ld-2.17.so
7f1aa22f2000-7f1aa22f5000 rw-p 00000000 00:00 0
7f1aa2305000-7f1aa2307000 rw-p 00000000 00:00 0
7f1aa2307000-7f1aa230a000 r-xp 00000000 fc:01 25620 /usr/lib64/libonion_security.so.1.0.19
7f1aa230a000-7f1aa240a000 ---p 00003000 fc:01 25620 /usr/lib64/libonion_security.so.1.0.19
7f1aa240a000-7f1aa240b000 rw-p 00003000 fc:01 25620 /usr/lib64/libonion_security.so.1.0.19
7f1aa240b000-7f1aa240f000 rw-p 00000000 00:00 0
7f1aa240f000-7f1aa2410000 r--p 00021000 fc:01 24864 /usr/lib64/ld-2.17.so
7f1aa2410000-7f1aa2411000 rw-p 00022000 fc:01 24864 /usr/lib64/ld-2.17.so
7f1aa2411000-7f1aa2412000 rw-p 00000000 00:00 0
7ffc47264000-7ffc47285000 rw-p 00000000 00:00 0 [stack]
7ffc47337000-7ffc47339000 r-xp 00000000 00:00 0 [vdso]
ffffffffff600000-ffffffffff601000 r-xp 00000000 00:00 0 [vsyscall]

每一行描述一个 area，各列依次为：起始–结束地址、权限、在映射文件中的偏移、设备号、inode 号、映射的文件名（或 [heap]、[stack] 等特殊名称）。

在内核中，进程的一段地址空间用 vm_area_struct 表示，所有区域存储在 task->mm->mmap 链表中；一个文件可以映射到进程的一段内存区域中，映射的文件保存在 vm_area_struct->vm_file 域中，这种区域叫有名内存区域，不对应文件的（如堆、栈）叫匿名映射内存区域。

mmap 的用途

堆与栈之间的大片空白可以用 mmap（memory map）函数利用起来：把一个文件直接映射到地址空间的空白处，之后像访问内存数组一样访问文件内容。

例：一个文件中存有几千万个整数，要求排序。

• 不用 mmap：只能 open 文件，用 read 每次读入一部分到缓冲区，分批排序，再合并结果；
• 用 mmap：把整个文件映射进地址空间，得到一个指针，直接在这片区域上排序。哪些页需要访问，由虚存机制按需调入，程序不必自己分批读写。

用 vm_area_struct 描述稀疏的地址空间

地址空间是稀疏的，那么该用什么数据结构描述它？最直接的想法是开一个与地址空间一样大的字节数组，但一个 $2^{48}$ 字节的数组根本不可能存在。思路与数据结构课中的稀疏矩阵相同：稀疏矩阵用三元组等方式只存非零元素，地址空间也只描述有内容的区域：代码段、数据段、堆、栈，以及中间每一个被映射的区域。

每个区域用一个结构描述，然后把这些结构连成链表，或组织成 AVL 树。Linux 中这个结构是 vm_area_struct，主要字段有：

• vm_start、vm_end：区域在地址空间中的起始地址和结束地址，即 maps 中每行开头的地址范围；
• vm_prot：本区域的读写权限（protection）。代码区域可执行，数据区域不可执行，只读区域不可写；
• vm_flags：本区域的页是与其他进程共享的，还是本进程私有的；
• vm_next：指向下一个区域，把所有区域连成链表。

整个结构的入口在 PCB 中：task_struct 的 mm 字段指向 mm_struct，mm_struct 中的 mmap 指针指向 vm_area_struct 链表的表头，pgd 字段则指向页表。

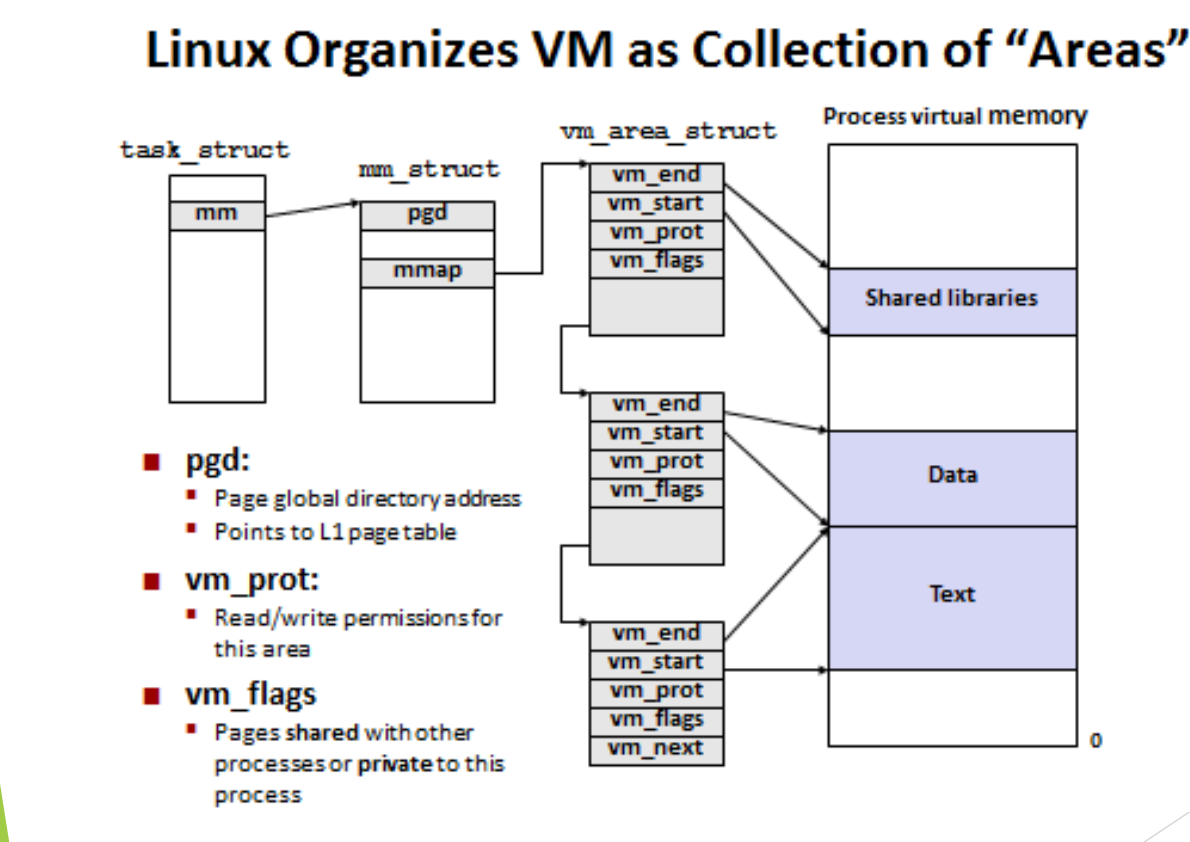

图：task_struct 的 mm 指向 mm_struct，其 mmap 链接多个 vm_area_struct，每个区域用 vm_start、vm_end、vm_prot、vm_flags 描述进程虚拟内存中的一段，如代码、数据和共享库；pgd 指向页表。 上图从左到右依次是 task_struct、mm_struct、vm_area_struct 链表和进程虚拟内存。三个 vm_area_struct 分别描述 Text、Data 和 Shared libraries 区域，其余空白部分没有任何结构描述，这正是“只描述有内容的区域”。

pgd（page global directory）是顶级页表的地址，在四级页表中指向最顶层那一级。进程上 CPU 时，这个值被装入页表基址寄存器；进程下 CPU 时，它保存在 PCB 中。 这正是上下文中“页表指针”的具体落脚点，页表本身的结构属于 ICS 第九章的内容。

链表与 AVL 树：两者都能完整描述所有区域，区别在于查找效率。用 mmap 在指定位置映射一块新区域时，内核必须先判断这个位置是否已被其他区域占用，也就是查找“某地址是否落在已有区域中”。链表只能逐个比较；AVL 这类平衡树可以按地址二分查找，快得多。本质上这是一个检索问题。Solaris 用段的 AVL 树（见Solaris 的 PCB），上图的 Linux 结构则用链表。

自测：关闭 ASLR 后同时运行 myval 5 和 myval 6，两者打印出相同的地址。如果此时用调试器把 myval 5 进程中的 myval 改成 100，myval 6 打印的值会变吗？

不会。相同的只是虚拟地址，两个进程有各自的地址空间，同一虚拟地址映射到不同的物理内存，修改一个不影响另一个。

自测：一个进程的 maps 输出（不含内核的 [vsyscall] 行）共有 25 行。在 Linux 内核中，描述它的用户地址空间大约需要多少个 vm_area_struct？为什么不需要描述 $2^{48}$ 字节中的其余部分？

大约 25 个，每行一个 area。地址空间是稀疏的，内核只为有内容的区域建立结构；没有结构覆盖的地址就是未映射的空白，访问它会出错。

自测：程序调用 mmap 时指定在地址 $A$ 处映射一个文件，内核首先要做什么？此时链表和 AVL 树哪个更合适？

先检查从 $A$ 开始的这段范围是否与已有区域重叠。这是按地址检索已有区域的问题，链表要逐个比较，平衡树可以按地址快速定位，所以树更快。

---

本讲小结

本讲的主线是“用什么描述进程”：先用状态描述进程在生命周期中的变化，再用 PCB 记录描述一个进程所需的全部信息，其中地址空间又是 PCB 里一个需要专门数据结构描述的子结构。

flowchart TD
  MP["多道程序设计"] --> CON["并发环境"]
  CON --> P["进程：程序的一次执行"]
  P --> ST["状态模型：三状态 / 五状态 / 七状态"]
  ST -->|"每次转换由中断、异常或系统调用触发"| INT["中断/异常机制"]
  P --> PCB["PCB：进程存在的唯一标志"]
  ST -->|"state 字段"| PCB
  PCB --> CTX["上下文：PC、PSW、SP、页表指针"]
  PCB --> FILE["打开文件表：0/1/2"]
  PCB --> AS["地址空间：mm_struct"]
  AS --> VMA["vm_area_struct 链表或 AVL 树"]
  AS -->|"pgd"| CTX

遇到的问题	先想到的数据结构	对应章节
进程现在能不能上 CPU、为什么不能	PCB 中的状态字段与就绪/阻塞队列	三状态模型、扩展状态与实际系统
切换进程要保存和恢复什么	PCB 中的上下文（含页表指针 pgd）	进程控制块 PCB
子进程为什么能直接读写 0/1/2	PCB 中的打开文件表	进程控制块 PCB
两个进程为什么能打印出同一个地址	每个进程独立的虚拟地址空间	进程地址空间
某地址是否已被映射、mmap 能否放在这里	mm_struct 下的 vm_area_struct 集合	进程地址空间

进程的创建与撤销、进程队列，以及为什么要在进程之上再引入线程，在 L05「02 进程控制与原语」和 L05「04 为什么引入线程」中继续展开。
