3D 视觉 1：相机模型

From 2D to 3D

Aim

3D Vision 部分关注三个问题：

3D to 2D (Camera Model)：相机模型描述 3D 点如何投影到 2D 图像。
2D to 3D (3D Reconstruction)：三维重建研究如何从 2D 观测恢复 3D 结构。
3D Conception：在点云、深度图、体素、网格等三维表征上进行识别、分割和理解。

Visual Modality

常见视觉模态包括：

模态	数据形式	作用
Stereo Images	双目图像	通过视差估计深度
Multiview Images	多视角图像	聚合多个视角以恢复更完整的三维结构
Panoramic Images	全景图像	覆盖 360 度视场，扩展单相机视野
Depth Image	单通道深度图	每个像素记录沿光轴方向的深度值
LiDAR Point Cloud	三维点云	直接给出空间点的 $(X,Y,Z)$ 坐标

注：模态指通过不同采集方式获得的不同数据形态。

Camera Model

Pinhole Camera Model

Pinhole Camera Model（针孔相机模型）在物体与成像平面之间放置极小孔径，使空间点到像平面点之间近似一一对应，从而形成清晰图像。它是计算机视觉中最基础的几何成像模型。

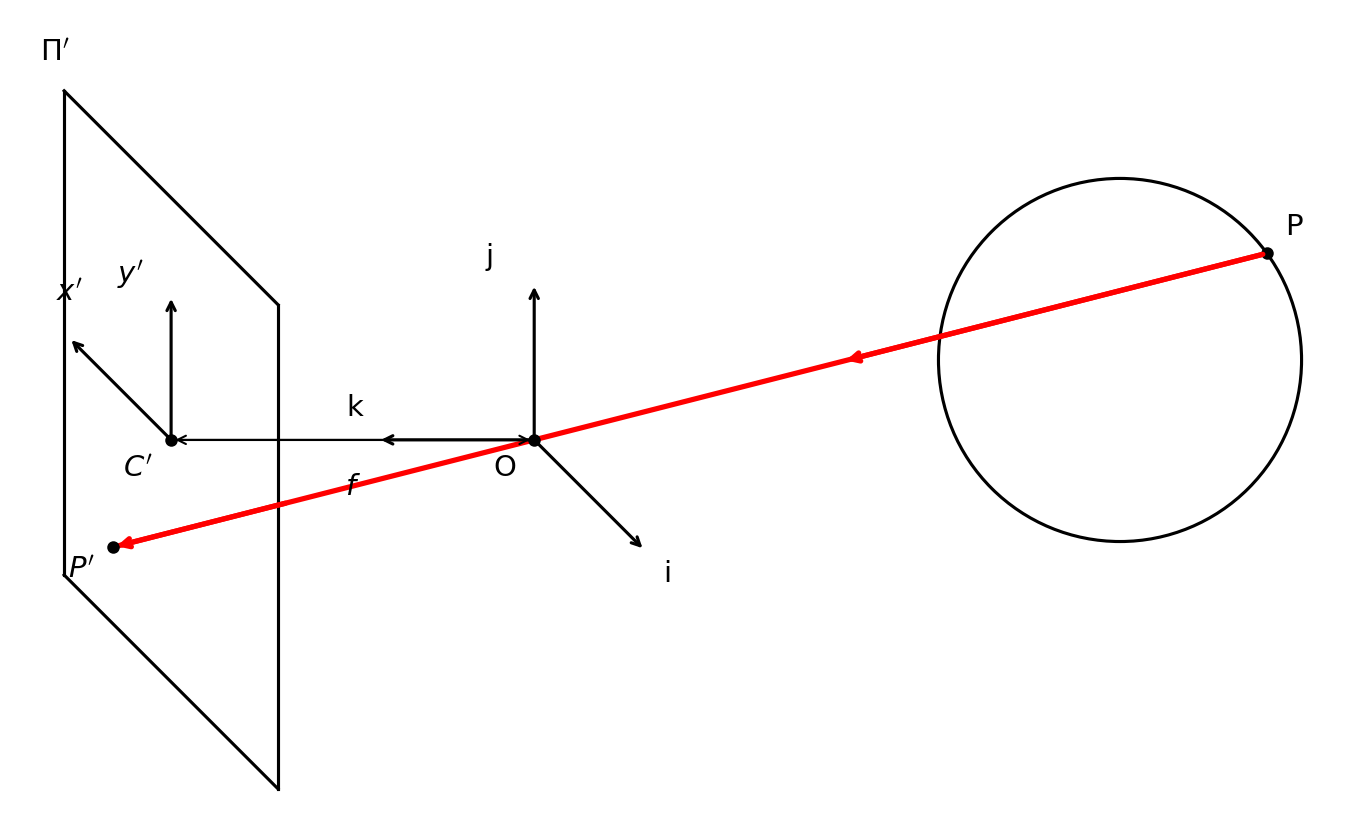

设相机坐标系原点为 Optical Center（光心）， $Z$ 轴沿光轴方向，像平面到光心的距离为焦距 $f$ 。空间点 $P=(X,Y,Z)$ 投影到像平面点 $p'=(x',y')$ 。

根据相似三角形，针孔投影为：

x' = f\frac{X}{Z},\quad y' = f\frac{Y}{Z}

其中 $Z$ 是点到相机的深度。

注：投影公式体现了近大远小，同样大小的物体，深度 $Z$ 越大，投影尺寸越小。

Issues with Pinhole

针孔相机存在孔径大小的权衡：

孔径	结果	原因
较大	图像模糊	一个像平面点接收来自多个空间点的光线
较小	图像过暗	进入相机的光线数量不足

Paraxial Refraction Model

真实相机使用 Lens（透镜）汇聚光线。理想透镜满足两条常用近似：

经过光心的光线方向不变；
平行于光轴的光线汇聚到焦点，光心到焦点的距离为焦距 $f$ 。

若物距为 $Z$ ，像距为 $Z'$ ，透镜成像仍可由相似三角形写为：

x' = Z'\frac{X}{Z},\quad y' = Z'\frac{Y}{Z}

实际摄影中，只有特定深度附近的物点能精确聚焦在像平面上，这对应 Depth of Field（景深）；过近或过远的点会失焦。

Issues with Lens

透镜的线性投影推导依赖 Paraxial Approximation（近轴近似）：光线需要靠近光轴。当光线远离光轴时，折射不再满足简单线性关系，导致 Radial Distortion（径向畸变）。

常见径向畸变包括：

类型	现象	常见场景
Pincushion Distortion	网格向中心收缩，直线向内弯曲	部分长焦或复杂镜头
Barrel Distortion	网格向外膨胀，直线向外弯曲	广角、鱼眼、运动相机

Camera Intrinsics

Pixel Coordinates

针孔投影首先得到像平面坐标 $(x',y')$ ，其单位是物理长度；实际图像使用像素坐标 $(u,v)$ ，原点通常位于图像左上角。两者之间需要处理两个因素：

Principal Point Offset（主点偏移）：光轴与像平面的交点不一定是像素坐标原点，记为 $(c_x,c_y)$ 。
Pixel Scale（像素尺度）：像平面长度单位需要转换为像素单位。设横向、纵向转换系数分别为 $k,l$ 。

于是有：

u = fk\frac{X}{Z} + c_x = \alpha\frac{X}{Z} + c_x

v = fl\frac{Y}{Z} + c_y = \beta\frac{Y}{Z} + c_y

其中 $\alpha=fk$ ， $\beta=fl$ 表示等效焦距， $(c_x,c_y)$ 为主点坐标，都以像素为单位。

Homogeneous Coordinates

投影公式中的除以 $Z$ 是非线性操作，无法直接写成普通线性矩阵乘法。引入 Homogeneous Coordinates（齐次坐标）后，可以使用矩阵运算表示。

齐次坐标具有尺度等价性：

(X,Y,Z,W) \sim \left(\frac{X}{W},\frac{Y}{W},\frac{Z}{W},1\right),\quad W\neq 0

在相机坐标系中，投影可写为：

\begin{bmatrix} \alpha X + c_x Z \\ \beta Y + c_y Z \\ Z \end{bmatrix} = \begin{bmatrix} \alpha & 0 & c_x & 0 \\ 0 & \beta & c_y & 0 \\ 0 & 0 & 1 & 0 \end{bmatrix} \begin{bmatrix} X \\ Y \\ Z \\ 1 \end{bmatrix}

最后将前两维结果除以第三维 $Z$ ，得到像素坐标 $(u,v)$ 。

Camera Intrinsic Matrix

Camera Intrinsic Matrix（相机内参矩阵）定义为：

K = \begin{bmatrix} \alpha & 0 & c_x \\ 0 & \beta & c_y \\ 0 & 0 & 1 \end{bmatrix}

若 $p_{\text{cam}}=(X,Y,Z,1)^\top$ 是相机坐标系下的三维齐次点，则像素齐次坐标为：

p_{\text{hom}} = K \begin{bmatrix} I & 0 \end{bmatrix} p_{\text{cam}}

其中 $\begin{bmatrix} I & 0 \end{bmatrix}$ 是 $3\times4$ 矩阵，用于从三维齐次坐标中取出 $(X,Y,Z)$ 。

Camera Skewness（相机偏斜）用于描述像素坐标轴不严格垂直的情况。由于工业相机中 $x,y$ 像素轴通常接近正交，偏斜参数常被忽略。

Camera Extrinsics

World Reference Frame

前面的投影公式默认三维点已经在相机坐标系中表示。但真实任务中，物体通常定义在 World Reference Frame（世界坐标系）下，而相机会在世界中移动。因此需要用外参描述世界坐标到相机坐标的刚体变换。

相机外参包括：

Rotation（旋转） $R\in SO(3)$ ；
Translation（平移） $t=(t_x,t_y,t_z)^\top$ 。

从世界坐标到相机坐标的变换为：

\begin{bmatrix} P_{\text{cam}} \\ 1 \end{bmatrix} = \begin{bmatrix} R & t \\ 0 & 1 \end{bmatrix} \begin{bmatrix} P_w \\ 1 \end{bmatrix}

这里 $R,t$ 表示世界坐标系在相机坐标系中的朝向与原点位置，而不是直接表示相机在世界坐标系中的位姿。若要得到相机在世界坐标系中的位姿，则相机朝向为 $R^{-1}$ ，相机中心位置为 $-R^{-1}t$ 。

Projection Matrix

结合内参和外参，三维世界点到二维像素坐标的完整投影为：

p \sim K \begin{bmatrix} R & t \end{bmatrix} p_w \sim P p_w

其中：

P = K \begin{bmatrix} R & t \end{bmatrix}

称为 Projection Matrix（投影矩阵）。若将 $P$ 的三行记为 $m_1,m_2,m_3$ ，则齐次归一化得到：

(u,v)= \left( \frac{m_1 p_w}{m_3 p_w}, \frac{m_2 p_w}{m_3 p_w} \right)

透视投影具有以下性质：

点投影为点；
直线投影为直线；
远处物体看起来更小；
平行线在图像中可能相交于消失点。

因此，透视相机适合精确描述真实 3D 到 2D 的成像关系，是 Structure from Motion（运动恢复结构）、SLAM 等几何任务的基础。

Camera Model Variants

Perspective Camera

满足完整投影变换的相机称为 Perspective Camera（透视相机）。其核心公式为：

x' = f\frac{x}{z},\quad y' = f\frac{y}{z}

透视投影会保留深度相关的尺度变化，因此几何建模更准确，但数学处理更复杂。

Weak Perspective Camera

当物体自身的深度变化远小于其到相机的平均距离时，可以用平均深度 $z_0$ 替代每个点的实际深度 $z$ ：

x' = \frac{f}{z_0}x,\quad y' = \frac{f}{z_0}y

其中 $m=\frac{f}{z_0}$ 可看作整体放大率。此时投影退化为线性缩放，弱透视矩阵可写成仿射形式：

M = \begin{bmatrix} A & b \\ 0 & 1 \end{bmatrix}

弱透视的结果为：

(u,v)=(m_1p_w,m_2p_w)

也即不再对第三个齐次分量做逐点除法。

模型	假设	优点	局限
Perspective Camera	每个点使用真实深度 $z$	3D 到 2D 建模准确，适合 SFM、SLAM	数学更复杂
Weak Perspective Camera	物体较小且距离相机较远， $z\approx z_0$	公式简单，适合识别任务	无法准确表达明显透视变化

Orthographic Projection

Orthographic Projection（正交投影）可视为投影中心到像平面的距离趋于无穷远时的极限情况。所有投影光线互相平行，因此深度不影响投影尺度：

x'=x,\quad y'=y

正交投影常用于工程制图、三视图等场景；透视投影则更接近真实相机拍摄效果。

Depth Images and Backprojection

Depth Image

Depth Image（深度图）是单通道图像，每个像素存储该像素对应空间点的深度值。这里的深度通常指沿相机光轴方向的 $z$ depth，而不是光心到空间点的欧氏距离。

深度图是 2.5D Representation：

它只记录当前视角下可见表面的深度；
它无法表示物体背面或被遮挡结构；
单独的 $(u,v,z)$ 不能直接用于三维距离测量。

真正的三维坐标恢复还需要相机内参 $K$ 。

Depth Backprojection

若已知深度相机内参 $K$ ，对深度图像素 $(u,v,z)$ ，由投影关系：

u = \alpha\frac{x}{z}+c_x,\quad v = \beta\frac{y}{z}+c_y

可反解三维坐标：

x = \frac{z(u-c_x)}{\alpha},\quad y = \frac{z(v-c_y)}{\beta}

因此，像素 $(u,v,z)$ 可通过 Depth Backprojection（深度反投影）转换为相机坐标系下的三维点 $(x,y,z)$ 。对所有深度像素执行该过程，就可以把深度图转换为 Depth Point Cloud（深度点云）。

Pipeline：

读取深度图中每个有效像素 $(u,v)$ 及其深度 $z$ 。
使用内参 $K$ 中的 $\alpha,\beta,c_x,c_y$ 计算 $x,y$ 。
得到相机坐标系下的三维点 $(x,y,z)$ 。
汇总所有有效点，形成深度点云。
