3D 视觉 2：三维表征

Multiple 3D Representations

3D Representations Overview

三维数据的表示形式很多，常见类型包括：

表征形式典型特点
Multi-view Images多视角图像仍是 2D 图像集合，需要相机位姿建立几何关系
Depth Map深度图单视角 2.5D 表征，与图像像素一一对应
Voxel体素规则三维栅格，易索引但存储昂贵
Mesh网格显式表面表征，适合渲染、编辑与几何处理
Point Cloud点云表面采样点集合，轻量但缺少连接关系
Implicit Representation隐式表征用函数零等值面定义几何，适合拓扑变化

表征形式的多样性来自两方面：

  1. 数据来源不同：深度相机扫描通常得到点云或深度图；CAD 建模通常得到网格；程序化生成可能直接使用函数或代码定义几何。
  2. 应用需求不同：存储、编辑、平滑、修复、渲染、动画、机器学习监督等任务对表征的要求不同。

Regular vs Irregular

三维表征可以粗略分为规则表征和不规则表征。

  • Regular Representation：如多视角图像、深度图、体素，数据排列规则，便于索引与使用 CNN 类结构。
  • Irregular Representation：如网格、点云、隐式表征，直接围绕物体表面或表面附近的几何结构建模，更接近真实三维几何。

Depth Image and Voxels

Depth Image

Depth Image（深度图）是最常见的三维相关表征之一。它本质上是一张单通道图像，每个像素存储该像素对应场景点到相机的深度值。

深度图是 2.5D Representation，不是完整 3D 表征：

  • 它只描述某一视角下可见表面的深度，无法表示背面或被遮挡部分；
  • 单独的 (u,v,Z)(u,v,Z) 不能直接给出真实三维坐标 (X,Y,Z)(X,Y,Z)；
  • 若没有相机内参，无法正确测量任意两个点之间的三维距离。

真正的三维表征应当支持空间距离测量。深度图只有在结合相机内参后，才能通过反投影转成点云。

Depth Backprojection

假设已知深度相机的内参矩阵 KK。对深度图上的像素 (u,v)(u,v)，其深度为 ZZ，相机投影关系为：

u=αXZ+cx,v=βYZ+cyu = \alpha \frac{X}{Z} + c_x,\quad v = \beta \frac{Y}{Z} + c_y

其中 α,β\alpha,\beta 为焦距相关参数，cx,cyc_x,c_y 为主点坐标。反解得到：

X=(u−cx)Zα,Y=(v−cy)ZβX = \frac{(u-c_x)Z}{\alpha},\quad Y = \frac{(v-c_y)Z}{\beta}

通过该 Backprojection（反投影）过程，深度图中的像素 (u,v,Z)(u,v,Z) 可转换为相机坐标系下的三维点 (X,Y,Z)(X,Y,Z)，深度图也就变成了一个 Depth Point Cloud。

注：深度图必须配合相机内参 KK 才能恢复真实三维坐标。没有 KK 时，它只是带有深度数值的二维栅格。

Voxels

Voxel（体素）是像素在三维空间中的推广，用 H×W×DH \times W \times D 的三维栅格表示空间。每个体素可以存储：

  • 占用状态：empty / occupied；
  • 颜色、法向量、材质等附加属性。

体素的优点是规则、可索引，容易将二维卷积扩展到 3D CNN。其核心缺点也很明显：

  • 存储量随分辨率呈立方增长；
  • 不是天然的表面表征，需要进一步判断表面在哪里；
  • 简单上采样无法恢复已丢失的细节，会引入量化误差。

Depth Sensors

Stereo Sensors

Depth Sensor（深度传感器）是三维测距设备，用于在较大视场范围内测量多点距离。典型方案是 Stereo Sensor（双目立体传感器）。

双目立体视觉的基本机制是：

  1. 在左右图像之间估计像素对应关系；
  2. 根据对应点计算 Disparity（视差）；
  3. 将视差转换为深度；
  4. 再结合相机模型恢复三维点。

Triangulation and Disparity

双目系统中，两个相机光心 O,O′O,O' 之间有固定 Baseline BB。空间点 PP 分别投影到左右图像中的 p,p′p,p'。 若能找到对应点，就可以通过两条相机射线的交会恢复 PP 的三维位置，这一过程称为 Triangulation（三角化）。

校正后的双目图像中，对应点通常位于同一水平扫描线。定义视差：

d=u−u′d = u - u'

深度为：

Z=fBdZ = \frac{fB}{d}

其中 ff 为焦距，BB 为双目基线。视差越大，深度越小；视差越小，点越远。

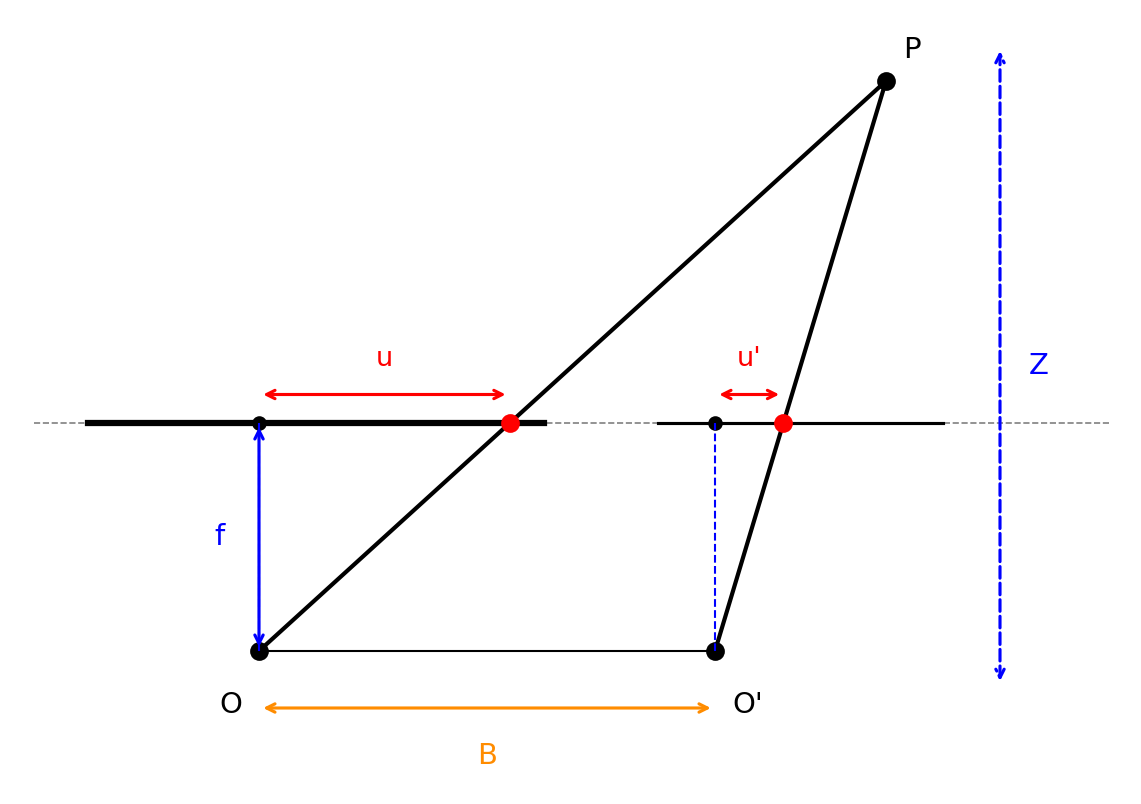

图 1：双目图像视差到深度
图 1：双目图像视差到深度

Epipolar Geometry

Epipolar Geometry（对极几何）用于约束对应点搜索。两个相机光心与空间点 PP 构成 Epipolar Plane，该平面与左右图像平面的交线为 Epipolar Line。

对应点 p′p' 必定位于 pp 的对极线上，因此匹配搜索从二维区域降为一维线搜索。

Failure Cases

双目传感器的优点是对阳光直射等光照条件较鲁棒，实现成本较低。主要难点在于对应点搜索容易失败：

  • Textureless Region：无纹理区域缺少可区分特征；
  • Repeated Pattern：重复纹理会产生匹配歧义；
  • Specular / Transparent Surface：高反光或透明材质在不同视角下外观差异大，基于 RGB 相似性的匹配不可靠。

Active Stereo and Structured Light

Active Stereo（主动立体视觉）通过主动投射图案来降低匹配难度。典型做法是使用投影仪或红外发射器投射结构光、散斑或编码图案，再由相机观测图案变形。

Structured Light（结构光）的核心思想是把自然纹理变成可控纹理：

  1. 投射器向场景投射已知图案；
  2. 相机观测物体表面上的图案形变；
  3. 根据图案编码或左右红外图像匹配建立对应关系；
  4. 通过三角化恢复深度。

注：主动方法可以在黑暗环境中工作，也能缓解无纹理问题，但对透明、高反光材质仍然敏感。

Mesh

Surface Mesh

Mesh（网格）是一种显式表面表征，用分段线性曲面近似真实光滑表面。最常见的是 Triangle Mesh（三角网格），也有 Quad Mesh（四边形网格）。

  • 三角形一定共面，便于计算法向量与执行光照计算；
  • 四边形结构类似图像栅格，常用于建模与纹理展开；
  • 不同分辨率的网格可以在几何精度和存储成本之间取舍。

网格既是几何表征，也是表面表征。相比点云，它显式给出顶点之间如何连接成边和面。

Mesh Data Structure

网格需要存储三类信息：

  • Geometry：顶点的三维坐标；
  • Topology：顶点、边、面之间的连接关系；
  • Attributes：法向量、颜色、纹理坐标等，可按顶点、边或面存储。

常见数据结构包括：

数据结构思路优点缺点
Triangle List / STL每个三角形直接存三个顶点坐标简单，CAD 中常见共享顶点会重复存储，缺少连接信息
Indexed Face Set分开存顶点列表与面索引紧凑，保留拓扑需要通过索引解析面片

Indexed Face Set 常用于 OBJ、OFF、WRL 等格式。面片通常按逆时针顺序保存顶点索引，使法向量可由右手定则确定并指向外侧。

Point Cloud

Basic Definition

Point Cloud（点云）是物体表面采样点的集合，通常以 N×3N \times 3 数组存储。它是不规则且无序的数据结构：

P={xi∈R3}i=1NP = \{\mathbf{x}_i \in \mathbb{R}^3\}_{i=1}^{N}

点云的特点是轻量、易存储、直观，且通常容易从深度传感器或多视角重建中获得。

但点云不是表面表征。它只给出表面上的采样点，不直接说明点之间如何连接，也不直接回答“表面在哪里”。

Uniform Sampling

从网格采样点云时，最直接的方法是 Uniform Sampling：

  1. 计算每个三角面片的面积；
  2. 按面片面积占总面积的比例得到采样概率；
  3. 按概率独立同分布采样面片；
  4. 在被采样的三角形内部均匀采样点。

对三角形顶点 v1,v2,v3\mathbf{v}_1,\mathbf{v}_2,\mathbf{v}_3，可先采样 a1,a2∼U(0,1)a_1,a_2\sim U(0,1)。若 a1+a2≤1a_1+a_2\le 1，则：

x=a1v1+a2v2+(1−a1−a2)v3\mathbf{x}=a_1\mathbf{v}_1+a_2\mathbf{v}_2+(1-a_1-a_2)\mathbf{v}_3

若 a1+a2>1a_1+a_2>1，则映射回三角形内部：

x=(1−a1)v1+(1−a2)v2+(a1+a2−1)v3\mathbf{x}=(1-a_1)\mathbf{v}_1+(1-a_2)\mathbf{v}_2+(a_1+a_2-1)\mathbf{v}_3

该方法实现简单，但采样点间距可能不均匀。

Farthest Point Sampling

Farthest Point Sampling（FPS，最远点采样）的目标是让采样点尽可能均匀分布。其优化目标可以理解为最大化采样点之间的最小距离。

实际通常使用贪心近似：

  1. 先从表面得到较密集的候选点集合；
  2. 随机选取一个初始点加入采样集；
  3. 对每个候选点，计算其到当前采样集的最近距离；
  4. 选择最近距离最大的候选点加入采样集；
  5. 重复直到达到目标点数。

FPS 结果通常比纯均匀采样更规则，但迭代过程难以并行，计算代价较高。

Distance Metrics for Point Cloud

点云是无序集合，通常没有天然的一一对应关系，因此距离度量需要直接作用在集合上。

Chamfer Distance（CD）定义为双向最近点距离：

dCD(S1,S2)=1∣S1∣∑x∈S1min⁡y∈S2∥x−y∥2+1∣S2∣∑y∈S2min⁡x∈S1∥x−y∥2d_{\text{CD}}(S_1,S_2)= \frac{1}{|S_1|}\sum_{\mathbf{x}\in S_1}\min_{\mathbf{y}\in S_2}\|\mathbf{x}-\mathbf{y}\|_2 + \frac{1}{|S_2|}\sum_{\mathbf{y}\in S_2}\min_{\mathbf{x}\in S_1}\|\mathbf{x}-\mathbf{y}\|_2

它不要求建立一一对应，计算相对简单，是点云重建和生成任务中常用的监督信号。

Earth Mover’s Distance（EMD）源于 Optimal Transport（最优传输），要求在两个点集之间建立匹配，使总搬运代价最小。它更关注全局分布匹配，但计算更昂贵，且通常要求两个点集点数相等。

注：点云可看成“表面 + 采样”。若采样本身不均匀，距离度量可能把采样噪声当作几何差异，从而影响学习监督。

Implicit Representation

SDF

Implicit Representation（隐式表征）不直接列出表面点，而是用函数定义几何。最典型形式是：

F(x,y,z)=0F(x,y,z)=0

其零等值面即为物体表面。

Signed Distance Function（SDF，符号距离函数）定义空间点 x\mathbf{x} 到最近表面的有符号距离：

  • f(x)=0f(\mathbf{x})=0：点在表面上；
  • f(x)<0f(\mathbf{x})<0：点在物体内部；
  • f(x)>0f(\mathbf{x})>0：点在物体外部。

隐式表征的优点包括：

  • 可以通过 Marching Cubes 转换为网格；
  • 天然支持拓扑变化，如合并或分裂；
  • 表面法向量可由梯度 ∇f\nabla f 得到。

除 SDF 外，常见隐式表征还包括 Unsigned Distance Function 和 Occupancy Network。

Marching Squares and Marching Cubes

Marching Squares 是二维隐式曲线提取算法，Marching Cubes 是其三维版本，用于从隐式场中提取零等值面。

Marching Squares Pipeline：

  1. 将平面离散为规则网格；
  2. 在每个网格顶点计算隐式函数值；
  3. 根据四个顶点的正负号判断内部/外部状态；
  4. 查询 Lookup Table 得到该小方格中的曲线片段拓扑；
  5. 对边上的零交点做线性插值，得到更精确的曲线位置。

Marching Cubes Pipeline：

  1. 将空间离散为体素网格；
  2. 每个立方体有 8 个顶点，分别记录隐式函数值；
  3. 根据 8 个顶点的正负状态查询查找表；
  4. 生成该立方体内部的三角面片；
  5. 沿边线性插值确定等值面顶点位置；
  6. 遍历所有立方体并拼接面片，得到网格。

原始 Marching Cubes 在考虑旋转对称后可归纳为 15 种基本情形。后续工作进一步讨论拓扑歧义并提出更严格的查找表。

注：当一个网格单元内的正负号不能唯一决定内部曲面连接方式时，会出现 Ambiguity（歧义）。可通过减小网格尺寸或引入邻域上下文缓解。

DeepSDF

神经网络可以作为 Universal Function Approximator，用于逼近复杂的隐式函数。例如训练网络 fθ(x)f_\theta(\mathbf{x}) 输出点 x\mathbf{x} 处的 SDF 值。

DeepSDF 的关键价值不只是用网络复现单个形状，而是学习 Shape Space（形状空间）：

  1. 为每个形状分配一个 Latent Code；
  2. 网络输入为 (x,z)(\mathbf{x}, \mathbf{z})，其中 z\mathbf{z} 是形状隐编码；
  3. 网络输出该形状在空间点 x\mathbf{x} 处的 SDF；
  4. 在隐空间中插值或优化，即可生成或重建新形状。

注：训练 DeepSDF 通常仍需要已有网格或点云来计算监督信号，但学习到的连续形状空间可用于重建、补全和生成。

Neural Radiance Field

Novel View Synthesis

Neural Radiance Field（NeRF）的目标是 Novel View Synthesis（新视角合成）：给定同一场景的若干已知相机位姿图像，学习一个连续场景表征，并渲染未见过视角下的图像。

传统三维视觉 Pipeline 通常是：

  1. 从多视角图像重建显式三维几何；
  2. 为几何估计纹理、材质或外观；
  3. 使用图形学 Pipeline 从新相机位姿渲染图像。

NeRF 的思路是绕过显式几何重建，直接端到端学习一个可微的神经场景表征，并通过可微体渲染训练。

Volume Rendering

体渲染将一条相机光线穿过场景的过程建模为沿线积分。对光线上的位置 tt，定义：

  • Density σ(t)\sigma(t)：局部不透明度，决定光线被吸收的概率；
  • Color / Radiance c(t)\mathbf{c}(t)：该位置沿观察方向贡献的颜色；
  • Transmittance T(t)T(t)：光线从近端传播到 tt 仍未被遮挡的概率。

连续体渲染积分为：

C=∫tntfT(t)σ(t)c(t) dt\mathbf{C}= \int_{t_n}^{t_f} T(t)\sigma(t)\mathbf{c}(t)\,dt

其中：

T(t)=exp⁡(−∫tntσ(s) ds)T(t)=\exp\left(-\int_{t_n}^{t}\sigma(s)\,ds\right)

最终像素颜色是沿光线所有采样点的颜色贡献加权和。密度越大，该点越可能遮挡后方内容，前方透射率也越低。

Discretized Radiance Integration

实际计算中会沿光线采样有限个点，并用 Ray Marching 离散近似体渲染积分。若第 ii 个采样点的不透明度为 αi\alpha_i，颜色为 ci\mathbf{c}_i，则其权重为：

wi=αi∏j<i(1−αj)w_i=\alpha_i\prod_{j<i}(1-\alpha_j)

最终颜色近似为：

C≈∑iwici\mathbf{C}\approx\sum_i w_i\mathbf{c}_i

该式表示：第 ii 个点的贡献等于它自身的不透明度，乘以前面所有点都没有遮挡光线的概率。

NeRF Representation and Training

NeRF 使用 MLP 表示连续辐射场：

Fθ:(x,d)↦(σ,c)F_\theta:(\mathbf{x},\mathbf{d})\mapsto(\sigma,\mathbf{c})

其中 x=(x,y,z)\mathbf{x}=(x,y,z) 是空间坐标，d\mathbf{d} 是观察方向。 密度 σ\sigma 主要由位置决定，颜色 c\mathbf{c} 同时依赖位置与视角方向，以建模高光、反射等 Non-Lambertian 外观。

Training Pipeline：

  1. 输入已知相机位姿的多视角图像；
  2. 从训练图像中采样像素，对应生成相机光线；
  3. 沿每条光线采样空间点；
  4. MLP 查询每个点的密度和颜色；
  5. 用可微体渲染合成像素颜色；
  6. 用渲染颜色与真实像素颜色之间的 Photometric Loss 优化网络。

局限：NeRF 每条光线都要查询大量采样点，训练和推理代价较高；同时隐式表征需要在大范围空间中查询，空区域会带来大量冗余计算。

3D Gaussian Splatting

Motivation

3D Gaussian Splatting（3DGS）的核心动机是：辐射场只需要在密度非零的区域参数化，而不是在整片空间中密集查询。它重新采用显式表征，用一组三维高斯椭球表示场景。

每个 3D Gaussian 通常包含：

  • 位置；
  • 协方差矩阵，用于描述椭球形状、尺度与方向；
  • 不透明度 α\alpha；
  • 颜色参数，常用 Spherical Harmonics（球谐函数）表示视角相关颜色。

Rendering

3DGS 不使用 NeRF 式的逐点 MLP 查询和密集 Ray Marching，而是使用高效的光栅化式渲染。

Rendering Pipeline：

  1. 根据当前相机视锥剔除与视图无关的高斯；
  2. 将三维高斯投影到二维图像平面；
  3. 利用高斯在仿射变换与积分下封闭的性质，得到屏幕空间二维高斯；
  4. 按深度排序；
  5. 对每个像素执行 α\alpha-blending，累积前景到背景的颜色贡献。

由于高斯对投影、积分和滤波都具有良好的数学性质，3DGS 的训练与渲染速度通常显著快于 NeRF。

Optimization

3DGS 的优化存在局部最优问题，因此需要合适的初始化和自适应密度控制。

Optimization Pipeline：

  1. 使用 Structure from Motion（SfM）得到稀疏点云，作为初始高斯中心；
  2. 优化高斯的位置、尺度、旋转、不透明度与颜色参数；
  3. 根据梯度和渲染误差进行自适应操作：
    • Clone：复制小高斯以补充局部细节；
    • Split：将过大的高斯分裂为更小高斯；
    • Prune：移除不透明度接近零或贡献很小的高斯。

3DGS 的优势包括实时渲染能力、大规模场景表达能力，以及扩展到动态场景的 4D Gaussian Splatting。

注：3DGS 的优化目标主要是新视角合成质量，而不是严格几何精度。因此它生成的几何结构不一定优于传统点云或网格重建。

3D Deep Learning and PointNet

Why Point Cloud Networks

三维视觉下游任务包括分类、检测、分割和场景理解。处理点云有几种直接思路：

方法思路问题
体素化将点云转为规则体素后用 3D CNN量化误差大，高分辨率计算昂贵
多视角投影从多个视角渲染为 2D 图像再用 2D CNN遮挡与视角选择困难
直接处理点云在原始点集上学习必须处理无序性和不规则性

点云网络的核心要求是对输入点顺序不敏感。点云是集合而不是序列，任意排列点的顺序都不应改变分类结果。

Permutation Invariance

设点云为 X={x1,…,xN}X=\{\mathbf{x}_1,\dots,\mathbf{x}_N\}。点云分类函数 ff 应满足：

f(x1,x2,…,xN)=f(xπ(1),xπ(2),…,xπ(N))f(\mathbf{x}_1,\mathbf{x}_2,\dots,\mathbf{x}_N) = f(\mathbf{x}_{\pi(1)},\mathbf{x}_{\pi(2)},\dots,\mathbf{x}_{\pi(N)})

其中 π\pi 是任意排列。实现该性质的常见方法是使用 Symmetric Function（对称函数），例如 max pooling、sum pooling 或 average pooling。

PointNet Architecture

PointNet 的核心结构非常简洁：

  1. 对每个点独立应用共享 MLP，将点坐标映射到高维特征；
  2. 对所有点特征执行 Max Pooling，得到全局特征；
  3. 分类任务中，全局特征接 MLP 输出类别；
  4. 分割任务中，将全局特征与逐点局部特征拼接，再对每个点输出标签。

共享 MLP 保证每个点使用同一特征提取器，max pooling 保证网络对点顺序具有置换不变性。

Interpretation and Robustness

PointNet 的 max pooling 可以理解为一种软性的 Spatial Hashing：网络学习把三维点映射到高维特征空间，每个维度由最能激活该维度的点决定。全局特征因此记录了哪些几何模式被观察到。

PointNet 的优点：

  • 结构轻量，训练和推理速度快；
  • 直接处理原始点云，避免体素化量化误差；
  • 对点缺失、插入离群点和传感器噪声相对鲁棒。

PointNet 的局限：

  • 每个点主要独立编码，缺少显式局部邻域建模；
  • 难以提取层次化特征；
  • 对大规模室外点云和复杂局部结构建模不足。

注：PointNet++ 通过局部区域聚合和层次化采样来弥补 PointNet 缺少局部上下文的问题。
